Maßgeschneiderter 6-Pin-Stecker und -Buchse, magnetisch, rechtwinklig, Pogo-Pin-Steckverbinder

Markenbezeichnung:	UPE
Modellnummer:	6P-2,54PH-4,0H
MOQ:	5000
Preis:	$1-$5
Verpackungsdetails:	PET-Taschen
Zahlungsbedingungen:	T/T

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

ISO9002

Name:

Magnetische Steckverbinder

Material:

PA9T, Messing C3604, SUS304, NdFeB N52

Spannung:

12V

Aktuell:

Mechanisches Leben:

10000 Zyklen Min.

Gewalt:

35 ± 10 gf auf Arbeitshöhe

Kontaktwiderstand:

50mΩ Max (PIN)

Salzspray -Test:

48h

Hält hohen Temperaturen stand:

260°C

Betriebstemperatur:

-40 ~ 85 ° C.

Farbe:

schwarz, gelb

Versorgungsmaterial-Fähigkeit:

5KPCS/Tag

Hervorheben:

6-Pin-Magnetsteckverbinder im rechten Winkel

male female pogo pin connector

Maßgeschneiderter magnetischer Pogo-Pin

Produktbeschreibung

Benutzerdefinierter 6-Pin-Magnet-Rechtswinkel-Pogo-Pin-Anschluss

Union Precision Electronic Ltd (UPE) ist spezialisiert auf kundenspezifische Pogo-Pin-Anschlüsse und Magnetanschlüsse für Telekommunikations-, Medizin-, Luft- und Raumfahrt-, Automobil- und drahtlose Geräte,Technologie für tragbare Geräte, und Industrieprüfungen.

Materialzusammensetzung

Zwiebeln (Kontaktknopf): Messing C3604
Fass: Messing C3604
Feder: Edelstahl (SUS304)
Gehäuse: Hightech-Kunststoff (PA9T)

Spezifikationen für die Plattierung

Die Goldflash sorgt für einen geringen Kontaktwiderstand, während die Nickelunterplattierung eine langlebige Barriere schafft.

Elektrische Eigenschaften

Nennstrom: 2 Ampere (Gleichstrom)
Nennspannung: 12 Volt (Gleichstrom)
Kontaktwiderstand: maximal 50 milliohm (bei Arbeitshöhe)

Mechanische Eigenschaften

Betriebskraft: 35 ± 10 Gramm-Kraft in Arbeitshöhe
Haltbarkeit: mindestens 10.000 Zyklen

Umwelt- und Wärmespezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Widerstandstemperatur: 260°C (für das Rücklauflöten geeignet)

Konformität und Prüfung

Qualitätssicherung: 24-Stunden-Verzögerungstests
Zertifizierung: RoHS-konform

Technische Spezifikation

Parameter	Spezifikation
Anzahl der Nadeln	6 Pins oder nach Maß
Schwingung	2.54mm
Typ	Rechtswinkel
Pogo-Stiftmaterial	mit einer Breite von nicht mehr als 20 mm
Wohnmaterial	PA9T
Magnetmaterial	Neodym-Bor
Magnetische Qualität	N52 (Aufforderung)
Mechanisches Leben	10000 Zyklen Min.
Strom	2.0A
Spannung	Gleichspannung 12V
Kontaktwiderstand	50mΩ Max (PIN)
Salzsprühprüfung	48h
Widerstand gegen hohe Temperaturen	260°C
Betriebstemperatur	-40°C bis +85°C
Zertifizierung	ROHS- oder REACH-konforme Produkte
Prüfungen	100% offene und kurze Prüfung

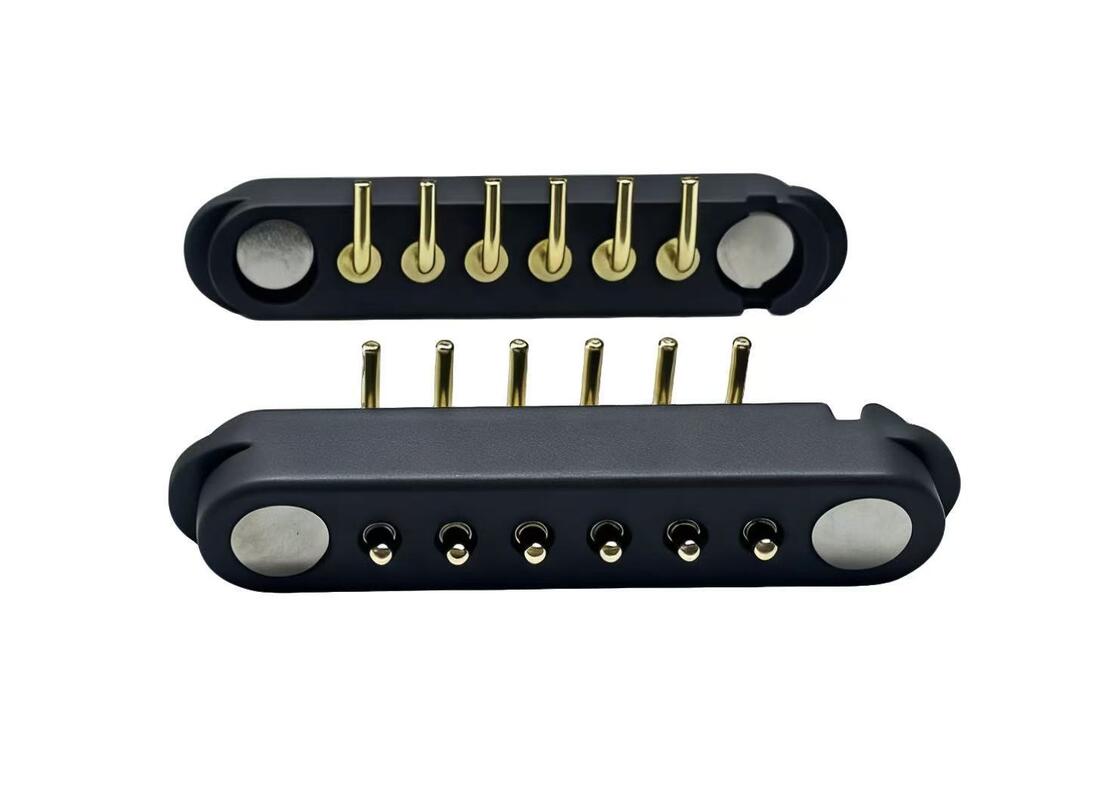

Produktbilder

6-Pin-Männlichem Magnetanschluss

6 Pins weiblicher Magnetanschluss

Wettbewerbsvorteile des Unternehmens

Hochtechnologische Produktion für eine höhere Produktqualität
Systematisches Managementsystem für Effizienz und Kohärenz
ISO 9001 Zertifizierung für Qualitätsmanagementstandards
RoHS-Konformität mit den Vorschriften für gefährliche Stoffe
Kurze Entwicklungszeit für schnellere Produktionszyklen
Wettbewerbsfähige Preise und stabile Qualität für kostengünstige Lösungen

Produktvorteile

Humanisierte Konstruktion mit automatischer Adsorptionsverbindungserfahrung
Sturzschutz: Einfach von der Ladeoberfläche ohne Schädigung des Geräts zu entfernen
Verlängerte Lebensdauer: Bis zu 100.000 bis 200.000 Zyklen
Wasserdichtes Design: Der weibliche Ende bietet staub- und wasserdichten Schutz (IPX8)
Schnellladekapazität: 5A-10A Konstruktion für große Stromübertragung
Anpassbares Erscheinungsbild, das dem Design der Anwendungsgeräte des Kunden entspricht
Entwurf einer Kurzschlussschutzstruktur mit narrensicherem Schutz
Hochfrequenzsignalübertragung: Ersetzt das herkömmliche USB 2.0, HDMI 1.3 Funktionen

Anwendungsbeispiele

Dienstleistungen im Bereich Design

Bestell- und Versandinformationen

Zahlungsmethoden:T/T, PayPal, OCBC
Probezeit:Bestandsprobe 2-3 Arbeitstage / individuell angepasste Probe 5-7 Arbeitstage
Produktionszeit:10-15 Arbeitstage
Dienstleistungsmärkte:Amerika, Europa, Asien, Südafrika
Handelszeit:Ex-Zahlung
Dienstleistungen:Hohe Qualität mit vernünftigem Preis, OEM-Service, jede spezielle Größe, Farbe, Designs sind akzeptabel
