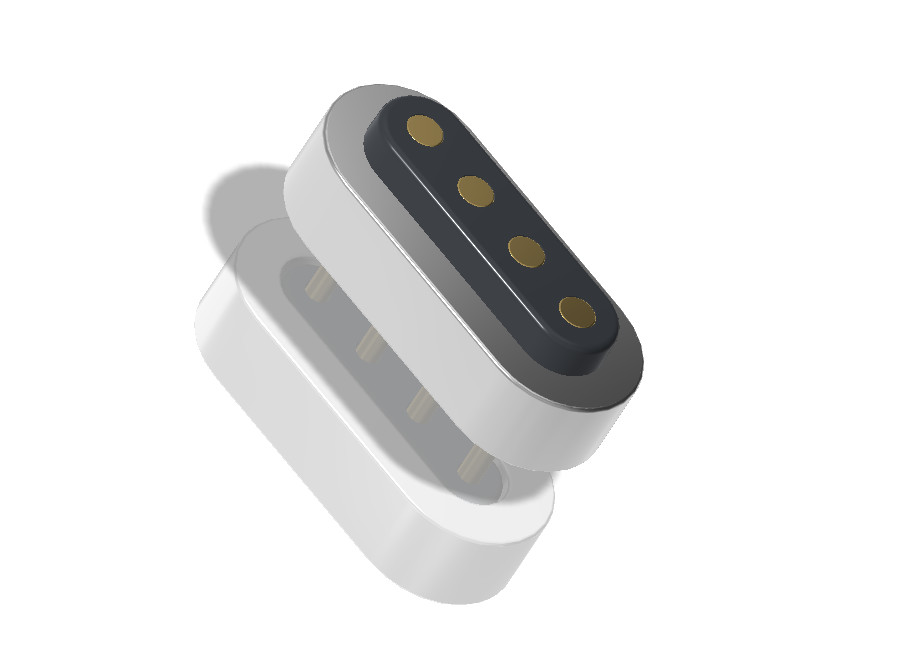

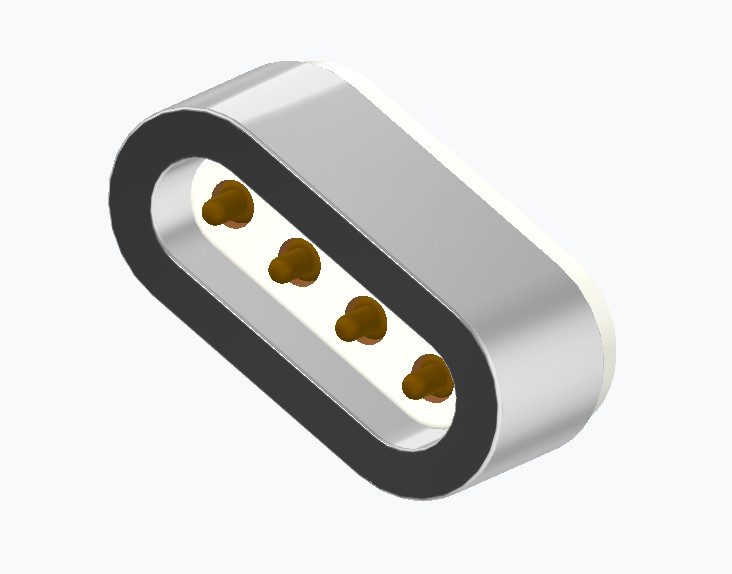

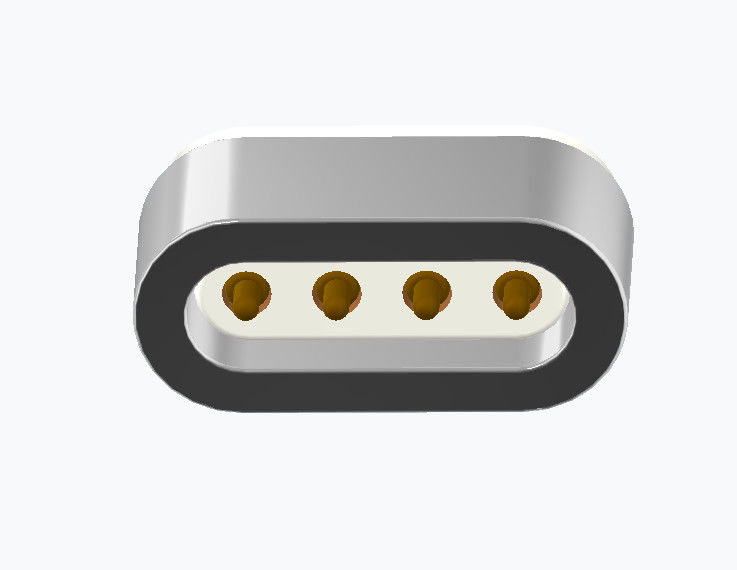

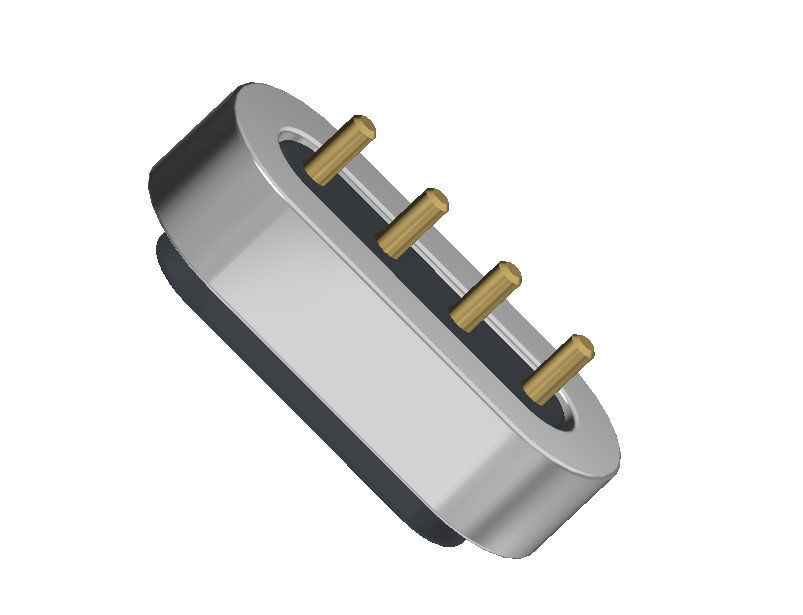

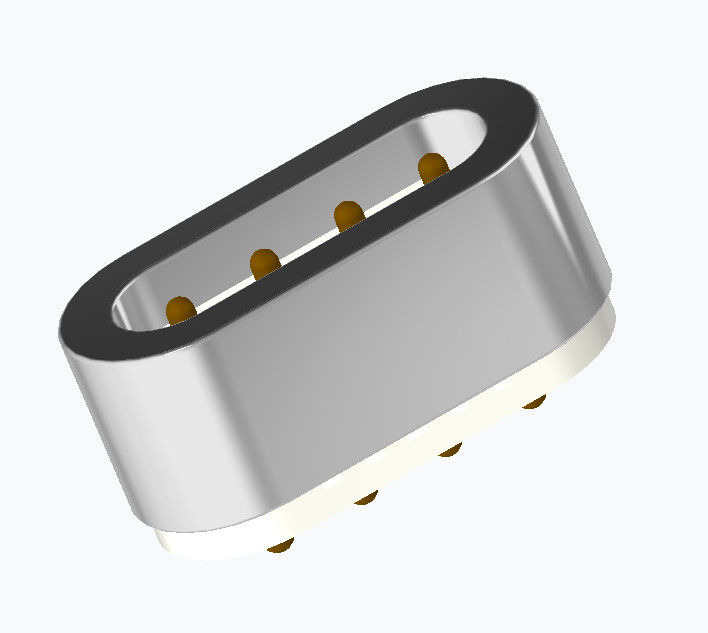

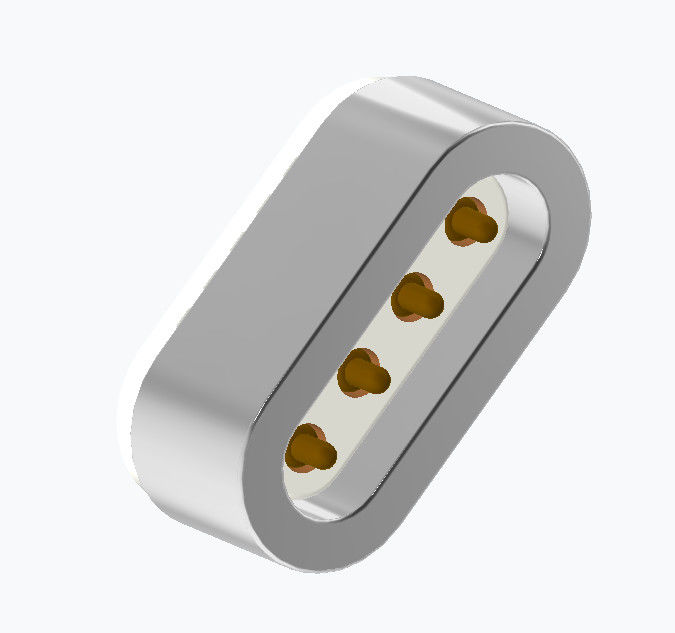

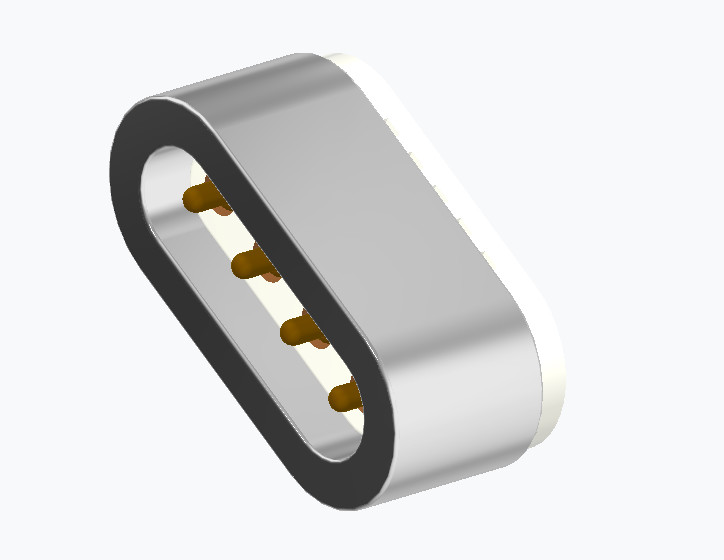

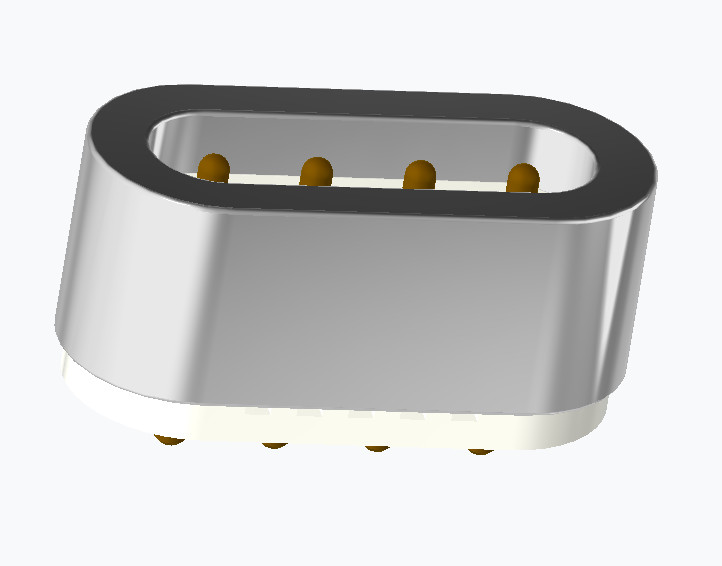

angepasste Magnetverbindungen 2.0mm Pitch Pogo Pin Connector 4 Pin

4-Pin-DIP-Pogo-Pin männlich-weiblich, magnetischer Pogo-Pin-Anschluss mit 2,0 mm Abstand, angepasst.

Union Precision Electronic LIMITED (UPE) ist ein professioneller Hersteller von Anschlusskomponenten, einschließlich POGO PIN, POGO PIN-Anschluss, Magnetischem Anschluss, Magnetischem Kabel-Anschluss,Federantennenfingerfinger, Frühling Fingerfinger und verschiedene Sonden. Es ist eines der wettbewerbsfähigsten Unternehmen auf dem Gebiet der Frühling geladen Stecker in China. Produkte werden weit verbreitet in allen Arten von Kommunikation,medizinische Ausrüstung, Automobilelektronik, drahtlose Geräte, Smart Wear, industrielle Prüfgeräte (z. B. Mobiltelefone, Fernseher, Tablets,Spielekonsolen und Lernmaschinen) und Computerperipherieprodukte. Unsere Produkte werden hauptsächlich nach Europa, den Vereinigten Staaten, Kanada, asiatischen Industrieländern und Regionen exportiert.

Die Investitionen unseres Unternehmens in fortschrittliche Ausrüstungen wurden nie unterbrochen, um den Bedürfnissen des Marktwettbewerbs besser gerecht zu werden und die Qualität der Produkte ständig zu verbessern.

Mechanische:

-Kontaktkraft: 40 g ± 20 g bei 0,8 mm Arbeitsstörche

- Lebensdauer: 10.000 Zyklen

Elektrische:

-Nennspannung: DC 12V; Nennspannung: 1A Max.

- Kontaktwiderstand der Federspitze: max. 50 Mioohm.

Umweltverträglichkeit

- Betriebstemperatur: -25°C bis +80°C

- Salzspray 24 Stunden.

Ausgangsstoffe:

1Pogo Pin.
Basismaterial: Messing C6801 (eine hochfeste, bleifreie Messinglegierung mit guter Korrosionsbeständigkeit und Leitfähigkeit).

Plattierung: Gold (Au) 0,5 μm (erbringt hervorragende Leitfähigkeit, Korrosionsbeständigkeit und Langlebigkeit bei häufigem Kontakt).

2. Weibliche Stecknadel (Socketkontakt)
Ausgangsmaterial: Messing (vermutlich ähnlich wie C6801 hinsichtlich der Kompatibilität).

Plattierung: Gold (Au) 0,125 μm (dünner als der Pogo-Stift, ausreichend für die Leitfähigkeit, kann aber schneller abgenutzt werden).

3. Wohnung
Material: Schwarzer PA66 (Polyamid 66, ein robuster Kunststoff).

Flame Rating: UL94 V-0 (selbstlöschend, erfüllt strenge Flammbarkeitsstandards).

4. Magneten
Typ: N52 NdFeB (Neodym-Eisen-Bor, die stärkste im Handel erhältliche Magnetmasse).

Beschichtung: Ni-Cu-Ni (Nickel-Kupfer-Nickel-Mehrschichtbeschichtung zur Korrosionsbeständigkeit).

5. Isolierblatt
Material: Maillard-Kleber (eine Art hitzebeständiges, elektrisch isolierendes Klebeband).

Dicke: 0,05 mm (sehr dünn, wahrscheinlich zur Isolierung leitfähiger Teile verwendet).

4Pin-Magnetkabelverbindungen für männliche und weibliche Kabel Parameter:

Technische Zeichnung des 4Pin-Männlichen Magnetanschlusses

Technische Zeichnung des 4Pin-Magnetverbinders für weibliche Anschlüsse

Vorteile des magnetischen Steckers:

●Das Design von automatischen Adsorptionsanschlüssen zu humanisieren;

●Humanisierter Fallschutz: Er ist leicht von der Ladeoberfläche zu entfernen und nicht leicht zu entfernen;

●Lebensdauer: bis zu 100.000-200.000 Zyklen;

●Wasserdichtes Design: Das weibliche Ende des Geräts kann staub- und wasserdicht sein (IPX8);

● Schnelle Ladezeit: 5A-10A Magnetanschlussentwurf hält einer großen Stromübertragung stand;

●Das Erscheinungsbild des Magnetanschlusses kann nach dem Entwurf der Anwendungseinrichtung des Kunden angepasst werden;

●Anti-Kurzschlusskonstruktion des Produkts und Trugsicherheit;

●Hochfrequenzsignalübertragung realisieren, kann die traditionelle USB2.0 HDMI1.3-Funktion Video&Audio Signalübertragung ersetzen

Anwendung von Magnetverbindungsprodukten:

Warum mit UPE zusammenarbeiten?

1. Präzisionsanpassung

●Maßgeschneiderte Konstruktionen für Schlagkraft, Stromverteilung, Plattierung (Gold/Nickel) und Gehäuse, um die genauen Anforderungen der Anwendung zu erfüllen.

2. Fortgeschrittene Fertigungskapazitäten

●Kontinuierliche Investitionen in modernste Ausrüstung, um hochwertige Qualität und Effizienz zu gewährleisten.

●Schnelle Prototypenfertigung (Proben innerhalb weniger Tage) und skalierbare Produktion.

3.Weltweite Qualitätsstandards

●Strenge QC-Prozesse (100% Prüfung auf Leitfähigkeit, Haltbarkeit und Lebensdauer).

●Einhaltung von RoHS, IPC und kundenspezifischen Zertifizierungen.

4Weltweite Reichweite

●Produkte, die nach Europa, Nordamerika und Asien exportiert werden und von Top-Marken vertraut werden.

5.Wettbewerbsqualität

●Optimierte Kostenkontrolle ohne Beeinträchtigung der Qualität

Wie kann die Magnetkabelverbindung bestellt werden?
* Identifizieren Sie Ihre Anforderungen ((Konnektorart, benötigte Menge, maßgeschneiderte Anforderungen, technische Spezifikationen)

*Verhandlung über Preise und Konditionen (Möglichkeit von Großrabatten).

*Bestätigen Sie die Bestelldetails (Konnektortyp, Menge, Anpassung).

* Bezahlen Sie (über PayPal, Banküberweisung oder andere sichere Methoden).

* Versand und Qualitätsprüfung
Verfolgen Sie die Sendung.

* Überprüfen Sie das Produkt bei der Ankunft, um die Qualität zu gewährleisten.

Zahlungsfrist:T/T, 50% Anzahlung, 50% Restbetrag

Zahlungsmethode:T/T,PayPal,OCBC

Probezeit:Inventarprobe 2-3 Arbeitstage/Maßnahme 5-7 Arbeitstage

Produktionszeit:10-15 Arbeitstag

Für:Amerika, Europa, Asien, Südafrika

Handelszeit:Ex-Zahlung

Fracht:Luft, See, Express

Dienstleistung:Hohe Qualität mit vernünftigem Preis, OEM-Service, jede spezielle Größe, Farbe, Designs sind akzeptabel
