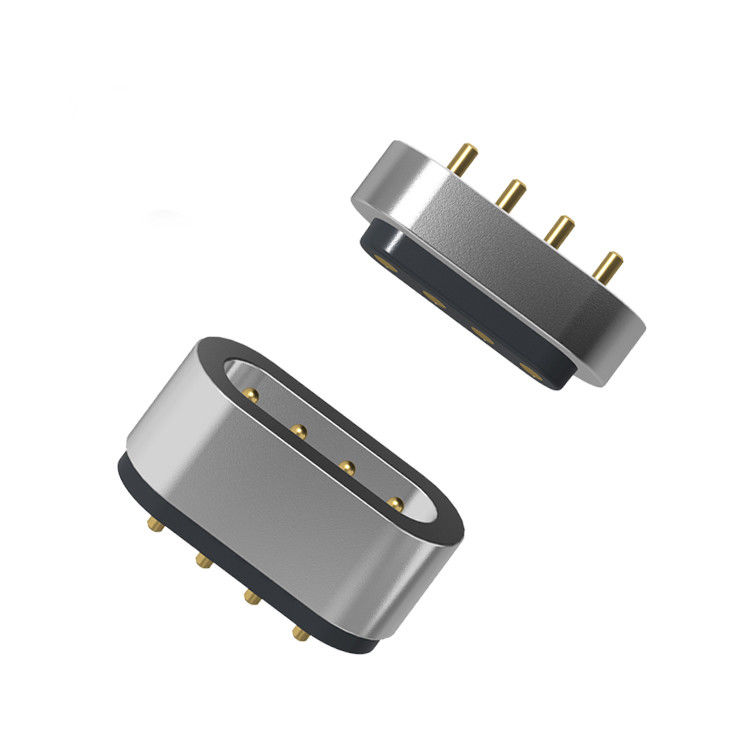

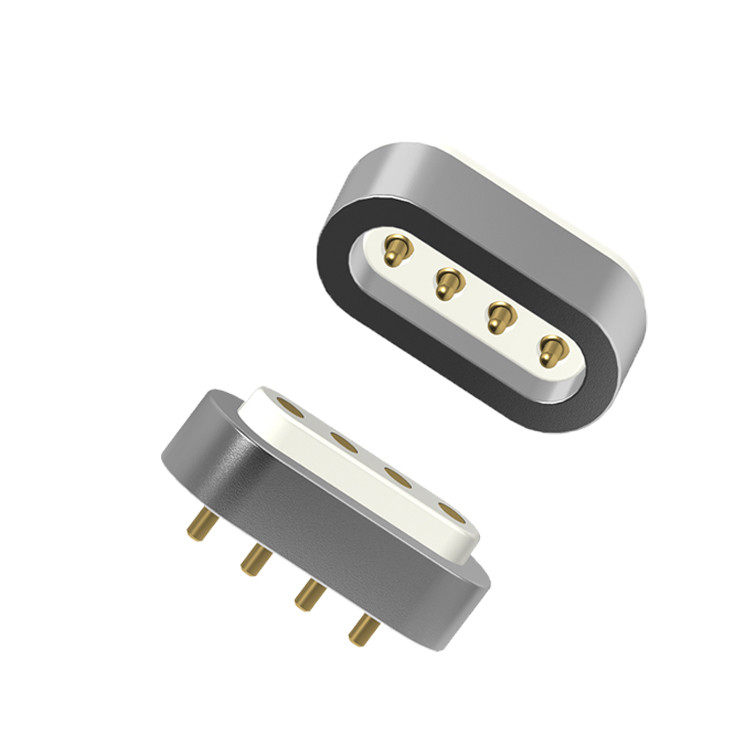

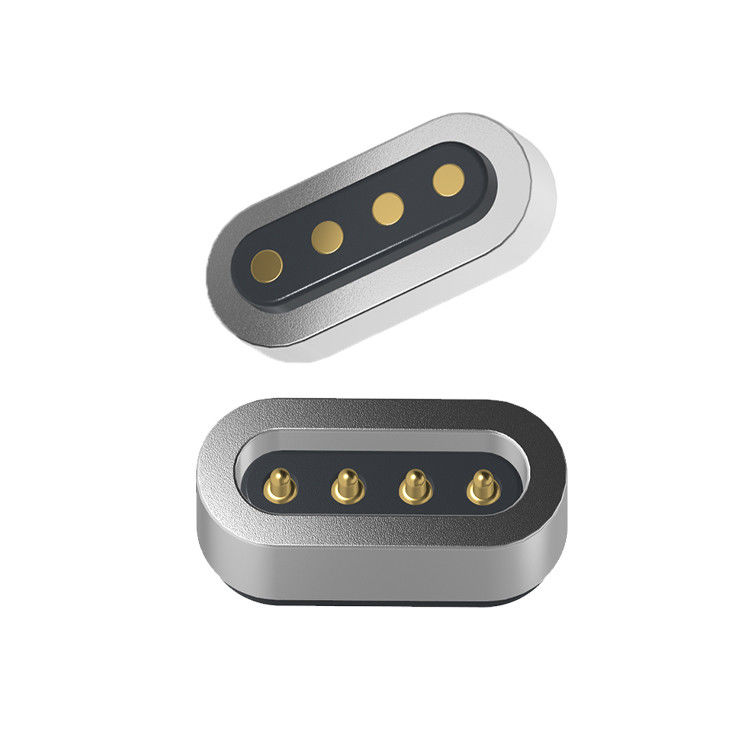

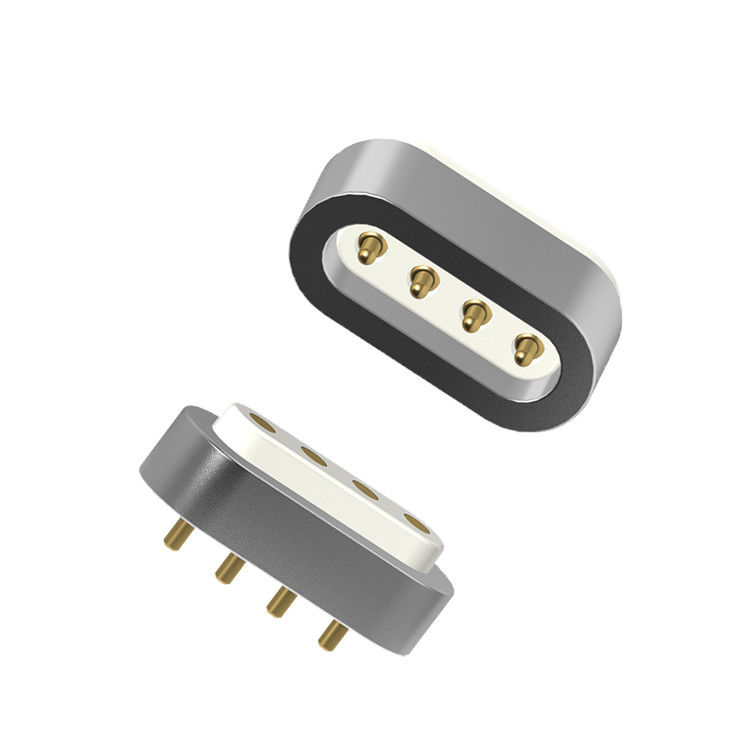

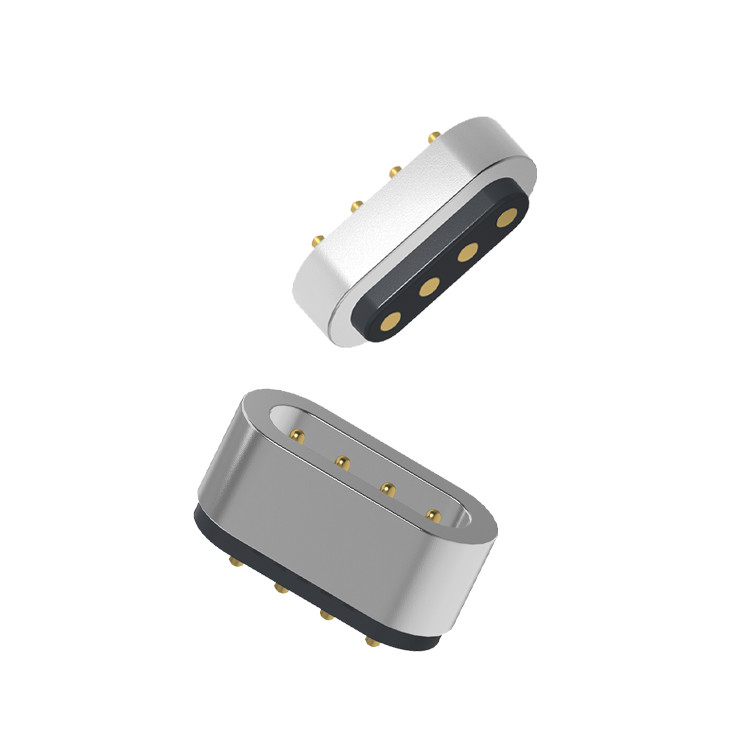

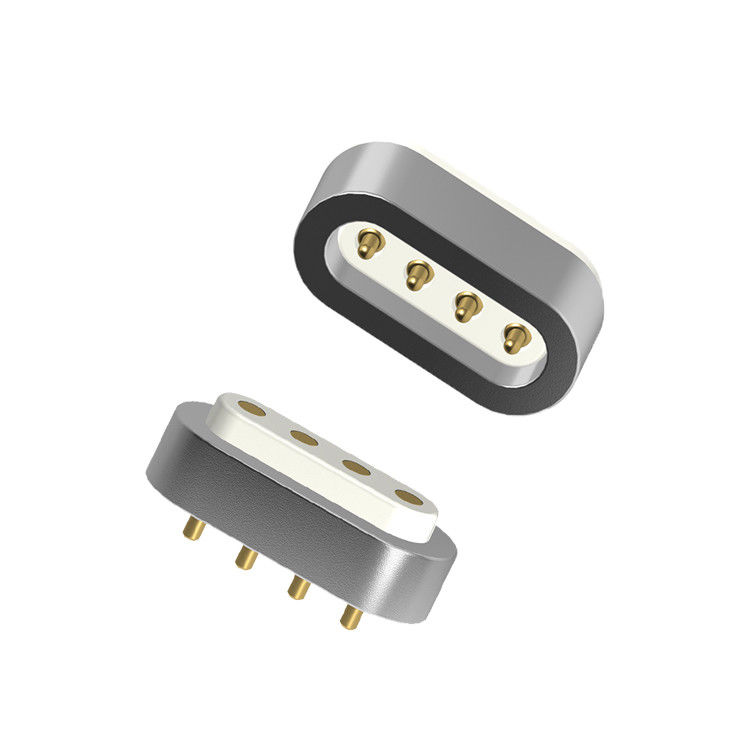

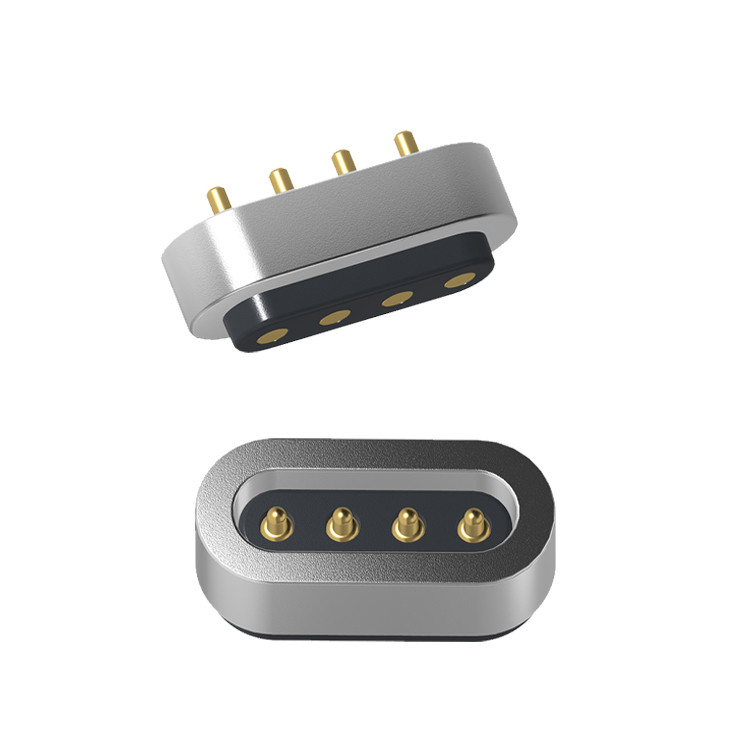

2.0 mm Abstand 4 Stift durchlöchrig 1A männlicher weiblicher magnetischer Netzteil N52 Magnet.
Union Precision Electronic LIMITED (UPE) ist ein professioneller Hersteller von Anschlusskomponenten, einschließlich POGO PIN, POGO PIN-Anschluss, Magnetischem Anschluss, Magnetischem Kabel-Anschluss,Federantennenfingerfinger, Frühling Fingerfinger und verschiedene Sonden. Es ist eines der wettbewerbsfähigsten Unternehmen auf dem Gebiet der Frühling geladen Stecker in China. Produkte werden weit verbreitet in allen Arten von Kommunikation,medizinische Ausrüstung, Automobilelektronik, drahtlose Geräte, Smart Wear, industrielle Prüfgeräte (z. B. Mobiltelefone, Fernseher, Tablets,Spielekonsolen und Lernmaschinen) und Computerperipherieprodukte. Unsere Produkte werden hauptsächlich nach Europa, den Vereinigten Staaten, Kanada, asiatischen Industrieländern und Regionen exportiert.
Die Investitionen unseres Unternehmens in fortschrittliche Ausrüstungen wurden nie unterbrochen, um den Bedürfnissen des Marktwettbewerbs besser gerecht zu werden und die Qualität der Produkte ständig zu verbessern.
Mechanische:
-Kontaktkraft: 40 g ± 20 g bei 0,8 mm Arbeitsstörche
- Lebensdauer: 10.000 Zyklen
Elektrische:
-Nennspannung: DC 12V; Nennspannung: 1A Max.
- Kontaktwiderstand der Federspitze: max. 50 Mioohm.
Umweltverträglichkeit
- Betriebstemperatur: -25°C bis +80°C
- Salzspray 24 Stunden.
Ausgangsstoffe:
Pogo Pin: Messing C6801, Plattierung: Gold (Au) 0,5 μm
Weibliche Nadel: Messingplattierung Au 0,125um
Gehäuse: schwarz PA66 UL94V-0
Magnet: N52 NdFeB Plattierung Ni Cu Ni
Insulationsblatt: Maillard-Klebstoff 0,05 mmm
RoHS- und REACH-Konformität:
RoHS (Restriction of Hazardous Substances): stellt sicher, dass die Materialien frei von eingeschränkten Stoffen wie Blei, Cadmium, Quecksilber usw. sind.
REACH (Registrierung, Bewertung, Zulassung von Chemikalien): Bestätigt, dass alle chemischen Stoffe in der EU registriert und sicher für die Verwendung sind.
Umsetzung: Alle Materialien (Brass, Goldplattierung, HTN-Gehäuse, PVC, Magnete) und ihre Beschichtungen müssen durch Materialdeklarationen oder Labortests auf die Konformität überprüft werden.
100% Kurzschluss- und Offenkreislaufprüfung:
Produktionsanforderung: Jede Einheit wird elektrisch geprüft:
Kurzschlussprüfung: Bestätigt keine unbeabsichtigten Verbindungen zwischen Pins
Test mit offenem Stromkreis: Überprüfung der Kontinuität in allen beabsichtigten Signal-/Leistungswegen
Prüfmethode: üblicherweise mit automatisierter Prüfvorrichtung während der Endmontage
Qualitätssicherung: Vermeidet das Risiko, dass fehlerhafte oder defekte Geräte Kunden erreichen
4Pin-Magnetkabelverbindungen für männliche und weibliche Kabel Parameter:
|
Name
|
Magnetische Verbindung
|
|
Typ
|
Männlich und weiblich
|
|
Ausrüstung
|
4 Pins
|
|
Farbe
|
Silber
|
|
Pogo-Stift
|
Messing C6801, Plattierung: Gold (Au) 0,5 μm
|
|
Drehteile
|
Messingplattierung Au 0,125um
|
|
Magneten
|
N52 NdFeB-Beschichtung Ni Cu Ni
|
|
Wohnungen
|
Schwarz PA66 UL94V-0
|
|
Federkraft
|
40g±20g, bei 0.8Ich arbeite für den Storch.
|
|
Mechanische Lebensdauer
|
10000 Zyklusmin..
|
|
Strom
|
1.0AMax
|
|
Spannung
|
Gleichspannung 12V
|
|
Kontaktwiderstand
|
50mΩ Max (PIN).
|
|
Betriebstemperatur
|
-25°C bis +80°C
|
|
Salzsprühprüfung
|
24 Stunden
|
|
Zertifizierung
|
ROHS- oder REACH-konforme Produkte
|
|
Prüfung
|
100% offene und kurze Prüfung
|
Technische Zeichnung des 4Pin-Männlichen Magnetanschlusses
Technische Zeichnung des 4Pin-Magnetverbinders für weibliche Anschlüsse
Empfohlenes PCB-Layout:
Auslegungstoleranz: ± 0,05 mm
Vorteile des magnetischen Steckers:
●Das Design von automatischen Adsorptionsanschlüssen zu humanisieren;
●Humanisierter Fallschutz: Er ist leicht von der Ladeoberfläche zu entfernen und nicht leicht zu entfernen;
●Lebensdauer: bis zu 100.000-200.000 Zyklen;
●Wasserdichtes Design: Das weibliche Ende des Geräts kann staub- und wasserdicht sein (IPX8);
● Schnelle Ladezeit: 5A-10A Magnetanschlussentwurf hält einer großen Stromübertragung stand;
●Das Erscheinungsbild des Magnetanschlusses kann nach dem Entwurf der Anwendungseinrichtung des Kunden angepasst werden;
●Anti-Kurzschlusskonstruktion des Produkts und Trugsicherheit;
●Hochfrequenzsignalübertragung realisieren, kann die traditionelle USB2.0 HDMI1.3-Funktion Video&Audio Signalübertragung ersetzen
Anwendung von Magnetverbindungsprodukten:
Warum mit UPE zusammenarbeiten?
1. Präzisionsanpassung
●Maßgeschneiderte Konstruktionen für Schlagkraft, Stromverteilung, Plattierung (Gold/Nickel) und Gehäuse, um die genauen Anforderungen der Anwendung zu erfüllen.
2. Fortgeschrittene Fertigungskapazitäten
●Kontinuierliche Investitionen in modernste Ausrüstung, um hochwertige Qualität und Effizienz zu gewährleisten.
●Schnelle Prototypenfertigung (Proben innerhalb weniger Tage) und skalierbare Produktion.
3.Weltweite Qualitätsstandards
●Strenge QC-Prozesse (100% Prüfung auf Leitfähigkeit, Haltbarkeit und Lebensdauer).
●Einhaltung von RoHS, IPC und kundenspezifischen Zertifizierungen.
4Weltweite Reichweite
●Produkte, die nach Europa, Nordamerika und Asien exportiert werden und von Top-Marken vertraut werden.
5.Wettbewerbsqualität
●Optimierte Kostenkontrolle ohne Beeinträchtigung der Qualität
Wie kann die Magnetkabelverbindung bestellt werden?
* Identifizieren Sie Ihre Anforderungen ((Konnektorart, benötigte Menge, maßgeschneiderte Anforderungen, technische Spezifikationen)
*Verhandlung über Preise und Konditionen (Möglichkeit von Großrabatten).
*Bestätigen Sie die Bestelldetails (Konnektortyp, Menge, Anpassung).
* Bezahlen Sie (über PayPal, Banküberweisung oder andere sichere Methoden).
* Versand und Qualitätsprüfung
Verfolgen Sie die Sendung.
* Überprüfen Sie das Produkt bei der Ankunft, um die Qualität zu gewährleisten.
Zahlungsfrist:T/T, 50% Anzahlung, 50% Restbetrag
Zahlungsmethode:T/T,PayPal,OCBC
Probezeit:Inventarprobe 2-3 Arbeitstage/Maßnahme 5-7 Arbeitstage
Produktionszeit:10-15 Arbeitstag
Für:Amerika, Europa, Asien, Südafrika
Handelszeit:Ex-Zahlung
Fracht:Luft, See, Express
Dienstleistung:Hohe Qualität mit vernünftigem Preis, OEM-Service, jede spezielle Größe, Farbe, Designs sind akzeptabel
