DIP 5 Pin Pogo-Anschluss Schwarz Rechtswinkel Pogo-Anschluss 12V

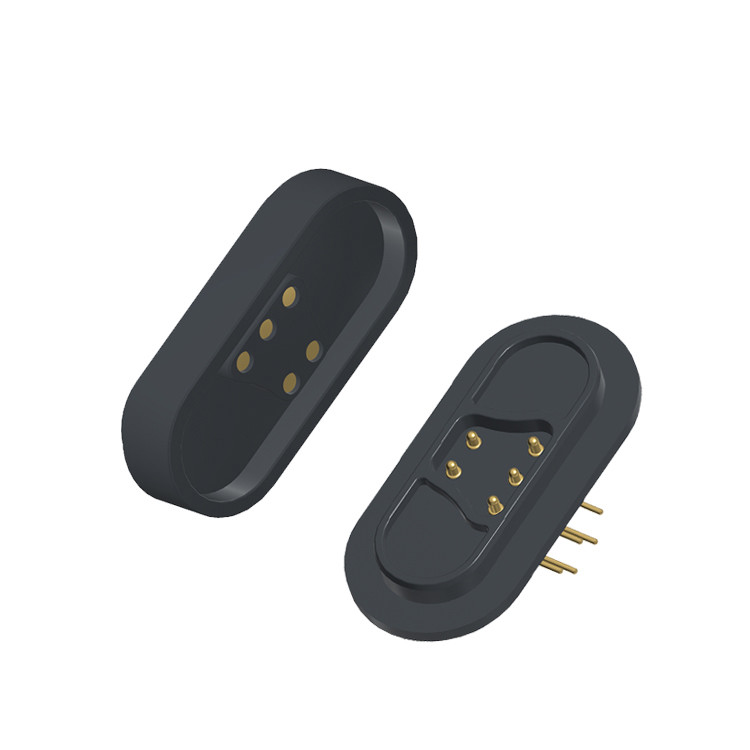

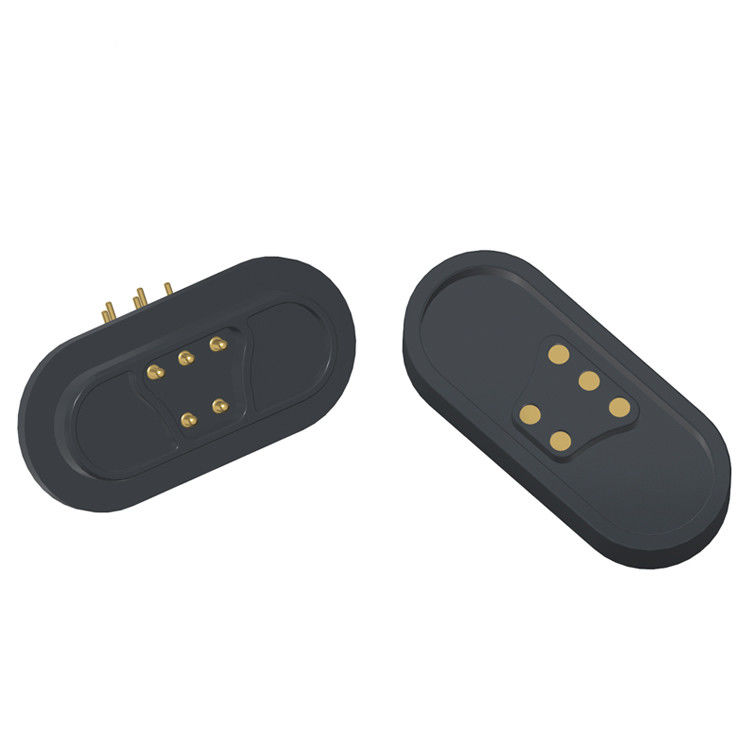

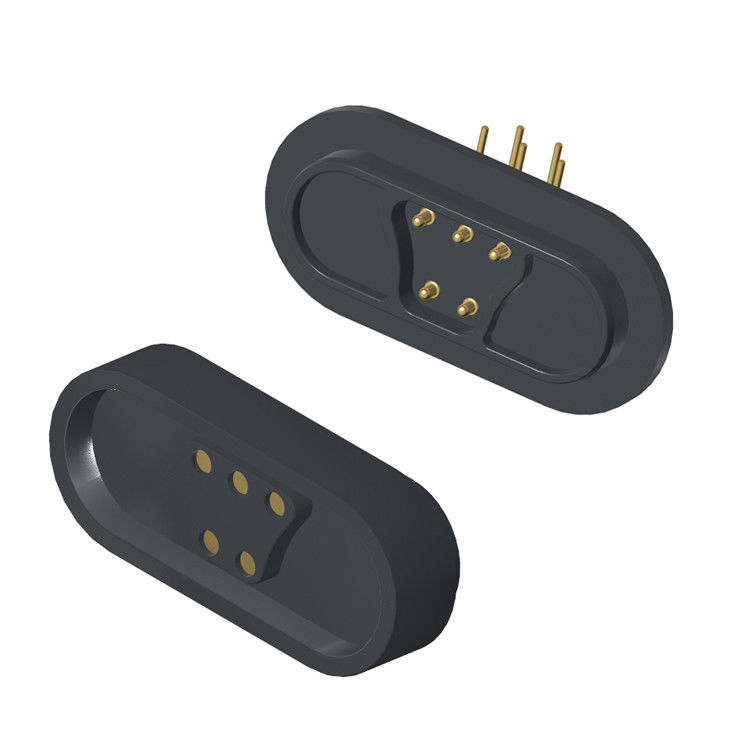

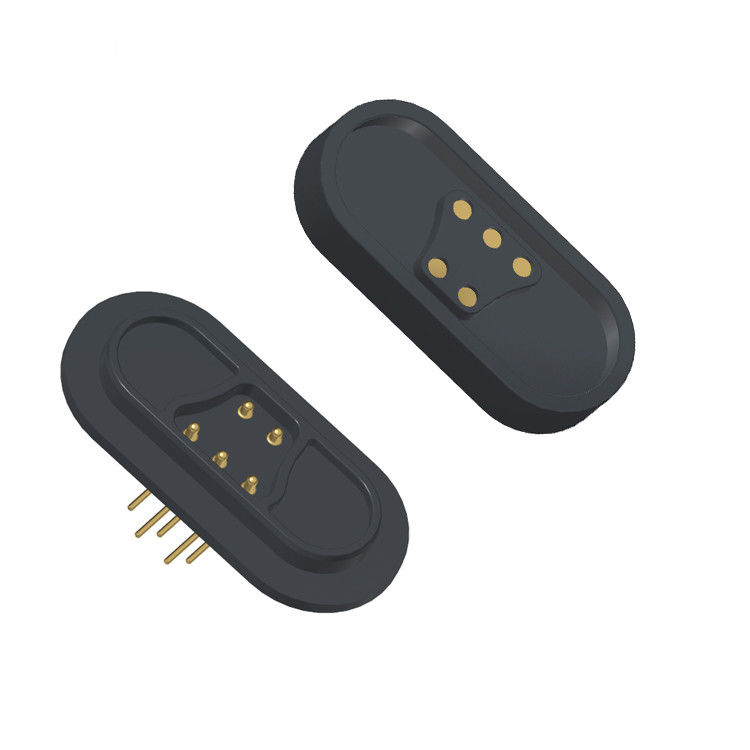

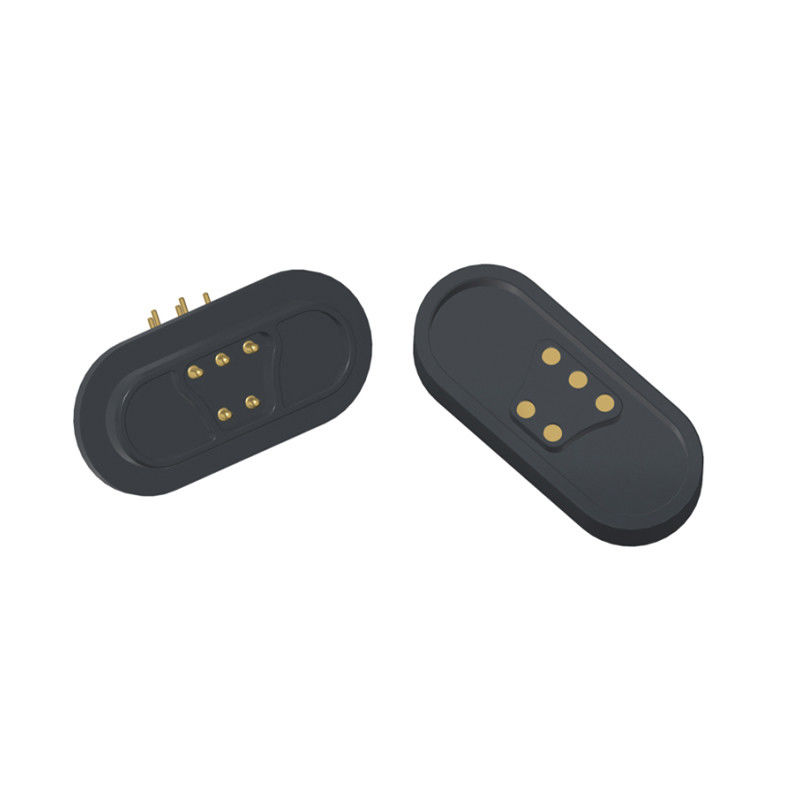

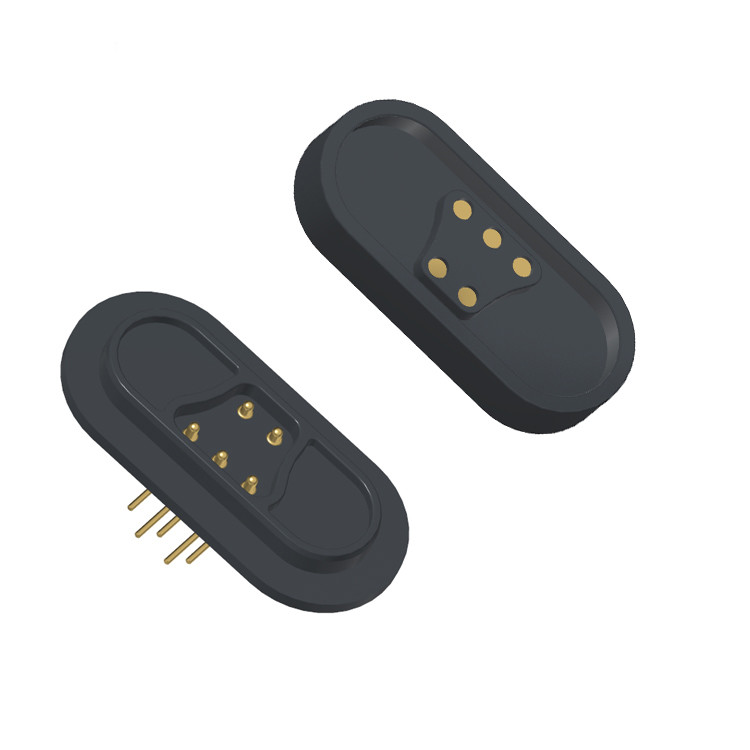

5pins männlicher Steifwinkel-Pogo-Pin-Magnetanschluss weiblicher DIP-Pin-Magnetanschluss.

Mechanische:

Pin1/3:

- Kontaktkraft: 80 g ± 20 g bei 1,1 mm Arbeitsstörche

- Lebensdauer: 10.000 Zyklen

Pin 2/4/5:

-Kontaktkraft: 80 g ± 20 g bei 0,8 mm Arbeitsstörche

- Lebensprüfung:10,000 Zyklen

Elektrische:

-Nennspannung: DC 12V; Nennspannung: 5A Max.

- Kontaktwiderstand der Federspitze: max. 50 Mioohm.

Umweltverträglichkeit

- Betriebstemperatur: -25°C bis +80°C

- Salzspray 24 Stunden.

Ausgangsstoffe:

Pogo Pin: Messing C6801, Plattierung: Gold (Au) 0,125 μm

Weibliche Nadel: Messingplattierung Au 0,125um

Gehäuse: Schwarzes HTN (Hochtemperatur-Nylon) + 30% Füllstoff

Magnet:N52 NdFeB Plattierung Ni Cu Ni

5Pin-Magnetkabelverbindungen für männliche und weibliche Kabel Parameter:

Technische Zeichnung des 5Pin-Männlichen Magnetanschlusses

Technische Zeichnung des 5Pin-Frauenmagnetanschlusses

Die Ansicht des männlichen und weiblichen Magnetanschlusses zerlegen:

Vorteile des magnetischen Steckers:

●Das Design von automatischen Adsorptionsanschlüssen zu humanisieren;

●Humanisierter Fallschutz: Er ist leicht von der Ladeoberfläche zu entfernen und nicht leicht zu entfernen;

●Lebensdauer: bis zu 100.000-200.000 Zyklen;

●Wasserdichtes Design: Das weibliche Ende des Geräts kann staub- und wasserdicht sein (IPX8);

● Schnelle Ladezeit: 5A-10A Magnetanschlussentwurf hält einer großen Stromübertragung stand;

●Das Erscheinungsbild des Magnetanschlusses kann nach dem Entwurf der Anwendungseinrichtung des Kunden angepasst werden;

●Anti-Kurzschlusskonstruktion des Produkts und Trugsicherheit;

●Hochfrequenzsignalübertragung realisieren, kann die traditionelle USB2.0 HDMI1.3-Funktion Video&Audio Signalübertragung ersetzen

Anwendung von Magnetverbindungsprodukten:

1.Tragbare Geräte, intelligente Positionierausrüstung, intelligente Armbänder für Kinder, intelligente Uhren, tragbare Mobiltelefone, Bluetooth-Headsets usw.) Datenkabel, Ladekabel,Magnetbanddraht-Endverbindung

2.Medizinische Ausrüstung,drahtlose Ausrüstung,Datenkommunikationsgeräte,Telekommunikationsgeräte,Automatisierungs- und Industriegeräte,Audiovisuelle Ausrüstung

3Luftfahrt, Luft- und Raumfahrttechnik, Militärkommunikation

4.Automobil-, Fahrzeugnavigations-, Prüf- und Messgeräte

5.Verbraucherelektronik ((Mobiltelefone, Tablet-Computer, Bluetooth-Headsets, Kamera, Uhr, tragbare elektronische Verbraucherprodukte und viele andere elektronische Bereiche.)

Warum sollte UPE Ihr Partner sein?

●Professioneller Anpassungsservice

●Schnelle Probenproduktion

●Ein strenges Qualitätskontrollsystem

●Verarbeitung mit importierten Bauteilen

●Hochgenaue Prüfgeräte

● angemessene Kostenkontrollverfahren

Wie kann die Magnetkabelverbindung bestellt werden?
* Identifizieren Sie Ihre Anforderungen ((Konnektorart, benötigte Menge, maßgeschneiderte Anforderungen, technische Spezifikationen)

*Verhandlung über Preise und Konditionen (Möglichkeit von Großrabatten).

*Bestätigen Sie die Bestelldetails (Konnektortyp, Menge, Anpassung).

* Bezahlen Sie (über PayPal, Banküberweisung oder andere sichere Methoden).

* Versand und Qualitätsprüfung
Verfolgen Sie die Sendung.

* Überprüfen Sie das Produkt bei der Ankunft, um die Qualität zu gewährleisten.

Zahlungsfrist:T/T, 50% Anzahlung, 50% Restbetrag

Zahlungsmethode:T/T,PayPal,OCBC

Probezeit:Inventarprobe 2-3 Arbeitstage/Maßnahme 5-7 Arbeitstage

Produktionszeit:10-15 Arbeitstag

Für:Amerika, Europa, Asien, Südafrika

Handelszeit:Ex-Zahlung

Fracht:Luft, See, Express

Dienstleistung:Hohe Qualität mit vernünftigem Preis, OEM-Service, jede spezielle Größe, Farbe, Designs sind akzeptabel

Fragen bitte an:Union@upetech.net
