2.54mm Schwung 7pin Magnetische Verbindung 4 Kontakte Pogo Pin Männlich Weiblich

Markenbezeichnung:	UPE
Modellnummer:	7P-2,54PH-4,0H
MOQ:	5000
Preis:	$1-$5
Verpackungsdetails:	PET-Taschen
Zahlungsbedingungen:	T/T

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

ISO9002

Name:

Magnetische Steckverbinder

Material:

PA46/PA9T, Messing C3604, SUS304, NdFeB N52

Spannung:

12V

Aktuell:

Mechanisches Leben:

10000 Zyklen Min.

Gewalt:

35 ± 10 gf auf Arbeitshöhe

Kontaktwiderstand:

50mΩ Max (PIN)

Salzspray -Test:

48h

Hält hohen Temperaturen stand:

260°C

Betriebstemperatur:

-40 ~ 85 ° C.

Farbe:

schwarz, gelb

Versorgungsmaterial-Fähigkeit:

5KPCS/Tag

Hervorheben:

2.54mm-Magnetverbindung

Sieben-Pin-Pogo-Pin-Anschluss

Magnetischer männlicher weiblicher Stecker

Produktbeschreibung

2.54mm Pitch 7-Pin Magnetische Verbindung mit 4 Kontakten Pogo Pin

2.54mm Schwung 7-Stift Magnetverbindung mit 4 Kontakten Pogo Pin, männliche und weibliche Versionen mit PA46/PA9T Gehäuse erhältlich.

Unternehmensübersicht

Union Precision Electronics Co., Ltd. ist ein professioneller Hersteller, der sich auf Forschung und Entwicklung und Produktion von Steckverbinderkomponenten spezialisiert hat.Wir konzentrieren uns auf die Bereitstellung von wettbewerbsfähigen Lösungen, einschließlich Pogo-Pin-Anschlüsse, magnetische Steckverbinder und industrielle wasserdichte Steckverbinder.

Unsere Produkte werden in den Bereichen Telekommunikation, Medizinprodukte, Luft- und Raumfahrt, Automobilindustrie, drahtlose Geräte, tragbare Technologie und industrielle Prüfgeräte weit verbreitet.

UPE ist ISO9001- und ISO14001-zertifiziert und stellt sicher, dass alle Produkte den EU-RoHS-Umweltstandards entsprechen.

Technische Spezifikation

Parameter	Spezifikation
Anzahl der Nadeln	7-Pin oder individuell
Schwingung	2.54mm
Typ	DIP
Pogo-Stiftmaterial	mit einer Breite von nicht mehr als 20 mm
Wohnmaterial	PA46/PA9T
Magnetmaterial	Neodym-Bor
Magnetische Qualität	N52 (Aufforderung)
Mechanisches Leben	10000 Zyklen Min.
Strom	2.0A
Spannung	Gleichspannung 12V
Kontaktwiderstand	50mΩ Max (PIN)
Salzsprühprüfung	48h
Widerstand gegen hohe Temperaturen	260°C
Betriebstemperatur	-40°C bis +85°C
Zertifizierung	ROHS- oder REACH-konforme Produkte
Prüfungen	100% offene und kurze Prüfung

Materialien und Bau

Schlauch: Messing C3604
Fass: Messing C3604
Feder: aus Edelstahl SUS304
Gehäuse/Dämmung: Technikkunststoff (PA46 oder PA9T - hitzebeständiges Nylon)
Magnet: Sinteriertes Neodym-Eisen-Bor (NdFeB)
Grade: N52
Magnetgröße: 3,5*L3,0mm, Leistung N52 Magnetkraft 4000 Gauss
Polarität: S (Südpol) - N (Nordpol) angegebene Ausrichtung
Korrosionsschutz: Salzsprühprüfung für 24 Stunden

Beschichtung und Oberflächenveredelung

Schieber und Fass:
Grundschicht: Nickel (Ni), Dicke ≥ 50 Mikronzoll (≈1,27 μm)
Oberste Schicht: Gold (Au), Dicke 1-3 Mikroinches (≈0,025 - 0,076 μm)
Zweck: Bietet eine hervorragende elektrische Leitfähigkeit, geringe Berührungsfestigkeit und Korrosionsschutz
Filmdicke Prüfung Anmerkung: Die Messung erfolgt 1,0 mm vom Nietenpunkt entfernt

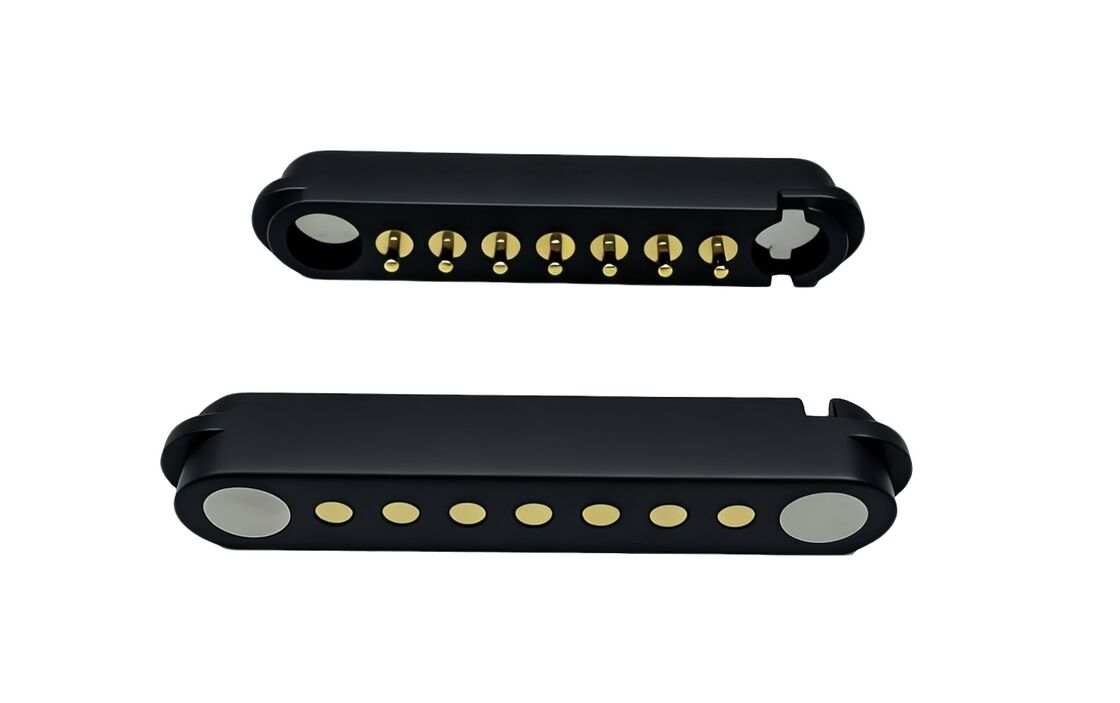

Produktbilder

7 Pins männlicher Magnetanschluss:

7 Pins weiblicher Magnetanschluss:

Produktvorteile

Humanisierte Konstruktion mit automatischer Adsorptionsverbindungserfahrung
Sturzschutz: Einfach von der Ladeoberfläche ohne Schädigung des Geräts zu entfernen
Verlängerte Lebensdauer: Bis zu 100.000 bis 200.000 Zyklen
Wasserdichtes Design: Der weibliche Ende bietet staub- und wasserdichten Schutz (IPX8)
Schnellladekapazität: 5A-10A Konstruktion für große Stromübertragung
Anpassbares Erscheinungsbild, das dem Design der Anwendungsgeräte des Kunden entspricht
Entwurf einer Kurzschlussschutzstruktur mit narrensicherem Schutz
Hochfrequenzsignalübertragung: Ersetzt das herkömmliche USB 2.0, HDMI 1.3 Funktionen

Warum sich Kunden für uns entscheiden

Professioneller Anpassungsservice
Fähigkeit zur schnellen Probenproduktion
Strenges Qualitätskontrollsystem
Verarbeitung mit importierten Bestandteilen
Hochpräzisionsprüfgeräte
angemessene Kostenkontrollverfahren
Umweltnormen für Produkte

Anwendung

Dienstleistungen im Bereich Design

Bestell- und Versandinformationen

Zahlungsmethoden:T/T, PayPal, OCBC

Probezeit:Bestandsprobe 2-3 Arbeitstage / individuell angepasste Probe 5-7 Arbeitstage

Produktionszeit:10-15 Arbeitstage

Dienstleistungsmärkte:Amerika, Europa, Asien, Südafrika

Handelszeit:Ex-Zahlung

Dienstleistungen:Hohe Qualität mit vernünftigem Preis, OEM-Service, jede spezielle Größe, Farbe, Designs sind akzeptabel

Verpackung und Versand:

Kontakt mit uns

Falls Sie Fragen haben, senden Sie sie bitte anUnion@upetech.net
