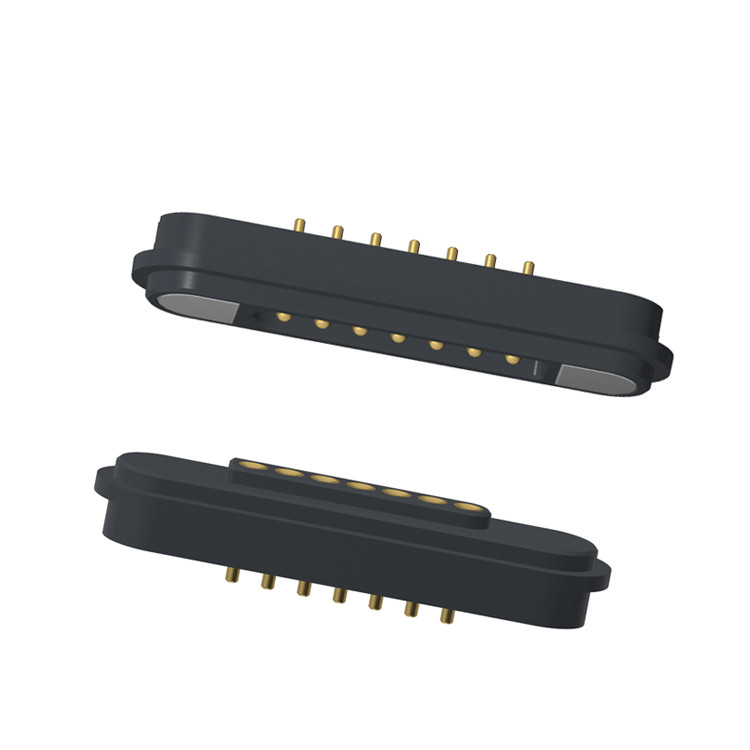

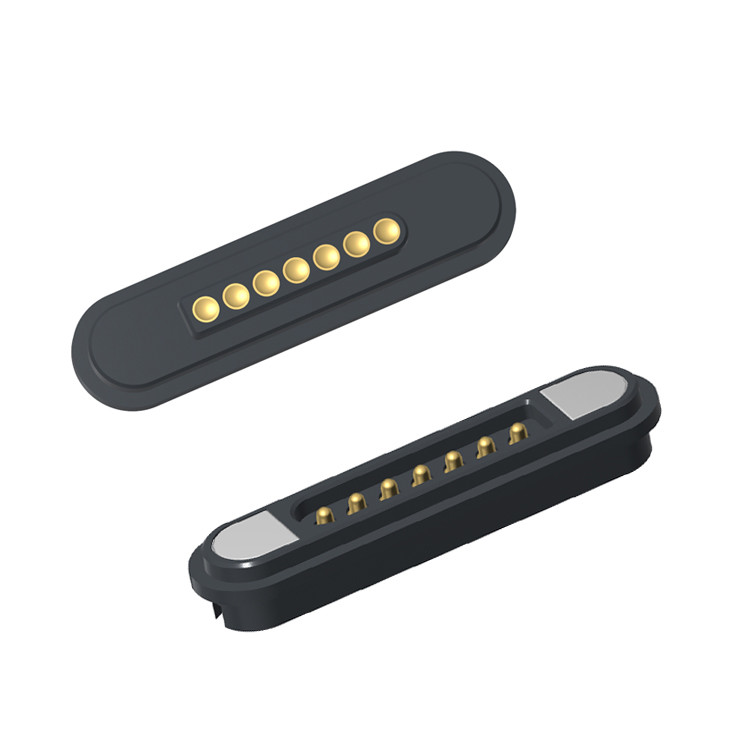

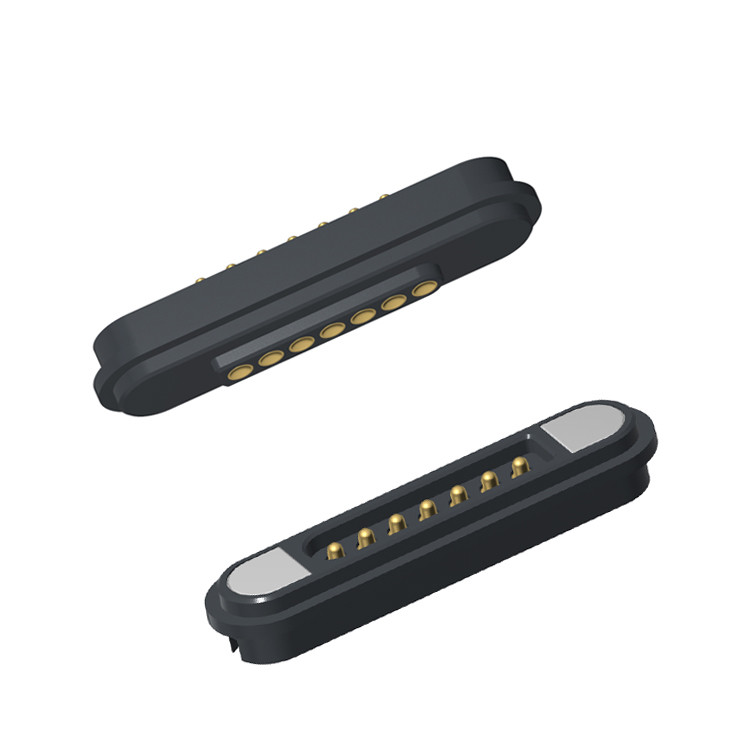

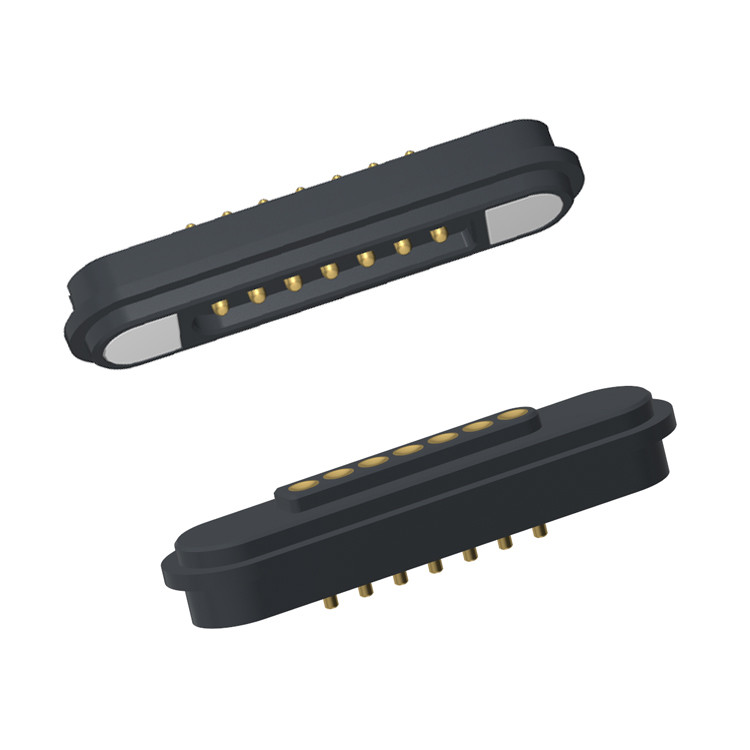

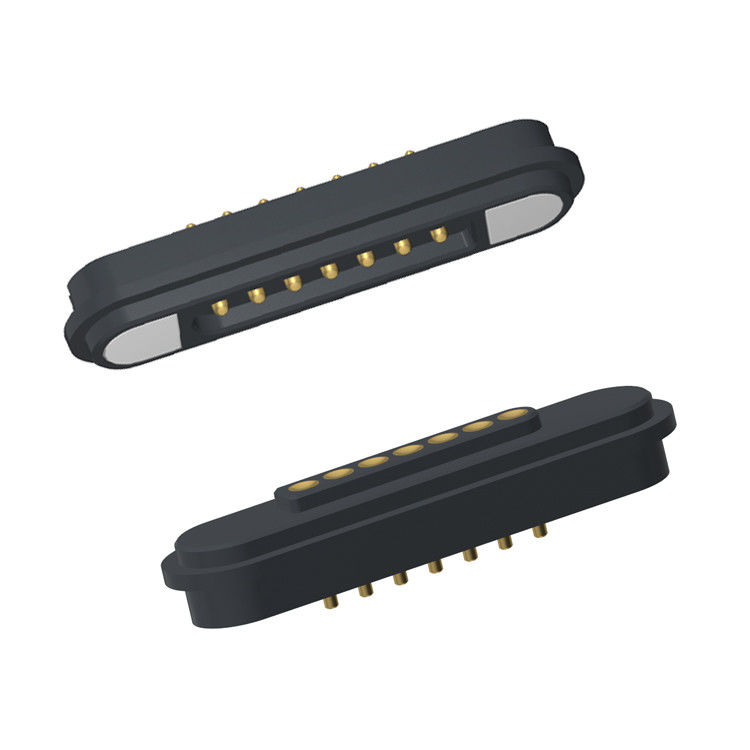

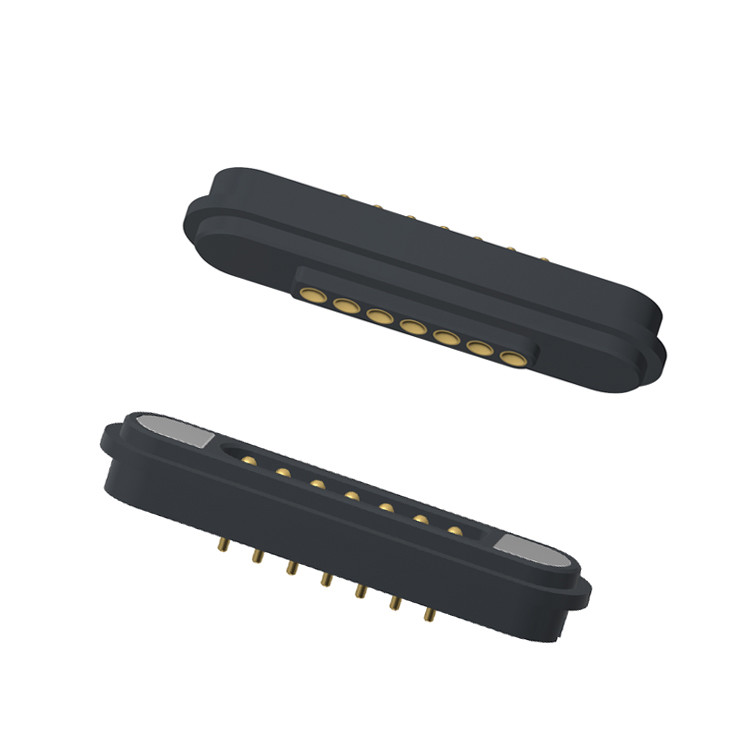

Magneten mit Federlast-Anschluss Pitch 2,2 MM Männlich Weiblich 7-Stift Magnetischer Pogo-Stiftanschluss

Vortriebsmagneten-Anschluss-Pegel 2,2 MM Männlich-Weiblich 7-Pin-Magnet-Pogo-Anschluss.

UPE Professional Magnetische Steckverbinder und Kabel Lösungen Hersteller

Individuelles Design. Zuverlässige Leistung. End-to-End Lösungen.

BeiUPE, wir spezialisieren uns auf die Entwicklung und Herstellung von hochwertigenMagnetverbindungenundmit einer Leistung von mehr als 1000 WMit unserem internen Team aus erfahrenen Ingenieuren und Designern liefern wir innovative, präzise konstruierte Lösungen für verschiedene Branchen,einschließlich Unterhaltungselektronik, Medizinprodukte, IoT und industrielle Anwendungen.

Um die kontaktmechanische Lebensdauer des Pogo-Pins zu gewährleisten, darf er NIE über den in der Zeichnung angegebenen definierten Arbeitslauf hinaus komprimiert werden.die zu einer Verringerung der Leistung oder zum Ausfall führen.

Ausgangsstoffe:

Wohnraum:Schwarz HTN UL94V-0,HTN (Hochtemperatur-Nylon),UL94V-0 Flammschutz

Pogo Pin: Messing C6801 mit Plattierung Au 0,125um,Hohe Leitfähigkeit, Korrosionsbeständigkeit
Weibliche Nadel: Messingplattierung Au 0,125um
Männlicher magnetischer Steckermagnet: N52 NdFeB Plattierung Ni Cu Ni Aussehen Oberfläche N-Pol,N52 NdFeB Plattierung Ni Cu Ni Aussehen Oberfläche S-Pol

Weiblicher magnetischer Steckermagnet: N52 NdFeB Plattierung Ni Cu Ni

M- Ich weiß nicht.

Kontaktkraft: 80g±20g bei 1,0 mm Arbeitsstörche

Voller Storch: 1,2 mm

Männliche und weibliche Adsorption Lebensdauer: 10.000 Zyklen

Elektrische:

Nennspannung:DC12V; Nennspannung: 3AMax.

Kontaktwiderstand der Federspitze: max. 50 Mio. Ohm.

Umweltverträglichkeit

Temperaturverträglichkeit: 260°C

Betriebstemperatur: -25°C bis +80°C

Umwelttest: Salzspray 48 Stunden

7Pin männliche Magnetanschlüsse & weibliche Magnetanschlussparameter:

Technische Zeichnung des 7Pin-Männlichen Magnetanschlusses

Technische Zeichnung für den weiblichen 7Pin-Magnetanschluss

Vorteile des magnetischen Steckers:

1)Erfahrung mit automatischer Adsorptionsverbindung; einfacher Betrieb;

2)Verwendet eine magnetische Schnittstelle, um das Gerät leichter zu entfernen.

3) hoher Lebenszyklus. Es unterstützt 50.000-300.000 Wiederanschlusslebenszeiten;

4) Es ist einfach, das wasserdichte Design anzupassen, das weibliche kann staubdicht und wasserdicht (IP68) erreichen;

5) Unterstützt einen hohen Strom (3A-20A), schneller aufladen;

6)Exzellente Korrosionsfähigkeit (48H-120H) für harte Umgebungen;

8)Form angepasst, um Produktform-Matching zu erfüllen, Produktverkaufspunkt zu verbessern;

9)Magnetpositionierung, Verwendung und Struktur von Magneten zum Schutz von doppelten Schaltkreisen

die Richtung ((Es ist benutzerorientiert und benutzerfreundlich)

10) Ausgezeichnete Skalierbarkeit der Schnittstelle,kann erreicht werden ((Power Signal Video Audio Jack Etc);

11)Die Entwicklungszeit ist kurz und die Form für die Anpassung kostengünstig;

Wir bieten eine zuverlässige Hochfrequenz-Signalübertragung.0

Anwendung von Magnetverbindungsprodukten:

1.Wearable Geräte, intelligente Positionierausrüstung, intelligente Armbänder für Kinder, intelligente Uhren, tragbare Mobiltelefone, Bluetooth-Headsets usw.) Datenkabel, Ladekabel,Magnetbanddraht-Endverbindung

2.Medizinische Ausrüstung,drahtlose Ausrüstung,Datenkommunikationsgeräte,Telekommunikationsgeräte,Automatisierungs- und Industriegeräte,Audiovisuelle Ausrüstung

3Luftfahrt, Luft- und Raumfahrttechnik, Militärkommunikation

4.Automobil-, Fahrzeugnavigations-, Prüf- und Messgeräte

5.Verbraucherelektronik ((Mobiltelefone, Tablet-Computer, Bluetooth-Headsets, Kamera, Uhr, tragbare elektronische Verbraucherprodukte und viele andere elektronische Bereiche.)

Warum sollte UPE Ihr Partner sein?

1Professioneller Anpassungsservice
2. Schnelle Probenproduktion
3Strenges Qualitätskontrollsystem
4. Verarbeitung mit importierten Bestandteilen
5. Hochpräzise Prüfgeräte
6- angemessene Kostenkontrollverfahren
7. Umweltnormen für Produkte

Wie Sie Ihre Magnetverbindung bei UPE bestellen

1- Senden Sie Ihre Anforderungen.
Geben Sie Angaben an, z. B.:

.Typ des Steckers (Leistung, Daten, Hybrid, wasserdicht usw.)

.Nennwerte für Spannung und Strom

.Kabellänge und Spezifikationen

.Magnetische Polarität und Ausrichtung

.Menge und Lieferzeit

Besondere Anforderungen (IP-Klassifizierung, Abschirmung, Zertifizierungen usw.)

.Option 1: Füllen Sie das Formular für die Anfrage auf unserer Website aus.
.Option 2: E-Mail Ihre Spezifikationen direkt ansunion@upetech.net(oder Ihr benannter Ansprechpartner).

2Erhalten Sie ein individuelles Angebot.
Unser Ingenieursteam wird Ihre Anforderungen überprüfen.

Wir bieten ein wettbewerbsfähiges Angebot an, einschließlich:Preise/Leadtime/Prototyping-Optionen (falls erforderlich)

3Genehmigung und Bestätigung der Bestellung
Sobald das Angebot genehmigt ist, werden wir den Entwurf und den Produktionsplan fertigstellen.

Für neue Entwürfe können wir 3D-Modelle oder Proben zur Prüfung anbieten.

4. Produktion und Qualitätssicherung
UPE stellt Ihre Bestellung unter strengen Qualitätskontrollen her.

Wir können auf Anfrage Testberichte und Zertifizierungen zur Verfügung stellen.

5Schnelle Lieferung und Support
Ihre Bestellung wird über Ihre bevorzugte Logistikmethode (DHL, FedEx, Seefracht usw.) versandt.

Unser Team bleibt für technische Unterstützung und zukünftige Bestellungen verfügbar.

Zahlungsfrist:

50% Anzahlung (vorab gezahlt): Deckt die Produktionskosten (Materialien, Arbeitskräfte) ab.

50% Saldo (vor dem Versand bezahlt): Sicherstellung der Qualitätskontrolle und der Verpflichtung beider Parteien.

Zahlungsmethode:

T/T (Banküberweisung),PayPal,OCBC Bank

Empfehlung:

Bei Proben verwenden Sie PayPal (sicherer).

Bei Großbestellungen T/T verwenden (niedrigere Gebühren).

Probezeit:Inventarprobe 2-3 Arbeitstage/Maßnahme 5-7 Arbeitstage

Produktionszeit:10-15 Arbeitstag

Für:Amerika, Europa, Asien, Südafrika

Handelszeit:Ex-Zahlung

Fracht:Luft, See, Express

Dienstleistung:Hohe Qualität mit vernünftigem Preis, OEM-Service, jede spezielle Größe, Farbe, Designs sind akzeptabel
