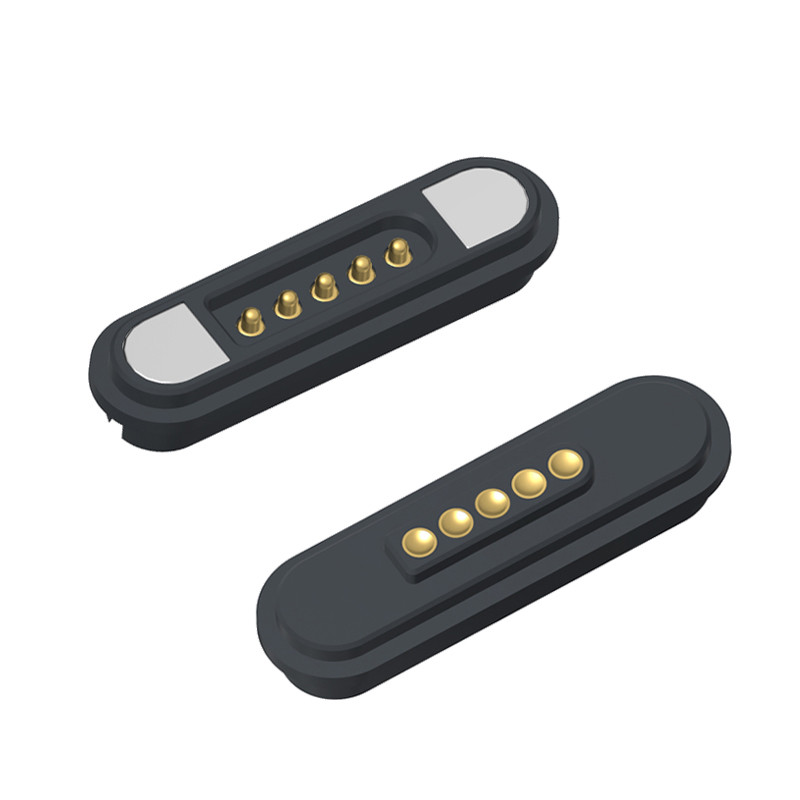

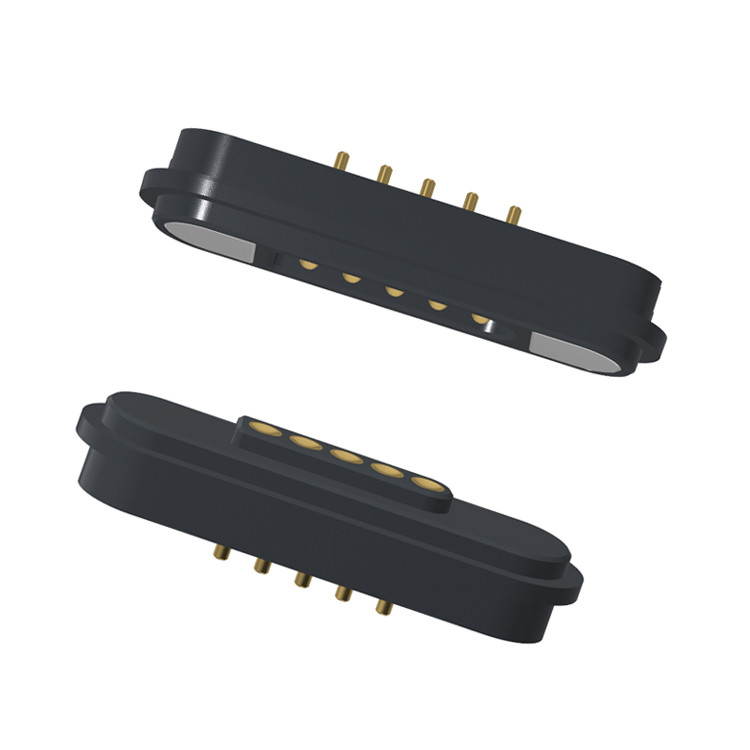

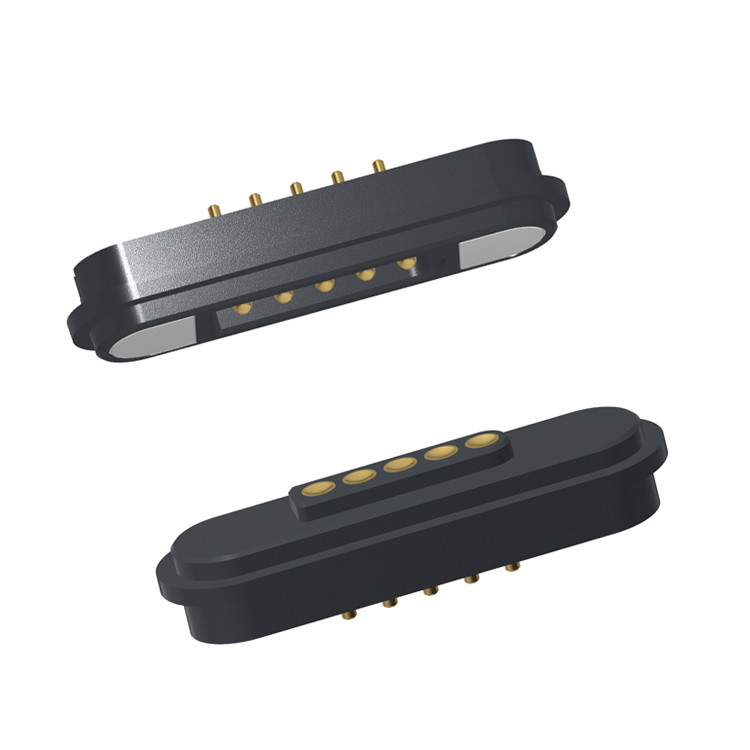

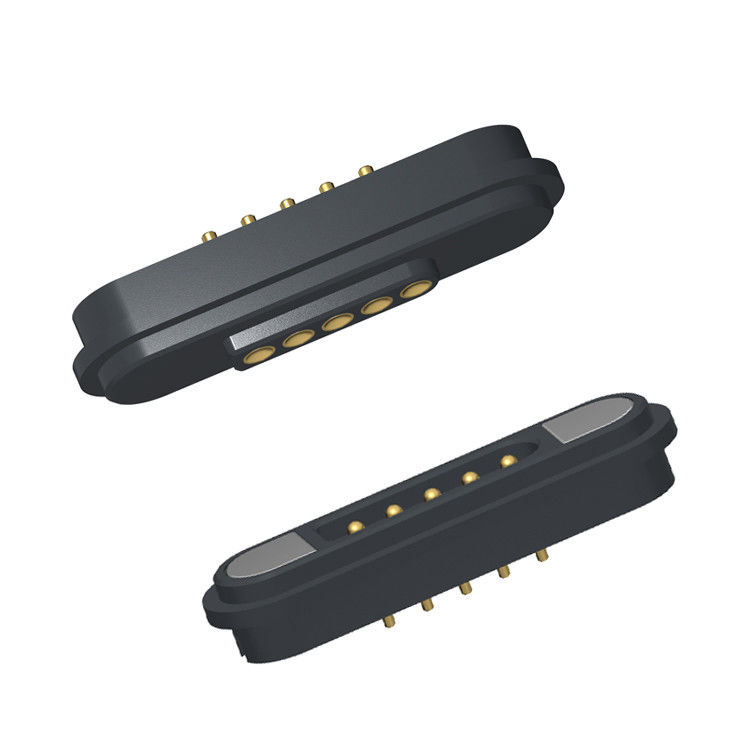

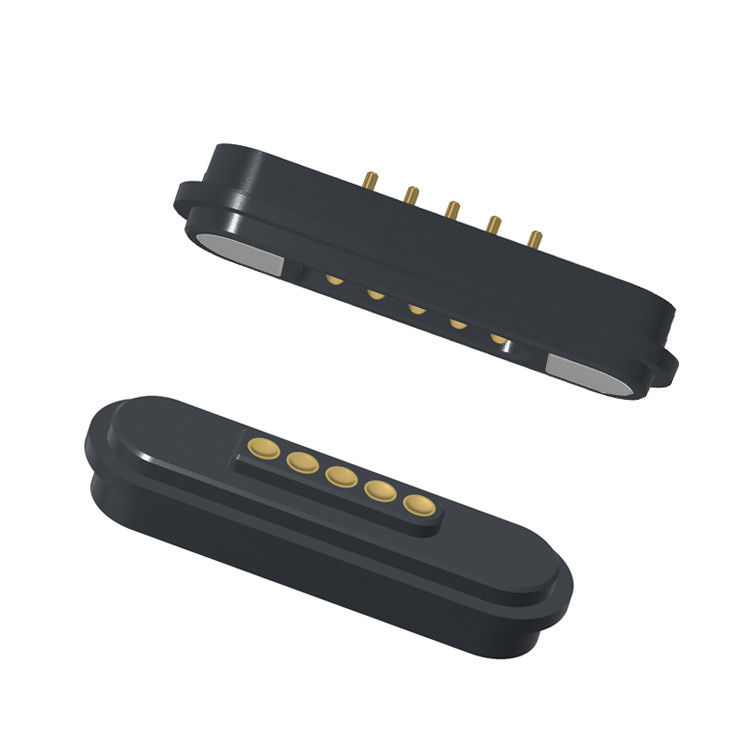

2,2-mm-Raster 5-polige Stiftleiste/Buchse Pogo-Pin-Elektromagnet-Steckverbinder 3A Strom

2.2MM Pitch 5Pin Männlich weiblich Pogo Pin elektrisch-magnetische Steckverbinder 3A Strom.

UPE Professional Magnetische Steckverbinder und Kabel Lösungen Hersteller

Individuelles Design. Zuverlässige Leistung. End-to-End Lösungen.

BeiUPE, wir spezialisieren uns auf die Entwicklung und Herstellung von hochwertigenMagnetverbindungenundmit einer Leistung von mehr als 1000 WMit unserem internen Team aus erfahrenen Ingenieuren und Designern liefern wir innovative, präzise konstruierte Lösungen für verschiedene Branchen,einschließlich Unterhaltungselektronik, Medizinprodukte, IoT und industrielle Anwendungen.

Um die kontaktmechanische Lebensdauer des Pogo-Pins zu gewährleisten, darf er NIE über den in der Zeichnung angegebenen definierten Arbeitslauf hinaus komprimiert werden.die zu einer Verringerung der Leistung oder zum Ausfall führen.

Ausgangsstoffe:

Wohnraum:Schwarz HTN UL94V-0

Pogo Pin: Messing C6801 mit Plattierung Au 0,125um
Weibliche Nadel: Messing C6801 Plattierung Au 0,125um
Magnet: N52 NdFeB Plattierung Ni Cu Ni

HTN-Gehäuse (UL94V-0): Geeignet für Hochtemperaturumgebungen und erfüllt die Brandsicherheitsnormen.

Messing C6801 Pins: Gute Bearbeitbarkeit und Leitfähigkeit; Goldbeschichtung erhöht Haltbarkeit und Kontaktbeständigkeit.

N52-Magnet mit Ni-Cu-Ni-Plattierung: Hohe Magnetfestigkeit (N52 ist die stärkste Handelsqualität) mit korrosionsbeständiger Plattierung.

M- Ich weiß nicht.

Kontaktkraft: 80g±20g bei 1,0 mm Arbeitsstörche

Voller Storch: 1,1 mm

Männliche und weibliche Adsorption Lebensdauer: 10.000 Zyklen

Elektrische:

Nennspannung:DC12V; Nennspannung: 3AMax.

Kontaktwiderstand der Federspitze: max. 50 Mio. Ohm.

Umweltverträglichkeit

Betriebstemperatur: -25°C bis +80°C

Umwelttest: Salzspray 24 Stunden

5Pin-Männliche Magnetverbindungen und weibliche Magnetverbindungsparameter:

Technische Zeichnung des 5Pin-Männlichen Magnetanschlusses

Technische Zeichnung des 5Pin-Frauenmagnetanschlusses

Vorteile des magnetischen Steckers:

1. Anstrengungslose Verbindung
✔ Automatische Adsorption ️ Ein intelligentes, benutzerfreundliches Design ermöglicht sofortige und sichere Verbindungen mit magnetischer Ausrichtung.
✔ Sturzschutz ️ Leicht von der Ladeoberfläche abgetrennt und gleichzeitig die Geräte stabil hält und versehentliche Stürze verringert.

2Unübertroffene Haltbarkeit
✔ Erweiterte Lebensdauer ️ für 100.000~200.000 Zyklen geeignet, um langfristige Zuverlässigkeit zu gewährleisten.
✔ IPX8 wasserdicht und staubdicht ️ Weiblicher Ende für raue Umgebungen ausgelegt (Untertauchen bis 1 M für 30 Minuten).

3. Hochleistungs-Ladung und Datenübertragung
✔ Schnellladung (5A10A) Unterstützt eine Hochstromübertragung für eine schnelle Stromzuführung.
✔ Hochgeschwindigkeits-Signalübertragung ersetzt traditionelles USB 2.0/HDMI 1.3, die eine Video/Audio-Signalübertragung mit stabiler Hochfrequenzleistung ermöglicht.

4. Anpassbares und sicheres Design
✔ Ästhetische Flexibilität
✔ Kurzschluss- und Fehlersicherheit ️ Eingebauter Schutz gegen Missbrauch und elektrische Störungen.

Anwendung von Magnetverbindungsprodukten:

Warum sollte UPE Ihr Partner sein?

1Professioneller Anpassungsservice
2. Schnelle Probenproduktion
3Strenges Qualitätskontrollsystem
4. Verarbeitung mit importierten Bestandteilen
5. Hochpräzise Prüfgeräte
6- angemessene Kostenkontrollverfahren
7. Umweltnormen für Produkte

Wie Sie Ihre Magnetverbindung bei UPE bestellen

1- Senden Sie Ihre Anforderungen.
Geben Sie Angaben an, z. B.:

.Typ des Steckers (Leistung, Daten, Hybrid, wasserdicht usw.)

.Nennwerte für Spannung und Strom

.Kabellänge und Spezifikationen

.Magnetische Polarität und Ausrichtung

.Menge und Lieferzeit

Besondere Anforderungen (IP-Klassifizierung, Abschirmung, Zertifizierungen usw.)

.Option 1: Füllen Sie das Formular für die Anfrage auf unserer Website aus.
.Option 2: E-Mail Ihre Spezifikationen direkt ansunion@upetech.net(oder Ihr benannter Ansprechpartner).

2Erhalten Sie ein individuelles Angebot.
Unser Ingenieursteam wird Ihre Anforderungen überprüfen.

Wir bieten ein wettbewerbsfähiges Angebot an, einschließlich:Preise/Leadtime/Prototyping-Optionen (falls erforderlich)

3Genehmigung und Bestätigung der Bestellung
Sobald das Angebot genehmigt ist, werden wir den Entwurf und den Produktionsplan fertigstellen.

Für neue Entwürfe können wir 3D-Modelle oder Proben zur Prüfung anbieten.

4. Produktion und Qualitätssicherung
UPE stellt Ihre Bestellung unter strengen Qualitätskontrollen her.

Wir können auf Anfrage Testberichte und Zertifizierungen zur Verfügung stellen.

5Schnelle Lieferung und Support
Ihre Bestellung wird über Ihre bevorzugte Logistikmethode (DHL, FedEx, Seefracht usw.) versandt.

Unser Team bleibt für technische Unterstützung und zukünftige Bestellungen verfügbar.

Zahlungsfrist:

50% Anzahlung (vorab gezahlt): Deckt die Produktionskosten (Materialien, Arbeitskräfte) ab.

50% Saldo (vor dem Versand bezahlt): Sicherstellung der Qualitätskontrolle und der Verpflichtung beider Parteien.

Zahlungsmethode:

T/T (Banküberweisung),PayPal,OCBC Bank

Empfehlung:

Bei Proben verwenden Sie PayPal (sicherer).

Bei Großbestellungen T/T verwenden (niedrigere Gebühren).

Probezeit:Inventarprobe 2-3 Arbeitstage/Maßnahme 5-7 Arbeitstage

Produktionszeit:10-15 Arbeitstag

Für:Amerika, Europa, Asien, Südafrika

Handelszeit:Ex-Zahlung

Fracht:Luft, See, Express

Dienstleistung:Hohe Qualität mit vernünftigem Preis, OEM-Service, jede spezielle Größe, Farbe, Designs sind akzeptabel
