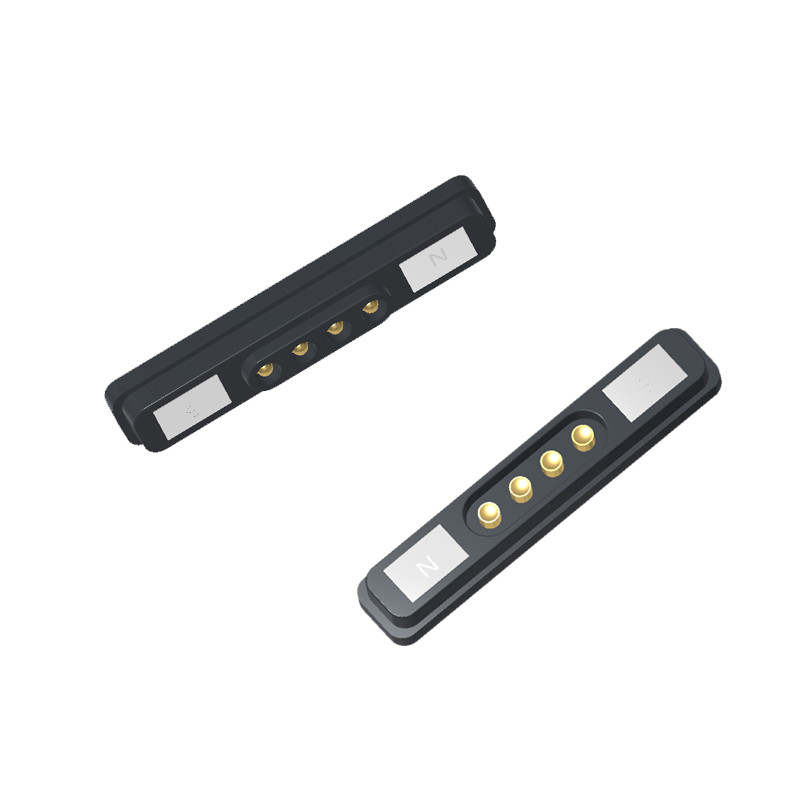

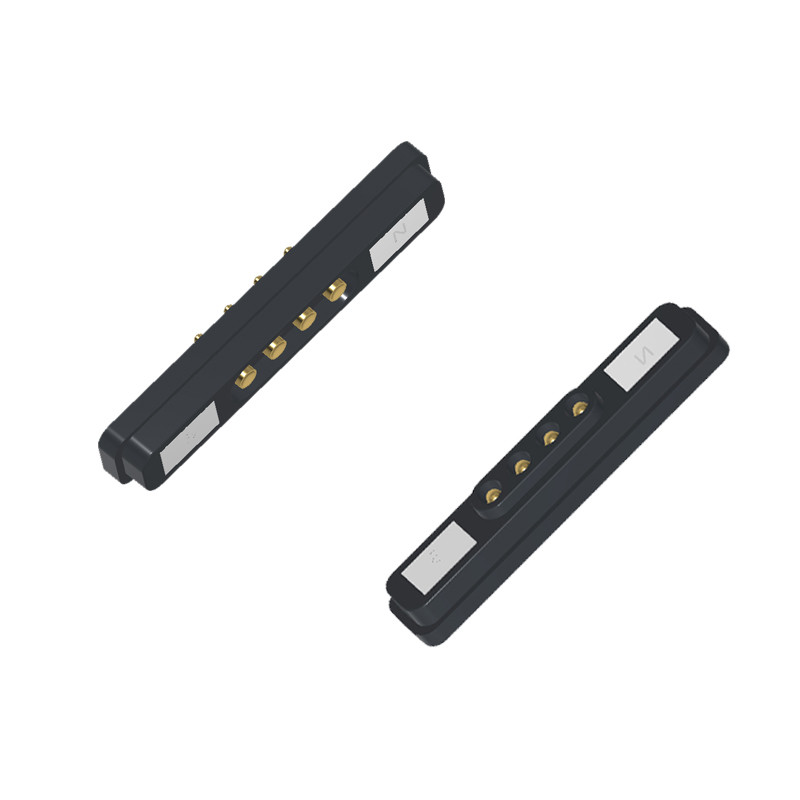

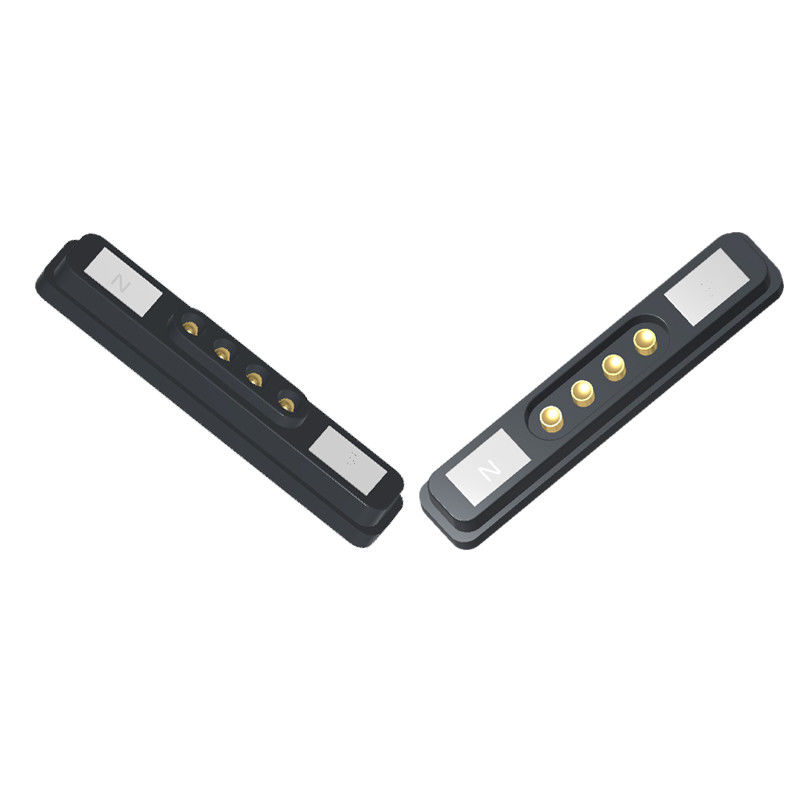

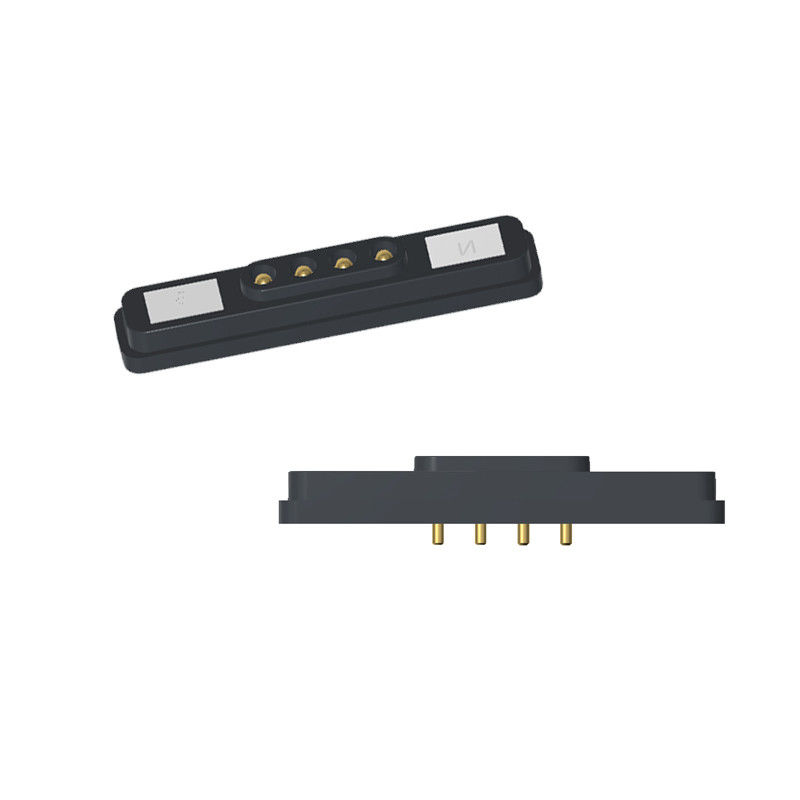

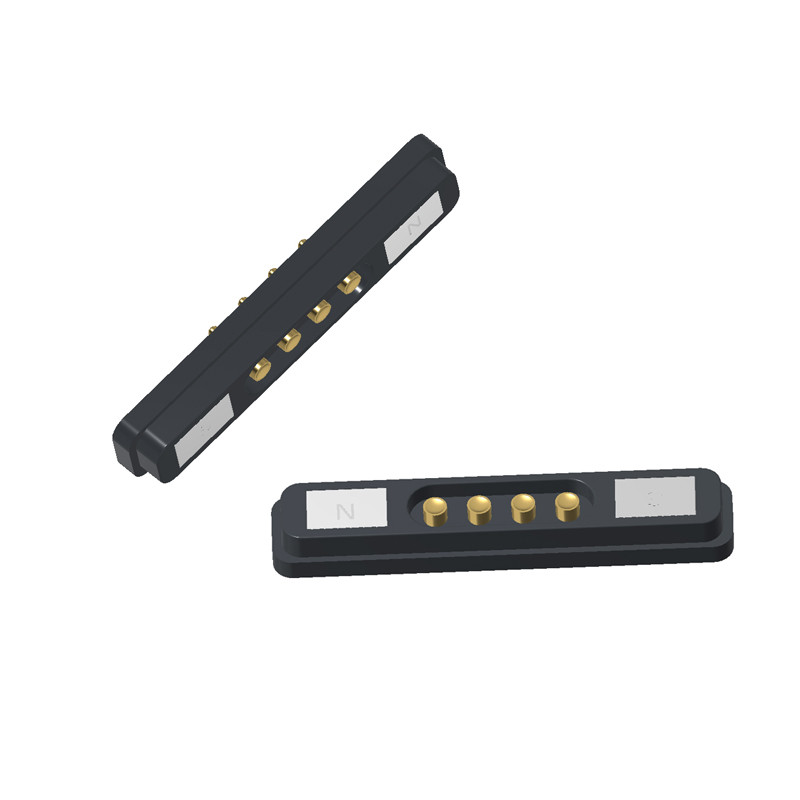

2.2mm Pitch Magnetic Connectors 12V 2A Magnetischer Pogo-Anschluss mit schwarzem Gehäuse

Standard 2.2mm Pitch 4 Pin männlicher und weiblicher magnetischer Pogo-Pin-Anschluss.

Konformitätsstandards
ROHS- und REACH-konform für alle Materialien und Beschichtungen.

Materialien
1- Das ist Pogo Pin.

Ausgangsmaterial: Messing C6801

Beschichtung: Gold (Au) 0,125 μm

2- Drehteile:

Ausgangsmaterial: Messing

Beschichtung: Gold (Au) 0,125 μm

3Wohnraum:

Material: Schwarzes HTN (Hochtemperatur-Nylon) + 30% Füllstoff

Flammbarkeit: UL94 V-0 (Flammschutzmittel)

Eigenschaft: Hochtemperaturbeständig

4Wohnraum:

Material: Schwarzes HTN (Hochtemperatur-Nylon) + 30% Füllstoff

Flammbarkeit: UL94 V-0 (Flammschutzmittel)

Eigenschaft: Hochtemperaturbeständig

5.Magneten:

Material: Neodym-Eisen-Bor (NdFeB) der N45-Klasse

Beschichtung: Nickel (Ni)

Mechanische Spezifikation

Kontaktkraft: 80 g ± 20 g bei 0,5 mm Arbeitslauf.

DurabiZeit: 10.000 Paarungszyklen (Lebenszeit-Test).

Adsorptionskraft:Weibliche Docking-Adsorptionskraft: 400 g ± 20%.

Umweltleistung

Betriebstemperaturbereich: -25°C bis +80°C.

Salzsprühprüfung: 24 Stunden (Validierung der Korrosionsbeständigkeit).

Elektrische Spezifikation

NennspannungGleichspannung 12 V.

Nennstrom2A max.

Kontaktwiderstand: ≤ 50mΩ (milliohm) pro Federspitze.

4Pin männliche weibliche magnetische Steckverbinder Parameter:

Technische Zeichnung des 4Pin-Männlichen Magnetanschlusses

Technische Zeichnung des 4Pin weiblichen Magnetanschlusses

RePCB-Layout empfehlenswert

Entfernen Sie die Ansicht der weiblichen magnetischen Stecker

Vorteile des magnetischen Steckers:

●Das Design von automatischen Adsorptionsanschlüssen zu humanisieren;

●Humanisierter Fallschutz: Er ist leicht von der Ladeoberfläche zu entfernen und nicht leicht zu entfernen;

●Lebensdauer: bis zu 100.000-200.000 Zyklen;

●Wasserdichtes Design: Das weibliche Ende des Geräts kann staub- und wasserdicht sein (IPX8);

● Schnelle Ladezeit: 5A-10A Magnetanschlussentwurf hält einer großen Stromübertragung stand;

●Das Erscheinungsbild des Magnetanschlusses kann nach dem Entwurf der Anwendungseinrichtung des Kunden angepasst werden;

●Anti-Kurzschlusskonstruktion des Produkts und Trugsicherheit;

●Hochfrequenzsignalübertragung realisieren, kann die traditionelle USB2.0 HDMI1.3-Funktion Video&Audio-Signalübertragung ersetzen

Anwendung von Produkten:

Häufig gestellte Fragen

1- Warum haben Sie uns gewählt?
Mit 100% Aufrichtigkeit wird unsere Firma den besten Service für Sie bieten, egal welche Produkte oder nach dem Verkauf.Wir bieten das vernünftigste Angebot und entwerfen hochwertige Proben nach Ihren Zeichnungen oder AnforderungenWir garantieren jedem Kunden nach dem Verkauf.

2Können Sie die Produkte für uns anpassen?
Wir freuen uns sehr, für Sie anpassen oder für Sie entwerfen. Bitte geben Sie uns Ihre Zeichnung oder Muster, und sagen Sie uns Ihre speziellen Anforderungen an die Produkte.Wir können so schnell wie möglich nach Ihren Anforderungen anpassen.

3- Wie viel kostet die Probe?
Wenn Waren auf Lager sind, stellen wir den Kunden kostenlos Proben zur Verfügung, aber Sie sollten die Fracht tragen.
Wenn Sie die Bedingungen anpassen, berechnen wir für die ordnungsgemäßen Kosten und erstatten einen angemessenen Anteil der Mustergebühr, wenn Sie eine Bestellung für uns haben!

4- Was ist mit Ihrer Lieferzeit?
Die Lieferzeit hängt von der Menge und Schwierigkeit der Bestellung des Kunden ab. Normalerweise wird die Lagerware innerhalb von 3 Tagen geliefert, während kundenspezifische Produkte innerhalb von 2 Wochen geliefert werden.

5- Was ist mit der Qualitätskontrolle?
Wir werden die Produkte testen und inspizieren, um die Qualität der Produkte zu gewährleisten, um Ihre Zufriedenheit zu erzielen. Qualität ist das Wichtigste in unserem Unternehmen, vom Material bis zur Lieferung,Alle werden doppelt überprüft und das Unternehmen bekommt IS09001 um dies sicherzustellen..

Wie kann die Magnetkabelverbindung bestellt werden?
* Identifizieren Sie Ihre Anforderungen ((Konnektorart, benötigte Menge, maßgeschneiderte Anforderungen, technische Spezifikationen)

*Verhandlung über Preise und Konditionen (Möglichkeit von Großrabatten).

*Bestätigen Sie die Bestelldetails (Konnektortyp, Menge, Anpassung).

* Bezahlen Sie (über PayPal, Banküberweisung oder andere sichere Methoden).

* Versand und Qualitätsprüfung
Verfolgen Sie die Sendung.

* Überprüfen Sie das Produkt bei der Ankunft, um die Qualität zu gewährleisten.

Zahlungsfrist:T/T, 50% Anzahlung, 50% Restbetrag

Zahlungsmethode:T/T,PayPal,OCBC

Probezeit:Inventarprobe 2-3 Arbeitstage/Maßnahme 5-7 Arbeitstage

Produktionszeit:10-15 Arbeitstag

Für:Amerika, Europa, Asien, Südafrika

Handelszeit:Ex-Zahlung

Fracht:Luft, See, Express

Dienstleistung:Hohe Qualität mit vernünftigem Preis, OEM-Service, jede spezielle Größe, Farbe, Designs sind akzeptabel

Schifffahrt

Fragen bitte an:Union@upetech.net
