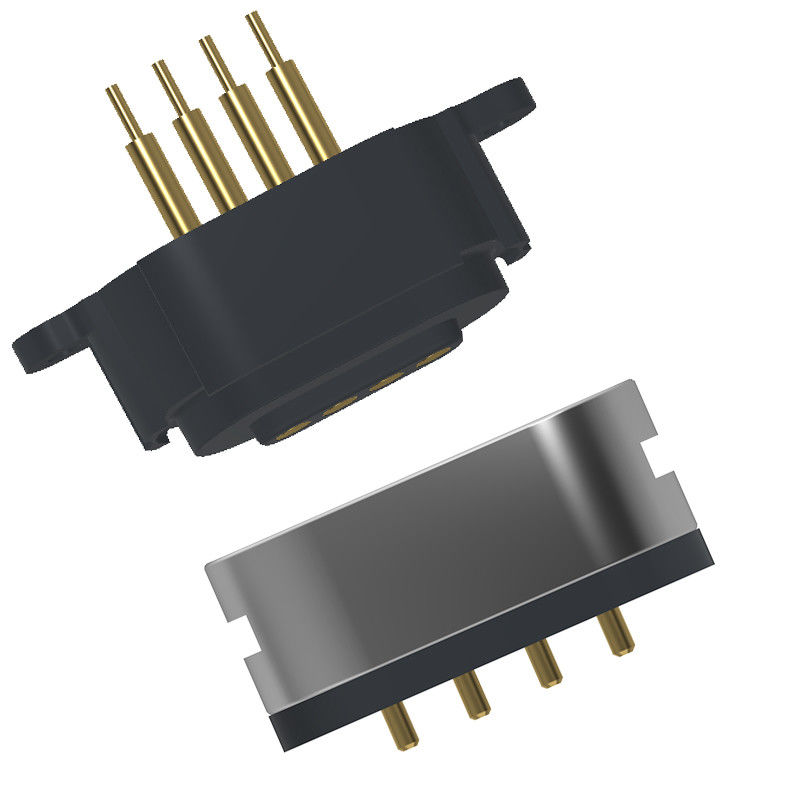

2.0mm Pitch 4pin DIP Männlich-Fraulich Magnetische Stromanschluss mit N52 Magnet
Material und Beschichtung entsprechen den Normen ROHS und REACH
100%ige Prüfung der Kurzschaltung und der offenen Schaltung
Material
Pogo-Stift/Drehteile:Messingplattierung Au 0,125um
Wohnungen:Bfehlen Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten.
Magnet: N52 NdFeB Plattierung Ni Cu Ni
Mechanische:
Kontaktkraft: 70 g ± 20 g, bei 0,8 mm Arbeitsstörche.
Lebensdauer: 10000 Zyklen Min.
Adsorptionskraftprüfung:Die weibliche Docking-Adsorption beträgt 600 g ± 20%.
Elektrische:
Nennspannung: 12 V.
Bewerteter Strom:2.0 maximal
Kontaktwiderstand der Federspitze: 50mΩ Max.
Umweltverträglichkeit
Betriebstemperatur: -25°C bis +80°C
Salzspray: 24 Stunden
4Pin-Magnetkabelanschlüsse Parameter:
|
Name
|
4Pin-Magnetanschluss
|
|
Typ
|
DIP
|
|
Ausrüstung
|
4pins oder individuell
|
|
Schwingung
|
3.0 mm
|
|
Farbe
|
Schwarz
|
|
Pogo-StiftDrehteile
|
mit einer Breite von nicht mehr als 20 mm
|
|
Wohnungen
|
Schwarze HTN
|
|
Magneten
|
NdFeB-N52-Beschichtung mit Ni
|
|
Federkraft
|
80g±20g, bei 0.8Ich arbeite für den Storch.
|
|
Mechanische Lebensdauer
|
10000 Zyklusmin..
|
|
Strom
|
2.0Eine
|
|
Spannung
|
Gleichspannung 12V
|
|
Kontaktwiderstand
|
50mΩ Max (PIN).
|
|
Hochspannungstest
|
AC1000 V0,5mA 3SEC / DC 1000V 0,5mA 3SEC.
|
|
Salzsprühprüfung
|
24 Stunden
|
|
Zertifizierung
|
ROHS- oder REACH-konforme Produkte
|
|
Prüfung
|
100% offene und kurze Prüfung
|
4Pin Männlicher Magnetanschluss Zeichengröße
4Pin weiblicher Magnetanschluss Zeichnung Größe
Männlicher Magnetanschluss explodiert
Weiblicher Magnetanschluss explodiert
Empfohlenes PCB-Layout:
Anwendung von Magnetverbindungsprodukten:
1.Tragbare Geräte, intelligente Positionierausrüstung, intelligente Armbänder für Kinder, intelligente Uhren, tragbare Mobiltelefone, Bluetooth-Headsets usw.) Datenkabel, Ladekabel,Magnetbanddraht-Endverbindung
2.Medizinische Ausrüstung,drahtlose Ausrüstung,Datenkommunikationsgeräte,Telekommunikationsgeräte,Automatisierungs- und Industriegeräte,Audiovisuelle Ausrüstung
3Luftfahrt, Luft- und Raumfahrttechnik, Militärkommunikation
4.Automobil-, Fahrzeugnavigations-, Prüf- und Messgeräte
5.Verbraucherelektronik ((Mobiltelefone, Tablet-Computer, Bluetooth-Headsets, Kamera, Uhr, tragbare elektronische Verbraucherprodukte und viele andere elektronische Bereiche.)
Warum sollte UPE Ihr Partner sein?
● Zuverlässig und langlebig
● Schnelle Planung und Lieferung
● Zuverlässige und ehrliche Partnerschaft
Wie kann die Magnetkabelverbindung bestellt werden?
* Identifizieren Sie Ihre Anforderungen ((Konnektorart, benötigte Menge, maßgeschneiderte Anforderungen, technische Spezifikationen)
*Verhandlung über Preise und Konditionen (Möglichkeit von Großrabatten).
*Bestätigen Sie die Bestelldetails (Konnektortyp, Menge, Anpassung).
* Bezahlen Sie (über PayPal, Banküberweisung oder andere sichere Methoden).
* Versand und Qualitätsprüfung
Verfolgen Sie die Sendung.
* Überprüfen Sie das Produkt bei der Ankunft, um die Qualität zu gewährleisten.
