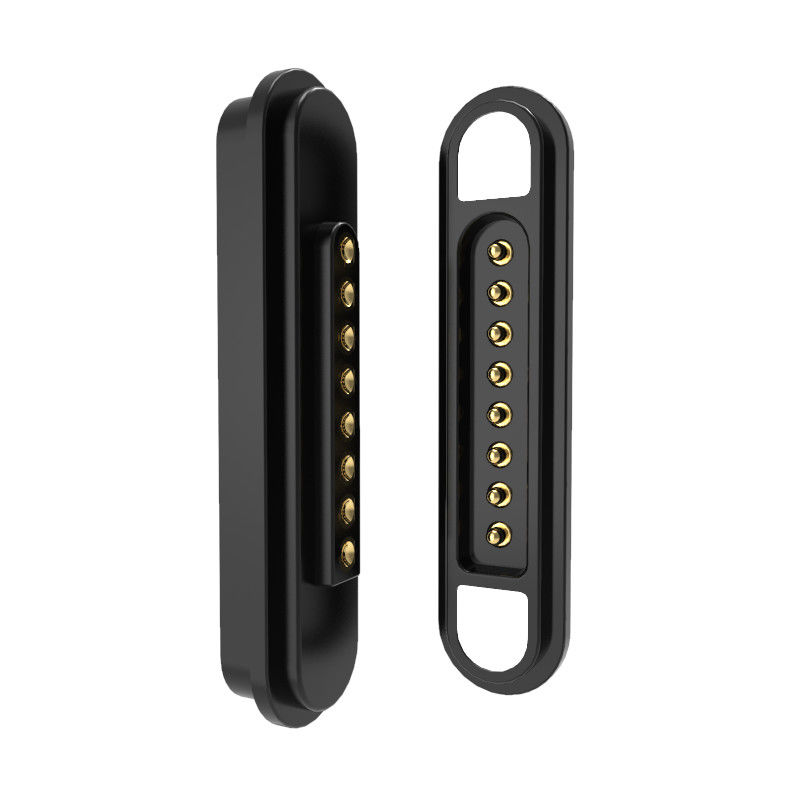

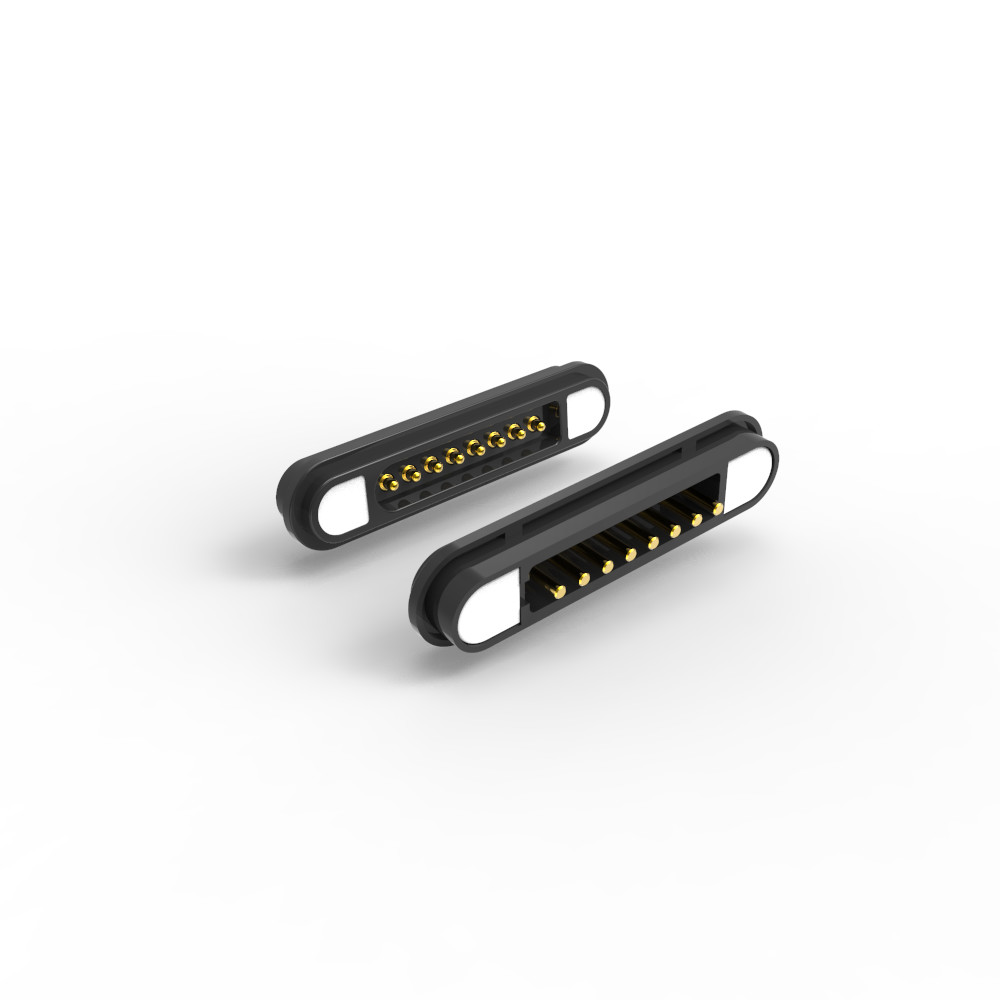

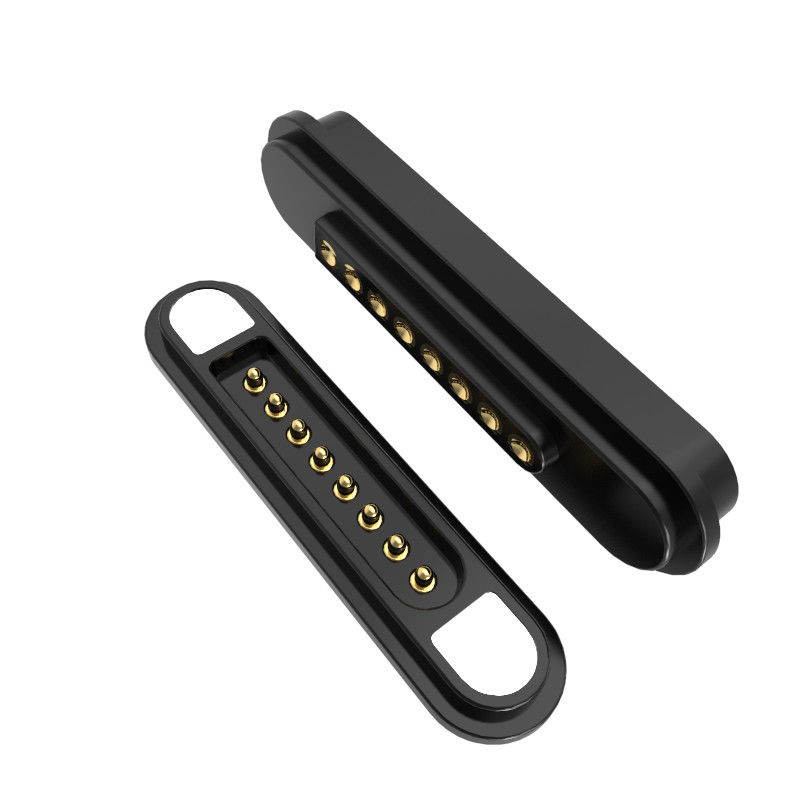

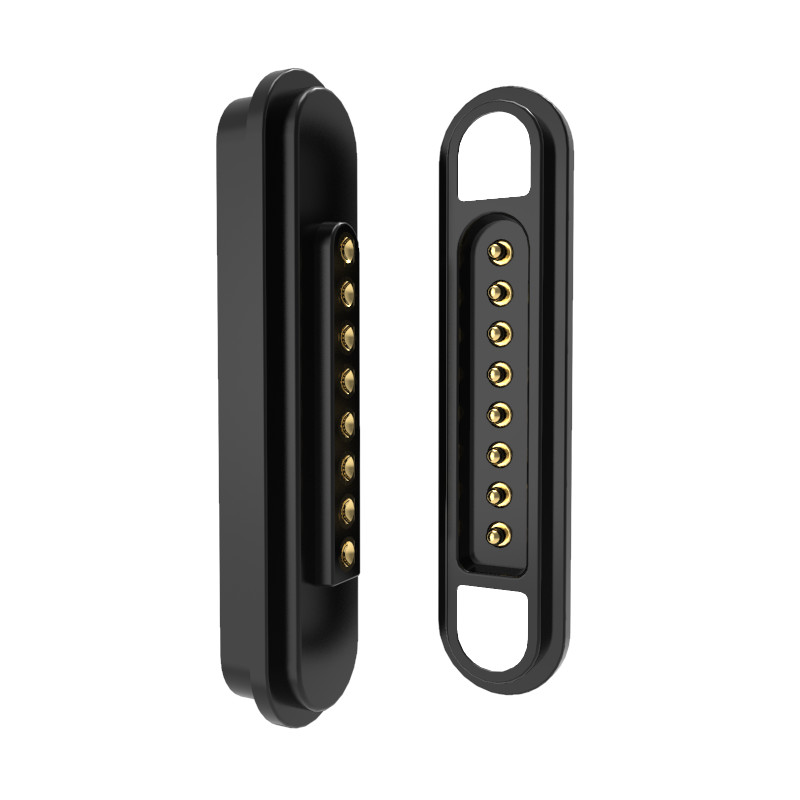

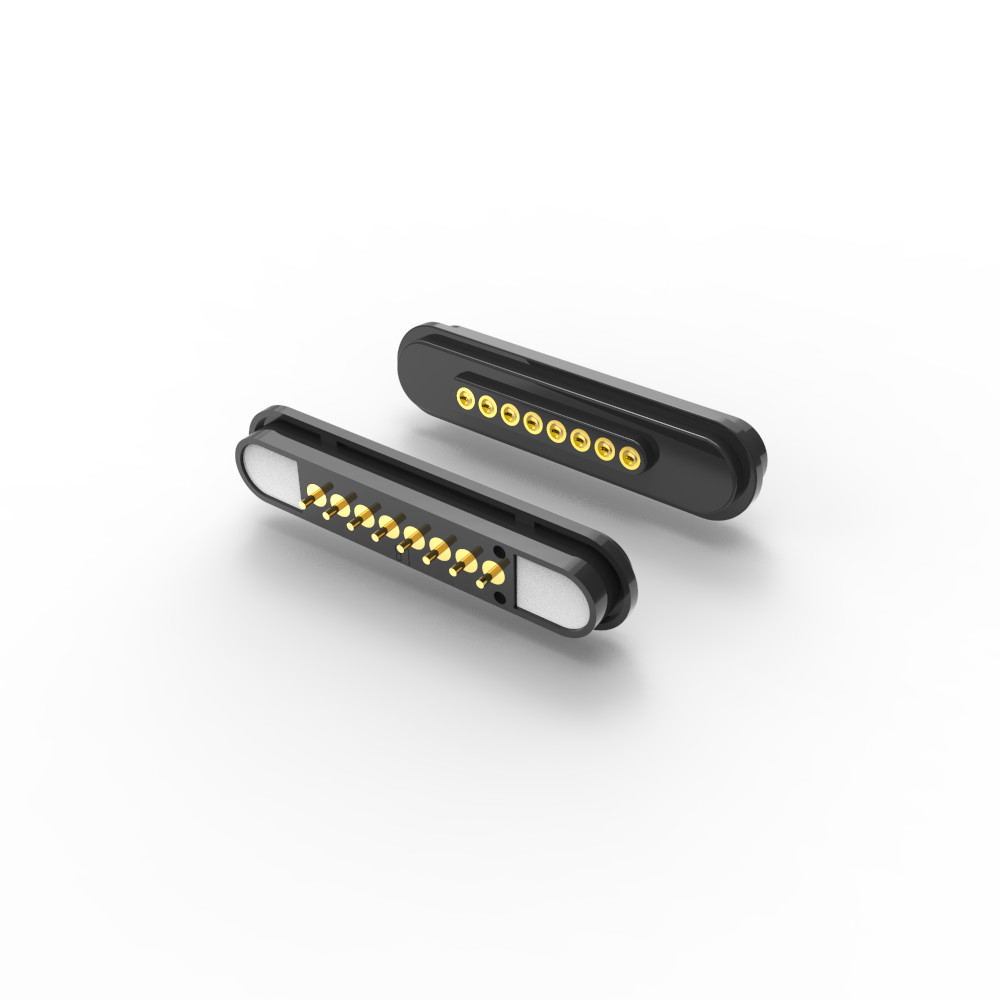

12V 8-Pin-Magnetanschluss 3A-Magnet-Pogo-Pin-Anschluss angepasster Adaptertyp

Typ des 8-Pin-Adapters und Stromansatz Magnetfeder-Pogo-Pin-Anschluss

UPE Professional Magnet Connector & Magnetic Cable Connector Hersteller für kundenspezifische Lösungen

UPE ist ein führender Hersteller von hochwertigen Magnetanschlüssen und Magnetkabelanschlüssen, spezialisiert auf innovative, zuverlässige und anpassbare Konnektivitätslösungen.Mit unserem Team von erfahrenen Designern und Ingenieuren, liefern wir maßgeschneiderte Magnetanschlussentwürfe, um Ihren spezifischen Anforderungen gerecht zu werden, sei es für industrielle, Verbraucher- oder spezielle Anwendungen.

Materialien und Bau

Pogo Pin/Weibliche Pin:

Ausgangsmaterial:mit einer Breite von nicht mehr als 20 mm

Beschichtung:Gold (Au) über Nickel (Ni) für eine überlegene Leitfähigkeit und Korrosionsbeständigkeit.

Kunststoffgehäuse:

Material:HTN + 30% UL94 V-0 (Schwarz) Hochtemperaturbeständig, flammschutzfähig.

Magnet:

Grade: NdFeB N52 (Seltene Erdenmagnet mit hoher Leistung)

Beschichtung: Nickel (Ni) für die Langlebigkeit.

Mechanische Leistung:

Die Federkraft:80 g ± 20 g (bei 1,0 mm Arbeitsschlag).

Mechanische Lebensdauer:50Mindestens 1000 Zyklen.

Magnetische Kraft:> 450 g (sichere Befestigung).

Umweltschutz:

Salzsprühprüfung:48 Stunden (korrosionsbeständig)

.

Elektrische Leistung:

Nennspannung:12 V.

Nennstrom:5.0A.

Kontaktwiderstand:≤ 50mΩ (pro Pin).

Hochspannungsprüfung:

AC 1000V / 0,5mA / 3 Sekunden.

Gleichstrom 1000 V / 0,5 mA / 3 Sekunden.

Sicherheitskonstruktion:Schutz gegen Kurzschluss.

Konformität und Zertifizierungen

RoHS- und REACH-konform- Umweltschonend und sicher für eingeschränkte Stoffe.

Wichtige Vorteile des Magnetanschlusses

✅ Robuste Konstruktion: Brandfeste Kunststoffe, goldbeschichtete Kontakte und N52 Magnete sorgen für eine lange Lebensdauer.

✅ Hohe Präzision: enge Toleranzen (z. B. Federkraft ± 20 g) für eine gleichbleibende Leistung.

✅ Sicherheitsorientiert: Besteht strenge elektrische und Umweltprüfungen (1000V HV, Salzspray).

✅ Vielseitig: Ideal für Anwendungen mit hohem Strom und hoher Zuverlässigkeit.

Parameter der 8-Pin-Magnetanschlüsse:

mit einer Breite von mehr als 10 mm, jedoch nicht mehr als 15 mm

mit einer Breite von mehr als 10 mm,

Empfohlenes PCB-Layout:

Auslegungstoleranz: ± 0,05 mm

Wettbewerbsvorteile der UPE-Gesellschaft:

1. Hochtechnologische Produktion
Verwendet fortschrittliche Fertigungstechniken für eine überlegene Produktqualität.

2Systematisches Managementsystem
Stromförmige Prozesse sorgen für Effizienz und Konsistenz in der Produktion.

3. ISO 9001 Zertifizierung
Beweist die Verpflichtung zur Einhaltung internationaler Qualitätsmanagementstandards.

4. RoHS-Konformität
Alle Produkte erfüllen die Vorschriften zur Beschränkung gefährlicher Stoffe (RoHS), um Umwelt- und Sicherheitsstandards zu gewährleisten.

5.Kürze Entwicklungszeit
Schnellere Prototypen- und Produktionszyklen, die eine schnellere Markteinführung ermöglichen.

6Wettbewerbsfähige Preise und stabile Qualität
Kosteneffiziente Lösungen ohne Kompromisse bei der Zuverlässigkeit.

Warum UPE wählen?

Spezialisierung:Wir entwerfen magnetische Pogo-Pin-Anschlüsse und andere Lösungen, die auf Ihre individuellen Bedürfnisse zugeschnitten sind.

End-to-End-UnterstützungVon der Konzeption bis zur Produktion bieten wir umfassende Forschungs- und Entwicklungs- und Fertigungsdienstleistungen.

Verschiedene Anwendungen:Unsere Steckverbinder sind für Langlebigkeit, Effizienz und nahtlose Verbindung in allen Branchen optimiert.

Partner von UPE für hochmoderne Lösungen für magnetische Steckverbinder, die Präzision, Leistung und Flexibilität kombinieren

Magnetische Steckverbinder:

Zahlungsmethode:T/T,PayPal,OCBC

Probezeit:Inventarprobe 2-3 Arbeitstage/Maßnahme 5-7 Arbeitstage

Produktionszeit:10-15 Arbeitstag

Für:Amerika, Europa, Asien, Südafrika

Handelszeit:Ex-Zahlung

Dienstleistung:Hohe Qualität mit vernünftigem Preis, OEM-Service, jede spezielle Größe, Farbe, Designs sind akzeptabel
