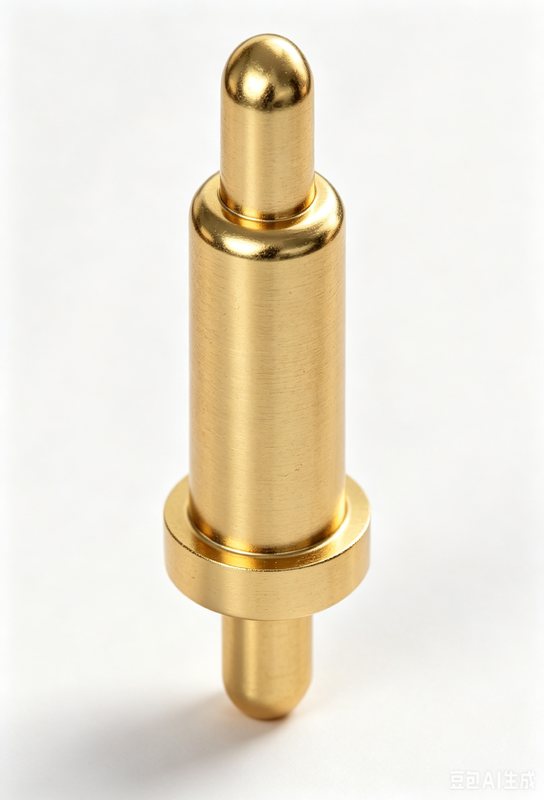

Doppelkopf-Feder-Pogo-Kontaktstift Pogo-Pin

Markenbezeichnung:	UPE
Modellnummer:	Zwei-Kopf-Pogo-Stift
MOQ:	10000
Preis:	$0.1-$0.5
Verpackungsdetails:	PET-Taschen
Zahlungsbedingungen:	T/T

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

ISO9001

Name:

Zwei-Kopf-Pogo-Stift

Material:

Messing C3604, SUS304

Kontaktwiderstand:

50 mΩ Max bei Arbeitshöhe

Betriebstemperatur:

-40°C bis +130°C innerhalb von 24 Stunden.

Salzspray -Test:

Farbe:

Versorgungsmaterial-Fähigkeit:

50 KPCS/Tag

Hervorheben:

Doppelkopf-Pogo-Kontaktstift

Federgefüllter POGO-Stift

Pogo-Pin mit Doppelkopf

Produktbeschreibung

Doppelkopf-Federstecknadel

UPE bietet professionelle POGO-PIN-Kundendienstleistungen an, mit verschiedenen Formen und kleinen Strukturen. Wir fertigen POGO-PINs für hohe Ströme von 15A bis 30A. Unterschiedliche Produkte und POGO-PIN-Lösungen können nach spezifischen Kundenanforderungen entworfen werden.

Ein Pogo-Pin ist ein elektrischer Verbinder, der zur Herstellung temporärer Verbindungen zwischen zwei Stromkreisen verwendet wird. Er besteht aus einem federbelasteten Stößel in einem Gehäuse, der Kompression ermöglicht und einen zuverlässigen Kontakt aufrechterhält, wenn er gegen leitende Oberflächen gedrückt wird.

Produktspezifikationen

Parameter	Spezifikation
Name	Doppelkopf-Pogo-Pin
Stößelmaterial	Messing C3604
Gehäusematerial	Messing C3604
Feder Material	SUS304
Mechanische Lebensdauer	Mindestens 50.000 Zyklen
Kontaktwiderstand	Maximal 50mΩ
Betriebstemperatur	-40°C bis +130°C
Beständigkeit gegen Lötwärme	260°C ±5°C für 20s ±2s
Salzsprühtest	48 Stunden
Zertifizierung	ROHS oder REACH-konform
Prüfung	100% Öffnungs- und Kurzschlusstest

Verfügbare äußere Strukturen

Wir bieten 8 Arten von POGO-PINs mit äußerer Struktur zur Auswahl für Kunden an. Die Gesamthöhe der Standard-POGO-PINs reicht von 2,8 mm bis 11,0 mm (ohne die Lötstiftdicke des DIP-Pogo-Pins).

SMT

Flaches Bodendesign für einfaches Löten auf der Leiterplatte mit guter Stabilität.

DIP

Positionierungsstift verhindert Abweichungen beim Schweißen der Leiterplatte mit fester Verbindung.

Doppelkopf

Bidirektionale Board-to-Board-Verbindung ohne Schweißanforderungen.

Rechtwinklig

Gebogenes Stiftdesign zur Platzoptimierung, geeignet für das Löten von Drähten.

Lötbecher

Ideal für Kabelprodukte mit einfacher Drahtschweißfähigkeit.

Schraubtyp

Kundenspezifische Spezifikationen zur Erfüllung vielfältiger Kundenanforderungen.

Einteiliger Typ

Hohe Strombelastbarkeit mit kundenspezifischen Designoptionen.

Kugeltyp

Seitliche Kraftfähigkeit mit kundenspezifischen Designoptionen.

Interne Strukturoptionen

Struktur A: Schräger Stößel

Konventionelle Verwendung mit stabiler Impedanz und langer Lebensdauer. SMT- und DIP-Anwendungen. Kann den begrenzten Arbeitsweg nicht überschreiten.

Struktur B: Gebohrter Stößel

Maximale Kompression auf begrenztem Raum. SMT- und DIP-Anwendungen. Vermeiden Sie es, den begrenzten Weg und übermäßigen Strom zu überschreiten.

Struktur C: Flacher Stößel

Einfache Bearbeitung für platzbeschränkte Anwendungen. SMT- und DIP-Anwendungen. Vermeiden Sie es, den begrenzten Weg und übermäßigen Strom zu überschreiten.

Struktur D: Isolierperlen

Stabile Impedanz für Ströme über 10A. SMT- und DIP-Anwendungen. Kann den begrenzten Arbeitsweg nicht überschreiten.

Struktur E: Doppelte Kompression

Platzsparende Konstruktion für Board-to-Board-Docking mit großer Kompression. Kann den begrenzten Arbeitsweg nicht überschreiten.

Struktur F: Vier-teilige Kombination

Hohe Pressglätte, geringe Stößelablenkung, wasser- und staubdicht. Ideal für Hochstrom- und Hochleistungsanwendungen.

Struktur G: Zwischenwellenkompression

Einfache Struktur, die hohen Strom leiten kann. Schweißen von Hochstromanwendungen. Kann den begrenzten Arbeitsweg nicht überschreiten.

Struktur H: Kugeldruckkontakt

Einfache Struktur mit einfacher Verarbeitung. Anwendungen mit kleinem Arbeitsweg. Kann den begrenzten Arbeitsweg nicht überschreiten.

Produkt Anwendungen

Leiterplatten
Digitalkameras / Medizinprodukte / Druckerkartuschen
Golfgriffe / Elektrofahrzeuge / Telefonieanwendungen
Herzschrittmacher / Autoladegeräte / Luftreiniger
LED-Flutlicht / LED-Taschenlampen / Tablets / Laptops / PCs
Powerbanks / Digitalprodukte / Kleine Haushaltsgeräte
Ladeprodukte / Signalübertragungsprodukte

Warum UPE wählen?

Anpassung & Flexibilität: Maßgeschneiderte Lösungen für spezifische Anforderungen
Schnelle Muster: Beschleunigte Markteinführung mit schneller Prototypenentwicklung
Strenge Qualitätskontrollen: Umfassende Tests, einschließlich Wareneingangsprüfung, In-Prozess-Kontrollen, 100% Endprüfung und Konformitätsprüfung
Kundenorientierte QC-Flexibilität: Anpassungsfähige Qualitätskontrollprozesse
Echtzeit-QC-Zusammenarbeit: Kontinuierliche Qualitätsüberwachung und -verbesserung

Leistungsparameter

Komponente	Materialoptionen
Gehäusematerial	Messing, Berylliumkupfer, Phosphorbronze
Stößelmaterial	Messing, Berylliumkupfer, Phosphorbronze, Edelstahl
Federoptionen	Edelstahl, Musikdraht
Beschichtungsanforderungen	Gold (Au), Silber (Ag), Palladium-Nickel (Pd-Ni)
Nennstrom	1A, 2A, 3A, 5A, 15A, 30A (strukturabhängig)
Nennspannung	DC 12V, 24V
Kontaktwiderstand	Maximal 30mΩ, 50mΩ (im Ruhezustand)
Lebensdauertest	Mindestens 50.000 Zyklen, maximal 1.000.000 Zyklen
Reflow-Temperatur	265°, 4-5 Sekunden

Zuverlässigkeitsprüfung

Testtyp	Spezifikation
Haltekraft	500±50 Zyklen pro Stunde, mindestens 50.000 Zyklen
Luftfeuchtigkeit	90-95% RH bei 40°C ±2°C für 96 Stunden
Beständigkeit gegen Lötwärme	265°C +10/-0°C für 30-35 Sekunden
Salzsprühnebel	5±1% Salzlösung bei 35+1°C/-2°C für 48 Stunden
Federkrafttest	100g ±20g bei Arbeitshöhe
Temperaturlebensdauer	85°C ±2°C für 96 Stunden
Lötbarkeit	265±5°C, 60/40±5% Sn/Pb-Lötmittel für 4,0-5,0 Sekunden
Kontaktwiderstand	Teststrom maximal 100mA, Spannung maximal 20mV

Prüfgeräte

Unser unabhängiges Labor verfügt über umfassende Prüfgeräte, darunter Einsteckkraftprüfmaschinen, Zweidimensionale Projektoren, Dickenmessgeräte, automatische Inspektionsmaschinen, Isolationswiderstandsprüfer, metallographische Probenpoliergeräte, Salzsprühtester, Stromtemperaturanstiegstester, Last-Hubkurveninstrumente, ROHS-Tester, Rauheitsprüfer, elastische Impedanzprüfer und Lebensdauertester.

Wettbewerbsvorteile

Hochtechnologieproduktion: Fortschrittliche Fertigungstechniken für überlegene Qualität
Systematisches Managementsystem: Optimierte Prozesse, die Effizienz und Konsistenz gewährleisten
ISO 9001 Zertifizierung: Verpflichtung zu internationalen Qualitätsstandards
RoHS-Konformität: Erfüllt Umwelt- und Sicherheitsvorschriften
Kurze Entwicklungszeit: Schnellere Prototypen- und Produktionszyklen
Wettbewerbsfähige Preise & Stabile Qualität: Kostengünstige Lösungen ohne Kompromisse bei der Zuverlässigkeit

Bestellinformationen

Service	Details
Zahlungsmethoden	T/T (Banküberweisung), PayPal, OCBC Bank PayPal für Muster empfohlen, T/T für Großbestellungen
Muster Lieferzeit	Muster ab Lager: 2-3 Werktage Kundenspezifisches Muster: 5-7 Werktage
Produktions Lieferzeit	10-15 Werktage
Bediente Märkte	Amerika, Europa, Asien, Südafrika
Handelsbedingungen	EXW
Frachtoptionen	Luftfracht, Seefracht, Express
Dienstleistungen	Hohe Qualität zu angemessenen Preisen, OEM-Dienstleistungen, kundenspezifische Größen, Farben und Designs

Verpackung & Versand

Kontaktieren Sie uns

Bei Fragen kontaktieren Sie uns bitte unter: union@upetech.net
