angepasste PCB Mount Pogo Pins

Doppelkopf-Feder-belastete PCB-Pins

Füllflächige PCB-Pins 3A

Produkt-Beschreibung

Zusammengepasste 3A Doppelkopf-Feder-belastete Pogo-Stift für Leiterplatte

Customized Double Head Pogo Pin für PCB-Board, UPE ist ein professioneller Hersteller von Pogo Pin und Pogo Pin-Anschluss und bietet professionellen POGO PIN-Anpassungsservice.

UPE Pogo Pin Interne Struktur nach Kundenanforderungen, um einer geeigneten zu entsprechen

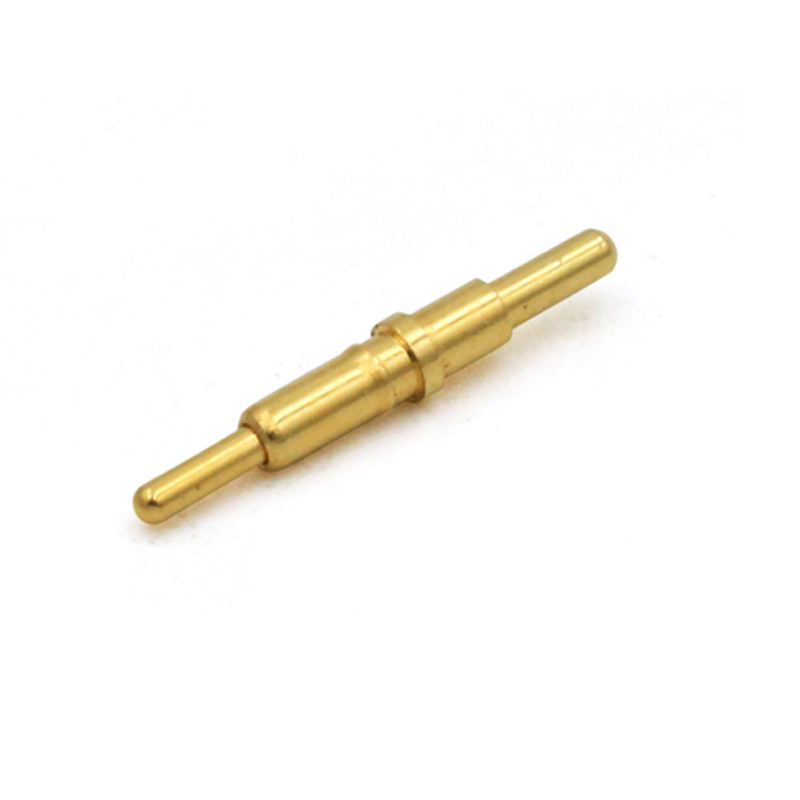

angepasste PCB Mount Pogo Pins Doppelkopf Feder geladenen PCB Pins 3A für PCB-Board 0

UPE Pogo Pin Außenstruktur:

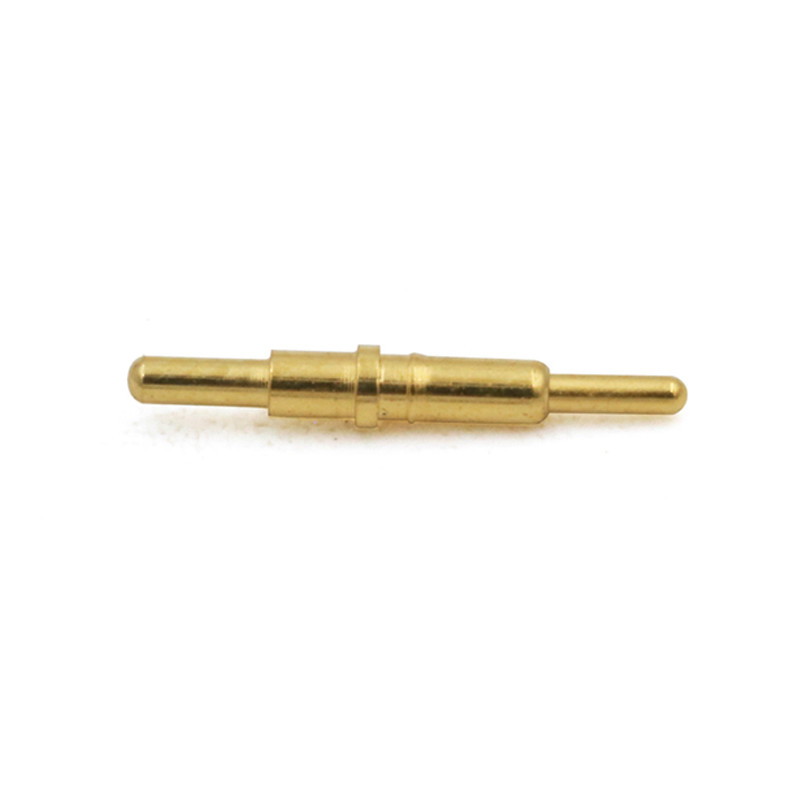

angepasste PCB Mount Pogo Pins Doppelkopf Feder geladenen PCB Pins 3A für PCB-Board 1

Leistung des Pogo-Pin-Parameters mit Feder:

Name der Teile	Leistungstabelle der Parameter
Fassmateria	mit einer Breite von nicht mehr als 20 mm	Berylliumkupfer	Phosphor Bronze
Stoff des Zerschlusses	mit einer Breite von nicht mehr als 20 mm	Berylliumkupfer	Phosphor Bronze	mit einer Breite von nicht mehr als 20 mm
Frühjahrsoptionen	Stainle	Musikdraht
Anforderungen an die Plattierung	Gold-Au	Silber-Ag	Palladium-Nickel (Pd-Ni)
Nennstrom	1A, 2A, 3A, 5A, 15A oder 30A (verschiedene Strukturen)
Nennspannung	Gleichspannung 12V 24V
Kontaktwiderstand	30mΩ 50mΩ Max. (Stillstand)
Lebensdauerprüfung	50,000 Zyklen Min. 1000.000 Zyklen Max.
Rückflusstemperatur.	265°, 4 bis 5 Sekunden
Zuverlässigkeitsprüfung der POGO PIN
Aufbewahrungskraft	Bei einem Nennradlauf von 500±50 pro Stunde50,000 Zyklen mindestens
Luftfeuchtigkeit	EIA-364-31,Prüfmethode II, Bedingung A: Die Versuchsperson hat Verbindungen mit einer relativen Luftfeuchtigkeit von 90% bis 95% RH und einer Temperatur von 40 °C ± 2 °C und relativer Luftfeuchtigkeit 96 Stunden lang gekoppelt.
Widerstandsfähigkeit gegen Schweißwärme	EIA-364-56,Verfahren 5,Ebene 2 265°C+10/-0°C für 30 bis 35 Sekunden
Salzspray	EIA-364-26,Prüfbedingung B Versuchspersonen, die Verbindungen mit einer Salzlösung von 5±1% verbinden Konzentration bei 35+1°C/-2°C für 48 Stunden.
Federkraftprüfung	Normaler Kraftprüfverfahren, 100 g ± 20 g bei Arbeitshöhe
Temperaturlebensdauer	EIA-364-17,Prüfmethode A,Bedingung 4,Prüfzeitbedingung A Versuchsperson gepaart Verbindungen für 96 Stunden bei 85 °C ± 2 °C.
Schweißbarkeit	EIA-364-52 Tauchen Sie in das 265±5°C, 60/40±5% Sn/pb-Lötmittel für 4,0 bis 5,0 Sekunden ein
Kontaktwiderstand	EIA-364-23 Der Kontaktwiderstand wird mit einem Prüfstrom von maximal 100 mA und einer Spannung von maximal 20 mV gemessen.

Anwendung des Produkts:
1)PCB-Platten;
2)Digitale Kamera/Medizinische Produkte/Druckerpatronen;
3) Golfgriff/Elektrofahrzeuge/Telefonieanwendungen;
4) Herzdefibrillator/Autoladung/Luftreiniger;
5)LED-Flachleuchten/LED-Blitz/Tablet/Laptop/PC;
6)Strombank/Digitale Produkte/Kleine elektrische Haushaltsanwendungen;
7)Ladeprodukte/Signalübertragungsprodukte usw.

Warum wählen KundenUPE?
1.Pogo Pinprofessioneller Anpassungsdienst
Verschiedene Produkte und Lösungen können je nach Kundenbedarf konzipiert werden

2. Schnelle Probenproduktion
Standardprodukt 2-3 Tage Probe, neue kundenspezifische Probe 7 Werktage, Formöffnungsprodukt 12 Tage

3Strenges Qualitätskontrollsystem
Das Qualitätskonzept durchläuft zunächst den gesamten Produktions- und Inspektionsprozess und kontrolliert jeden Prozess streng, um die Qualität der Kundenzufriedenheit zu gewährleisten.

4. Verarbeitung mit importierten Bestandteilen
Eine kleine Anzahl von Nadelschwellen wird aus importierten Präzisionsdrehmaschinen bearbeitet, und die meisten Nadelschwellen sind aus importiertem Kaltstempelwerk für höhere Stabilität hergestellt.

5. Hochpräzise Prüfgeräte
Bereitstellung genauer und genauer Prüfungen zur kontinuierlichen Verbesserung der Produktqualität

6- angemessene Kostenkontrollverfahren
Kosten sparen, Abfall beseitigen, Prozesse optimieren und die Kostenwettbewerbsfähigkeit hervorheben

7. Umweltnormen für Produkte
Das Produkt entspricht der EU-RoHS-Norm und erfüllt die Anforderungen für Halogen

Qualitätsmanagementprozess:
Von der Materialbeschaffung über die geöffnete Formprobe bis hin zum gesamten Produktionsprozess, Schicht für Schicht, Kontrolle, vollständige Qualitätskontrolle,Um sicherzustellen, dass die Lieferung von Produkten den Bedürfnissen der Kunden entspricht, um eine qualifizierte Produktquote von mehr als 98% zu erreichen.

Größe und Tag:

Herkunftsort:	China
Markenname:	UPE
Zertifizierung:	ISO9001

Min Bestellmenge:	10000
Preis:	$0.1-$0.5
Verpackung Informationen:	PE
Lieferzeit:	10-12 Arbeitstage
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	50 KPCS/Tag
