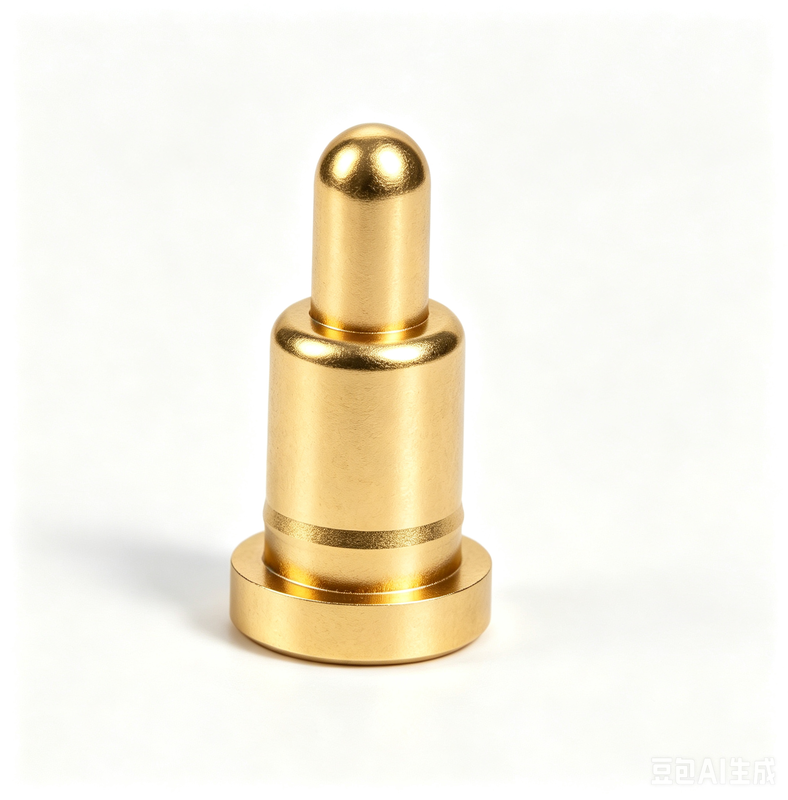

Federbelastete SMT-Kontakte Pogo-Pin

Markenbezeichnung:	UPE
Modellnummer:	Federbelasteter SMT-Pogo-Pin
MOQ:	10000
Preis:	$0.1-$0.5
Verpackungsdetails:	PET-Taschen
Zahlungsbedingungen:	T/T

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

ISO9001

Name:

Federbelasteter SMT-Pogo-Pin

Material:

Messing C3604, SUS304

Aktuell:

Stromspannung:

Mechanisches Leben:

50000 Zyklen Min..

Kontaktwiderstand:

50 mΩ Max bei Arbeitshöhe

Betriebstemperatur:

-40°C bis +130°C innerhalb von 24 Stunden.

Salzspray -Test:

Versorgungsmaterial-Fähigkeit:

50 KPCS/Tag

Hervorheben:

Federbelastete SMT POGO-Pin

Kontaktpunkte für Pogo-Pins

Pogo-Stift mit Federkontakten

Produktbeschreibung

Federbelastete SMT-Kontakte Pogo Pin

UPE bietet professionelle POGO PIN-Kundendienstleistungen an, die verschiedene Formen und kleine Strukturen anbieten. Wir fertigen Pogo Pins für hohe Ströme von 15A bis 30A. Unterschiedliche Produkte und Pogo Pin-Lösungen können nach spezifischen Kundenanforderungen entworfen werden.

Ein Pogo Pin ist ein elektrischer Verbinder, der zur Herstellung temporärer Verbindungen zwischen zwei Stromkreisen verwendet wird. Er besteht aus einem federbelasteten Stößel in einem Gehäuse, der Kompression ermöglicht und bei Kontakt mit leitfähigen Oberflächen einen zuverlässigen Kontakt aufrechterhält.

Äußere Strukturen von Pogo Pins

Wir bieten 8 Arten von POGO PINs mit äußerer Struktur zur Auswahl für Kunden an. Standard-POGO-PINs sind mit Gesamthöhen von 2,8 mm bis 11,0 mm (ohne die Länge des DIP-Pogo-Pin-Schwanzes) ausgelegt.

SMT-Struktur

Gute Stabilität mit flachem Bodengehäuse für einfaches Löten auf Leiterplatten.

DIP-Struktur

Verfügt über einen Positionierungsstift am Gehäuseende für präzises Schweißen auf Leiterplatten ohne Abweichungen.

Doppelkopf-Struktur

Bietet Flexibilität bei bidirektionalen Board-to-Board-Verbindungen ohne Schweißanforderungen.

Rechtwinklige Struktur

Das gebogene Schwanzdesign bietet Optionen zur Platzoptimierung und kann mit Drähten verlötet werden.

Lötbecher-Struktur

Geeignet für Kabelprodukte mit einfachen Drahtlötfähigkeiten.

Schraubstruktur

Spezielle Spezifikationen zur Erfüllung vielfältiger Kundenanforderungen mit kundenspezifischen Optionen.

Einteilige Struktur

Kann hohe Ströme führen und an spezifische Kundenbedürfnisse angepasst werden.

Kugeltyp-Struktur

Unterstützt seitliche Kräfte und kann an Kundenanforderungen angepasst werden.

Innere Strukturen von Pogo Pins

Wir wählen passende innere Strukturen entsprechend den Kundenanforderungen aus:

Struktur A: Schräger abgeschrägter Stößel

Konventionelle Verwendung mit stabiler Impedanz und langer Lebensdauer. Anwendung: Regelmäßige Verwendung von SMT & DIP. Vorsichtsmaßnahmen: Die maximale Arbeitslänge darf nicht überschritten werden.

Struktur B: Gebohrter Stößel

Maximale Kompression auf begrenztem Raum. Anwendung: Regelmäßige Verwendung von SMT & DIP. Vorsichtsmaßnahmen: Die maximale Hublänge oder übermäßige Strombelastung darf nicht überschritten werden.

Struktur C: Flacher Stößel

Einfache Bearbeitung für Raumstrukturen basierend auf A & B. Anwendung: Regelmäßige Verwendung von SMT & DIP. Vorsichtsmaßnahmen: Die maximale Hublänge oder übermäßige Strombelastung darf nicht überschritten werden.

Struktur D: Gehäuse mit Isolierperlen

Stabile Impedanz, geeignet für Ströme über 10A. Anwendung: Regelmäßige Verwendung von SMT & DIP. Vorsichtsmaßnahmen: Die maximale Arbeitslänge darf nicht überschritten werden.

Struktur E: Doppelseitiger Kompressionsstößel

Platzsparender Entwurf mit großer Distanz und großer Kompression für Board-to-Board-Kontakt. Anwendung: Board-to-Board-Docking. Vorsichtsmaßnahmen: Die maximale Arbeitslänge darf nicht überschritten werden.

Struktur F: Vierteilige Kombination

Hohe Pressglätte, geringe Stößelablenkung, wasser- und staubdicht mit verlängerter Lebensdauer. Anwendung: Hoher Strom, hohe Leistung, wasser- und staubdichte Anforderungen.

Struktur G: Zwischenwellenkompression

Einfache Struktur, die hohe Ströme führen kann. Anwendung: Schweißen von Hochstromanwendungen. Vorsichtsmaßnahmen: Die maximale Arbeitslänge darf nicht überschritten werden.

Struktur H: Kugeldruckkontakt

Einfache Struktur mit einfacher Verarbeitung. Anwendung: Verwendung mit kleinem Arbeitsweg. Vorsichtsmaßnahmen: Die maximale Arbeitslänge darf nicht überschritten werden.

Anwendungsbereiche von Pogo Pins

Warum UPE wählen?

Individualisierung & Flexibilität
Schnelle Muster = Schnellere Markteinführung
Jeder Verbinder durchläuft strenge Qualitätskontrollen (Wareneingangsprüfung, In-Prozess-Qualitätskontrollen, 100% Endprüfung, Rückverfolgbarkeit & Konformität)
Kundenorientierte QC-Flexibilität
Echtzeit-QC-Zusammenarbeit

Leistungsparameter von federbelasteten Pogo Pin-Steckverbindern

Teilenamen	Parameter-Leistungstabelle
Gehäusematerial	Messing \| Berylliumkupfer \| Phosphorbronze
Stößelmaterial	Messing \| Berylliumkupfer \| Phosphorbronze \| Edelstahl
Federoptionen	Edelstahl \| Musikdraht
Beschichtungsanforderungen	Gold-Au \| Silber-Ag \| Palladium-Nickel (Pd-Ni)
Nennstrom	1A, 2A, 3A, 5A, 15A oder 30A (unterschiedliche Strukturen)
Nennspannung	DC 12V 24V
Kontaktwiderstand	30mΩ 50mΩ Max. (Ruhezustand)
Lebensdauertest	50.000 Zyklen Min. 1.000.000 Zyklen Max.
Reflow-Temperatur	265°, 4~5 Sek.

POGO PIN Zuverlässigkeitsprüfung

Testtyp	Spezifikationen
Haltekraft	Bei Nennzyklierung von 500±50 pro Stunde, mindestens 50.000 Zyklen
Luftfeuchtigkeit	EIA-364-31, Prüfverfahren II, Bedingung A: 90-95% RH bei 40°C ± 2°C für 96 Stunden
Beständigkeit gegen Lötwärme	EIA-364-56, Verfahren 5, Stufe 2: 265°C+10/-0°C für 30-35 Sekunden
Salzsprühtest	EIA-364-26, Prüfbedingung B: 5±1% Salzlösung bei 35+1°C/-2°C für 48 Stunden
Federkrafttest	Prüfverfahren für Normalkraft, 100g±20g bei Arbeitshöhe
Temperaturlebensdauer	EIA-364-17, Prüfverfahren A, Bedingung 4: 85°C±2°C für 96 Stunden
Lötbarkeit	EIA-364-52: Eintauchen in 265±5°C, 60/40±5% Sn/Pb Lot für 4,0-5,0 Sekunden
Kontaktwiderstand	EIA-364-23: Prüfstrom 100 mA maximal, 20 mV Spannung maximal

Prüfgeräte

Wir unterhalten ein unabhängiges Labor, das mit experimentellen Geräten ausgestattet ist, darunter:

Einsteckkraft-Prüfmaschine
Zweidimensionales Projektor
Dickenmesser
Automatische Inspektionsmaschine
Isolationswiderstandsprüfgerät
Metallographische Probenpoliermaschine
Salzsprühprüfgerät
Strom-Temperaturanstieg-Prüfgerät
Last-Hub-Kurveninstrument
ROHS-Tester
Rauheitsprüfgerät
Elastisches Impedanzprüfgerät
Lebensdauertester

Wettbewerbsvorteile der UPE Company

Hochtechnologische Produktion unter Einsatz fortschrittlicher Fertigungstechniken
Systematisches Managementsystem, das Effizienz und Konsistenz gewährleistet
ISO 9001-Zertifizierung, die internationale Qualitätsstandards belegt
RoHS-Konformität, die Umwelt- und Sicherheitsvorschriften erfüllt
Kurze Entwicklungszeit für schnellere Prototypen und Produktion
Wettbewerbsfähige Preise & Stabile Qualität ohne Kompromisse bei der Zuverlässigkeit

Zahlungsmethoden

T/T (Banküberweisung), PayPal, OCBC Bank

Empfehlung: Verwenden Sie PayPal für Muster (sicherer), Verwenden Sie T/T für Großbestellungen (geringere Gebühren)

Lieferzeiten & Service-Details

Musterlieferzeit: Lagerware 2-3 Werktage / Kundenspezifisches Muster 5-7 Werktage

Produktionslieferzeit: 10-15 Werktage

Bediente Märkte: Amerika, Europa, Asien, Südafrika

Handelsbedingung: EXW

Frachtoptionen: Luft, See, Express

Dienstleistungen: Hohe Qualität zu angemessenen Preisen, OEM-Service, jede Sondergröße, Farbe, Designs werden akzeptiert
