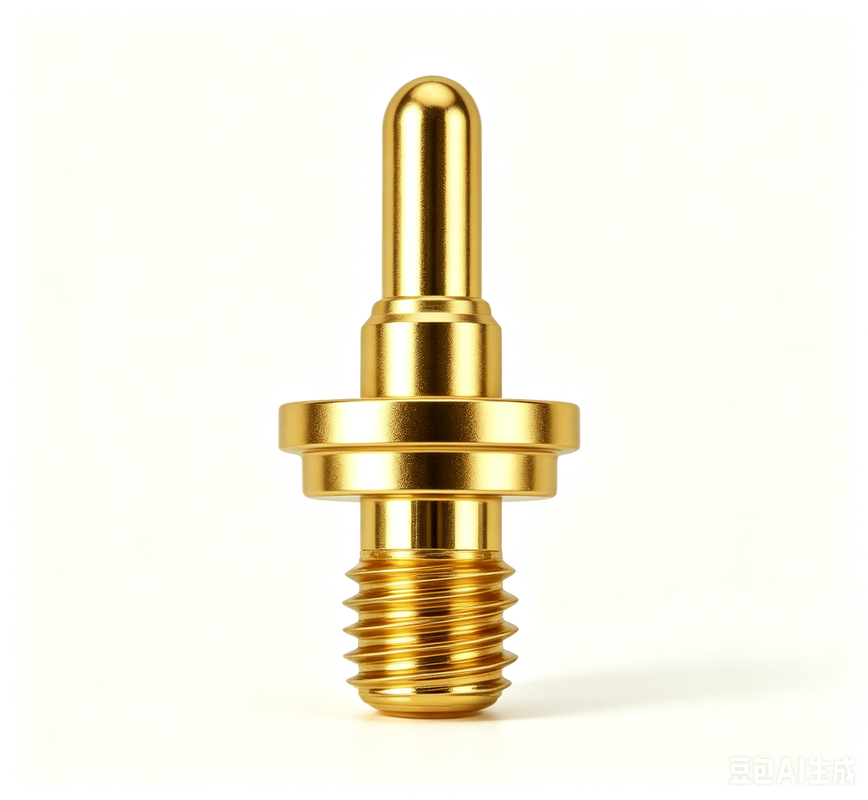

Schraubfaden-Federkolben elektrischer Kontakt-Pogo-Stift

Markenbezeichnung:	UPE
Modellnummer:	Schraubengewinde Federbelasteter Pogo-Pin
MOQ:	10000
Preis:	$0.1-$0.5
Verpackungsdetails:	PET-Taschen
Zahlungsbedingungen:	T/T

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

ISO9001

Name:

Federbelasteter Pogo-Pin mit Schraubengewinde

Material:

Messing C3604, SUS304

Aktuell:

Stromspannung:

12V

Mechanisches Leben:

50000 Zyklen Min..

Kontaktwiderstand:

50 mΩ Max bei Arbeitshöhe

Betriebstemperatur:

-40°C bis +130°C innerhalb von 24 Stunden.

Salzspray -Test:

48 h

Versorgungsmaterial-Fähigkeit:

50 KPCS/Tag

Hervorheben:

Schraubfadenfederkolben

Elektrische Kontakt-Pogo-Stift

Pogo-Pin mit Garantie

Produktbeschreibung

Schraubnadel-Feder-Plunger elektrischer Kontakt-Pogo-Stift

Professioneller POGO PIN-Anpassungsservice für verschiedene Formen und Strukturen.Verschiedene Produkte und Pogo-Pin-Lösungen, die nach den Kundenanforderungen entwickelt wurden.

Ein Pogo Pin ist ein elektrischer Stecker, der temporäre Verbindungen zwischen Schaltkreisen herstellt.mit einer Breite von mehr als 10 mm,.

8 Arten von Außenstrukturen

- Das ist nicht nötig.Gute Stabilität mit flachem Boden für das einfache Lösen von PCB-Boards
- Das ist nicht nötig.Positionierungspin verhindert Abweichungen beim PCB-Schweißen mit fester Positionierung
Zweikopf:Bidirektionale Verbindung von Brett zu Brett ohne Schweißen
Rechtswinkel:Gebeugtes Schwanzdesign zur Raumoptimierung, kann mit Draht gelötet werden
Lötbecher:geeignet für Kabelprodukte mit leichtem Drahtschweißen
Schraubentyp:Spezifische Spezifikationen zur Erfüllung der unterschiedlichen Kundenanforderungen
Einzelstück:Hochstromkapazität mit individuellen Spezifikationen
Sphärische Kugel:Seitliche Kraftfähigkeit mit individuellen Anforderungen

Optionen für die interne Struktur

Bauweise A: Zwiebel mit schrägem Bevel

Vorteile:Herkömmlicher Einsatz, stabile Impedanz, lange Lebensdauer

Anwendung:SMT & DIP Regelmäßige Verwendung

Vorsichtsmaßnahmen:Nicht überschreiten darf

Bauweise B: Eingangspulver mit Bohrvorrichtung

Vorteile:Maximale Kompression in begrenztem Raum

Anwendung:SMT & DIP Regelmäßige Verwendung

Vorsichtsmaßnahmen:Nicht überschreiten darf

Bauweise C: Flachbau-Stiubler

Vorteile:Einfache Bearbeitung von Raumkonstruktionen

Anwendung:SMT & DIP Regelmäßige Verwendung

Vorsichtsmaßnahmen:Nicht überschreiten darf

Struktur D: Fass mit Isolierkugeln

Vorteile:Stabile Impedanz bei Strömen über 10A

Anwendung:SMT & DIP Regelmäßige Verwendung

Vorsichtsmaßnahmen:Nicht überschreiten darf

Struktur E: Doppelseitige Kompression

Vorteile:Platzersparnis, große Entfernungen, große Kompressionsplattenkontakte

Anwendung:Anschlag von Bord zu Bord

Vorsichtsmaßnahmen:Nicht überschreiten darf

Struktur F: Vierteilige Kombination

Vorteile:Hohe Druckglatte, geringe Kolbenbiegung, wasserdicht, staubdicht, längere Lebensdauer

Anwendung:Hochstrom-, Hochleistungs-, wasserdichte und staubdichte Anwendungen

Struktur G: Zwischenwellenkompression

Vorteile:Einfache Struktur mit hoher Stromkapazität

Anwendung:Schweißen mit hohem Strom

Vorsichtsmaßnahmen:Nicht überschreiten darf

Struktur H: Kugelkompressionskontakt

Vorteile:Einfache Struktur mit einfacher Bearbeitung

Anwendung:Anwendungen für kleine Arbeitsschläge

Vorsichtsmaßnahmen:Nicht überschreiten darf

Anwendungsbereiche

Warum UPE wählen?

Anpassung und Flexibilität:Maßgeschneiderte Lösungen für spezifische Anforderungen
Schnelle Proben:Schnellere Markteinführungszeit durch schnelle Prototyping
Strenge Qualitätskontrollen:Umfassende Prüfung einschließlich Inspektion des eingehenden Materials, Prüfungen während des Verfahrens, 100%ige Abschlussprüfung und Überwachung der Einhaltung
Kundenorientierte Qualitätskontrolle:Flexible Verfahren zur Qualitätskontrolle
Echtzeit-QC-Zusammenarbeit:Sofortige Unterstützung der Qualitätskontrolle

Leistungsparameter

Komponente	Materielle Optionen
Fassmaterial	Messing, Beryllium Kupfer, Phosphor Bronze
Stoff des Zerschlusses	Messing, Beryllium Kupfer, Phosphor Bronze, Edelstahl
Frühjahrsoptionen	Edelstahl, Musikdraht
Anforderungen an die Plattierung	Gold-Au, Silber-Ag, Palladium-Nickel (Pd-Ni)
Nennstrom	1A, 2A, 3A, 5A, 15A oder 30A (abhängig von der Struktur)
Nennspannung	Gleichstrom 12V, 24V
Kontaktwiderstand	30mΩ, maximal 50mΩ.
Lebensprüfung	50,000 Zyklen Min., 1,000,000 Zyklen Max.
Rückflusstemperatur	265°, 4-5 Sekunden

Zuverlässigkeitsprüfung

Prüfungstyp	Spezifikationen
Aufbewahrungskraft	500±50 Zyklen pro Stunde, mindestens 50.000 Zyklen
Luftfeuchtigkeit	EIA-364-31, 90-95% RH bei 40 °C ± 2 °C für 96 Stunden
Wärmebeständigkeit des Lötwerks	EIA-364-56, 265°C+10/-0°C für 30-35 Sekunden
Salzspray	EIA-364-26, 5±1% Salzlösung bei 35+1°C/-2°C für 48 Stunden
Federkraftprüfung	100 g ± 20 g in Arbeitshöhe
Temperaturlebensdauer	EIA-364-17, 85°C ± 2°C für 96 Stunden
Schweißbarkeit	EIA-364-52, 265±5°C, 60/40±5% Sn/pb Lötmittel für 4,0 bis 5,0 Sekunden
Kontaktwiderstand	EIA-364-23, maximaler Prüfstrom von 100 mA, maximale Spannung von 20 mV

Prüfgeräte

Unabhängiges Labor mit umfassender Prüfgeräte, einschließlich:

Maschine zur Prüfung der Einlasskraft
Zwei-Dimensionaler Projektor
Dicke Meter
Automatische Inspektionsmaschine
Isolationswiderstandstester
Maschinen zum Polieren metallographischer Proben
Salzsprühtester
Prüfgerät für die Temperaturerhöhung
Ausrüstung für die Belastungsschlagkurve
ROHS-Tester
Grobheitsprüfer
Elastische Impedanzmessung
Lebensdauerprüfer

Wettbewerbsvorteile

Hochtechnologische Produktion:Fortgeschrittene Fertigungstechniken für höhere Qualität
Systematisches Management:Effizienz und Kohärenz durch optimierte Verfahren
Zertifizierung nach ISO 9001:Internationale Qualitätsmanagementstandards
RoHS-Konformität:Erfüllt Umwelt- und Sicherheitsvorschriften
Kurze Entwicklungszeit:Schnellere Prototypen- und Produktionszyklen
Wettbewerbsfähige Preise und stabile Qualität:Kosteneffiziente und zuverlässige Lösungen

Bestellinformationen

Zahlungsmethoden:T/T (Banküberweisung), PayPal, OCBC Bank

Empfehlung:PayPal für Proben (sicherer), T/T für Großbestellungen (niedrigere Gebühren)

Probezeit:Bestandsprobe 2-3 Arbeitstage / individuell angepasste Probe 5-7 Arbeitstage

Produktionszeit:10-15 Arbeitstage

Märkte:Amerika, Europa, Asien, Südafrika

Handelszeit:Ex-Zahlung

Transportmöglichkeiten:Luft, See, Express

Dienstleistungen:Hohe Qualität mit günstigen Preisen, OEM-Dienstleistungen, kundenspezifische Größen, Farben und Designs
