Professioneller POGO PIN-Anpassungsservice mit verschiedenen Formen und kleinen Strukturen.Verschiedene Produkte und Pogo-Pin-Lösungen, die nach den Kundenanforderungen entwickelt wurden.

Was ist ein Pogo Pin?

Ein Pogo-Pin ist ein elektrischer Stecker, mit dem vorübergehende Verbindungen zwischen zwei Schaltkreisen hergestellt werden.mit einer Breite von mehr als 20 mm,.

Technische Spezifikation

Parameter	Spezifikation

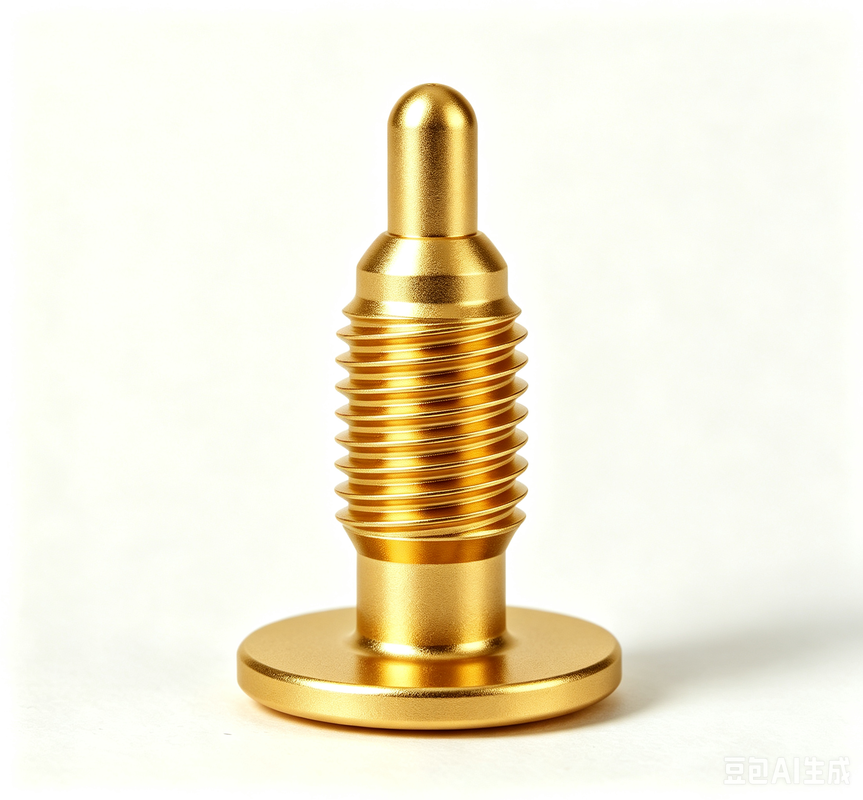

Name	Schraub-Pogo-Stift
Schlüpfer	Messing C3604
Fass	Messing C3604
Frühling	SUS304
Mechanische Lebensdauer	50,000 Zyklen Min.
Kontaktwiderstand	50mΩ Max (PIN)
Betriebstemperatur	-40°C bis +130°C innerhalb von 24 Stunden
Widerstandsfähigkeit gegen Lötwärme	260°C ± 5°C 20 s ± 2 s
Salzsprühprüfung	48h
Zertifizierung	ROHS- oder REACH-konform
Prüfung	100% offene und kurze Prüfung

Verfügbare Strukturtypen

Gesamthöhe des Standard-POGO-PIN: 2,8 mm ~ 11,0 mm (ohne die Schwanzlänge des DIP-Pogo-Pins)

- Das ist nicht nötig.Gute Stabilität mit flachem Boden für das einfache Lösen von PCB-Boards
- Das ist nicht nötig.Positionierungspin verhindert Abweichungen beim PCB-Schweißen
Zweikopf:Flexible bidirektionale Verbindung von Brett zu Brett ohne Schweißen
Rechtswinkel:Gebeugter Schwanz zur Raumoptimierung, kann mit Draht gelötet werden
Lötbecher:Geeignet für Kabelprodukte, leicht zu schweißen
Schraubentyp:Spezifische Spezifikationen für unterschiedliche Kundenbedürfnisse
Einzelstück:Hohe Stromkapazität mit individuellen Anforderungen
Sphärische Kugel:Seitliche Kraftfähigkeit mit individuellen Optionen

Optionen für die interne Struktur

Bauweise A: Zwiebel mit schrägem Bevel

Vorteile:Herkömmlicher Einsatz, stabile Impedanz, lange Lebensdauer

Anwendung:SMT & DIP Regelmäßige Verwendung

Bauweise B: Eingangspulver mit Bohrvorrichtung

Vorteile:Maximale Kompression in begrenztem Raum

Anwendung:SMT & DIP Regelmäßige Verwendung

Bauweise C: Flachbau-Stiubler

Vorteile:Einfache Bearbeitung für räumlich begrenzte Strukturen

Anwendung:SMT & DIP Regelmäßige Verwendung

Struktur D: Fass mit Isolierkugeln

Vorteile:Stabile Impedanz, geeignet für Ströme über 10 A

Anwendung:SMT & DIP Regelmäßige Verwendung

Struktur E: Doppelseitige Kompression

Vorteile:Platzersparnis, große Entfernungen, große Kompressionsplattenkontakte

Anwendung:Anlegen von Bord zu Bord

Struktur F: Vierteilige Kombination

Vorteile:Hohe Druckglatte, geringe Kolbenbiegung, wasserdicht, staubdicht, längere Lebensdauer

Anwendung:Hochstrom-, Hochleistungs-, wasserdichte und staubdichte Anwendungen

Struktur G: Zwischenwellenkompression

Vorteile:Einfache Struktur, hohe Stromkapazität

Anwendung:Schweißen mit hohem Strom

Struktur H: Kugelkompressionskontakt

Vorteile:Einfache Struktur, einfache Verarbeitung

Anwendung:Anwendungen für kleine Arbeitsschläge

Produktanwendungen

PCB-Platten
Digitale Kameras / Medizinprodukte / Druckerpatronen
Golfgriffe / Elektrofahrzeuge / Telefonieanwendungen
Herzdefibrillatoren / Autoladen / Luftreiniger
LED-Flächenleuchten / LED-Blitzlampen / Tablets / Laptops / PCs
Stromversorgung / Digitale Produkte / Kleine elektrische Haushaltsanwendungen
Ladegeräte / Signalübertragungsgeräte

Warum UPE wählen?

Anpassung und Flexibilität:Maßgeschneiderte Lösungen für spezifische Anforderungen
Schnelle Proben:Schnellere Markteinführungszeit durch schnelle Prototyping
Strenge Qualitätskontrollen:Umfassende Prüfungen während der gesamten Produktion
Kundenorientierte QC-Flexibilität:Anpassungsfähige Qualitätssicherungsprozesse
Echtzeit-QC-Zusammenarbeit:Kontinuierliche Qualitätsüberwachung und Feedback

Leistungsparameter

Komponente	Materielle Optionen
Fassmaterial	Messing, Beryllium Kupfer, Phosphor Bronze
Stoff des Zerschlusses	Messing, Beryllium Kupfer, Phosphor Bronze, Edelstahl
Frühjahrsoptionen	Edelstahl, Musikdraht
Anforderungen an die Plattierung	Gold-Au, Silber-Ag, Palladium-Nickel (Pd-Ni)
Nennstrom	1A, 2A, 3A, 5A, 15A oder 30A (verschiedene Strukturen)
Nennspannung	Gleichstrom 12V, 24V
Kontaktwiderstand	30mΩ, maximal 50mΩ.
Lebensprüfung	50,000 Zyklen Min., 1,000,000 Zyklen Max.
Rückflusstemperatur	265°, 4 bis 5 Sekunden

Zuverlässigkeitsprüfung

Prüfungstyp	Spezifikation
Aufbewahrungskraft	50,000 Zyklen bei 500±50 Zyklen pro Stunde
Luftfeuchtigkeit	90-95% RH bei 40°C±2°C für 96 Stunden
Widerstandsfähigkeit gegen Schweißwärme	265°C+10/-0°C für 30-35 Sekunden
Salzspray	5±1% Salzlösung bei 35+1°C/-2°C für 48 Stunden
Federkraftprüfung	100 g ± 20 g in Arbeitshöhe
Temperaturlebensdauer	85°C ± 2°C für 96 Stunden
Schweißbarkeit	265 ± 5 °C, 60/40 ± 5% Sn/pb Lötmittel für 4,0 bis 5,0 Sekunden
Kontaktwiderstand	Prüfstrom: maximal 100 mA, Spannung: maximal 20 mV

Prüfgeräte

Unabhängiges Labor mit umfassender Prüfgeräte, einschließlich:

Maschine zur Prüfung der Einlasskraft
Zwei-Dimensionaler Projektor
Dicke Meter
Automatische Inspektionsmaschine
Isolationswiderstandstester
Maschinen zum Polieren metallographischer Proben
Salzsprühtester
Prüfgerät für die Temperaturerhöhung
Ausrüstung für die Belastungsschlagkurve
ROHS-Tester
Grobheitsprüfer
Elastische Impedanzmessung
Lebensdauerprüfer

Wettbewerbsvorteile

Hochtechnologische Produktion:Fortgeschrittene Fertigungstechniken für höhere Qualität
Systematisches Managementsystem:Effizienz und Kohärenz durch optimierte Verfahren
Zertifizierung nach ISO 9001:Verpflichtung zu internationalen Qualitätsstandards
RoHS-Konformität:Erfüllt Umwelt- und Sicherheitsvorschriften
Kurze Entwicklungszeit:Schnellere Prototypen- und Produktionszyklen
Wettbewerbsfähige Preise und stabile Qualität:Kostenwirksame Lösungen ohne Beeinträchtigung der Zuverlässigkeit

Bestellinformationen

Zahlungsmethoden

T/T (Banküberweisung)
PayPal
Die OCBC Bank

Empfehlung:PayPal für Proben (sicherer), T/T für Großbestellungen (niedrigere Gebühren)

Vorlaufzeiten

Probezeit:Bestandsprobe 2-3 Arbeitstage / individuell angepasste Probe 5-7 Arbeitstage
Produktionszeit:10-15 Arbeitstage

Handelsbedingungen

Märkte:Amerika, Europa, Asien, Südafrika
Handelszeit:Ex-Zahlung
Freight:Luft, See, Express
Dienstleistung:Hohe Qualität zu einem vernünftigen Preis, OEM-Service, kundenspezifische Größen, Farben und Designs verfügbar
