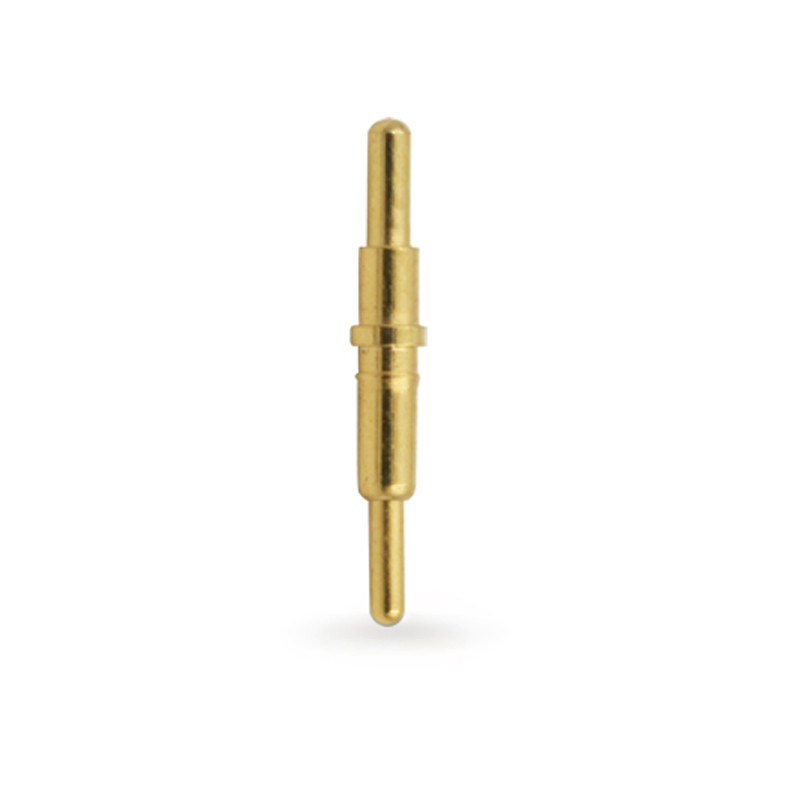

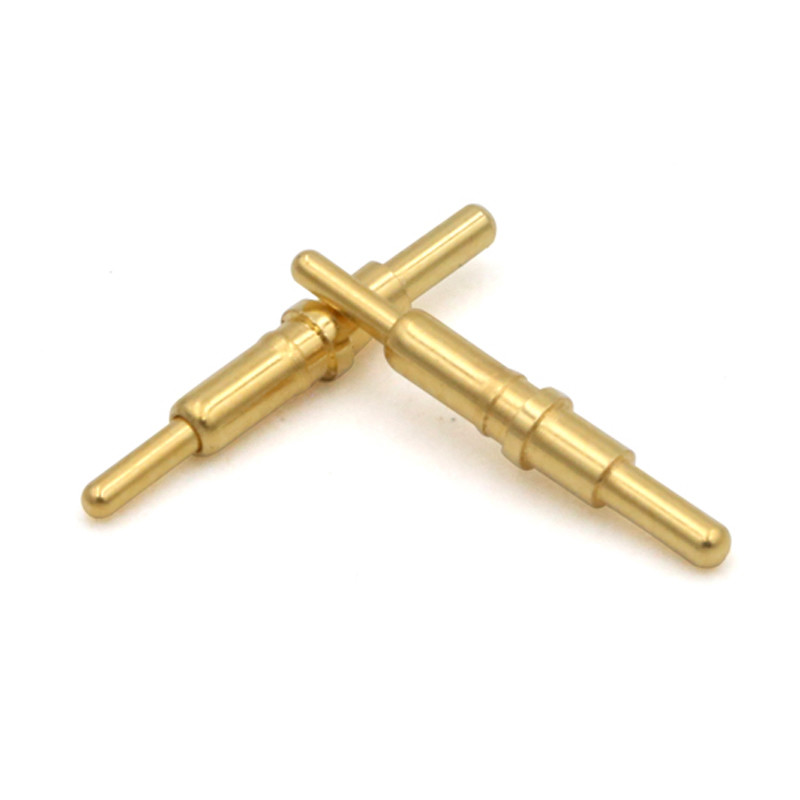

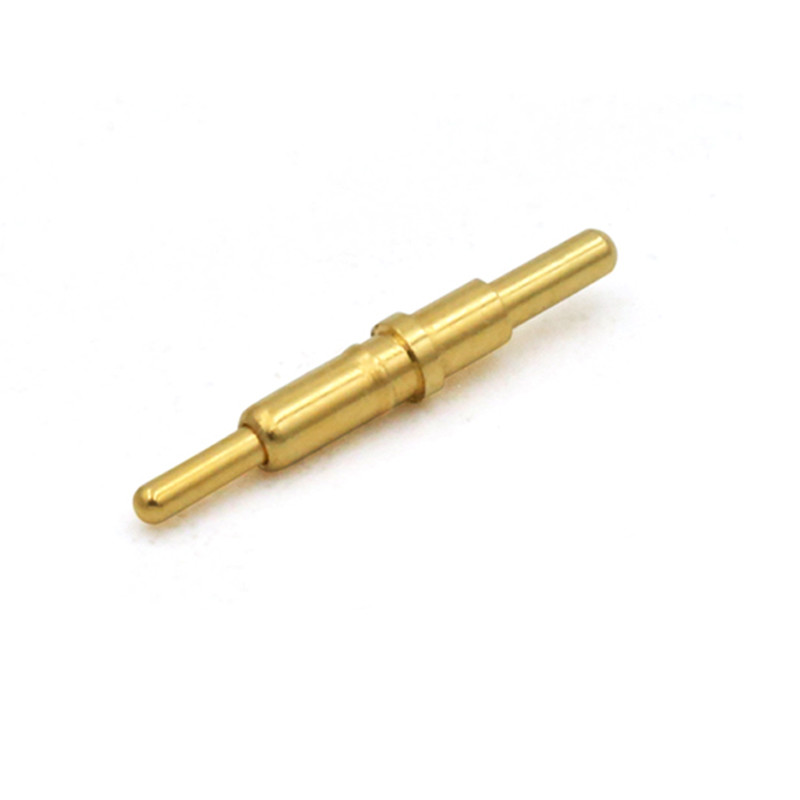

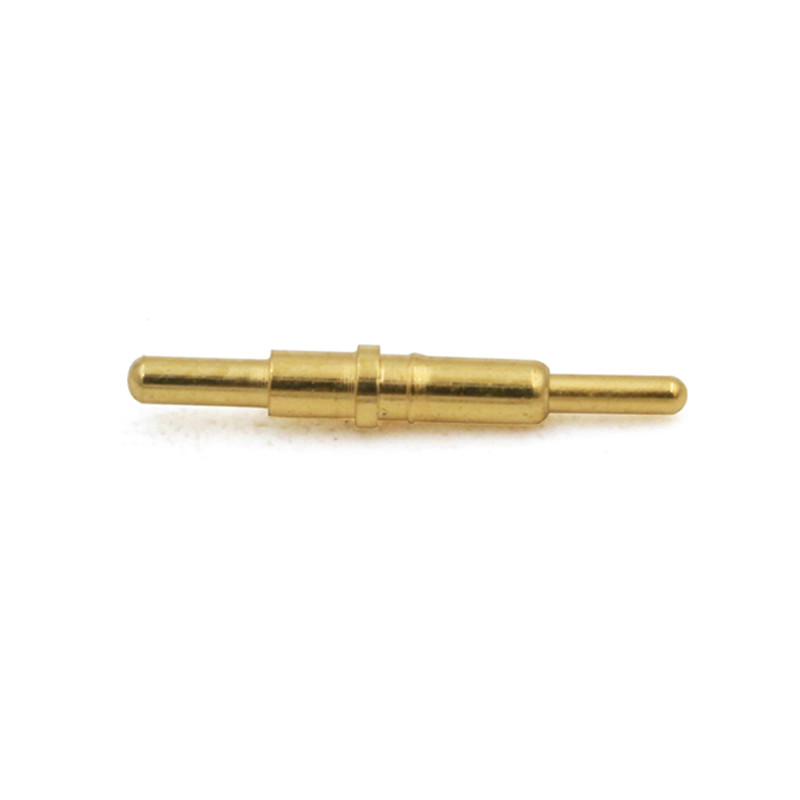

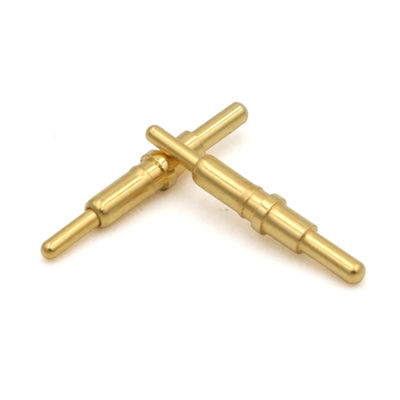

Messing-Doppelkopf-Feder-geladener Kontakt-Pogo-Stift für die Klemm-Fernbedienung.
UPE bietet professionellen POGO PIN Anpassung Service, benutzerdefinierte verschiedenen Formen ist verfügbar, kleine Struktur. und angepasste hohe Strom mit 15A-30A Pogo Pin.Verschiedene Produkte und Pogo-Pin-Lösungen können je nach Kundenbedarf entworfen werden.
Ein Pogo Pin ist eine Art elektrischer Stecker, der zur vorübergehenden Verbindung zweier Stromkreise dient.mit einer Breite von mehr als 20 mm,.
Liste der Pogo-Pin-Parameter:
|
Name
|
Pogo-Stift für Lötenbecher
|
|
Schlüpfer
|
Messing C3604
|
|
Fass
|
Messing C3604
|
|
Frühling
|
SUS304
|
|
Mechanische Lebensdauer
|
50000 Zyklen Min..
|
|
Kontaktwiderstand
|
50m Maximal (PIN).
|
|
Betriebstemperatur
|
-40°C bis +130°C innerhalb von 24 Stunden.
|
|
Widerstand gegen den Verkauf
|
260°C ± 5°C 20 s ± 2 s
|
|
Salzsprühprüfung
|
48h
|
|
Zertifizierung
|
ROHS- oder REACH-konforme Produkte
|
|
Prüfung
|
100% offene und kurze Prüfung
|
Nach den unterschiedlichen Anforderungen des Kunden haben wir 8 Arten Außenstruktur POGO PIN für Kunden wählen, für die Standard-POGO PIN, UPE entworfen die Gesamthöhe des Produkts ist 2,8mm ~ 11.0 mm ((die Gesamthöhe ist nicht die Schwanzlänge des DIP-Pogo-Pins enthalten).
THier sind 8 Arten von Strukturen für Ihre Referenz und Auswahl:
- Das ist nicht nötig.Gute Stabilität, die Unterseite des Fass ist ein flaches Bodendesign, das leicht auf dem PCB-Board zu löten ist
- Das ist nicht nötig.Bei dem Schweißen mit dem PCB tritt keine Abweichung auf, gute Positionierungseffekt und feste
Schweißen.
Zweikopf:Das Design der doppelten Pogo-Stiftkopf bietet den Konstrukteuren mehr Flexibilität bei der bidirektionalen Platte-zu-Platte
Anschluss, der Doppelkopf-Stift muss nicht geschweißt werden.
Richtiger Winkel: Der Schwanz des Pogo-Pins ist gebogen und bietet Designern mehr Möglichkeiten bei der Raumnutzung.
Soler Cup:Geeignet für Kabelprodukte, leicht mit Draht zu schweißen
Schraubentyp:Die Produkte mit speziellen Spezifikationen können den unterschiedlichen Bedürfnissen der Kunden gerecht werden und können entsprechend den Bedürfnissen angepasst werden
von Kunden.
Einstücks-Type:Es kann große Ströme passieren, nach Kundenanforderungen angepasst werden und unterschiedliche Kundenanforderungen erfüllen.
Sphärische Kugel:Seitliche Kraft ist verfügbar und kann nach Kundenanforderungen angepasst werden, um unterschiedliche Kundenanforderungen zu erfüllen.
UPE Pogo Pin Interne Struktur nach Kundenanforderungen, um einer geeigneten zu entsprechen
A.StrukturBeschreibung:Schräggewebe-Spritzer
StrukturelleVorteile:Herkömmlicher Einsatz, Impedanzstabilität, lange Lebensdauer
AnwendungMethode:SMT & DIP Regelmäßige Verwendung
Nutzung der StrukturVorsichtsmaßnahmen:Nicht über den Grenzbetriebsschlag hinaus
B.Beschreibung der Konstruktion:Spritzer für Bohrungen
Strukturelle Vorteile:
In einem begrenzten Raum kann der Kolben eine maximale Kompression ausführen.
Anwendungsmethode: SMT & DIP
Vorsichtsmaßnahmen bei der Verwendung der Struktur:Nicht überschreiten darf der Grenzstrom und der übermäßige Strom
C.StrukturBeschreibung:Schlauchspüler für Flachschläuche
StrukturelleVorteile:Das Drehen ist leicht zu bearbeiten, für Raumstrukturen basierend auf A&B
AnwendungMethode:SMT & DIP Regelmäßige Verwendung
Nutzung der StrukturVorsichtsmaßnahmen:Nicht überschreiten darf der Grenzstrom und der übermäßige Strom
D.StrukturBeschreibung:Hinzugefügtes BarrelIsolierkrallen
StrukturelleVorteile:Impedanz stabiler, geeignet für Strom über 10A
AnwendungMethode:SMT & DIP Regelmäßige Verwendung
Nutzung der StrukturVorsichtsmaßnahmen:Nicht überschreitenArbeitsschlag
E.StrukturBeschreibung:Beide Seiten des Kolbenskann komprimiert werden
StrukturelleVorteile:Raum und Struktur sparen,Langstrecken, großKompressionsplatte bisKontakt mit dem Vorstand
AnwendungMethode:Anschlag von Bord zu Bord
Nutzung der StrukturVorsichtsmaßnahmen:Nicht überschreitenArbeitsschlag
F. StrukturReBeschreibung:Kombination aus vier Teilen
StrukturelleVorteile: hohe Druckschlankheit, kleine Kolbenbiegung, wasserdicht und staubdicht.
AnwendungMethode:Hochstrom, hohe Leistung, wasserdicht und staubdicht
G.Beschreibung der Struktur:Zwischenwellenkompression
StrukturelleVorteile:Einfache Struktur, kann hohen Strom passieren.
AnwendungMethode:Schweißen mit hohem Stromverbrauch
Nutzung der StrukturVorsichtsmaßnahmen:Nicht überschreiten darf
H.Beschreibung der Struktur:Ballkompressionskontakt
StrukturelleVorteile:Einfache Struktur und einfache Verarbeitung
AnwendungMethode:Kleiner Arbeitsschlag
Nutzung der StrukturVorsichtsmaßnahmen:
Nicht überschreiten darf
Anwendung des Produkts:
1)PCB-Platten;
2)Digitale Kamera/Medizinische Produkte/Druckerpatronen;
3) Golfgriff/Elektrofahrzeuge/Telefonieanwendungen;
4) Herzdefibrillator/Autoladung/Luftreiniger;
5)LED-Flachleuchten/LED-Blitz/Tablet/Laptop/PC;
6)Strombank/Digitale Produkte/Kleine elektrische Haushaltsanwendungen;
7)Ladeprodukte/Signalübertragungsprodukte usw.
Warum wählen Kunden UPE?
1.Anpassung und Flexibilität
2.Schnelle Proben = schnellere Markteinführungszeit
3.Jeder Stecker wird einer strengen Qualitätsprüfung unterzogen(Einfallende Materialinspektion,Qualitätsprüfungen im Laufe des Prozesses,100% Abschlussprüfung,Rückverfolgbarkeit und Konformität)
4.Kundenorientierte Flexibilität der QC
5.QC-Zusammenarbeit in Echtzeit
Leistung der Parameter des federbeladenen Pogo-Pin-Anschlusses
|
Name der Teile
|
Leistungstabelle der Parameter
|
|
Fassmateria
|
mit einer Breite von nicht mehr als 20 mm
|
Berylliumkupfer
|
Phosphor Bronze
|
|
|
Stoff des Zerschlusses
|
mit einer Breite von nicht mehr als 20 mm
|
Berylliumkupfer
|
Phosphor Bronze
|
mit einer Breite von nicht mehr als 20 mm
|
|
Frühjahrsoptionen
|
Stainle
|
Musikdraht
|
|
|
|
Anforderungen an die Plattierung
|
Gold-Au
|
Silber-Ag
|
Palladium-Nickel
(Pd-Ni)
|
|
|
Nennstrom
|
1A, 2A, 3A, 5A, 15A oder 30A (verschiedene Strukturen)
|
|
Nennspannung
|
Gleichspannung 12V 24V
|
|
Kontaktwiderstand
|
30mΩ 50 mΩ Max. (Stillstand)
|
|
Lebensdauerprüfung
|
50,000 Zyklen Min. 1000.000 Zyklen Max.
|
|
Rückflusstemperatur.
|
265°, 4 bis 5 Sekunden
|
|
Zuverlässigkeitsprüfung der POGO PIN
|
|
Aufbewahrungskraft
|
Bei einem Nennradlauf von 500±50 pro Stunde50,000 Zyklen mindestens
|
|
Luftfeuchtigkeit
|
EIA-364-31,Prüfmethode II, Bedingung A: Versuchspersonen haben Verbindungen mit relativer Luftfeuchtigkeit gekoppeltvon 90% bis 95% RH und einer Temperatur von°C ± 2°C relative Luftfeuchtigkeit für 96 ho- Ich weiß nicht.
|
|
Widerstandsfähigkeit gegen Schweißwärme
|
EIA-364-56,Verfahren 5,Ebene 2 265°C+10/-0°Cfür 30 bis 35 Sekunden
|
|
Salzspray
|
EIA-364-26,Prüfbedingung B Versuchspersonen, die Verbindungen mit einer Salzlösung von 5±1% verbinden
Konzentration, 35+1°C/-2°C für 48 Stunden.
|
|
Federkraftprüfung
|
Normaler Kraftprüfverfahren, 100 g ± 20 g bei Arbeitshöhe
|
|
Temperaturlebensdauer
|
EIA-364-17,Prüfmethode A,Bedingung 4,Prüfzeitbedingung A Versuchsperson gepaart
Verbindungen zu 85°C± 2°C Für 96 Stunden.
|
|
Schweißbarkeit
|
EIA-364-52 Eintritt in die 265±5°C, 60/40±5% Sn/pb Lötmittel für 4,0 bis 5,0 Sekunden
|
|
Kontaktwiderstand
|
EIA-364-23 Der Kontaktwiderstand wird mit einem Prüfstrom von höchstens 100 mA gemessen.und maximal 20 mV Spannung
|
DieAusrüstung zum Einschlagen:
Wir verfügen über ein unabhängiges Labor, das mit entsprechenden experimentellen Geräten ausgestattet ist, wie
mit einer Leistung von mehr als 1000 W undEin zweidimensionaler Projektor,Stärkezähler,Automatische Prüfmaschine,Isolationswiderstandstester
mit einer Leistung von mehr als 1000 W undSalzsprühtester,Stromtemperaturanstiegstester,Ausrüstung für die Belastungsschlagkurve,Automatische Prüfmaschine,ROHS-Tester,Roughness-TesterElastische Impedanzmessung,Lebensuntersuchungen usw.
Wettbewerbsvorteile der UPE-Gesellschaft:
1. Hochtechnologische Produktion
Verwendet fortschrittliche Fertigungstechniken für eine überlegene Produktqualität.
2Systematisches Managementsystem
Stromförmige Prozesse sorgen für Effizienz und Konsistenz in der Produktion.
3. ISO 9001 Zertifizierung
Beweist die Verpflichtung zur Einhaltung internationaler Qualitätsmanagementstandards.
4. RoHS-Konformität
Alle Produkte erfüllen die Vorschriften zur Beschränkung gefährlicher Stoffe (RoHS), um Umwelt- und Sicherheitsstandards zu gewährleisten.
5.Kürze Entwicklungszeit
Schnellere Prototypen- und Produktionszyklen, die eine schnellere Markteinführung ermöglichen.
6Wettbewerbsfähige Preise und stabile Qualität
Kosteneffiziente Lösungen ohne Kompromisse bei der Zuverlässigkeit.
Zahlungsmethode:
T/T (Banküberweisung),PayPal,OCBC Bank
Empfehlung:
Bei Proben verwenden Sie PayPal (sicherer).
Bei Großbestellungen T/T verwenden (niedrigere Gebühren).
Probezeit:Inventarprobe 2-3 Arbeitstage/Maßnahme 5-7 Arbeitstage
Produktionszeit:10-15 Arbeitstag
Für:Amerika, Europa, Asien, Südafrika
Handelszeit:Ex-Zahlung
Fracht:Luft, See, Express
Dienstleistung:Hohe Qualität mit vernünftigem Preis, OEM-Service, jede spezielle Größe, Farbe, Designs sind akzeptabel
Verpackung und Versand
