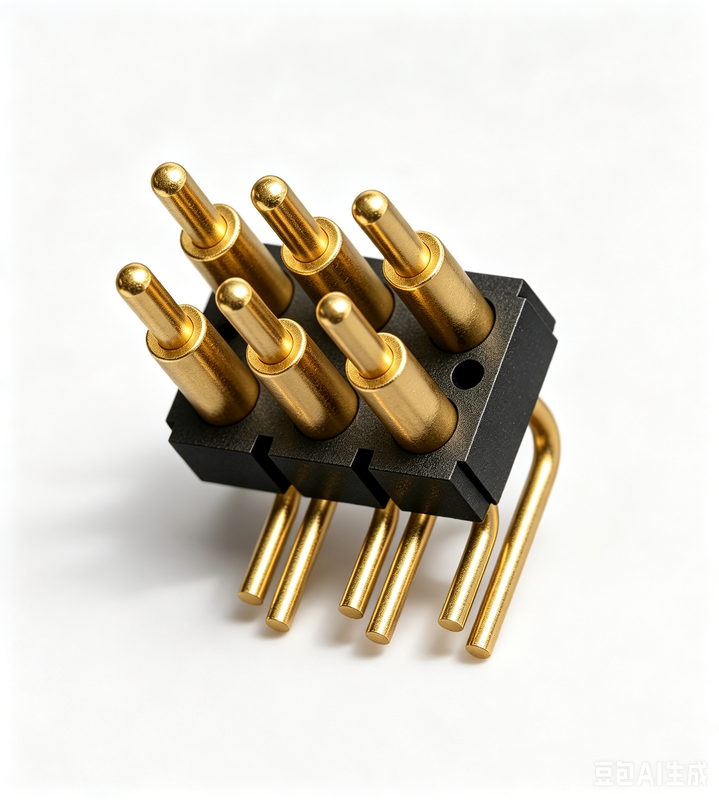

angepasste Doppelreihe Rechtswinkel 6-Pin-Feder-geladen Pogo-Pin-Anschluss

Markenbezeichnung:	UPE
Modellnummer:	Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten.
MOQ:	5000
Preis:	$0.8-$3
Verpackungsdetails:	PE
Zahlungsbedingungen:	T/T

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

ISO9001

Dokument:

2.54mm pitch Standard POGO ...EC.pdf

Name:

Pogo-Pin-Anschluss mit rechten Winkel

Typ:

Rechter Winkel

Material:

C3604, SUS304, THN

Federkraft:

70 g+/-20 g

Aktuell:

Spannung:

DC12V

Prüfdauer:

100.000 Zyklen

Kontaktwiderstand:

50 Millionen Ohm max.

Salzspray -Test:

48h

Produkt-Betriebstemperatur:

260°C ± 5°C 20 s ± 2 s

Versorgungsmaterial-Fähigkeit:

5KPCS/Tag

Hervorheben:

Doppelreihe Pogo-Stiftanschluss

6pins Pogo-Anschluss mit rechten Winkel

gefedertes pogo Stiftverbindungsstück

Produktbeschreibung

Kundenspezifischer zweireihiger rechtwinkliger 6-Pin-Federsteckverbinder

Union Precision Electronic Co., Ltd (UPE) ist spezialisiert auf High-End-Pogo-Pin-Steckverbinder, magnetische Steckverbinder und unterstützende Produkte. Als High-Tech-Unternehmen konzentrieren wir uns auf kontinuierliche technologische Innovation und die Lieferung von Produkten höchster Qualität.

Aufbau des Pogo-Pin-Steckverbinders

Ein Pogo-Pin-Steckverbinder besteht aus 6 wesentlichen Komponenten:

Stößel
Zylinder
Feder
Keramikperlen
Gehäuse
Kappe

Technische Spezifikationen

Parameter	Spezifikation
Name	Rechtwinkliger Pogo-Pin-Steckverbinder
Pin-Nummer	6 Pins
Isolator	Schwarzer Kunststoff (265°C) UL94 V-0
Stößel	Messing 5µ" Au über 60~100µ" Ni
Zylinder	Messing 5µ" Au über 60~100µ" Ni
Feder	SUS-Oberflächenbehandlung
Federkraft	70g+/-20g bei 1,0mm Arbeitshub
Lebensdauertest	100.000 Zyklen
Nennstrom	1A Max.
Spannung	DC 12V
Kontaktwiderstand	50 Milliohm Max
Salzsprühtest	48H
Zertifizierung	ROHS- oder REACH-konformes Produkt
Test	100% Open- und Short-Test

Standard-Pogo-Pin-Steckverbinder mit 2,54mm Rastermaß

Verfügbar in rechtwinkligen Konfigurationen von 2 bis 40 Pins für verschiedene Anwendungen.

Anwendungsbereiche

Unsere Wettbewerbsvorteile

Professionelle kundenspezifische Anpassung von Hochstrom-Pogo-Pins (15A-30A Serie) in der Massenproduktion
Entwickelte Standard-Steckverbinder (männlich und weiblich) mit 2,0mm und 2,54mm Rastermaß, 2-40 Pins mit SMT/DIP/rechtwinkligen/Lötbecher-Optionen
Pogo-Pin-Lebensdauertest bis zu 1.000.000 Zyklen
Alle Produkte entsprechen den HF-, RoHS- und REACH-Standards
100% elektrische Prüfung mit bereitgestellten Berichten vor der Lieferung
Kundenspezifische Formen mit kleinen Strukturen und hoher Stromkapazität verfügbar

Warum UPE wählen?

Professioneller Kundenservice
Schnelle Musterproduktionskapazität
Strenges Qualitätskontrollsystem
Verarbeitung mit importierten Komponenten
Hochpräzise Prüfgeräte
Angemessene Kostenkontrollverfahren

Bestellvorgang

Sie stellen Zeichnung oder Muster zur Verfügung
Wir führen eine Projektbewertung durch
Wir produzieren und senden Muster
Sie genehmigen Muster und geben eine Bestellung mit 30% Anzahlung auf
Wir beginnen mit der Produktion
Wir stellen Fotos zur Verifizierung zur Verfügung, Sie zahlen den Restbetrag
Wir liefern Produkte per Kurier

Geschäftsbedingungen

Zahlungsbedingung	T/T, 50% Anzahlung, 50% Restbetrag
Zahlungsmethode	T/T, PayPal, OCBC
Muster-Lieferzeit	Muster auf Lager: 2-3 Werktage / Kundenspezifisches Muster: 5-7 Werktage
Produktions-Lieferzeit	10-15 Werktage
Bediente Märkte	Amerika, Europa, Asien, Südafrika
Handelsbedingung	EXW
Frachtoptionen	Luftfracht, Seefracht, Express
Dienstleistungen	Hohe Qualität zu angemessenen Preisen, OEM-Service, kundenspezifische Größen, Farben und Designs
