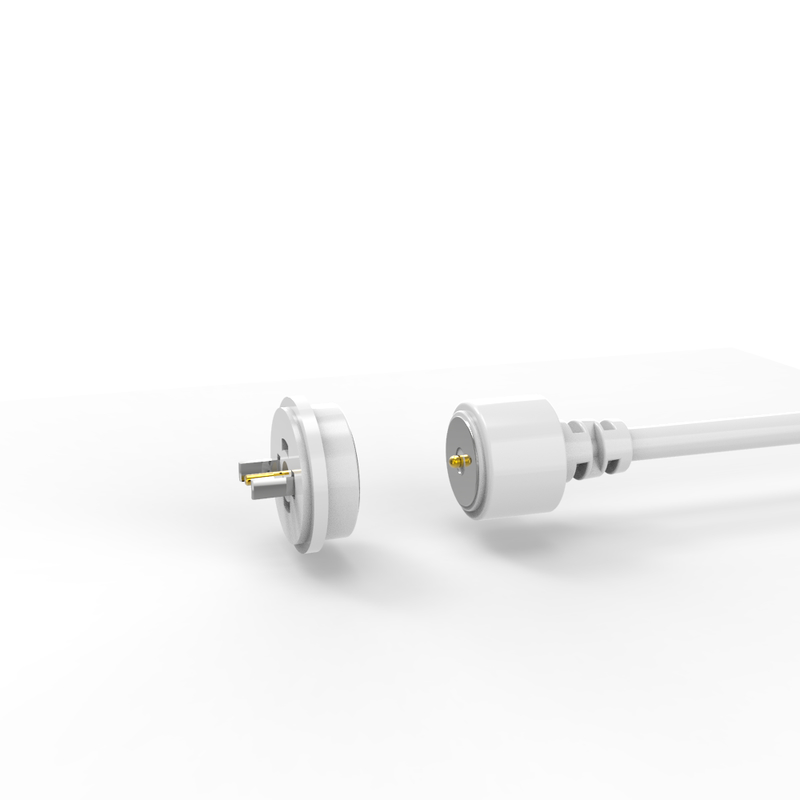

Runder, weißer magnetischer Ladekabelanschluss für intelligente Wasserbecher

 Runder weißer magnetischer Ladekabelanschluss für Smart-Wasserbecher, magnetischer Kabelanschluss hat den Vorteil der automatischen Adsorption, einfach zu bedienen. Der Pogo-Pin hat eine gute elektrische Leitfähigkeit und korrodiert nicht leicht in einer rauen Umgebung.

UPE ist ein professioneller Hersteller von kundenspezifischen magnetischen Steckverbindern. Unser Design erfüllt stets die unterschiedlichen Bedürfnisse der Kunden. Der magnetische Steckverbinder wird häufig für medizinische Geräte, drahtlose Geräte, intelligente Geräte und Smart Home, Datenkommunikationsgeräte, Telekommunikationsgeräte, Automatisierungs- und Industrieanlagen, audiovisuelle Geräte usw. verwendet.

Seit seiner Gründung im Jahr 2013 hat sich UPE der Kernaufgabe verschrieben, innovative Lösungen anzubieten, außergewöhnlichen Service zu leisten oder die Branche zu revolutionieren. Was als kleines Startup begann, hat sich dank unseres Engagements für Exzellenz, Kundenzufriedenheit und kontinuierliche Innovation zu einem vertrauenswürdigen Namen in POGO PIN-STECKVERBINDERN und magnetischen Steckverbindern entwickelt.

Männlicher magnetischer Kabelanschluss:

...Materialien:
Pogo Pin: Messing (Kolben & Zylinderbeschichtung 5U" Min Au über 60~100U"Ni);
Gehäuse: Weißes LCP+30%GF UL94 V-0;
Magnet: NdFeB N52 Beschichtung Ni;
Kabel: Weiß OD 3,5*2C(TC65*0,08),
Drahtmantel: Weißes TPE 80A .
Steckverbinder-Mantel: Weißes TPE 80A..
...Mechanisch:
Federkraft: 70g±20g, bei 1,0 mm Arbeitsweg.
Voller Hub: 1,2 mm.
Mechanische Lebensdauer: 10000 Zyklen Min..
...Elektrisch:
Spannung: 12 V.
Strom: 3A.
Kontaktwiderstand: 50 mΩMax (PIN).
100 % offener und Kurzschlusstest.
...ROHS- oder REACH-konformes Produkt.
...Salzsprühtest: 48 H.

Weiblicher magnetischer Steckverbinder:

..Materialien:
PINr: Bleifreies C6801, Beschichtung 5U" Min Au über 60~100U"Ni;
Gehäuse: Weißes LCP+30%GF UL94 V-0 ;
Schale: Bleifreies C6801 Beschichtung Ni;
Magnet: NdFeB N52 Beschichtung Ni
....Elektrisch:
Spannung: 12,0 V.
Strom: 3,0 A.
Kontaktwiderstand: 50 mΩMax (PIN).
100 % offener und Kurzschlusstest.
...ROHS- oder REACH-konformes Produkt.
...Salzsprühtest: 48H.
… Produktanwendungsbeschreibung (nicht beschränkt auf Folgendes):
1. Einstecken in die PCB-Platine;
2. Formen und Einkapseln nach dem Schweißen von Drähten;
3. Ein Übertragungsanschluss dieser PCB-Platine kann hinzugefügt werden;
4. Spritzguss von einbettbaren Formen;
5. Drähte können direkt verbunden werden.

 Achtung:
1. Magnet verwendet NdFeB-Material, es kann die Magnetkraft für immer beibehalten (außer bei hohen Temperaturen, Bruch, gleichpoliger Verbindung)

2. Magnet existiert magnetische Feldstörung

3. Kann Kurzschlussschutz entwerfen

Wie funktionieren magnetische Steckverbinder?

.Beide Seiten verbinden sich magnetisch, wenn sie sich in der Nähe voneinander befinden
.Licht auf der Rückseite des Steckers zeigt an, dass Strom fließt
.Wenn die Seiten auseinandergezogen werden, stoppt der Stromfluss sofort
.Sie vermeiden Kurzschlüsse, da sich die Steckverbinder gegenseitig abstoßen, und wenn sie sich anziehen, geschieht dies an den isolierten Teilen (da beide Steckverbinder denselben Magnetpol freigeben)

Kreisförmige 2-polige magnetische Kabelsteckverbinder Parameter:

Kreisförmige 2-polige  männliche magnetische Kabelsteckverbinder Technische Zeichnung

Kreisförmige 2-polige  weibliche magnetische Steckverbinder Technische Zeichnung

Empfohlene LeiterplattenanordnungVorteile des magnetischen Steckverbinders:

1) Automatische Adsorptions-Verbindungserfahrung; Einfache Bedienung;

2) Verwendet eine magnetische Schnittstelle, um das Gerät leichter zu entfernen.

3) Hoher Lebenszyklus. Es unterstützt 50.000-300.000 Wiederanbringungszeiten;

4) Es ist einfach, ein wasserdichtes Design anzupassen, das weibliche kann staubdicht und wasserdicht (IP68) erreichen;

5) Unterstützt einen hohen Strom (3A-20A), schnelleres Aufladen;

6) Ausgezeichnete Korrosionsbeständigkeit (48H-120H) erfüllt die rauen Umgebungen；

7) Form angepasst, um der Produktform zu entsprechen, verbessern Sie den Produktverkaufspunkt;

8) Magnetpositionierung, Verwendung von Magneten und Struktur zum doppelten Schaltungsschutz, um die Richtung zu unterscheiden (es ist benutzerorientiert und benutzerfreundlich)

9) Ausgezeichnete Skalierbarkeitsschnittstelle, kann erreicht werden (Stromsignal Video Audio Jack usw.);10) Die Entwicklungszeit ist kurz, kostengünstige Form für die Anpassung;

11) Bietet eine zuverlässige Hochfrequenzsignalübertragung. Unser Steckverbinder ist USB 2.0
