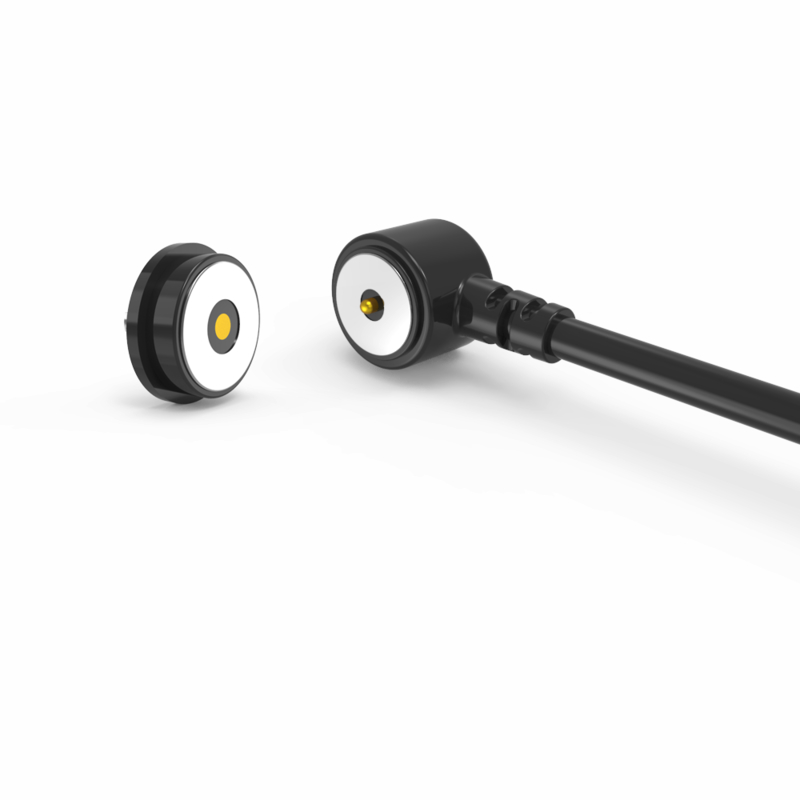

Schwarzer runder magnetischer Kabelanschluss für Mann und Frau zum Entfernen von Vermögenswerten

Schwarz rundes männliches und weibliches Magnetkabelanschluss für den Anschlussband, Magnetkabelanschluss haben den Vorteil der automatischen Adsorption, einfach zu bedienen.Die Pogo-Pins haben eine gute elektrische Leitfähigkeit, nicht leicht in einer schwierigen Umgebung korrodiert.

UPE ist ein professioneller ODM/OEM-Magnetverbindungsanbieter und Magnetkabelverbindungsanbieter.

Wir haben ein internes professionelles Designteam und eine hochentwickelte Maschinenwerkstatt.

Wir können alle elektrischen Endgeräte herstellen, die Sie brauchen.

mit einer Breite von mehr als 50 mm,

...Materialien:
Pogo Pin: Messing ((Plunger&Barrel Plattierung 5U" Min Au über 60~100U"Ni);
Gehäuse: schwarz HTN+30%GF/LCP UL94 V-0;
Magnet:NdFeB N52 mit Plattierung Ni;
Kabel:schwarz OD 3,5*2C (TC65*0,08)
Drahtwäsche: schwarzes TPE 90A.
Anschlussweste: schwarzes TPE 90A.
...mechanisch:
Federkraft: 70 g ± 20 g, bei 1,0 mm Arbeitsstörche.
Vollstürmer:1.2mm.
Mechanische Lebensdauer: 10000 Zyklen Min.
...Elektrische:
Spannung: 12 V.
Strom: 3A.
Kontaktwiderstand: 50mΩMax (PIN).
100% offener und kurzer Test.
...Rohs- oder REACH-konforme Produkte.
...Salzsprühtest: 48 Stunden.

Magnetverbindung für Weibchen:

..Materialien:
PINr:Bleifreies C6801, mit 5U" Min Au über 60~100U" Ni;
Gehäuse: schwarz HTN+30%GF UL94 V-0;
Schale: bleifreies C6801 Plattierung Ni;
Magnet: NdFeB N52 mit Ni-Plattierung
...Elektrische:
Spannung:120,0 V.
Strom: 3,0 A.
Kontaktwiderstand: 50mΩMax (PIN).
100% offener und kurzer Test.
...Rohs- oder REACH-konforme Produkte.
...Salzsprüh-Test: 48 Stunden.
... Beschreibung der Anwendung des Produkts (nicht beschränkt auf Folgendes):
1.Plugin-Schweiß-PCB-Platten;
2.Bildung und Verkapselung von Kabeln nach dem Schweißen;
3.Ein Übertragungsterminal dieser PCB-Platte kann angeschlossen werden;
4.Injektionsguss von Einbettungsformen;
5- Drähte können direkt verbunden werden.

Aufmerksamkeit:
1.Magneten verwenden NdFeB-Material, es kann die magnetische Kraft für immer halten (außer hohe Temperatur, gebrochen, gleiche Polverbindung)

2Magneten bestehen Magnetfeld Störungen

3.Kann Kurzschlussschutz konzipieren

Wie funktionieren Magnetverbindungen?

Beide Seiten verbinden sich magnetisch, wenn sie nahe beieinander liegen.
Das Licht auf der Rückseite des Steckers zeigt, dass Strom fließt.
Wenn die Seiten auseinandergezogen werden, stoppt der Stromstrom sofort.
.Sie vermeiden Kurzschlüsse, da sich die Verbindungen abstoßen, und wenn sie sich anziehen, dann auf den isolierten Teilen (da beide Verbindungen denselben Magnetpol befreien)

Kreisförmige 2Pin-Magnetkabelanschlüsse Parameter:

Kreisförmiges 2Pin-Männliches Magnetkabelanschluss

Kreisförmiges 2Pin-weibliches Magnetanschluss-Technisches Zeichen

RePCB-Layout empfehlenswert

Vorteile des magnetischen Steckers:

1.Anstrengungslose Benutzererfahrung

.Automatische Adsorption: Einfache Verbindung mit einer einfachen "Snap"-Aktion, ohne eine präzise Ausrichtung.

.Sturzsicherheit: Trennt sich sauber unter Spannung (z. B. beim Stolpern am Kabel) und schützt die Geräte vor Beschädigungen.

2.Exzellente Haltbarkeit

.Hohe Zyklusdauer: für 100.000 ∼ 200.000 An-/Abschlusszyklen ∼ weit über Standardanschlüsse.

.Robuste Konstruktion: Die gestärkte Struktur widersteht körperlicher Belastung und häufiger Nutzung.

3.Resilienz gegenüber der Umwelt

.IPX8-Wasserdichtheit: Der Anschluss an das Gerät (weibliche) hält dem Untertauchen stand (ideal für Wearables, medizinische Ausrüstung, Outdoor-Geräte).

.Staubbeständigkeit: Das versiegelte Design verhindert das Eindringen von Partikeln.

4.Hochleistungsleistung

.Schnelle Ladeunterstützung: Handhabung von 5A10A-Strömen, die ein schnelles Laden für energieintensive Geräte ermöglichen.

.Niedriger Widerstand: Optimiert für eine effiziente Hochstromübertragung mit minimalem Energieverlust.

5.Flexibilität im Entwurf

.Anpassungsfähige Ästhetik: Form, Farbe und Marke, die auf Host-Geräte zugeschnitten sind (z. B. Wearables, IoT-Gadgets).

.Formfaktor Anpassungsfähigkeit: Kann für ultraschlanke Profile oder spezielle Gehäuse entwickelt werden.

6.Verstärkte Sicherheit

.Anti-Kurzschluss: eingebauter Schutz gegen zufällige Kurzschlüsse während des Anschlusses/der Fehlausrichtung.

.Foolproof Polarität: Die physikalische Konstruktion verhindert eine falsche Einführung (umgekehrter Polaritätsschutz).

7. Fortgeschrittene Signalfähigkeit

.Hochgeschwindigkeitsdaten: Unterstützt USB 2.0, HDMI 1.3, Audio/Videosignalen, die traditionelle Anschlüsse ersetzen, ohne die Funktion zu beeinträchtigen.

.Signalintegrität: Erhält eine stabile Übertragung für Video/Audio auch bei häufigen Abschnitten.

Die Anwendungsbereiche des Produkts sind:

.Wearable Geräte (Smart-Uhren, Haustier-Locator, Smart-Armband) Ladung/Kabel
.Laptop, Tablet-PC, PDA, tragbares Datenterminal;
.Medizinische Ausrüstung, drahtlose Geräte, Datenkommunikationsgeräte, TelekommunikationAusrüstung, Automatisierungs- und Industrieausrüstung;
Luftfahrt, Luft- und Raumfahrt, militärische Kommunikation und Militärelektronik
.Automobile, Fahrzeugnavigations-, Prüf- und Messgeräte

Unsere Vorteile:
Individuell angepasste Lösungen Unser erfahrenes Ingenieursteam ist auf POGO PIN-Anschlüsse, magnetische Ladekonnektoren und industrielle wasserdichte Anschlüsse spezialisiert.schnelle Gestaltungsunterstützung und kurze Entwicklungszyklen bieten
Schnelle Prototypenfertigung ️ Schnelle Probenabwicklung für dringende Anforderungen
Stabile Qualität und Zuverlässigkeit Konsistente Leistung für sichere und zuverlässige Produkte.
Kosteneffizienter und hervorragender Service
Wir sind bestrebt, sichere, vertrauenswürdige und hochwertige Produkte zu liefern, die die Erwartungen der Kunden übertreffen.

Qualität, Integrität und überlegener Service sind die Grundprinzipien, die wir unerschütterlich einhalten.

Wie man Magnetkabelanschlüsse bei UPE bestellt

Schritt 1: Erklären Sie Ihre Anforderungen
Geben Sie folgende wesentliche Angaben an:

✅Typ des Steckers: z. B. nur zum Laden, Daten+Strom (USB-C/HDMI), Pogo Pin, Hybrid

✅Menge: geschätztes jährliches Volumen (z. B. 50 000 Einheiten/Jahr)

✅Anpassungsbedarf:
.Form/Größe (z. B. kreisförmig Ø5 mm, rechtwinklig)
.Nennstrom (z. B. 8A Schnellladung)

.IP-Klassifizierung (z. B. IPX8-Wasserdichtheit)

.Signaltyp (z. B. USB 2.0 + 12V-Leistung)
Ästhetik (Farbe, Marke, Oberflächenveredelung)

✅Technische Spezifikationen: Betriebsspannung, Paarungszyklen, Betriebstemperaturbereich

Schritt 2: Angebot und Vereinbarung
Die UPE bietet:
.Einheitspreise (Volumenrabatte für Aufträge von mehr als 5K)
.Zeit (Prototyping + Massenproduktion)
Zahlungsbedingungen (z. B. 50% Anzahlung, 50% Vorladung)

Abschluss: MOQ, Lieferplan, Verpackung

Schritt 3: Bestellung bestätigen und bezahlen
Unterzeichnung eines PO oder einer formellen Auftragserklärung

Zahlen Sie sicher über:
.Banküberweisung (SWIFT/TT)
.PayPal
.Kreditbrief (für Großbestellungen)

Schritt 4: Herstellung und Versand
✅Prototypen: 5-7 Tage (Prüfgenehmigung vor der Serienproduktion)

✅Massenproduktion: 15-20 Tage (flexible Skalierung)

Versand:
.EXW
.Verfolgbare Logistik (DHL, FedEx, Seefracht)

Schritt 5: Qualitätssicherung
✅Vor der Lieferung: UPE stellt QC-Berichte (IP-Tests, Kontinuitätsprüfungen) zur Verfügung

✅Nach der Lieferung: Überprüfen Sie:
.Genauigkeit der Abmessungen
.Signal-/Leistungsfähigkeit
- Die Konsistenz ist fertig.

Zahlungsfrist:

50% Anzahlung (Vorzahlung): Deckt die Produktionskosten (Materialien, Arbeitskräfte) ab.

50% Saldo (vor dem Versand bezahlt): Sicherstellung der Qualitätskontrolle und der Verpflichtung beider Parteien.

Zahlungsmethode:

T/T (Banküberweisung),PayPal,OCBC Bank

Empfehlung:

Bei Proben verwenden Sie PayPal (sicherer).

Bei Großbestellungen T/T verwenden (niedrigere Gebühren).
