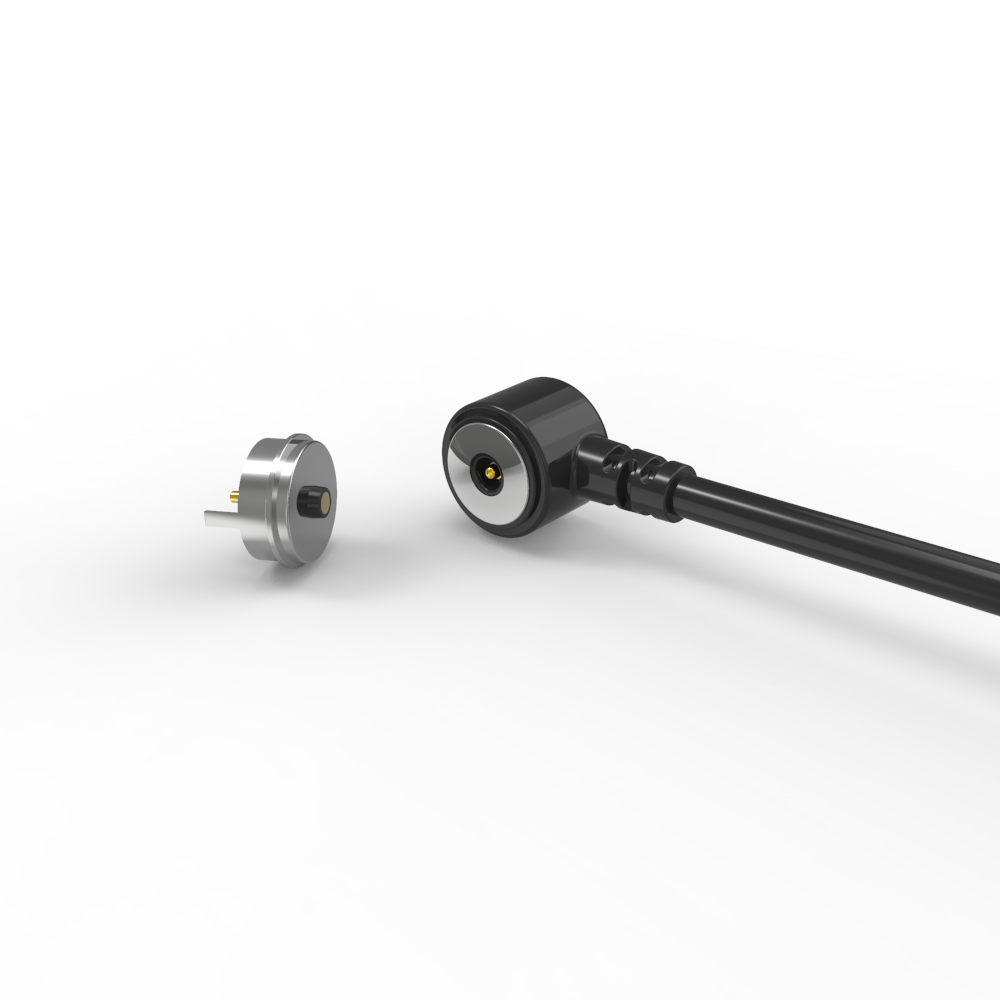

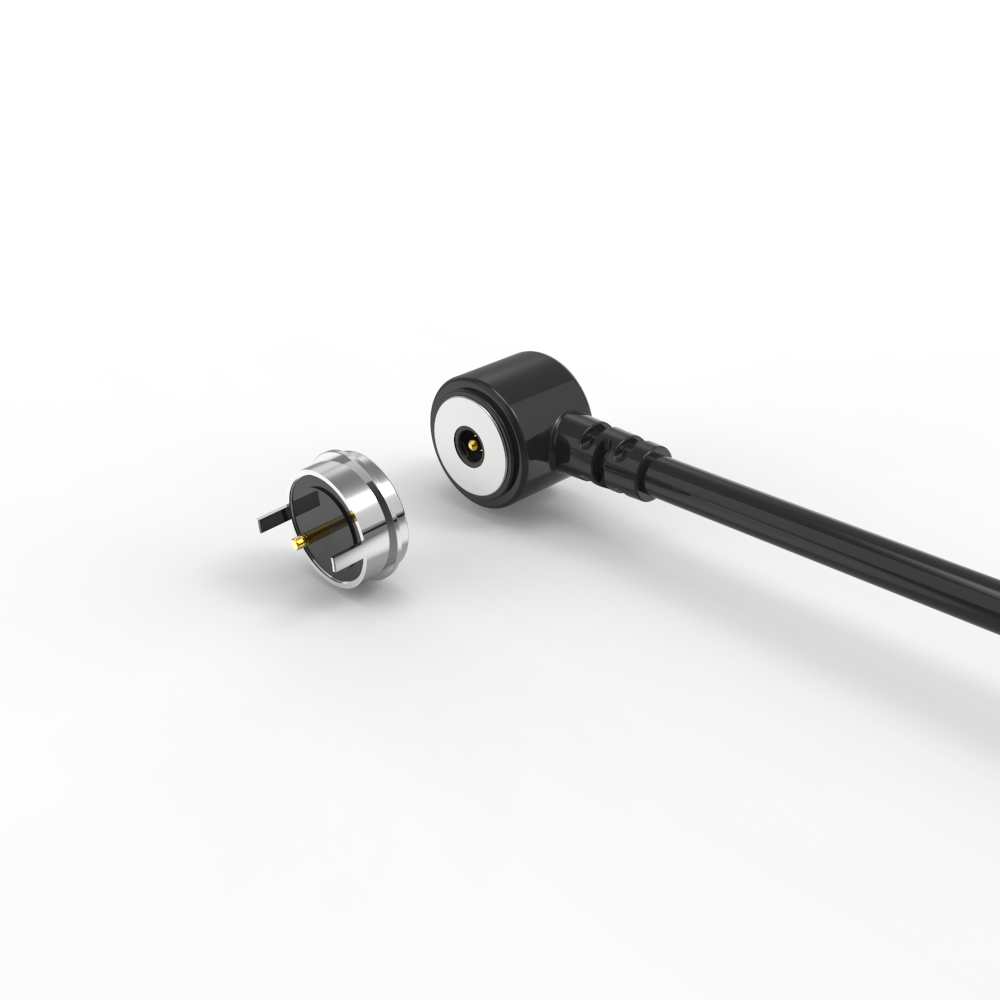

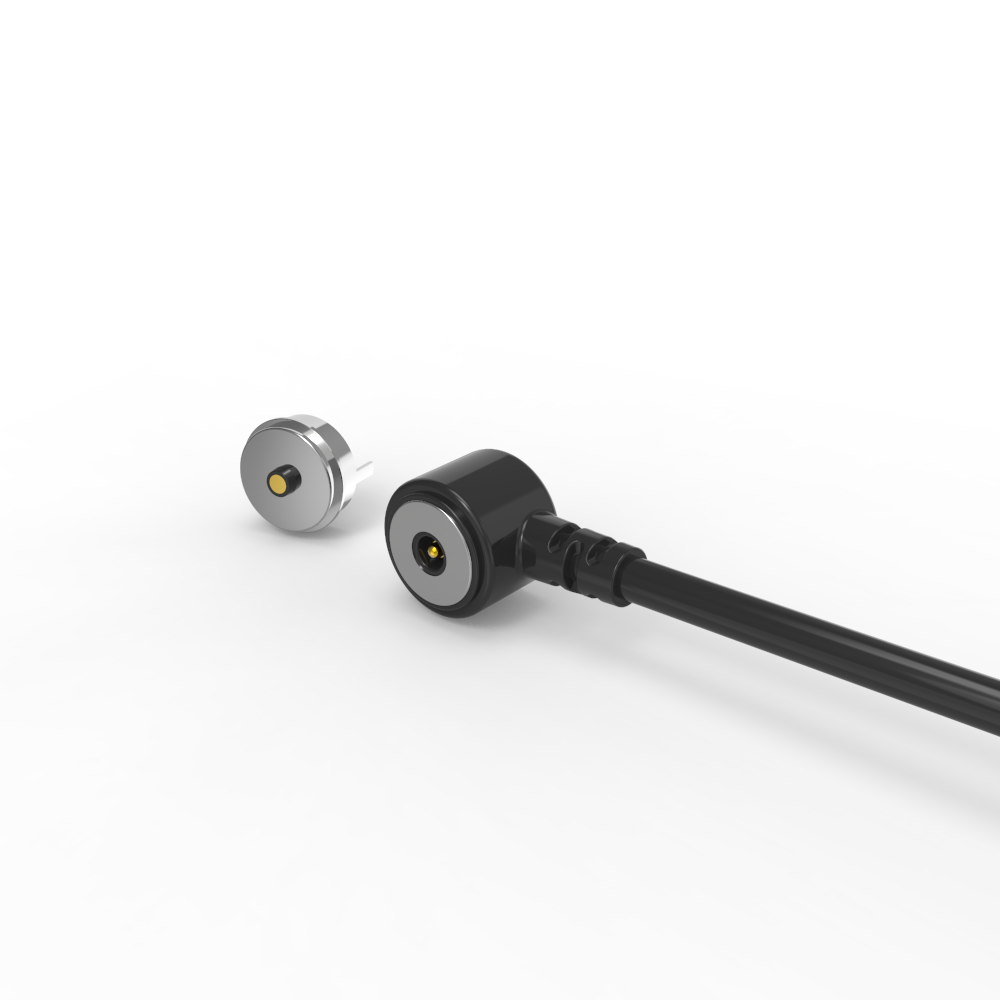

Rundes männliches und weibliches magnetisches Ladekabelanschluss für eine thermische Lunchbox

Runder männlicher und weiblicher magnetischer Ladungskabelanschluss für die thermische Lunchbox, magnetischer Pogo -Stift hat den Vorteil der automatischen Adsorption, die leicht zu operativ ist. Der Pogo -Stift hat eine gute elektrische Leitfähigkeit, die in einer schweren Umgebung nicht leicht korrodiert wird.

Union Precision Electronic Co., Ltd (UPE) setzt sich für High-End-Pogo-Pin, Pogo-Pin-Steckverbinder, magnetische Stecker sowie die Entwurf, Entwicklung, Produktion und Verkauf von unterstützenden Produkten als High-Tech-Unternehmen ein.

Wir haben uns an kontinuierliche technologische Innovationen und hochwertige Produkte als Kern der Entwicklung des Unternehmens einhalten. Ein professionelles und erfahrenes technisches Team verfügt über mehr als 15 Jahre Erfahrung in der relevanten Connector-Branche. UPE verfügt über viele Jahre Berufserfahrung in der Produktentwicklung und -herstellung. UPE gewährleisten die Produktqualität während des Produktdesigns, der Entwicklung und der Fertigung. Gleichzeitig kann es den Kunden auch technischen Support wie synchrone Entwicklung bieten.

Produkte entsprechen EU ROHS, Reach, HF -Umweltschutzstandards.

Globale Reichweite:UPE -Produkten werden weltweit vertrauenswürdig und konzentriert sich vor allem auf den Export auf entwickelte Märkte, darunter:

.Europa

.Unitierte Staaten & Kanada

.Australien

Entwicklung von Regionen in ganz Asien

Im Wesentlichen:UPE liefert eine umfassende Auswahl an zuverlässigen, sicheren und innovativen magnetischen Connector -Lösungen, um den anspruchsvollen Anforderungen globaler Kunden in fortschrittlichen Märkten zu erfüllen.

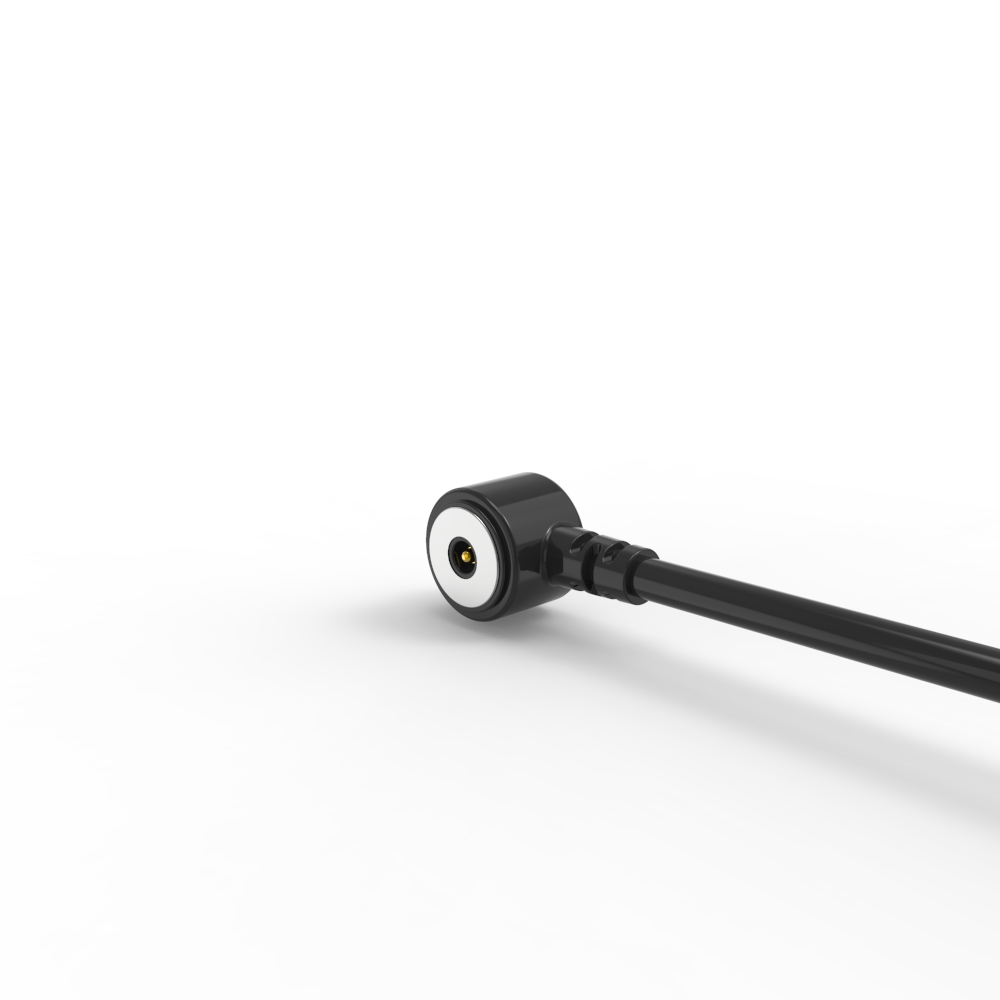

Männlicher Magnetkabelstecker:

... Materialien:
Pogo Pin: Messing (Plunger & Barrel Plating 5U "min au über 60 ~ 100U" Ni);
Gehäuse: Schwarzes HTN+30%GF UL94 V-0;
Magnet: ndfeb N52 Plattierung Ni;
Kabel: Schwarz OD 3,5*2C (TC65*0,08),
Drahtjacke: Black TPE 90A.
Anschlussjacke: Black TPE 90A ..
... mechanisch:
Federkraft: 70 g ± 20 g, bei 1,0 mm funktionierender Storke.
Full Storke: 1,2 mm.
Mechanische Lebensdauer: 10000 Cycle min ..
... elektrisch:
Spannung: 12 V.
Strom: 3a.
Kontaktwiderstand: 50 mΩmax (PIN).
100% offen und kurzer Test.
... ROHS oder erreichen konformes Produkt.
... Salzspray -Test: 48 H.

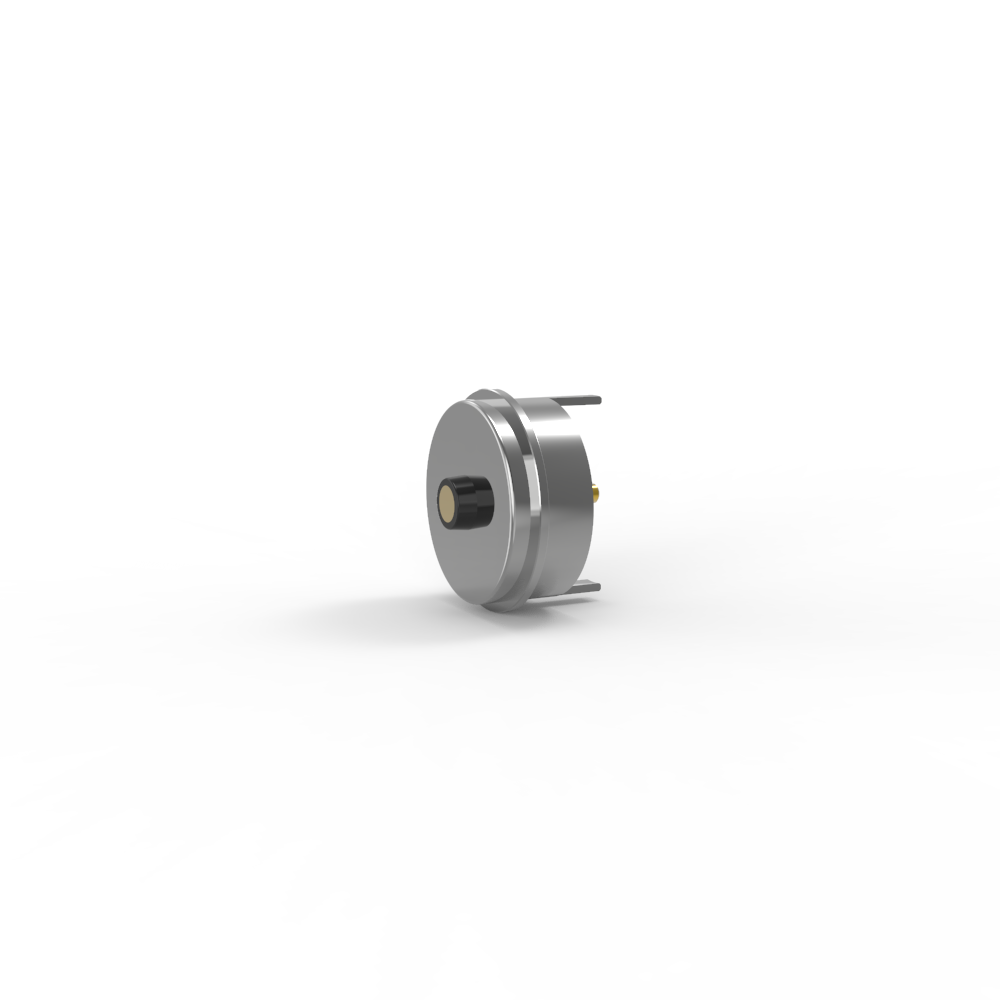

Weiblicher Magnetanschluss:

..Materialien:
Pinr: Bleifreier C6801, plattatiert 5U "min au über 60 ~ 100U" Ni;
Gehäuse: Schwarzes HTN+30%GF UL94 V-0;
Schale: Bleifreier C6801 Plattierendrang Ni;
Magnet: ndfeb N52 Plattierung Ni
.... Elektrisch:
Spannung: 12.0 V.
Strom: 5.0a.
Kontaktwiderstand: 50 mΩmax (PIN).
100% offen und kurzer Test.
... ROHS oder ReachCompliant -Produkt.
... Salzspray -Test: 48H.
… Beschreibung der Produktanwendung (nicht auf Folgendes beschränkt):
1. Plug-in-Schweißplatine;
2. Bildung und Einkapselung nach dem Schweißen von Drähten;
3. Ein Übertragungsanschluss dieser PCB -Karte kann addieren.
4. Mlding -Injektionsform von einbettbarem Schimmel;
5. Wire können direkt gebunden werden.

Aufmerksamkeit:
1.Magnet verwenden NDFEB -Material, es kann die Magnetkraft für immer halten (mit Ausnahme von hohen Temperaturen, gebrochen, gleicher Pole -Anschluss)

2.Magnet existieren Magnetfeldstörungen

3. Kurzschlussschutz entwerfen

Wie funktionieren magnetische Anschlüsse?

Both -Seiten verbinden sich magnetisch, wenn sie in der Nähe zueinander platziert werden
Schlagen Sie auf der Rückseite des Steckers an, dass die Leistung fließt
Wenn die Seiten auseinander gezogen werden, stoppt der Stromfluss sofort
Sie vermeiden Kurzstrecken, wenn sich die Anschlüsse gegenseitig abstellen, und wenn sie sich anziehen, ist es auf den isolierten Teilen (da beide Anschlüsse denselben Magnetpol frei)

Zirkular 2Pin Magnetic Cable Connectors Parameter:

Kreisförmige 2 -Pin -Magnetkabel -Kabelanschluss technische Zeichnung

Rundschreiben 2Pin weiblicher Magnetanschluss Technische Zeichnung

ReEmpfohlenes PCB -Layout

Vorteile des magnetischen Steckers:

1. Effortloser Benutzererfahrung

.Automatische Adsorption: Verbindet sich einfach mit einer einfachen "Snap" -Aktion - keine genaue Ausrichtung erforderlich.

.Anti-Fall-Sicherheit: Lösungsfreiheit unter Spannung (z. B. auf dem Kabel stolpern) und schützt Geräte vor Schäden.

2. Exceptional Haltbarkeit

.Lebensdauer mit hoher Zyklus: Bewertet für 100.000–200.000 Verbindungszyklen/Trennzyklen - weit über den Standardanschlüssen.

.Robustes Design: Die verstärkte Struktur widersteht physischer Belastung und häufiger Gebrauch.

3. Umweltbelastung

.IPX8-Abdichtung: Geräteseitige (weibliche) Port-Halt-Unterdrückung (ideal für Wearables, medizinische Ausrüstung, Outdoor-Geräte).

.Staubwiderstand: Das versiegelte Design verhindert das Eindringen von Partikeln.

4. Hochleistungsleistung Lieferung

.Schnellladeunterstützung: Griff 5A-10A-Ströme und ermöglicht eine schnelle Aufladung für leistungsstarke Geräte.

.Niedriger Widerstand: optimiert für eine effiziente hohe Stromübertragung mit minimalem Energieverlust.

5. Flexibilität der Flexibilität

.Anpassbare Ästhetik: Form, Farbe und Branding, die auf die Hostgeräte zugeschnitten sind (z. B. Wearables, IoT -Geräte).

.Anpassungsfähigkeit der Formfaktor: Kann für ultra-slimische Profile oder spezialisierte Gehäuse ausgelegt werden.

6. Sicherheit

.Anti-Short-Schaltung: Eingebautes Schutz gegen zufällige Shorts während der Verbindung/Fehlausrichtung.

.Narrensichere Polarität: Das physische Design verhindert eine falsche Insertion (Umkehrpolaritätsschutz).

7. Vergrößerte Signalfähigkeit

.Hochgeschwindigkeitsdaten: Unterstützt USB 2.0, HDMI 1.3, Audio/Video-Signale-Ersetzen herkömmlicher Ports ohne Kompromisse.

.Signalintegrität: Halten Sie das stabile Getriebe für Video/Audio auch bei häufigen Unterbrechungen bei.

Produktanwendungsbereiche sind:

1.Consumer Electronics & tragbare Geräte:

. Bezahlenbare Geräte (Smart Watches, Haustier Locators, intelligente Armbänder)

.Laptops, Tablet -PCs

.Pdas (persönliche digitale Assistenten)

.Handheld Data Terminals

2.Healthcare & Medical Technology:

.Medizinische Geräte (Diagnosegeräte, Patientenmonitore, tragbare medizinische Geräte usw.)

3. Information & Communication Technology (IKT):

.DATA -Kommunikationsgeräte (Router, Switches, Modems, Server, Netzwerkspeicher)

.

.Wireless Geräte (jenseits von Wearables - Hotspots, IoT -Gateways, Spezialfunkgeräte)

4. Industrielle Automatisierung und Kontrolle:

.Automationsgeräte (SPS, HMIS, Motorfahrten, Sensoren)

.Industrielle Geräte (Robotik, Steuerungssysteme, Test- und Messgeräte in Fabriken)

5.Aerospace, Verteidigung & Militär:

.Aviationssysteme (Cockpit-Avionik, Flugsysteme)

.Aerospace Systems (Satelliten, Raumfahrzeuge Subsysteme)

.Militärische Kommunikation (taktische Funkgeräte, sichere Comms -Systeme)

.Militärische Elektronik (Radar, EW -Systeme, Leitsysteme, C4ISR -Plattformen)

6.Automotive & Transport:

.Automobile (Infotainment-Systeme, fortschrittliche Fahrerassistanzsysteme (ADAs), Telematikeinheiten, Körpersteuerungsmodule)

.Automotive Navigationssysteme (Haupteinheiten, spezielle GPS -Geräte)

.Automotive Tester & Messgeräte (Diagnose -Scan -Tools, ECU -Programmierer, Bank -Tester)

FAQ

1. Warum wählen Sie uns?
Mit 100% Aufrichtigkeit bietet unser Unternehmen Ihnen den besten Service für Produkte oder Nachverkäufe. Wir werden das angemessenste Angebot anbieten und qualitativ hochwertige Beispiele entsprechend Ihren Zeichnungen oder Anforderungen entwerfen. Wir bieten Garantie für jeden Kunden nach dem Verkauf.

2. Können Sie Produkte für uns anpassen?
Wir freuen uns sehr, Sie oder Design für Sie anzupassen. Bitte geben Sie uns Ihre Zeichnung oder Muster an und teilen Sie uns Ihre besonderen Anforderungen an die Produkte mit. Wir können so schnell wie möglich nach Ihren Anforderungen anpassen.

3.Wie viel kostet die Stichprobe?
Wenn Aktienartikel kostenlos Proben an Kunden zur Verfügung stellen, sollten Sie die Fracht tragen.
Wenn Sie ITERMS anpassen, werden wir für ordnungsgemäße Kosten berechnen und einen angemessenen Anteil der Stichprobengebühr erstatten, wenn Sie Bestellung für uns haben!

4.Was über Ihre Lieferzeit?
Die Lieferzeit hängt von der Menge und Schwierigkeit der Bestellung des Kunden ab. In der Regel innerhalb von 3 Tagen, während maßgeschneiderte Produkte innerhalb von 2 Wochen geliefert werden.

5.Wie über Ihre Unternehmensqualitätskontrolle?
Wir werden die Produkte testen und inspizieren, um die Qualität der Produkte zu gewährleisten, um Ihre Zufriedenheit zu erhalten. Qualität ist die wichtigste in unserem Unternehmen, von Material bis zur Lieferung, alle werden doppelt geprüft und das Unternehmen erhalten IS09001, um dies zu gewährleisten.
