Detailinformationen

Name:	Magnetkabelanschluss	Durchmesser.:	10.0mm
Material:	TPE,NdFeB N52,bleifrei C6801	Federkraft:	70 g±20 g
Arbeiterstörche:	1.0 mm	Strom:	3A
Spannung:	12 V	Kabellänge:	1000 mm
Farbe:	Schwarz	Salzsprühprüfung:	48h
Mechanische Lebensdauer:	10000 Zyklen Min.	Kontaktwiderstand:	50mΩ Max (PIN)

Produkt-Beschreibung

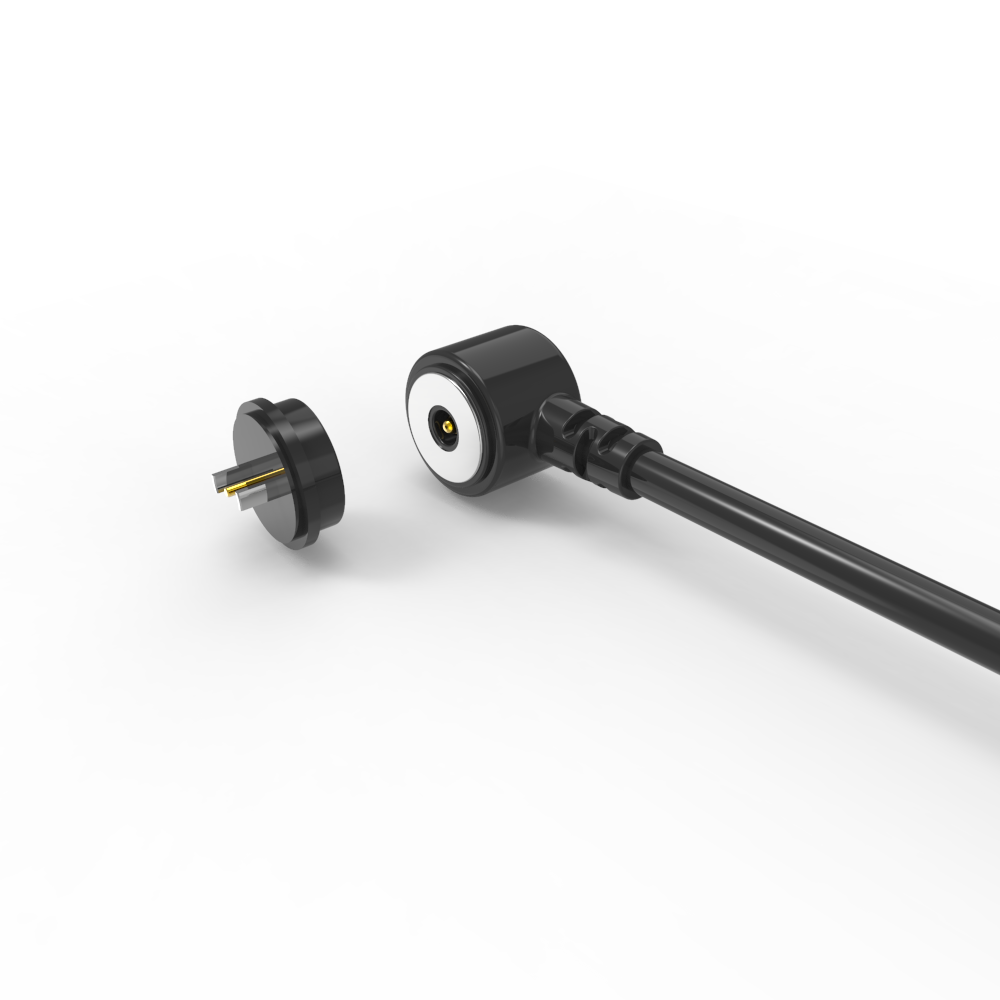

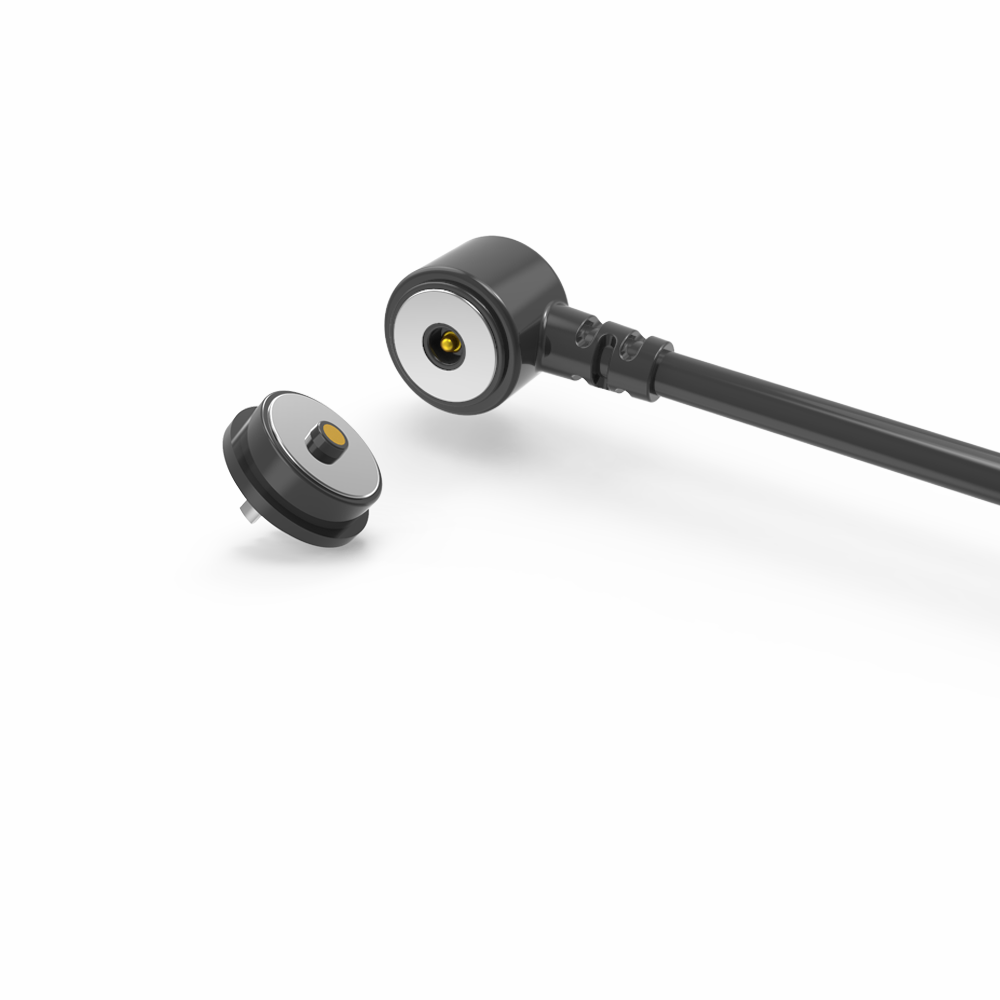

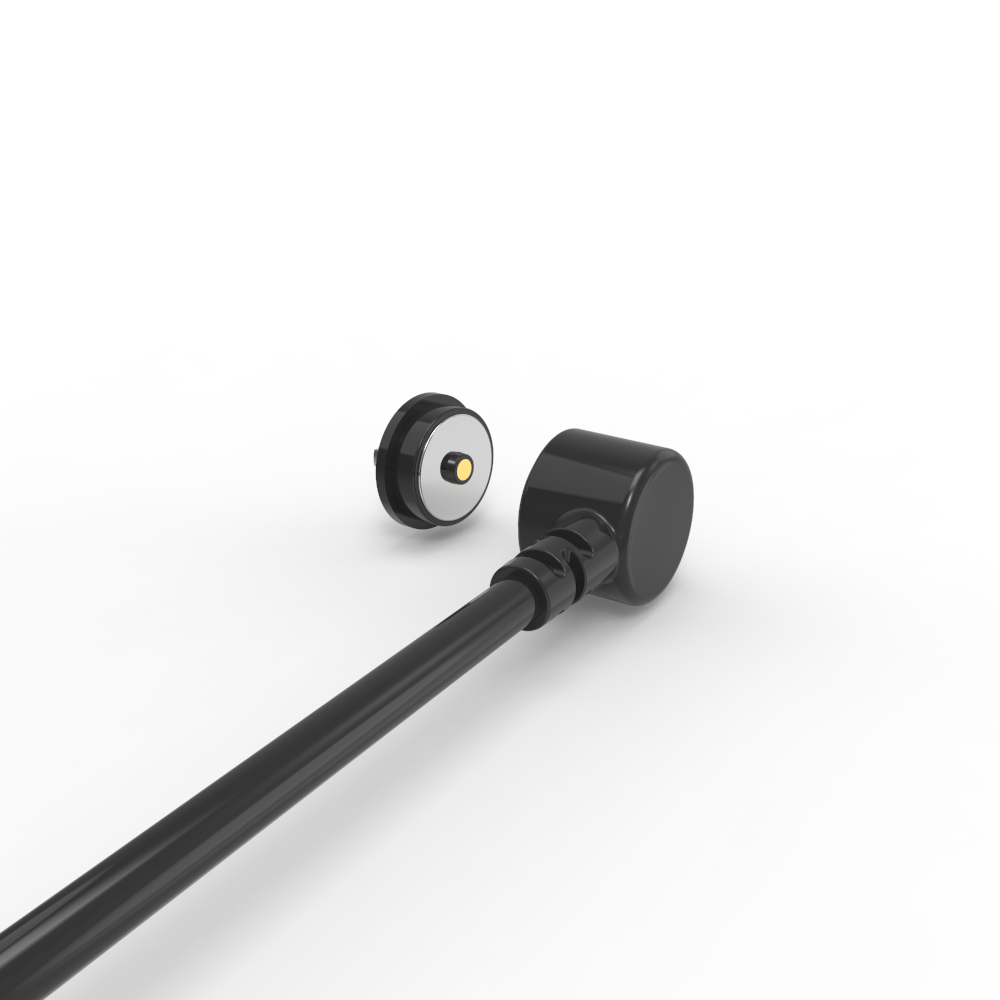

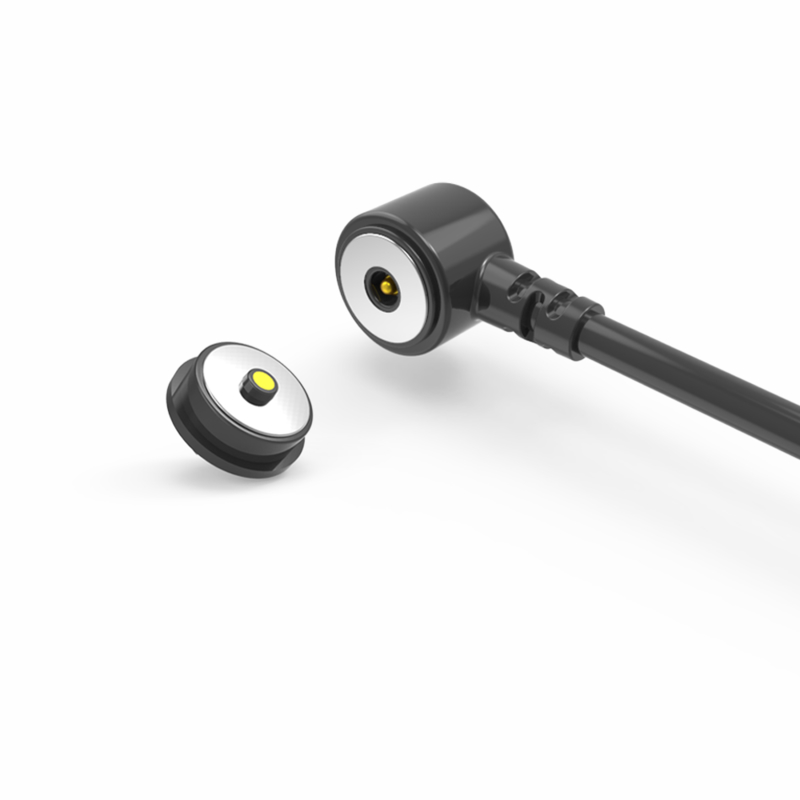

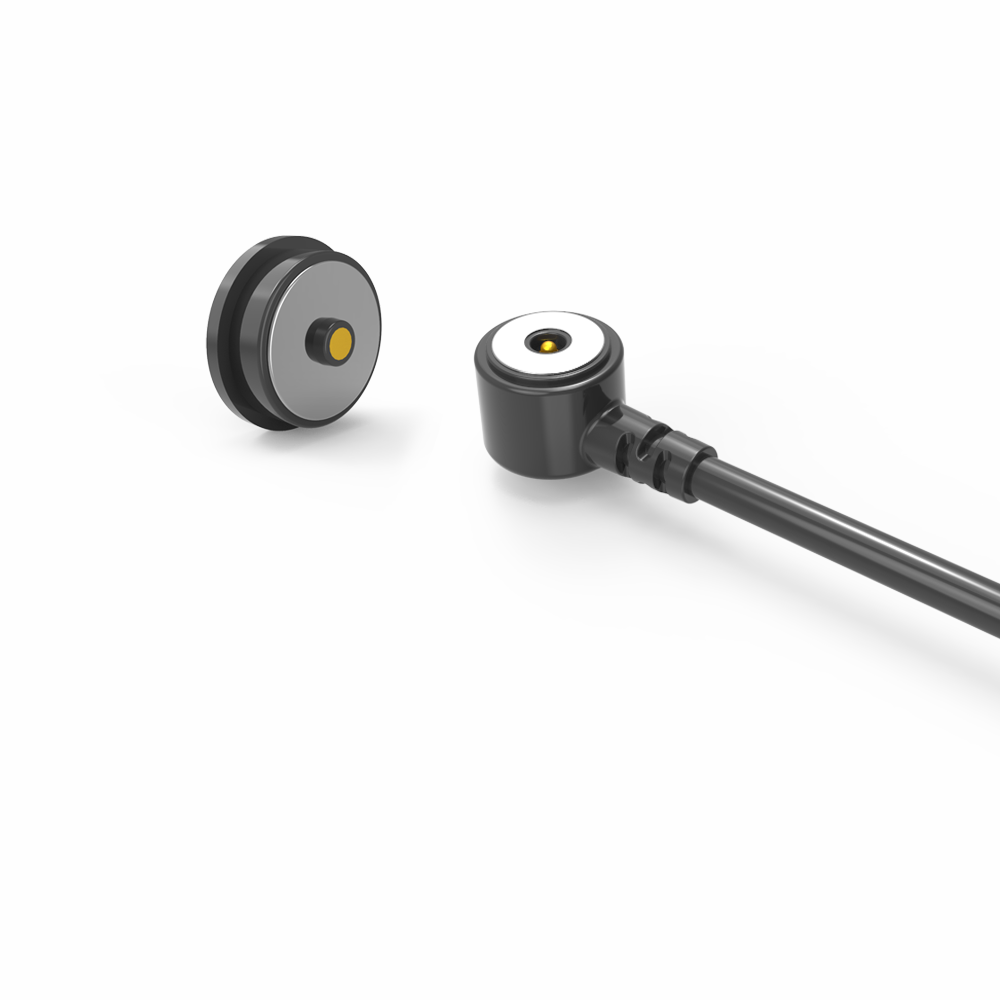

Dia 10,0 mm runder Stecker und Buchse für magnetische DC-Kabel mit Mikroprojektor, magnetischer Pogo-Pin haben den Vorteil der automatischen Adsorption und sind einfach zu bedienen. Der Pogo-Pin hat eine gute elektrische Leitfähigkeit und korrodiert nicht leicht in einer rauen Umgebung.

Union Precision Electronic Co.,Ltd (UPE) engagiert sich als High-Tech-Unternehmen für High-End-Pogo-Pins, Pogo-Pin-Steckverbinder, Magnetsteckverbinder sowie die Entwicklung, Produktion und den Vertrieb von unterstützenden Produkten.

Wir halten uns an kontinuierliche technologische Innovationen und qualitativ hochwertige Produkte als Kern der Unternehmensentwicklung. Ein professionelles und erfahrenes technisches Team verfügt über mehr als 15 Jahre Erfahrung in der relevanten Steckverbinderindustrie. UPE verfügt über langjährige Arbeitserfahrung in der Produktentwicklung und -herstellung. UPE gewährleistet die Produktqualität während der Produktentwicklung, -herstellung und -fertigung. Gleichzeitig kann es Kunden auch technischen Support wie synchrone Entwicklung bieten.

Die Produkte entsprechen den EU-ROHS-, REACH- und HF-Umweltschutzstandards.

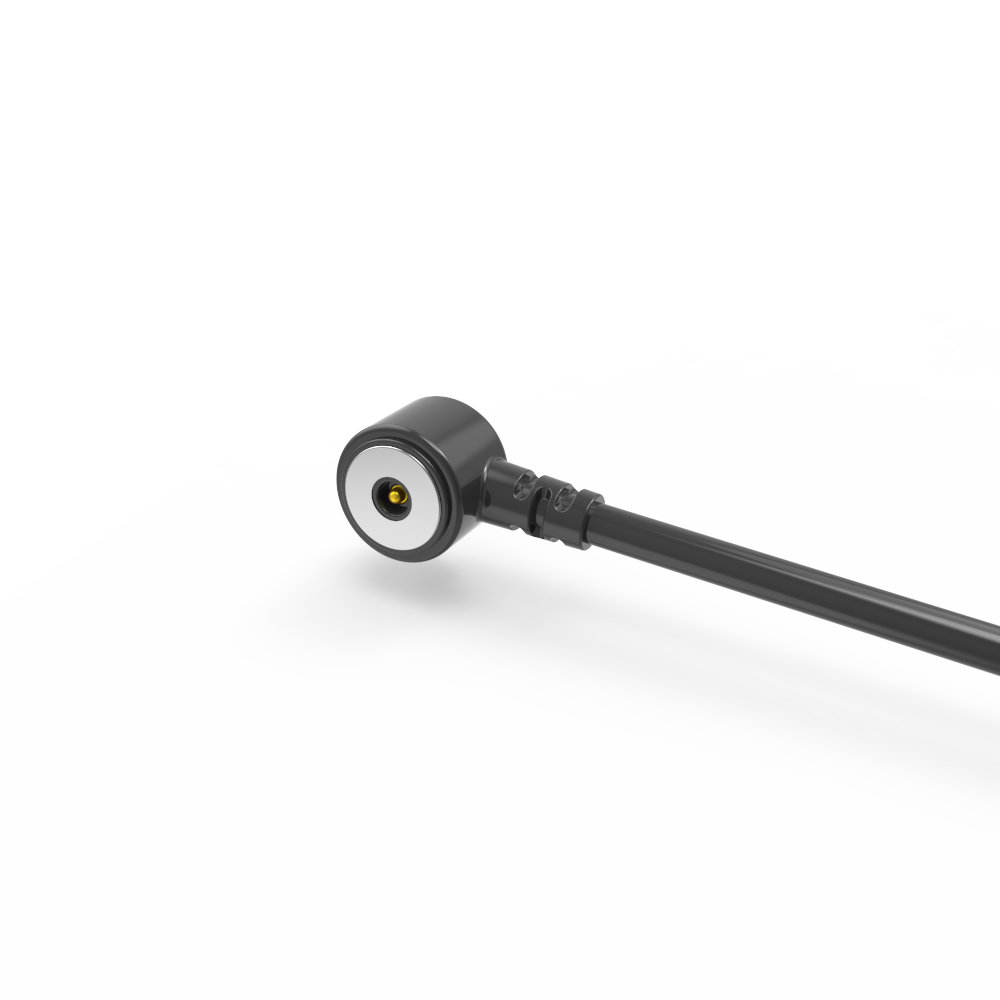

Magnetischer Kabelstecker (Stecker):

...Materialien:
Pogo-Pin: Messing (Plunger & Barrel-Beschichtung 5U" Min Au über 60~100U" Ni);
Gehäuse: schwarz HTN+30%GF UL94 V-0;
Magnet: NdFeB N52 Beschichtung Ni;
Kabel: schwarz OD 3,5*2C (TC65*0,08),
Drahtmantel: schwarz TPE 90A .
Steckverbinder-Mantel: schwarz TPE 90A..
...Mechanisch:
Federkraft: 70 g ± 20 g, bei 1,0 mm Arbeitsweg.
Voller Hub: 1,2 mm.
Mechanische Lebensdauer: 10000 Zyklen Min..
...Elektrisch:
Spannung: 12 V.
Strom: 3A.
Kontaktwiderstand: 50 mΩ Max (PIN).
100 % offener und Kurzschlusstest.
...ROHS- oder REACH-konformes Produkt.
...Salzsprühtest: 48 H.

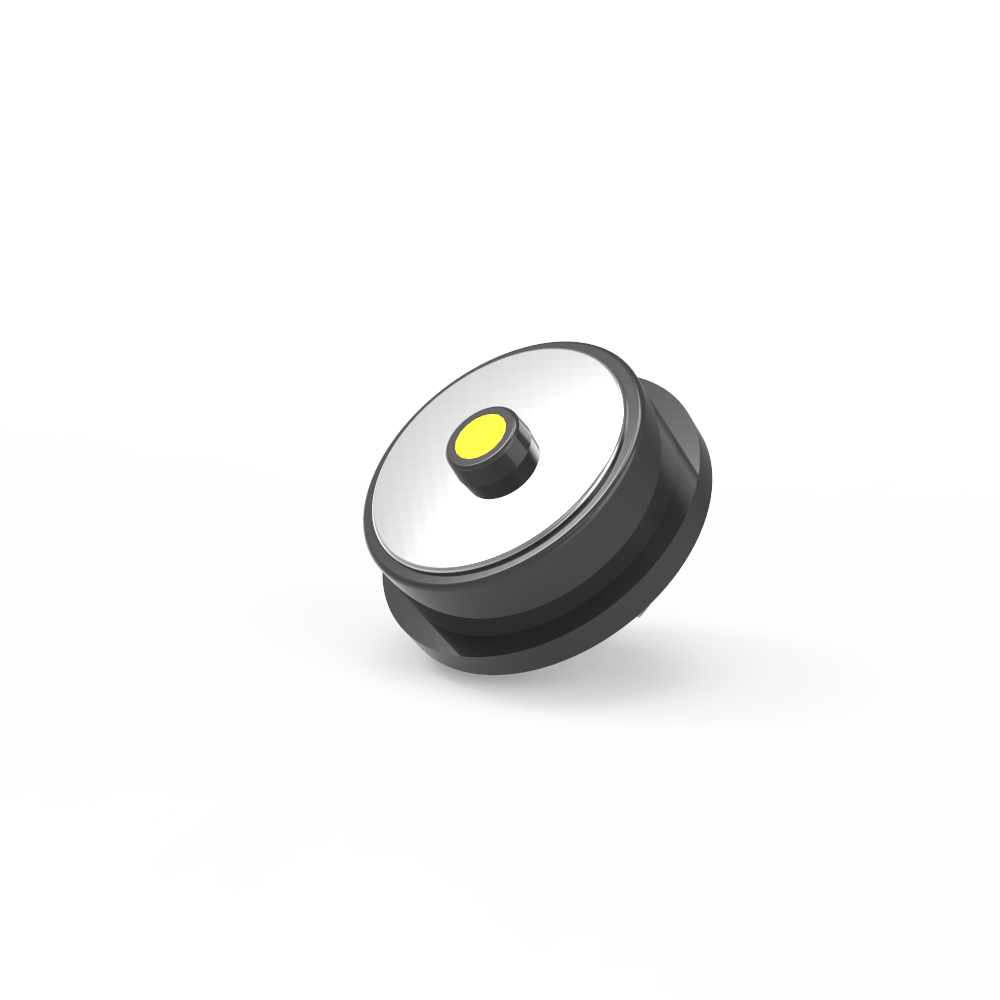

Magnetische Buchse:

..Materialien :
PINr: Bleifreies C6801, Beschichtung 5U" Min Au über 60~100U" Ni;
Gehäuse: Schwarz HTN+30%GF UL94 V-0 ;
Schale: Bleifreies C6801 Beschichtung Ni;
Magnet: NdFeB N52 Beschichtung Ni
....Elektrisch:
Spannung: 12,0 V.
Strom: 3,0 A.
Kontaktwiderstand: 50 mΩ Max (PIN).
100 % offener und Kurzschlusstest.
...ROHS- oder REACH-konformes Produkt.
...Salzsprühtest: 48H.
… Produktanwendungsbeschreibung (nicht beschränkt auf Folgendes):
1. Einstecken in eine PCB-Platine;
2. Formen und Einkapseln nach dem Schweißen von Drähten;
3. Ein Transferanschluss dieser PCB-Platine kann hinzugefügt werden;
4. Spritzguss von einbettbaren Formen;
5. Drähte können direkt verbunden werden.

Achtung:
1. Magnet verwendet NdFeB-Material, es kann die Magnetkraft für immer beibehalten (außer bei hohen Temperaturen, Bruch, gleichpoliger Verbindung)

2. Magnet existiert Magnetfeldinterferenz

3. Kann Kurzschlussschutz entwerfen

Wie Magnetsteckverbinder funktionieren?

. Beide Seiten verbinden sich magnetisch, wenn sie sich in der Nähe voneinander befinden
. Licht auf der Rückseite des Steckers zeigt an, dass Strom fließt
. Wenn die Seiten auseinandergezogen werden, stoppt der Stromfluss sofort
. Sie vermeiden Kurzschlüsse, da sich die Steckverbinder gegenseitig abstoßen, und wenn sie sich anziehen, geschieht dies an den isolierten Teilen (da beide Steckverbinder denselben Magnetpol freigeben)

Kreisförmiger 2-poliger magnetischer Kabelsteckverbinder Parameter:

Name	Magnetischer Kabelsteckverbinder
Durchmesser	10,0 mm
Typ	Stecker/Buchse
Pin	2-polig
Draht	TPE
Kabellänge	1000 ± 20 mm
Farbe	Schwarz
Pogo-Pin/Drehteile	Bleifreies C6801
Schale	Bleifreies C6801
Magnet	N52 NdFeB Beschichtung Ni 15-20um
Gehäuse	Schwarz HTN UL94V-0
Federkraft	70 g ± 20g, bei 1,0mm Arbeitsweg
Voller Hub	1,2 mm
Mechanische Lebensdauer	10000 Zyklen Min..
Strom	3AMax
Spannung	DC 12V
Kontaktwiderstand	50 mΩ Max (PIN).
Betriebstemperatur	-25℃ bis +80℃
Salzsprühtest	48H
Zertifizierung	ROHS- oder REACH-konformes Produkt
Test	100 % offener und Kurzschlusstest

Technische Zeichnung des kreisförmigen 2-poligen magnetischen Kabelsteckers

Dia 10,0 mm rundes männliches und weibliches magnetisches Gleichstromkabelanschluss mit Mikroprojektor 0

Dia 10,0 mm rundes männliches und weibliches magnetisches Gleichstromkabelanschluss mit Mikroprojektor 1

Technische Zeichnung der kreisförmigen 2-poligen magnetischen Buchse

Dia 10,0 mm rundes männliches und weibliches magnetisches Gleichstromkabelanschluss mit Mikroprojektor 2

Empfohlene PCB-LayoutVorteile des Magnetsteckverbinders:

Dia 10,0 mm rundes männliches und weibliches magnetisches Gleichstromkabelanschluss mit Mikroprojektor 3

1. Mühelose Benutzererfahrung
