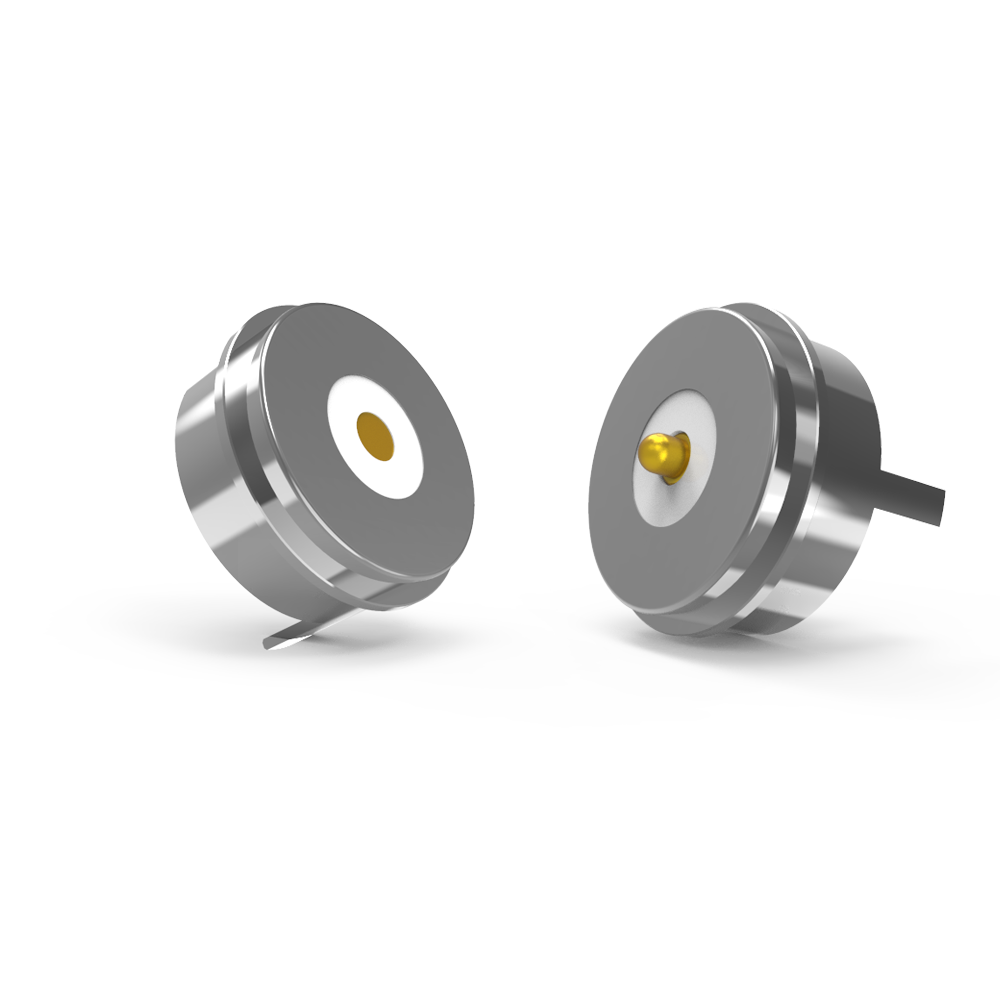

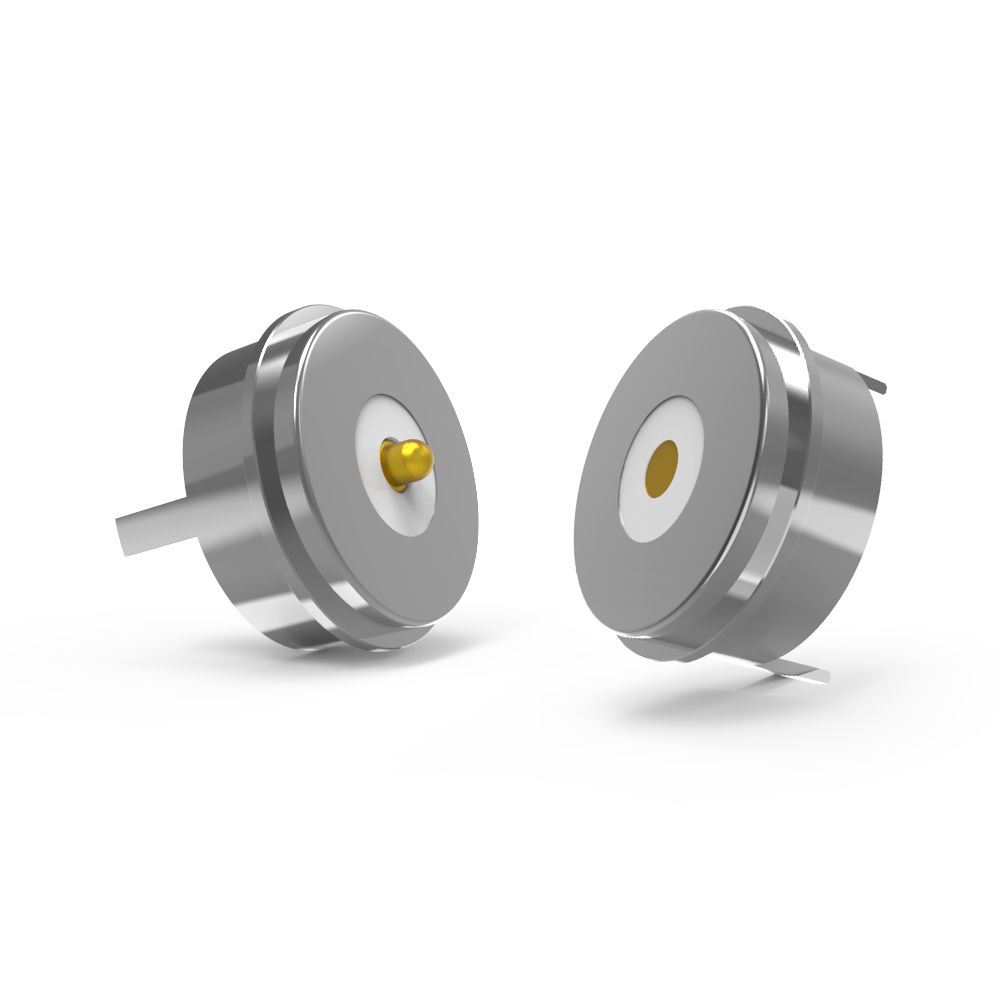

Dia 10,0 mm kreisförmiger magnetischer Feder-Pogo-Pin-Steckverbinder für LED (Stecker und Buchse)

Dia 10,0 mm männlicher und weiblicher kreisförmiger magnetischer Feder-Pogo-Pin-Steckverbinder für LED.

UPE professionelles Design und Herstellung von magnetischen Steckverbindern, magnetischen Kabelsteckverbindern für Kunden.
Sie müssen uns lediglich Ihre ID und eine Beschreibung Ihrer Produktanwendung mit Ihren Anforderungen zukommen lassen, dann gibt Ihnen unser Ingenieur einen Vorschlag, und wir können Ihnen auch dabei helfen, Ihr Produktdesign fertigzustellen, oder UPE entwirft es für Sie, falls erforderlich.

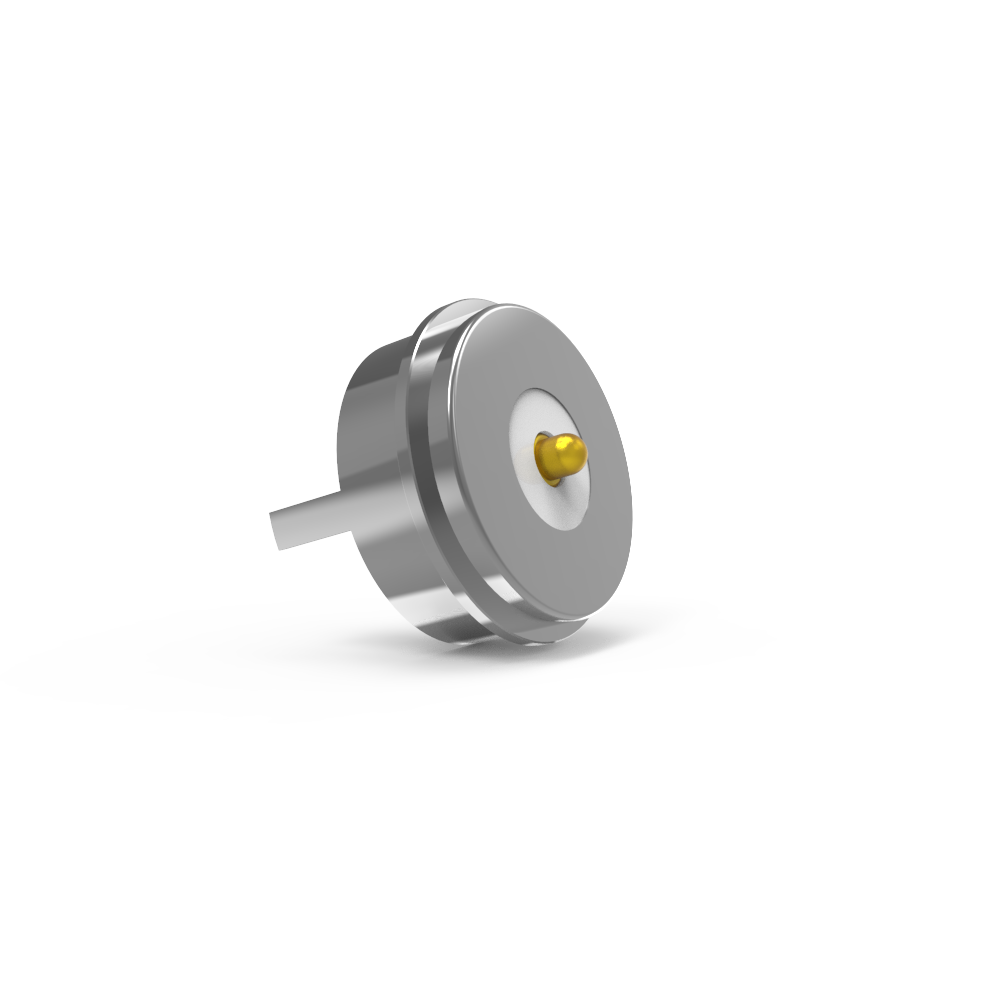

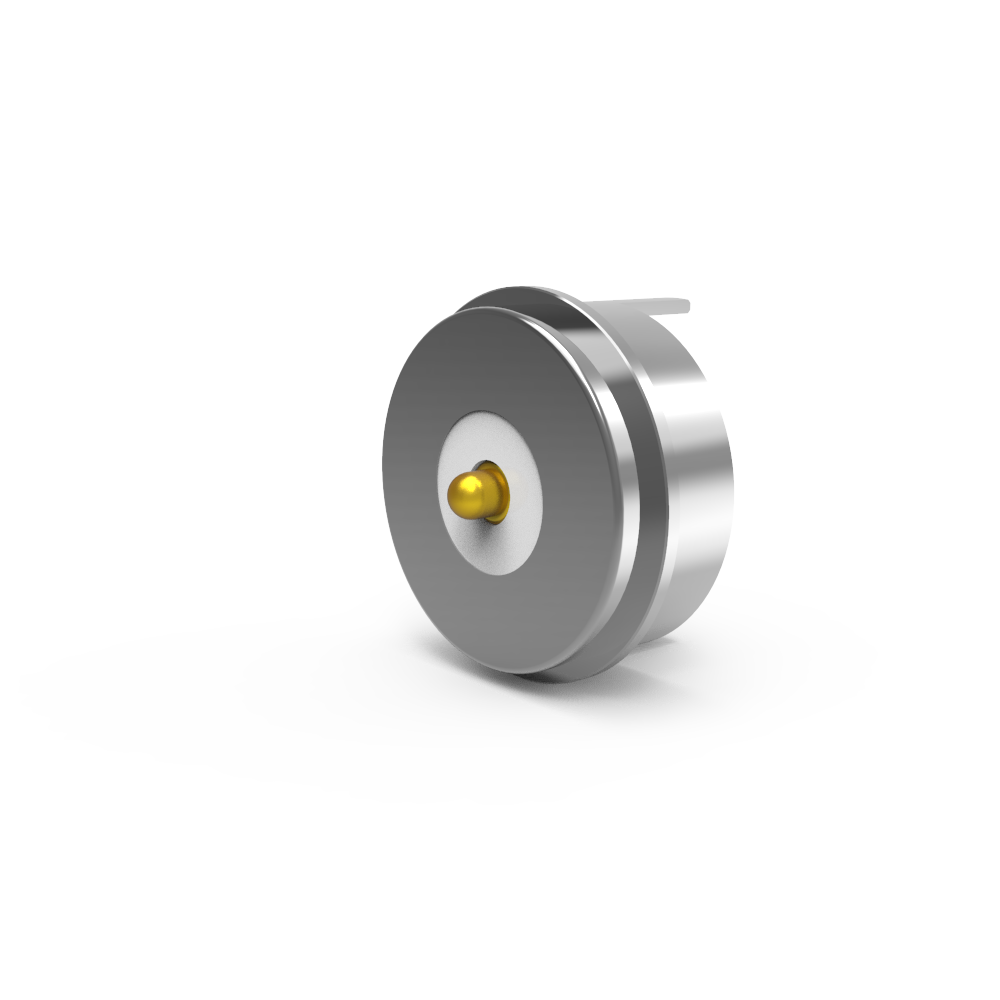

Männlicher Magnetstecker Teil

...Material:

Kolben: Bleifreies C6801, Beschichtung 5U" Min Au über 60~100U"Ni;
Zylinder: Bleifreies C6801, Beschichtung 5U" Min Au über 60~100U"Ni;
Feder: SUS 304 Beschichtung 1U"Au;
Gehäuse: Weißes LCP+30%GF UL94 V-0;
Schale: Bleifreies C6801 Beschichtung Ni;
Magnet: NdFeB N52 Beschichtung Ni
...Mechanisch:
Federkraft: 80 g ± 20 g, bei 1,0 mm Arbeitsweg.
Voller Hub: 1,2 mm.
Mechanische Lebensdauer: 50000 Zyklen Min.
...Elektrisch:
Spannung: 12,0 V.
Strom: 5,0 A.
Kontaktwiderstand: 50 mΩ Max (PIN).
100 % offener und Kurzschlusstest.
...ROHS- oder REACH-konformes Produkt.
...Salzsprühtest: 48H.
… Produktanwendungsbeschreibung (nicht beschränkt auf Folgendes):
1. Einsteckschweißen der Leiterplatte;
2. Formen und Einkapseln nach dem Schweißen von Drähten;
3. Ein Übertragungsterminal dieser Leiterplatte kann hinzugefügt werden;
4. Spritzgießen von einbettbaren Formen;
5. Drähte können direkt verbunden werden.

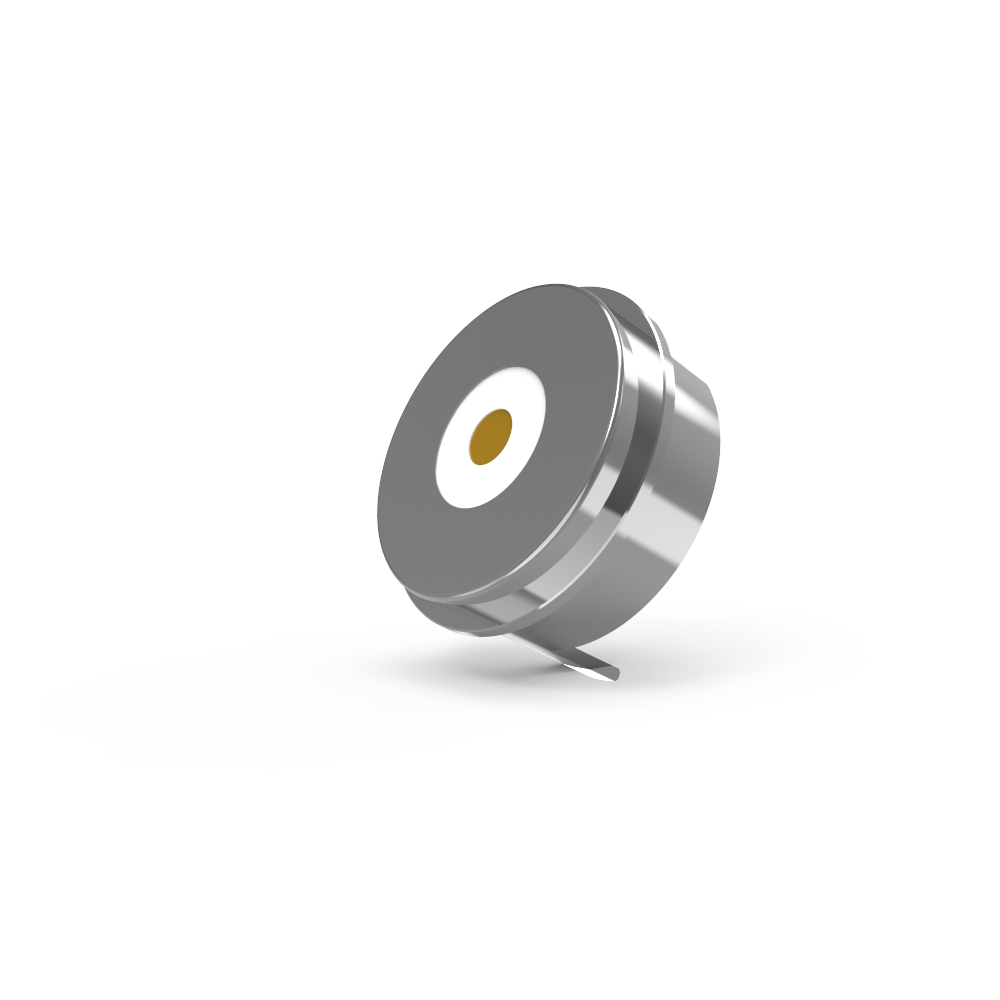

Weiblicher Magnetstecker Teil

...Materialien:
PIN: Bleifreies C6801, Beschichtung 5U" Min Au über 60~100U"Ni;
Gehäuse: Weißes LCP+30%GF UL94 V-0;
Schale: Bleifreies C6801 Beschichtung Ni;
Magnet: NdFeB N52 Beschichtung Ni
....Elektrisch:
Spannung: 12,0 V.
Strom: 5,0 A.
Kontaktwiderstand: 50 mΩ Max (PIN).
100 % offener und Kurzschlusstest.
...ROHS- oder REACH-konformes Produkt.
...Salzsprühtest: 48H.
… Produktanwendungsbeschreibung (nicht beschränkt auf Folgendes):
1. Einsteckschweißen der Leiterplatte;
2. Formen und Einkapseln nach dem Schweißen von Drähten;
3. Ein Übertragungsterminal dieser Leiterplatte kann hinzugefügt werden;
4. Spritzgießen von einbettbaren Formen;
5. Drähte können direkt verbunden werden.

DC-Magnetstecker Parameter:

Technische Zeichnung des kreisförmigen männlichen Magnetsteckers

Technische Zeichnung des kreisförmigen weiblichen Magnetsteckers

PCB-Layout:

Vorteile des Magnetsteckers:

✓Humanisiertes Design für automatisches Adsorptionsverbindungserlebnis;

✓Humanisierter Fallschutz: Er lässt sich leicht von der Ladeschnittstelle entfernen und das Gerät lässt sich nicht leicht entfernen;

✓Lebensdauer: bis zu 100.000-200.000 Zyklen;

✓Wasserdichtes Design: Das weibliche Ende des Geräts kann staubdicht und wasserdicht sein (IPX8);

✓Schnelle Ladezeit: Das Design des 5A-10A-Magnetsteckers hält einer großen Stromübertragung stand;

✓Das Aussehen des Magnetsteckers kann an das Design des Geräteanwendungsgeräts des Kunden angepasst werden;

✓Produkt-Kurzschlussschutz-Strukturdesign und ausfallsicher;

✓Realisieren Sie die Hochfrequenzsignalübertragung, kann die herkömmliche USB2.0 HDMI 1.3-Funktion Video- und Audiosignalübertragung ersetzen

✓Platzsparende Buchsen und PCB-Adapter können Pogo-Typ- und SMT-DIP-Patchkabelverbindungen realisieren

✓Die ausgezeichnete Korrosionsbeständigkeit (48H-120H) erfüllt die Anforderungen für den Einsatz in rauen Umgebungen

✓Ausgezeichnete erweiterbare Schnittstellen, die (Stromsignal, Video, Audio, Buchse usw.) implementieren können

✓Die Entwicklungszeit ist kurz, die Formherstellungskosten sind niedrig und es eignet sich für die Anpassung

Anwendung von Magnetsteckerprodukten:

1. Luft- und Raumfahrt, medizinische Geräte, elektronische Geräte im Fahrzeug, kleine Haushaltsgeräte, automatisierte Industrieanlagen, Datenkommunikationsgeräte, industrielle Inspektionsgeräte, drahtlose Geräte, spurgebundene intelligente Fahrzeuge
2: Virtual-Reality-Geräte (VR), unbemannte Luftfahrzeuggeräte, intelligente Robotergeräte
3: Intelligente Wearable-Produkte, intelligente Ortungsprodukte (intelligente Kinderuhren, intelligente Armbänder, tragbare Mobiltelefone, Bluetooth-Kopfhörer usw.)
4: Intelligente Heimgeräte, intelligente Handheld-Endgeräte, intelligente Sanitäranlagen, intelligente Outdoor-Sportgeräte, intelligente Physiotherapie- und Schönheitsgeräte
5: Unterhaltungselektronik, kleine Haushaltsgeräte (Drucker, Smartphones, Computer, Kameras, audiovisuelle Geräte, PDAs)

Warum UPE Ihr Partner sein sollte?

1. F&E-Team mit unabhängigen Design- und Entwicklungskapazitäten, kann mit der Produktentwicklung angepasst werden; Sie haben nur eine ID, wir erledigen den Rest für Sie, kostenlose Entwicklung, F&E-Zeit 3-5 Werktage.

2. Produktprojekte mit Mehrfachauswahl, runde, quadratische, rechteckige, geformte Verbindung mit der flexiblen Verwendung der Art und Weise, um ein schönes Aussehen zu erzielen, Platz zu sparen, einfach einzustecken, Magnetkraft kann 1N bis 30N erreichen.

3. Verbindungsart: Magnet zu Magnet, Magnet zu Legierung, Magnet zu Eisenblechen usw., um unterschiedliche Strukturen und Anwendungen zu erfüllen, Magnetfeldstörungen zu vermeiden, NdFeB-Magnet verwenden, er kann die Magnetkraft für immer beibehalten.
