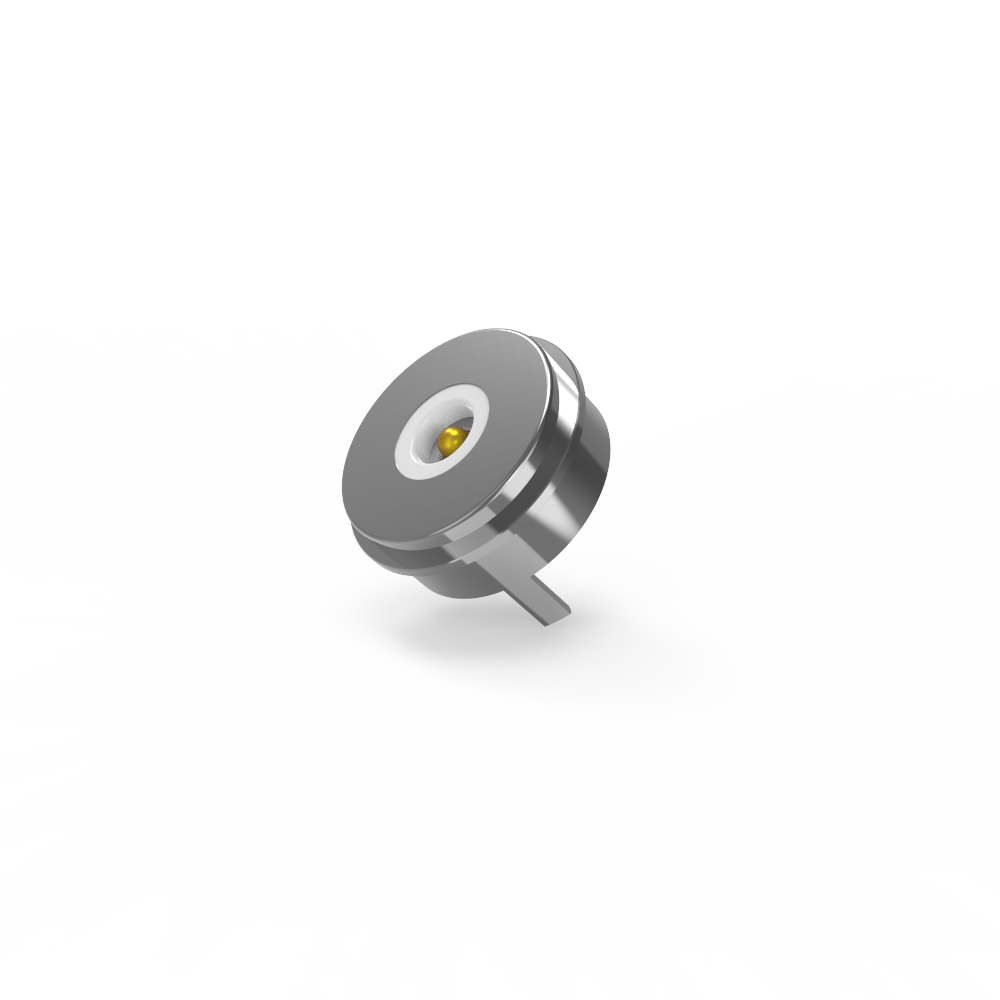

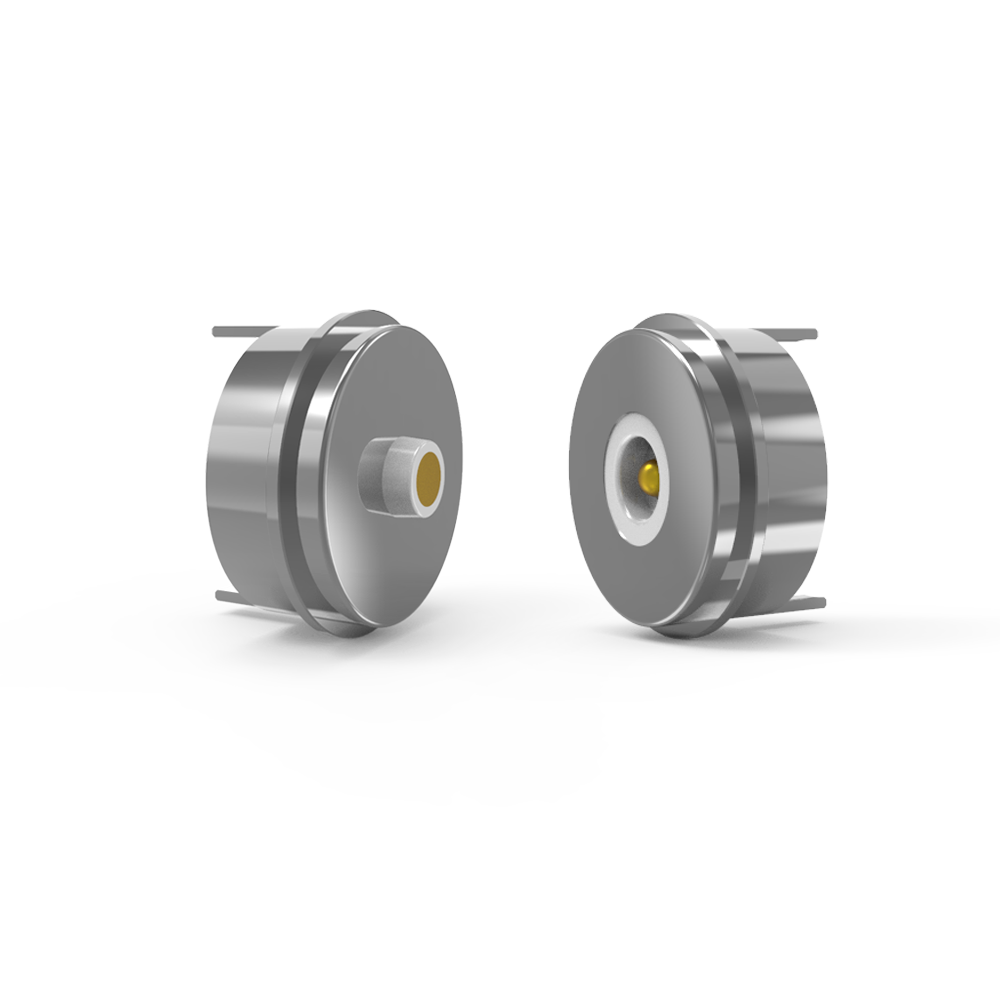

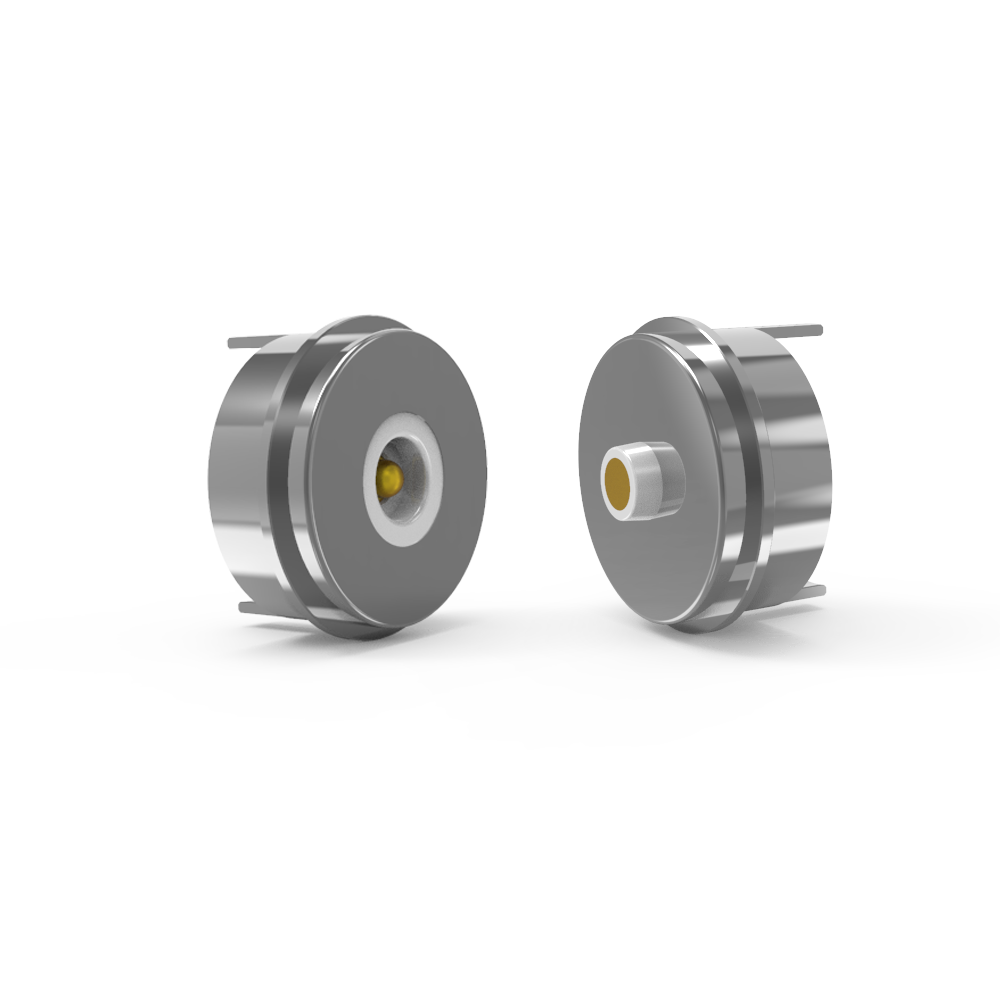

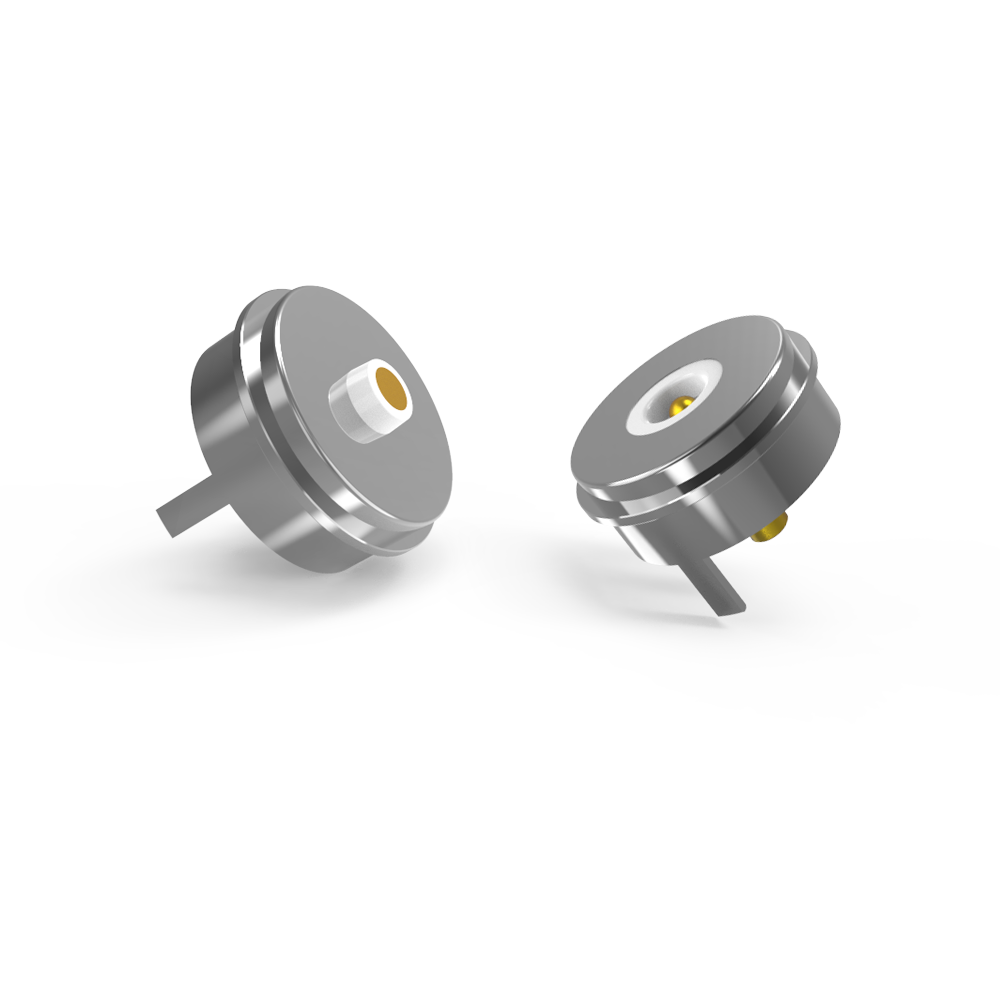

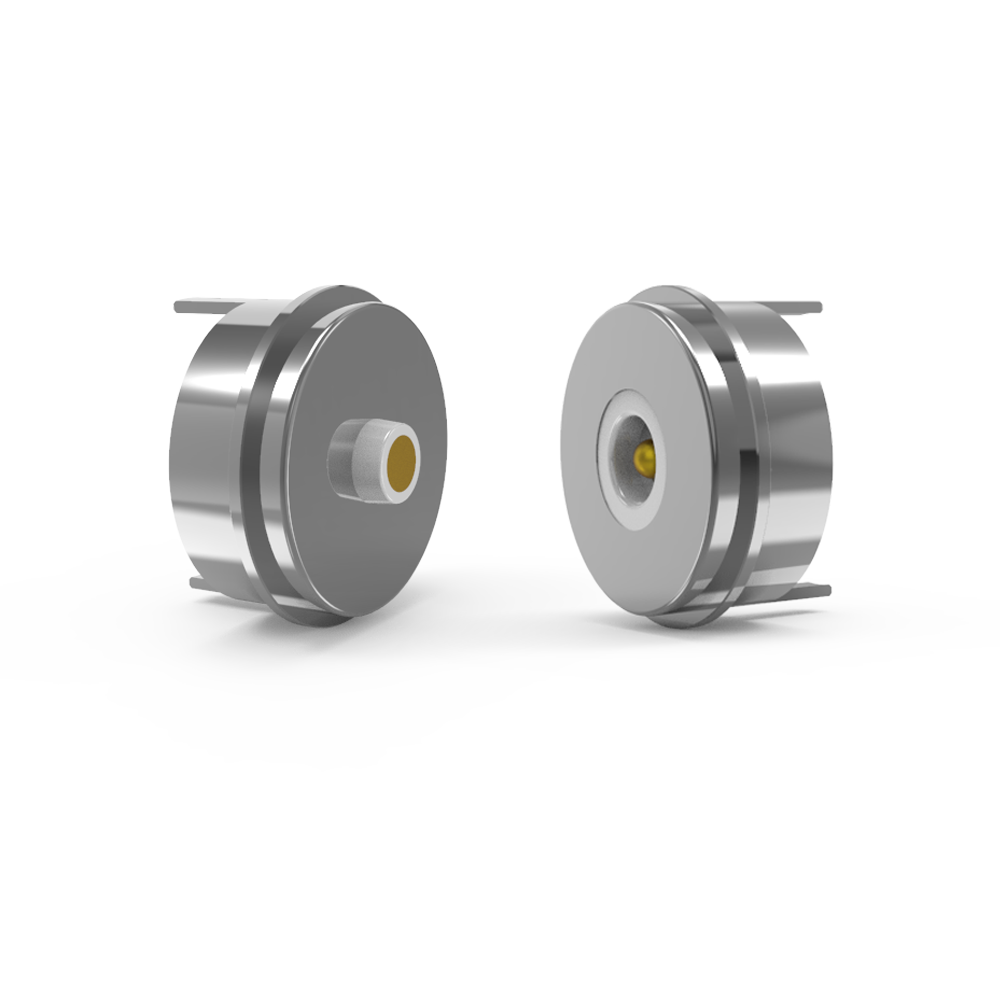

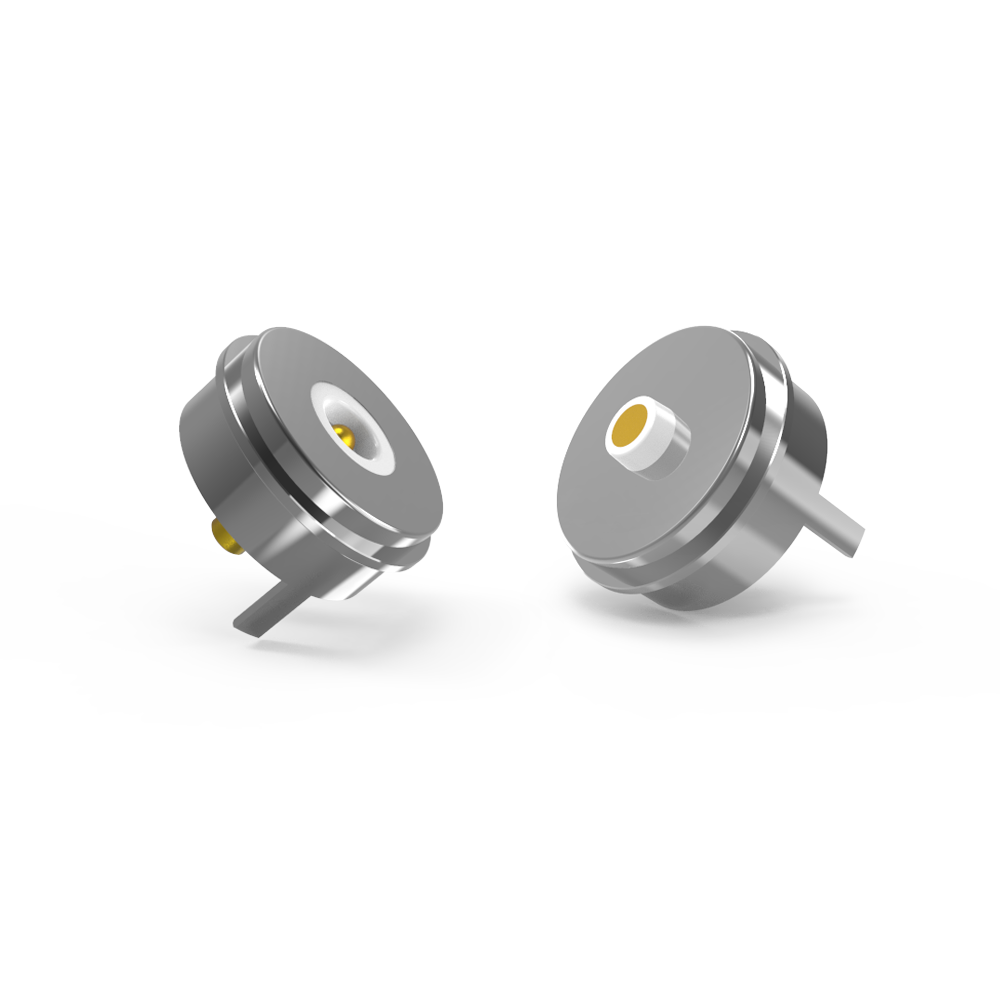

10mm runder magnetischer Stecker, Stecker/Buchse, 12V 5A magnetischer Stromanschluss

10mm Rund  Stecker & Buchse magnetischer Stecker 12V 5A magnetischer Stromanschluss.

UPE professionelles Design und Herstellung von magnetischen Steckern, magnetischen Kabelsteckern für Kunden.
Sie müssen uns lediglich Ihre ID und eine Beschreibung Ihrer Produktanwendung mit Ihren Anforderungen mitteilen, dann gibt Ihnen unser Ingenieur einen Vorschlag, und wir können Ihnen auch dabei helfen, Ihr Produktdesign fertigzustellen, oder UPE entwirft es für Sie, falls erforderlich.

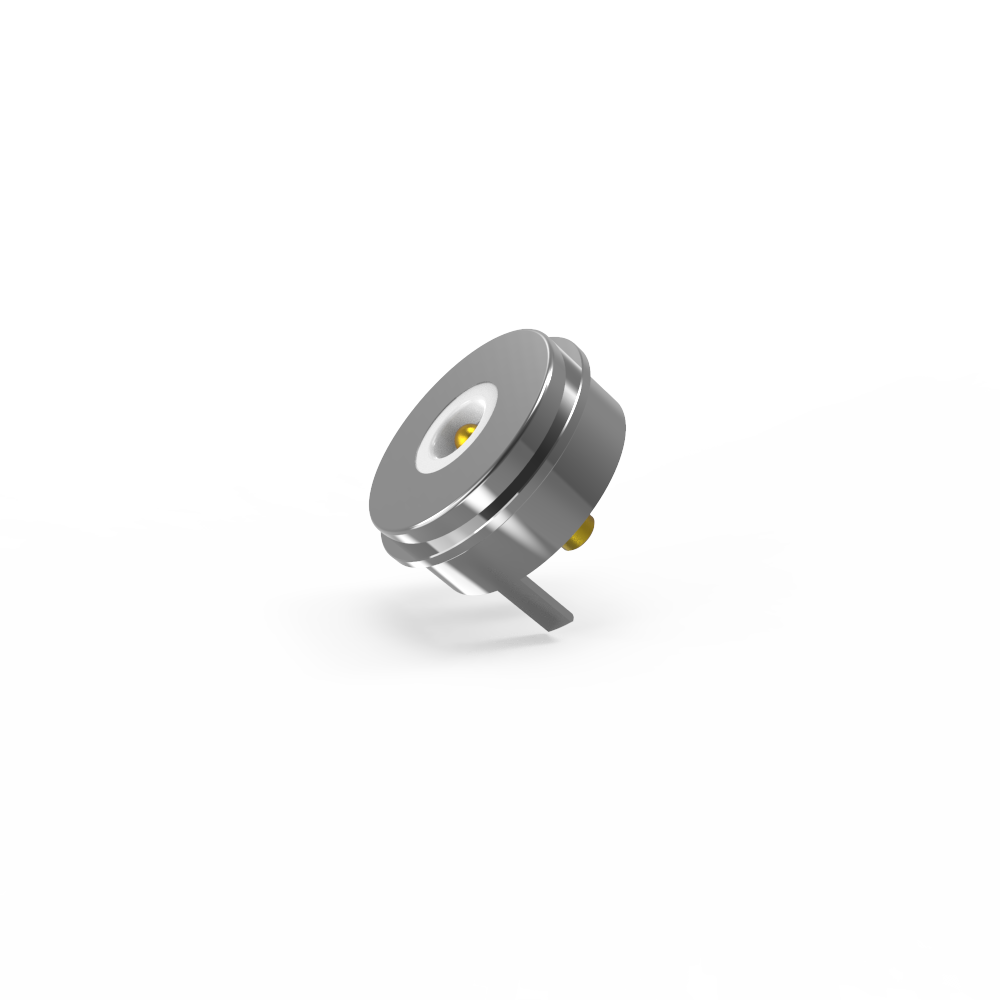

Stecker Magnetstecker Teil

...Material:

Kolben: Bleifreies C6801, Beschichtung 5U" Min Au über 60~100U"Ni;
Hülse: Bleifreies C6801, Beschichtung 5U" Min Au über 60~100U"Ni;
Feder: SUS 304 Beschichtung 1U"Au;
Gehäuse: Weißes LCP+30%GF UL94 V-0;
Schale: Bleifreies C6801 Beschichtung Ni;
Magnet: NdFeB N52 Beschichtung Ni
...Mechanisch:
Federkraft: 80g±20g, bei 1,0 mm Arbeitsweg.
Voller Hub: 1,2 mm.
Mechanische Lebensdauer: 50000 Zyklen Min.
...Elektrisch:
Spannung: 12,0 V.
Strom: 5,0 A.
Kontaktwiderstand: 50 mΩ Max (PIN).
100% offener und Kurzschlusstest.
...ROHS- oder REACH-konformes Produkt.
...Salzsprühtest: 48H.
..& Schlüsselinspektionsabmessung.
… Produktanwendungsbeschreibung (nicht beschränkt auf Folgendes):
1. Einsteckschweißen der Leiterplatte;
2. Formen und Einkapseln nach dem Schweißen von Drähten;
3. Ein Übertragungsterminal dieser Leiterplatte kann hinzugefügt werden;
4. Spritzgießen von einbettbaren Formen;
5. Drähte können direkt verbunden werden.

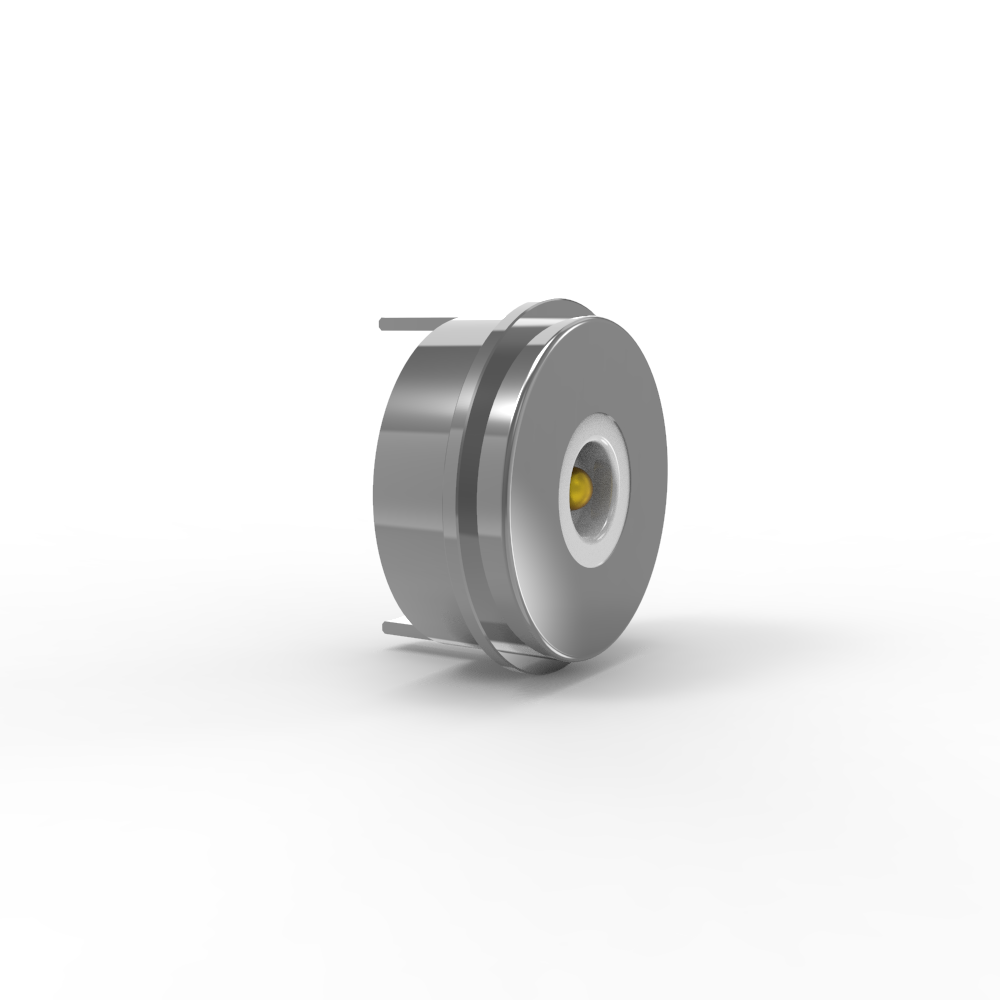

Buchse Magnetstecker Teil

...Materialien:
PIN: Bleifreies C6801, Beschichtung 5U"Min Au über 60~100U"Ni;
Gehäuse: Weißes LCP+30%GF UL94 V-0;
Schale: Bleifreies C6801 Beschichtung Ni;
Magnet: NdFeB N52 Beschichtung Ni
....Elektrisch:
Spannung: 12,0 V.
Strom: 5,0 A.
Kontaktwiderstand: 50 mΩ Max (PIN).
100% offener und Kurzschlusstest.
...ROHS- oder REACH-konformes Produkt.
...Salzsprühtest: 48H.
...& Schlüsselinspektionsabmessung.
… Produktanwendungsbeschreibung (nicht beschränkt auf Folgendes):
1. Einsteckschweißen der Leiterplatte;
2. Formen und Einkapseln nach dem Schweißen von Drähten;
3. Ein Übertragungsterminal dieser Leiterplatte kann hinzugefügt werden;
4. Spritzgießen von einbettbaren Formen;
5. Drähte können direkt verbunden werden.

DC Magnetstecker Parameter:

Technische Zeichnung für runden Stecker-Magnetstecker

Technische Zeichnung für runden Buchsen-Magnetstecker

PCB-Layout:

Vorteile des Magnetsteckers:

●Humanisiertes Design der automatischen Adsorptionsverbindungserfahrung;

●Humanisiertes Anti-Fall: Es ist leicht, von der Ladeschnittstelle entfernt zu werden,  und es ist nicht leicht, das Gerät zu entfernen;

●Lebensdauer: bis zu 100.000-200.000 Zyklen;

●Wasserdichtes Design: Das Buchsenende des Geräts kann staubdicht und wasserdicht sein (IPX8);

●Schnelle Ladezeit: 5A-10A Magnetstecker-Design hält einer großen Stromübertragung stand;

●Das Aussehen des Magnetsteckers kann an das Design des Anwendungsgeräts des Kunden angepasst werden;

●Produkt-Kurzschlussschutz-Strukturdesign und narrensicher;

●Realisieren Sie die Hochfrequenzsignalübertragung, kann die traditionelle USB2.0 HDMI 1.3-Funktion Video- und Audiosignalübertragung ersetzen

●Platzsparende Buchsen und PCB-Adapter können Pogo-Typ- und SMT-DIP-Patchkabelverbindungen realisieren

●Die ausgezeichnete Korrosionsbeständigkeit (48H-120H) erfüllt die Anforderungen für den Einsatz in rauen Umgebungen

●Ausgezeichnete erweiterbare Schnittstellen, die (Stromsignal, Videosignal, Audio, Buchse usw.) implementieren können

●Die Entwicklungszeit ist kurz, die Formherstellungskosten sind niedrig und es ist für die Anpassung geeignet

Anwendung von Magnetsteckerprodukten:
