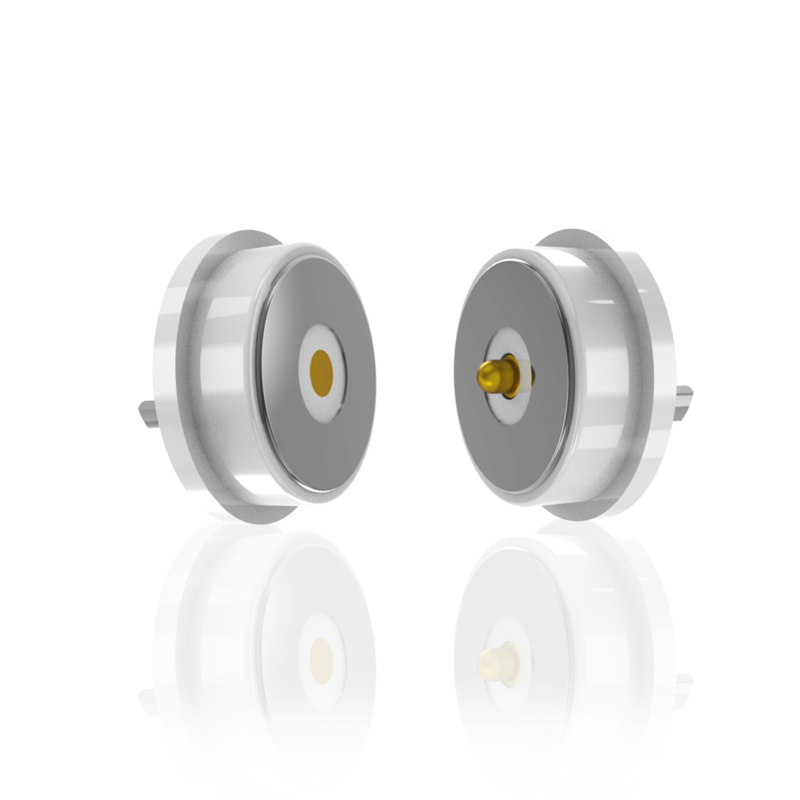

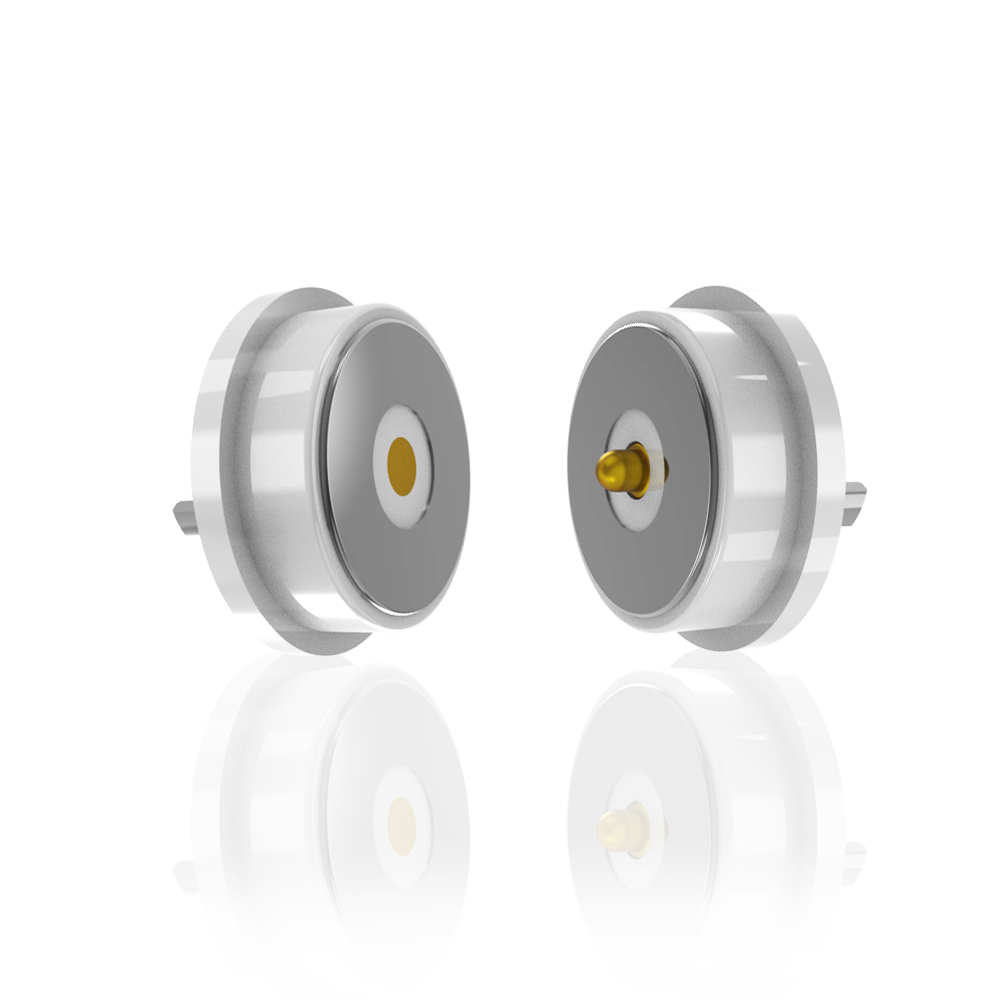

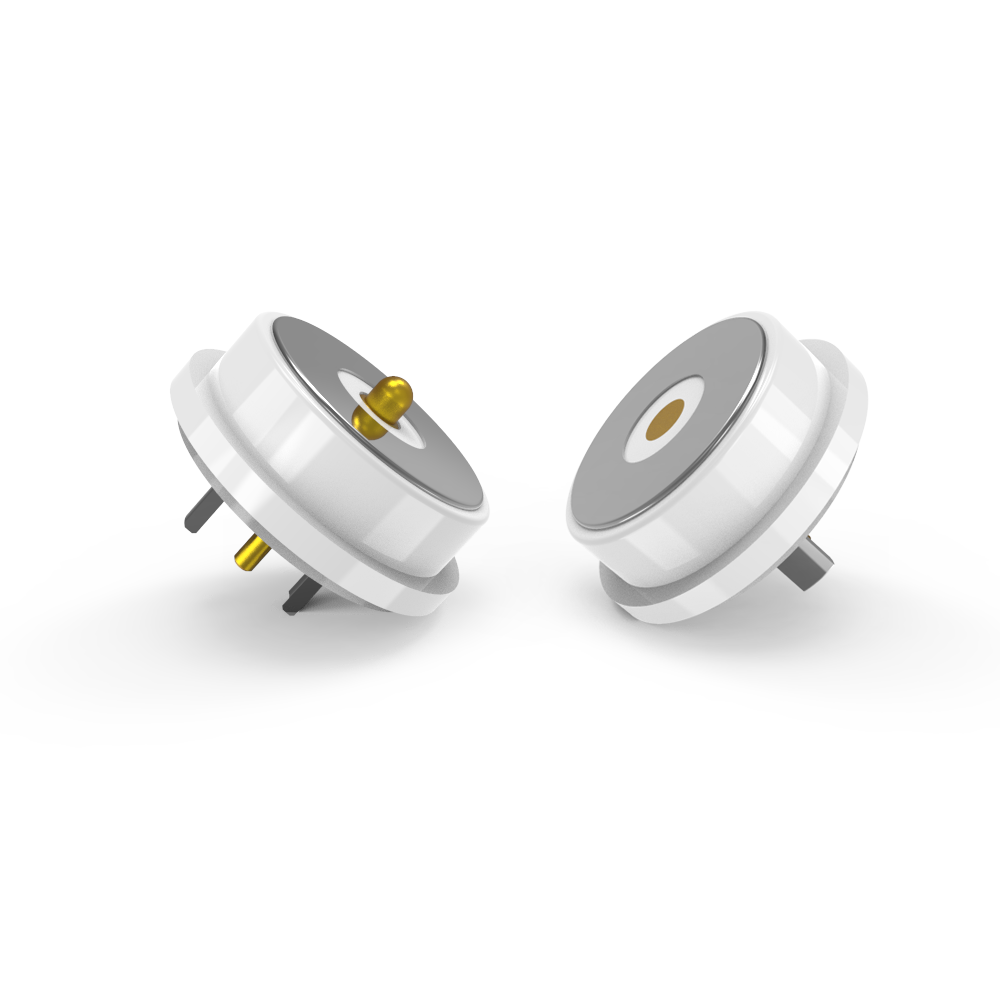

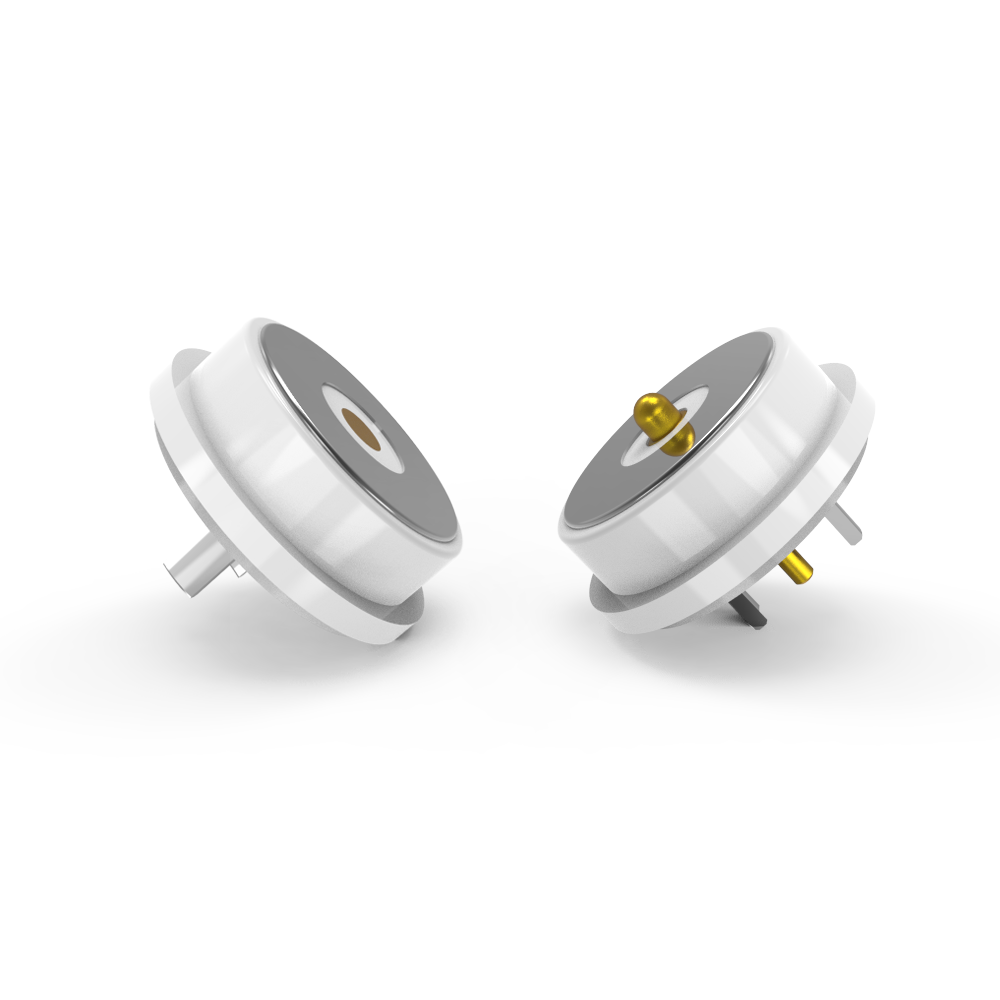

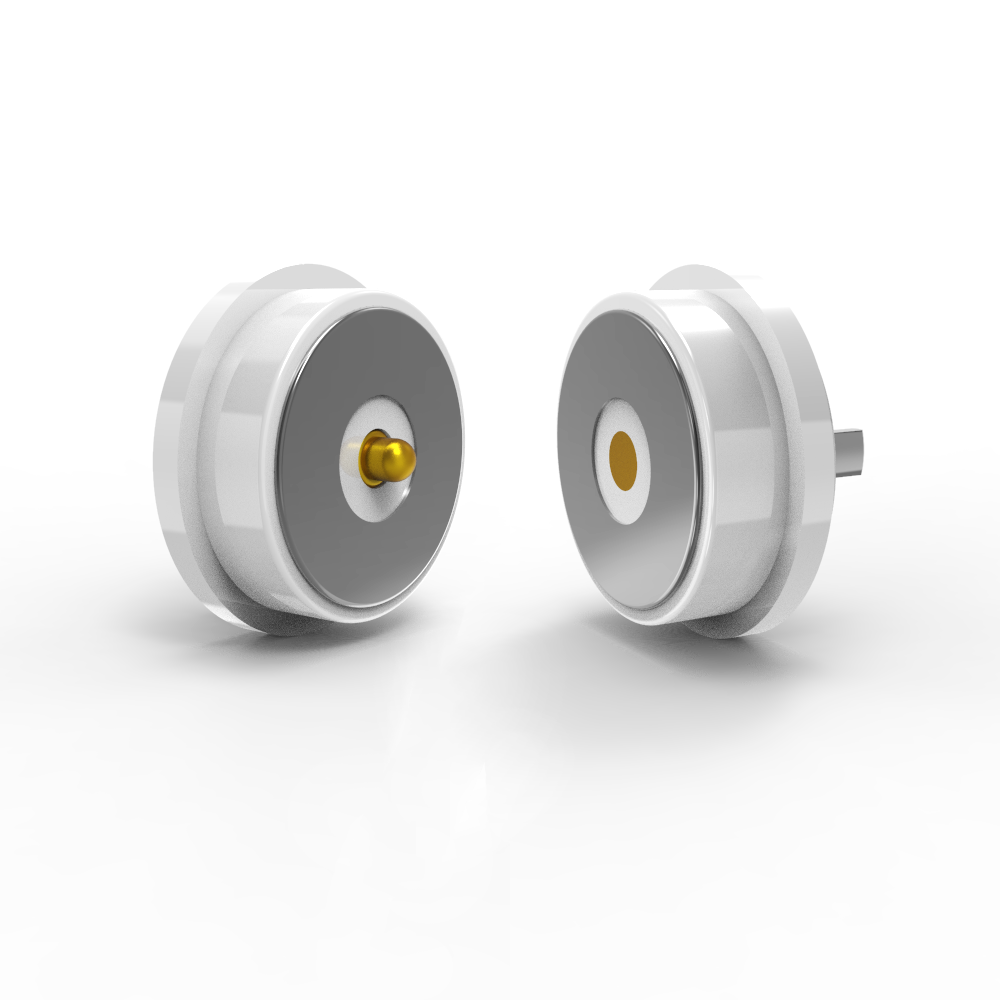

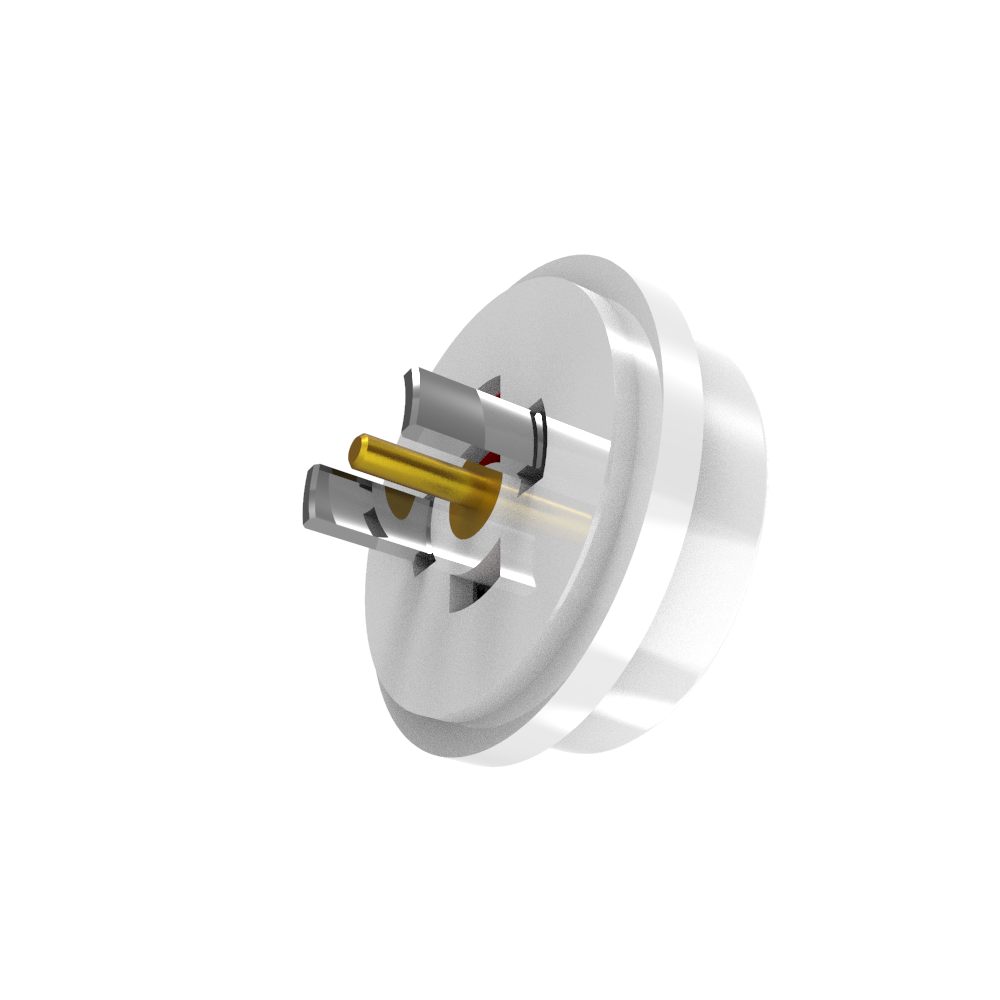

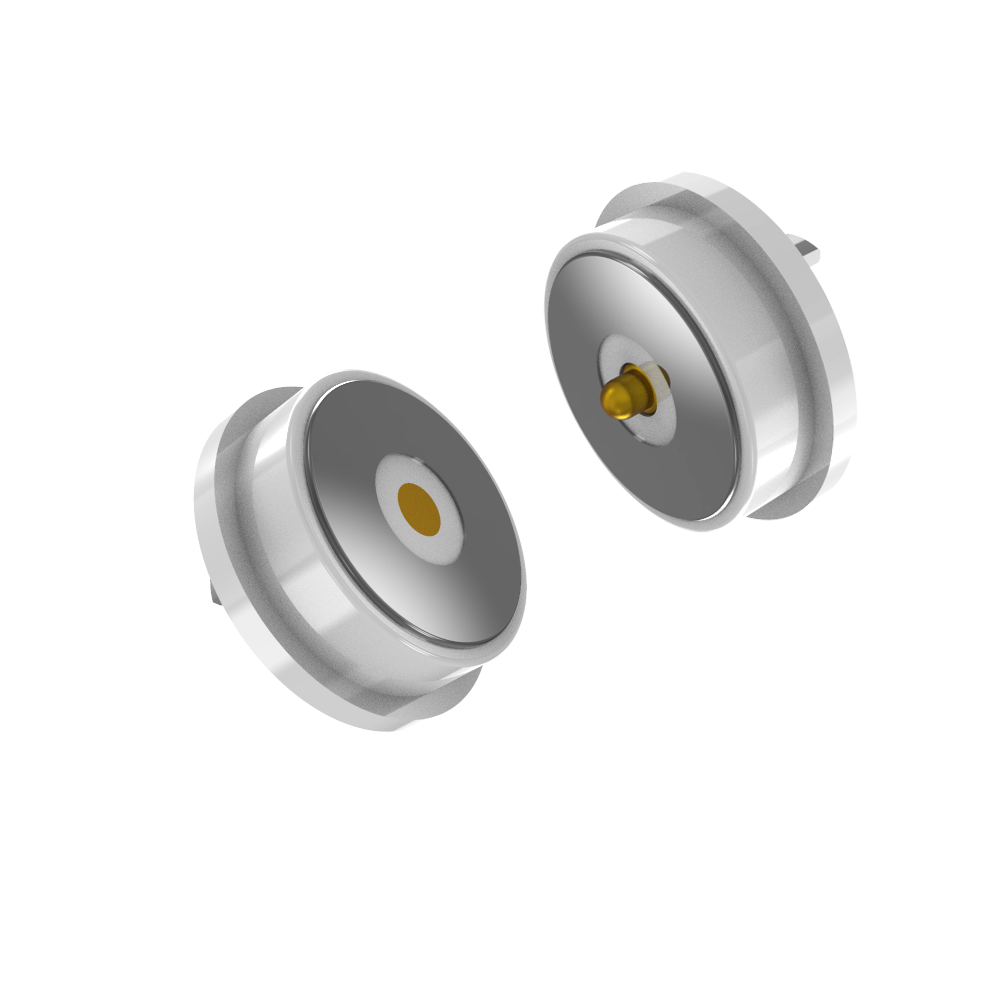

10,0 mm runde magnetische Pogo-Pin-Steckverbinder (männlich und weiblich) für intelligente Hush-Schnalle

10.0mm runde männliche und weibliche magnetische Pogo-Pin-Anschluss für eine intelligente Schweigesschnalle.

UPE entwickelt und produziert professionelle Magnetverbindungen, Magnetkabelverbindungen für Kunden.
Sie müssen uns nur Ihren Ausweis und die Beschreibung Ihrer Produktanwendung mit Ihren Anforderungen an uns,Dann wird unser Ingenieur Ihnen einen Vorschlag geben und wir können Ihnen auch helfen, Ihr Produktdesign zu beenden, oder UPE entwerfen es für Sie, wenn Sie es brauchen.

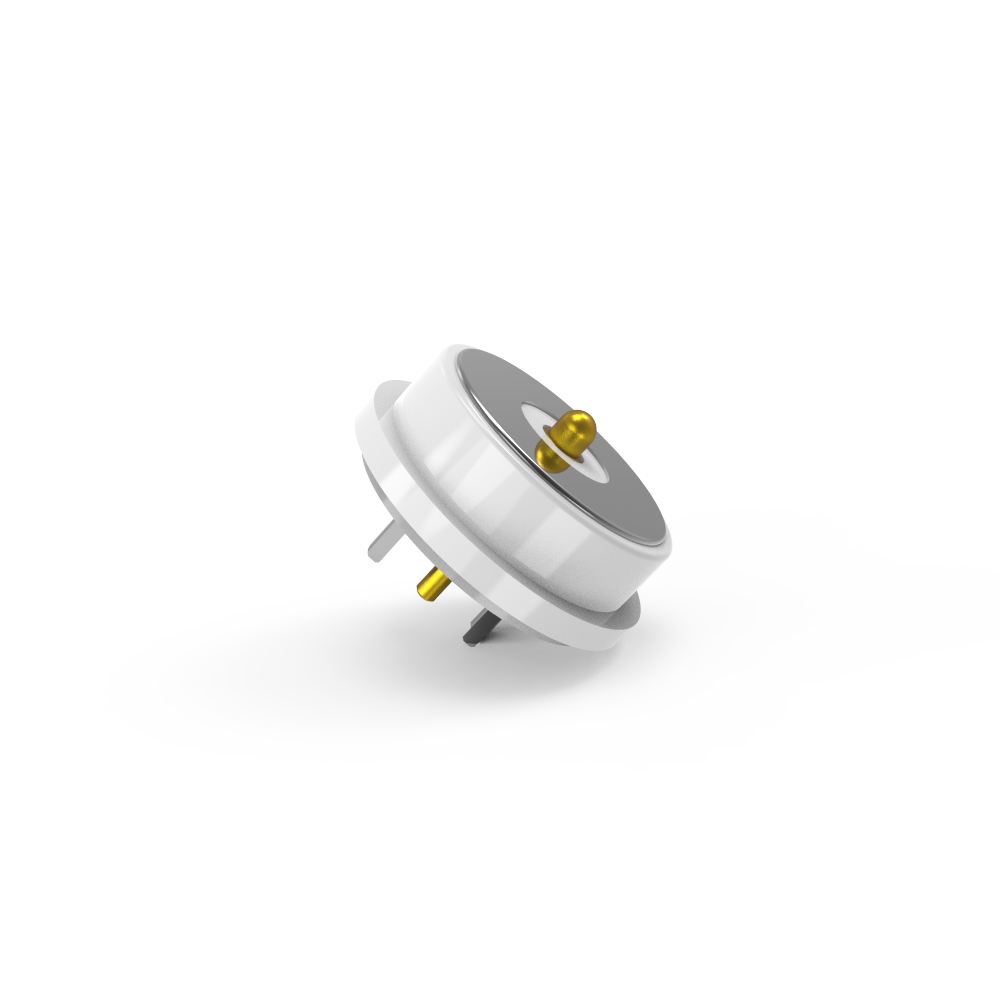

Magnetische Verbindung für männliche Teile

...Material:

Schlauchspulver: bleifreier C6801, mit 5U" Min Au über 60~100U" Ni;
Fass: bleifreier C6801 mit 5U"Min Au über 60~100U"Ni;
Feder:SUS 304 Plattierung 1U"Au;
Gehäuse: Weißes LCP+30%GF UL94 V-0;
Schale: bleifreies C6801 Plattierung Ni;
Magnet: NdFeB N52 mit Ni-Plattierung
...mechanisch:
Federkraft: 70 g ± 20 g bei 1,0 mm Arbeitsschlag.
Vollstürmer:1.2mm.
Mechanische Lebensdauer: 50.000 Zyklen Min.
...Elektrische:
Spannung:120,0 V.
Strom:3.0 A.
Kontaktwiderstand: 50mΩMax (PIN).
100% offener und kurzer Test.
...Rohs- oder REACH-konforme Produkte.
...Salzsprüh-Test: 48 Stunden.
.. und Schlüsselinspektionsdimension.
... Beschreibung der Anwendung des Produkts (nicht beschränkt auf Folgendes):
1.Plugin-Schweiß-PCB-Platten;
2.Bildung und Verkapselung von Kabeln nach dem Schweißen;
3.Ein Übertragungsterminal dieser PCB-Platte kann angeschlossen werden;
4.Injektionsguss von Einbettungsformen;
5- Drähte können direkt verbunden werden.

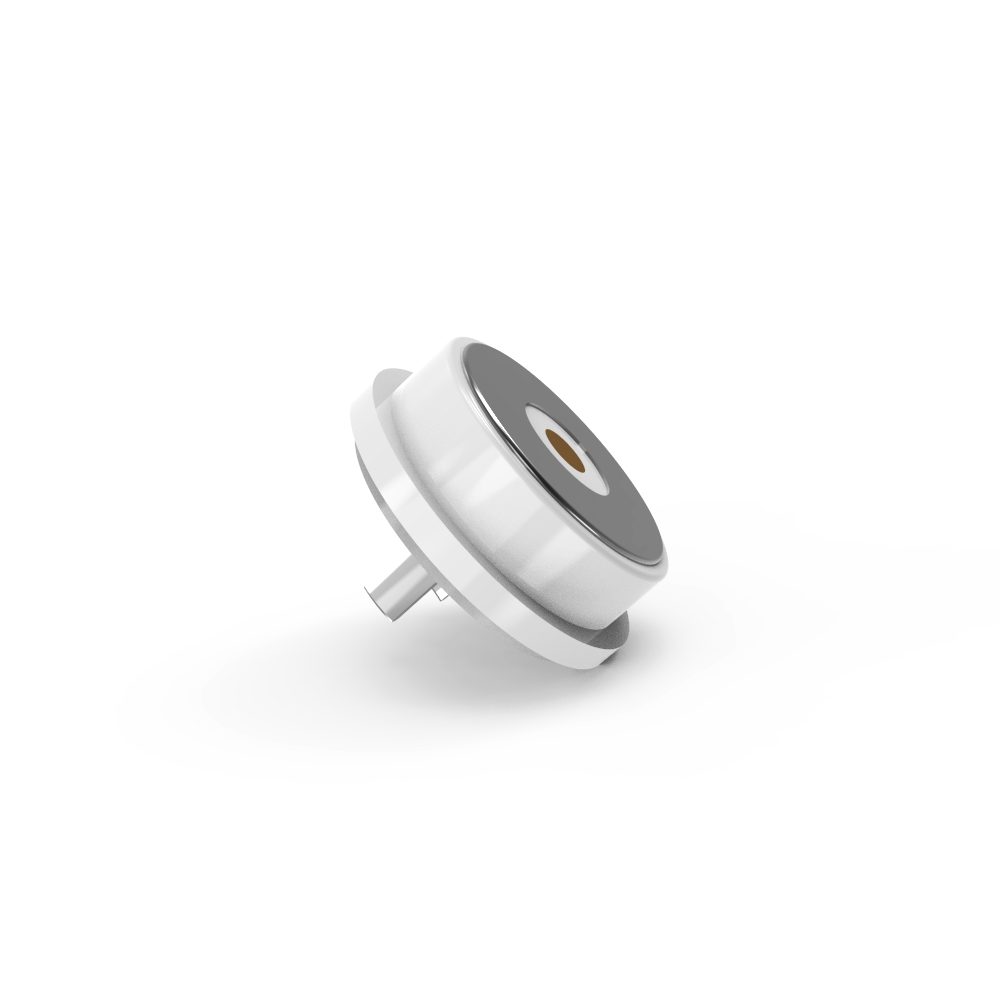

Magnetische Verbindungsstücke für weibliche Teile

...Materialien:
PIN:Bleifreier C6801 mit 5U"Min Au über 60~100U"Ni;
Gehäuse: Weißes LCP+30%GF UL94 V-0;
Schalen: bleifreiC6801 Ni-Belag;
Magnet: NdFeB N52 mit Ni-Plattierung
...Elektrische:
Spannung:120,0 V.
Strom:3.0 A.
Kontaktwiderstand: 50mΩMax (PIN).
100% offener und kurzer Test.
...Rohs- oder REACH-konforme Produkte.
...Salzsprüh-Test: 48 Stunden.
... und Schlüsselinspektionsdimension.
... Beschreibung der Anwendung des Produkts (nicht beschränkt auf Folgendes):
1.Plugin-Schweiß-PCB-Platten;
2.Bildung und Verkapselung von Kabeln nach dem Schweißen;
3.Ein Übertragungsterminal dieser PCB-Platte kann angeschlossen werden;
4.Injektionsguss von Einbettungsformen;
5- Drähte können direkt verbunden werden.

Gleichstrommagnetverbindungen Parameter:

Technische Zeichnung des kreisförmigen männlichen Magnetanschlusses

Technische Zeichnung des kreisförmigen weiblichen Magnetanschlusses

PCB-Layout:

Vorteile des magnetischen Steckers:

●Das Design von automatischen Adsorptionsanschlüssen zu humanisieren;

●Humanisierte Sturzsicherung: Es ist leicht von der Ladeoberfläche zu entfernen, und es ist nicht einfach, das Gerät zu entfernen;

●Lebensdauer: bis zu 100.000-200.000 Zyklen;

●Wasserdichtes Design: Das weibliche Ende des Geräts kann staub- und wasserdicht sein (IPX8);

● Schnelle Ladezeit: 5A-10A Magnetanschlussentwurf hält einer großen Stromübertragung stand;

●Das Erscheinungsbild des Magnetanschlusses kann nach dem Entwurf der Anwendungsvorrichtung des Kunden angepasst werden;

●Produktkonstruktion gegen Kurzschluss und Narrensicherheit;

●Realisierung der Hochfrequenzsignalübertragung, kann die traditionelle USB2.0 HDMI 1.3 Funktion Video&Audio Signalübertragung ersetzen

●Platzsparende weibliche Steckverbinder und PCB-Adapter können Pogo-Typ- und SMT-DIP-Patch-Cord-Verbindungen erreichen

●Die hervorragende Korrosionsbeständigkeit (48H-120H) erfüllt die Anforderungen für den Einsatz in rauen Umgebungen

●Ausgezeichnete erweiterbare Schnittstellen, die (Power Signal, Video Audio, Jack usw.)

●Die Entwicklungszeit ist kurz, die Kosten für die Formenherstellung sind gering und es ist für die Anpassung geeignet

Anwendung von Magnetverbindungsprodukten:

1Luft- und Raumfahrt, Medizinprodukte, Bordelektronik für die Automobilindustrie, kleine Haushaltsgeräte, automatisierte Industriegeräte, Datenkommunikationsgeräte, industrielle Inspektionsgeräte,drahtlose Geräte, intelligente Gleisfahrzeuge
2: Geräte für virtuelle Realität (VR), Geräte für unbemannte Luftfahrzeuge, intelligente Roboter
3: intelligente tragbare Produkte, intelligente Positionierungsprodukte (Smartwatches für Kinder, intelligente Armbänder, tragbare Mobiltelefone, Bluetooth-Kopfhörer usw.)
4: Smart Home Geräte, Smart Handheld Terminal Geräte, Smart Sanitärgeräte, Smart Outdoor Sportgeräte, Smart Physiotherapie und Schönheitsgeräte
5: Unterhaltungselektronik, kleine Haushaltsgeräte (Drucker, Smartphones, Computer, Kameras, audiovisuelle Geräte, PDA)

Warum sollte UPE Ihr Partner sein?

1.R & D-Team unabhängige Design- und Entwicklungskapazitäten, kann mit der Produktentwicklung angepasst werden; Sie haben nur eine ID, wir werden das Linke für Sie tun, kostenlose Entwicklung, R & D-Zeit 3-5 Werktage.

2.Produktprojekte der Mehrprogramm-Auswahl, rund, quadratisch, rechteckig, geformte Verbindung mit der flexiblen Verwendung des Weges, um ein schönes Aussehen zu erreichen, Platz zu sparen, einfache Steckdose,Magnetkraft kann 1N bis 30N erreichen.

3.Verbindungsweise: Magnet zu Magnet,Magnet zu Legierung,Magnet zu Eisenplatten usw. Um unterschiedliche Struktur und Anwendung zu erfüllen, Magnetfeldstörungen zu vermeiden, verwenden Sie NdFeB-Magneten,Es kann die Magnetkraft für immer halten..
