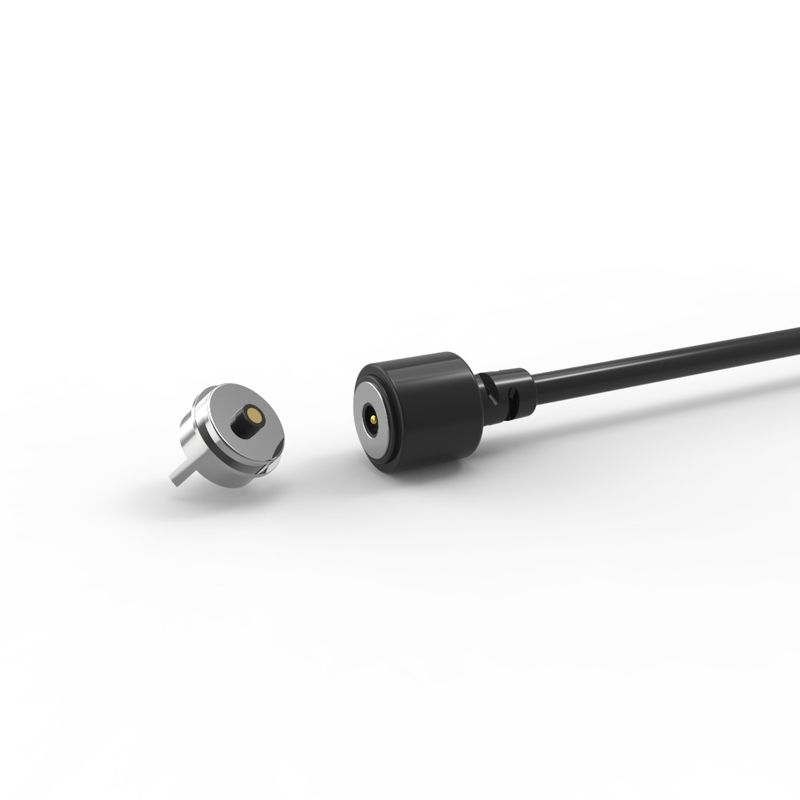

DC magnetischer Pogo-Pin-Stecker und -Buchsenkabelanschluss für Fahrradlicht

Gleichstrom-Magnet-Pogo-Pin-Kabelverbindung für Fahrradlicht

Union Precision Electronic Co., Ltd (UPE) konzentriert sich auf Forschung und Entwicklung, Herstellung und Vertrieb von: Präzisionsmagnetverbindungen, Präzisionsmagnetladekabelverbindungen, .

mit einer Breite von mehr als 50 mm,

...Materialien:
Pogo Pin: Messing ((Plunger&Barrel Plattierung 5U" Min Au über 60~100U"Ni);
Gehäuse: schwarz HTN+30%GF UL94 V-0;
Magnet:NdFeB N52 mit Plattierung Ni;
Kabel:schwarz OD 3.00*2C (TC43*0.08)
Drahtwäsche: schwarz TPE 90A.
Verbindungsweste: schwarz TPE 90A..
...mechanisch:
Federkraft: 60 g ± 10 g bei 0,4 mm Arbeitsstörche.
Vollstürmer:0.6mm.
Mechanische Lebensdauer: 10000 Zyklen Min.
...Elektrische:
Spannung: 12 V.
Strom: 2A.
Kontaktwiderstand: 50mΩMax (PIN).
100% offener und kurzer Test.
...Rohs- oder REACH-konforme Produkte.
...Salzsprüh-Test: 48 Stunden.

Magnetverbindung für Weibchen:

..Materialien:
PINr:Bleifreies C6801, mit 5U" Min Au über 60~100U" Ni;
Gehäuse: schwarz HTN+30%GF UL94 V-0;
Schale: bleifreies C6801 Plattierung Ni;
Magnet: NdFeB N52 mit Ni-Plattierung
...Elektrische:
Spannung:120,0 V.
Strom:5.0A.
Kontaktwiderstand: 50mΩMax (PIN).
100% offener und kurzer Test.
...ROHS- oder REACH-konforme Produkte.
...Salzsprüh-Test: 48 Stunden.
...& Schlüsseldimension.
... Beschreibung der Anwendung des Produkts (nicht beschränkt auf Folgendes):
1.Plugin-Schweiß-PCB-Platten;
2.Bildung und Verkapselung von Kabeln nach dem Schweißen;
3.Ein Übertragungsterminal dieser PCB-Platte kann angeschlossen werden;
4.Injektionsguss von Einbettungsformen;
5- Drähte können direkt verbunden werden.

Aufmerksamkeit:
1.Magneten verwenden NdFeB-Material, es kann die magnetische Kraft für immer halten (außer hoher Temperatur, gebrochen, gleiche Polverbindung)

2Magneten bestehen Magnetfeld Störungen

3.Kann Kurzschlussschutz konzipieren

Wie funktionieren Magnetverbindungen?

Beide Seiten verbinden sich magnetisch, wenn sie nahe beieinander liegen.
Das Licht auf der Rückseite des Steckers zeigt, dass Strom fließt.
Wenn die Seiten auseinandergezogen werden, stoppt der Stromstrom sofort.
.Sie vermeiden Kurzschlüsse, da sich die Verbindungen abstoßen, und wenn sie sich anziehen, dann auf den isolierten Teilen (da beide Verbindungen denselben Magnetpol befreien)

Kreisförmige 2Pin-Magnetkabelanschlüsse Parameter:

Kreisförmiges 2Pin-weibliches Magnetanschluss-Technisches Zeichen

RePCB-Layout empfehlenswert

Stärke der UPE:

1.R & D-Team unabhängige Design- und Entwicklungskapazitäten, kann mit der Produktentwicklung angepasst werden; Sie haben nur eine ID, wir werden das Linke für Sie tun, kostenlose Entwicklung, R & D-Zeit 3-5 Werktage.

2.Produktprojekte der Mehrprogramm-Auswahl, rund, quadratisch, rechteckig, geformte Verbindung mit der flexiblen Verwendung des Weges, um ein schönes Aussehen zu erreichen, Platz zu sparen, einfache Steckdose,Magnetkraft kann 1N bis 30N erreichen.

3.Verbindungsweise: Magnet zu Magnet,Magnet zu Legierung,Magnet zu Eisenplatten usw. Um unterschiedliche Struktur und Anwendung zu erfüllen, Magnetfeldstörungen zu vermeiden, verwenden Sie NdFeB-Magneten,Es kann die Magnetkraft für immer halten..

Vorteile des magnetischen Steckers:

1.Anstrengungslose Benutzererfahrung

.Automatische Adsorption: Einfache Verbindung mit einer einfachen "Snap"-Aktion, ohne eine präzise Ausrichtung.

.Sturzsicherheit: Trennt sich sauber unter Spannung (z. B. beim Stolpern über das Kabel) und schützt die Geräte vor Beschädigungen.

2.Exzellente Haltbarkeit

.Hohe Zyklusdauer: für 100.000 ∼ 200.000 An-/Abschaltungszyklen ∼ weit über Standardanschlüsse hinaus.

.Robuste Konstruktion: Die gestärkte Struktur widersteht körperlicher Belastung und häufiger Nutzung.

3.Resilienz gegenüber der Umwelt

.IPX8-Wasserdichtheit: Der Anschluss an die Geräteseite (weibliche) hält dem Untertauchen stand (ideal für Wearables, medizinische Ausrüstung, Outdoor-Geräte).

.Staubbeständigkeit: Das versiegelte Design verhindert das Eindringen von Partikeln.

4.Hochleistungsleistung

.Unterstützung für schnelles Laden: Handhabung von 5A10A-Strömen, die ein schnelles Laden für energieintensive Geräte ermöglichen.

.Niedriger Widerstand: Optimiert für eine effiziente Hochstromübertragung mit minimalem Energieverlust.

5.Flexibilität im Entwurf

.Anpassungsfähige Ästhetik: Form, Farbe und Marke, die auf Host-Geräte zugeschnitten sind (z. B. Wearables, IoT-Gadgets).

.Formfaktor Anpassungsfähigkeit: Kann für ultraschlanke Profile oder spezielle Gehäuse entwickelt werden.

6.Verstärkte Sicherheit

.Anti-Kurzschluss: eingebauter Schutz gegen zufällige Kurzschlüsse während des Anschlusses/der Fehlausrichtung.

.Foolproof Polarität: Die physikalische Konstruktion verhindert eine falsche Einführung (umgekehrter Polaritätsschutz).

7. Fortgeschrittene Signalfähigkeit

.Hochgeschwindigkeitsdaten: Unterstützt USB 2.0, HDMI 1.3, Audio/Videosignalen, die traditionelle Anschlüsse ersetzen, ohne die Funktion zu beeinträchtigen.

.Signalintegrität: Erhält eine stabile Übertragung für Video/Audio auch bei häufigen Trennungen.

Die Anwendungsbereiche des Produkts sind:

1.Wearable Geräte (Smart-Uhren, Haustier-Locator, Smart-Armband) Ladung/Kabel
2.Laptop, Tablet-PC, PDA, tragbares Datenterminal;
3.Medizinische Geräte, drahtlose Geräte, Datenkommunikationsgeräte, Telekommunikationsgeräte, Automatisierungs- und Industriegeräte;
4Luftfahrt, Luft- und Raumfahrt, militärische Kommunikation und Militärelektronik
5.Automobile, Fahrzeugnavigations-, Prüf- und Messgeräte

Häufig gestellte Fragen

1- Warum haben Sie uns gewählt?
Mit 100% Aufrichtigkeit wird unsere Firma den besten Service für Sie bieten, egal welche Produkte oder nach dem Verkauf.Wir bieten das vernünftigste Angebot und entwerfen hochwertige Proben nach Ihren Zeichnungen oder AnforderungenWir garantieren jedem Kunden nach dem Verkauf.

2Können Sie die Produkte für uns anpassen?
Wir freuen uns sehr, für Sie anpassen oder für Sie entwerfen. Bitte geben Sie uns Ihre Zeichnung oder Muster, und sagen Sie uns Ihre speziellen Anforderungen an die Produkte.Wir können so schnell wie möglich nach Ihren Anforderungen anpassen.

3- Wie viel kostet die Probe?
Wenn Waren auf Lager sind, stellen wir den Kunden kostenlos Proben zur Verfügung, aber Sie sollten die Fracht tragen.
Wenn Sie die Bedingungen anpassen, berechnen wir für die ordnungsgemäßen Kosten und erstatten einen angemessenen Anteil der Mustergebühr, wenn Sie eine Bestellung für uns haben!

4- Was ist mit Ihrer Lieferzeit?
Die Lieferzeit hängt von der Menge und Schwierigkeit der Bestellung des Kunden ab. Normalerweise wird die Lagerware innerhalb von 3 Tagen geliefert, während kundenspezifische Produkte innerhalb von 2 Wochen geliefert werden.

5- Was ist mit der Qualitätskontrolle?
Wir werden die Produkte testen und inspizieren, um die Qualität der Produkte zu gewährleisten, um Ihre Zufriedenheit zu erzielen. Qualität ist das Wichtigste in unserem Unternehmen, vom Material bis zur Lieferung,Alle werden doppelt überprüft und das Unternehmen bekommt IS09001 um dies sicherzustellen..

Wie man Magnetverbindungen bei UPE bestellt

✅ Schritt 1: Stellen Sie Ihre Anforderungen vor

✅Schritt 2: Angebot und Vereinbarung

✅Schritt 3: Bestellung bestätigen und bezahlen

✅ Schritt 4: Produktion und Versand

✅Schritt 5: Qualitätssicherung

Schifffahrt
