Detailinformationen

Name:	Magnetkabelanschluss	Durchmesser.:	8.0 mm
Material:	TPE,NdFeB N52,bleifrei C6801	Federkraft:	60g±10g
Arbeiterstörche:	0.4 mm	Strom:	2A
Spannung:	12 V	Kabellänge:	1000 mm
Farbe:	Schwarz	Salzsprühprüfung:	48h
Mechanische Lebensdauer:	10000 Zyklen Min.	Kontaktwiderstand:	50mΩ Max (PIN)

Produkt-Beschreibung

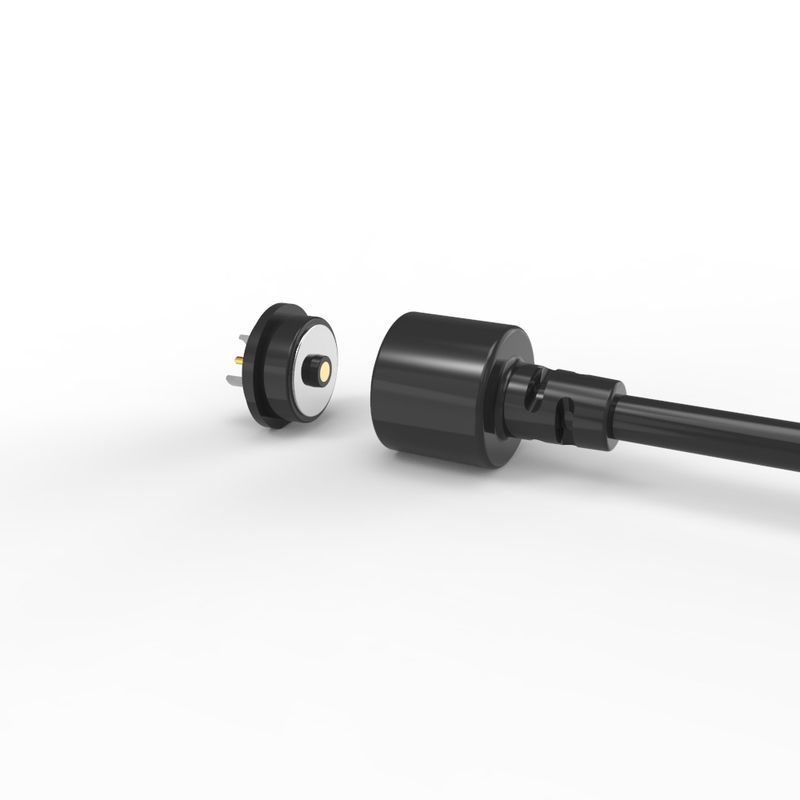

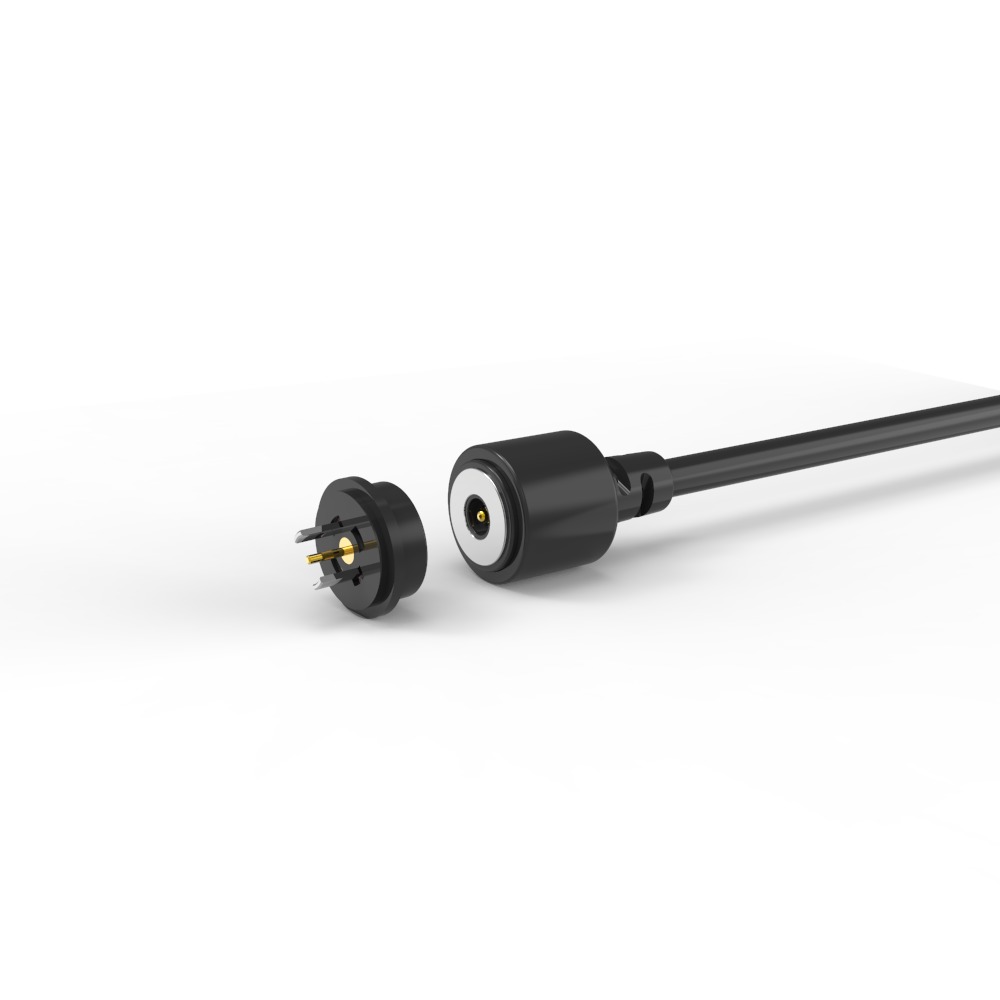

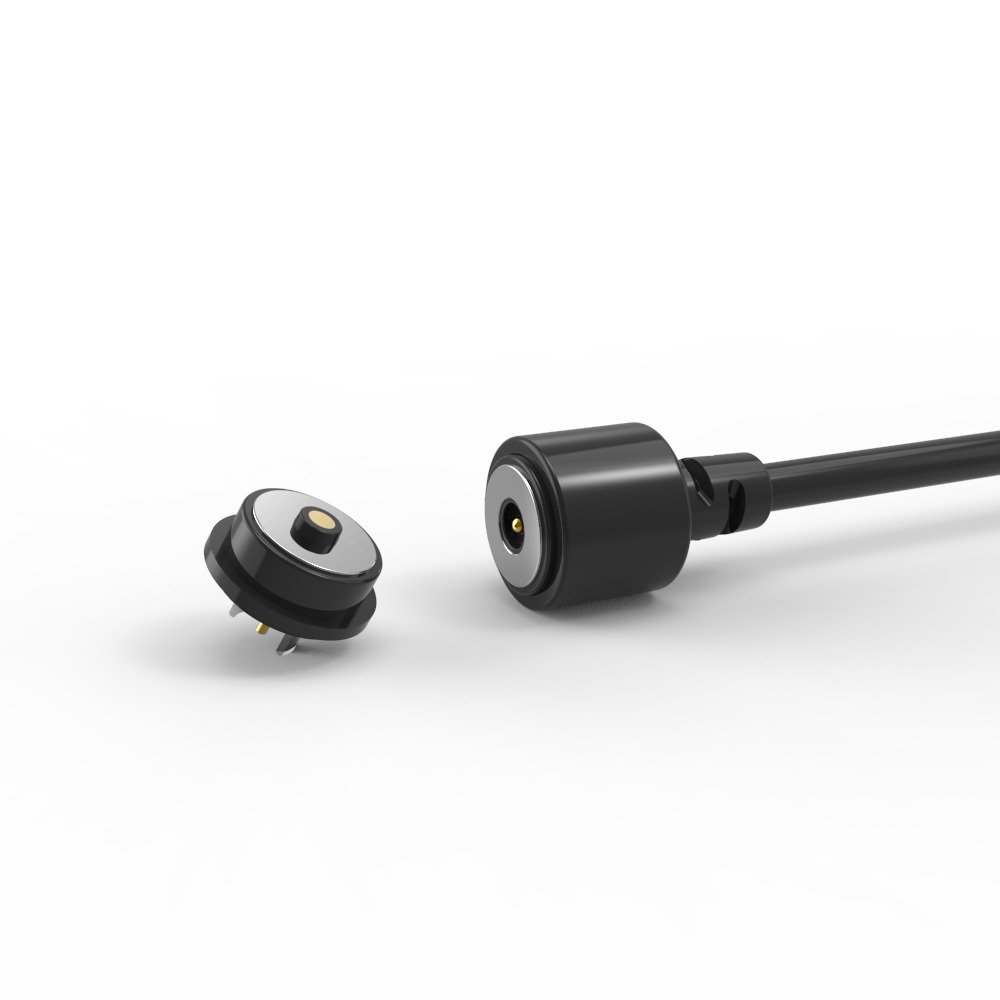

Schnelllade-Rundmagnetkabelanschluss mit USB für Smart Wear.

Union Precision Electronic Co.,Ltd (UPE) engagiert sich als High-Tech-Unternehmen für High-End-Pogo-Pin, Pogo-Pin-Anschlüsse, Magnetanschlüsse sowie die Entwicklung, Herstellung und den Vertrieb von unterstützenden Produkten.

Wir halten uns an kontinuierliche technologische Innovationen und qualitativ hochwertige Produkte als Kern der Unternehmensentwicklung. Ein professionelles und erfahrenes technisches Team verfügt über mehr als 15 Jahre Erfahrung in der relevanten Steckverbinderindustrie. UPE verfügt über langjährige Arbeitserfahrung in der Produktentwicklung und -herstellung. UPE stellt die Produktqualität während der Produktentwicklung, -herstellung und -fertigung sicher. Gleichzeitig kann es Kunden auch technischen Support wie synchrone Entwicklung bieten.

Die Produkte entsprechen den EU-ROHS-, REACH- und HF-Umweltschutzstandards.

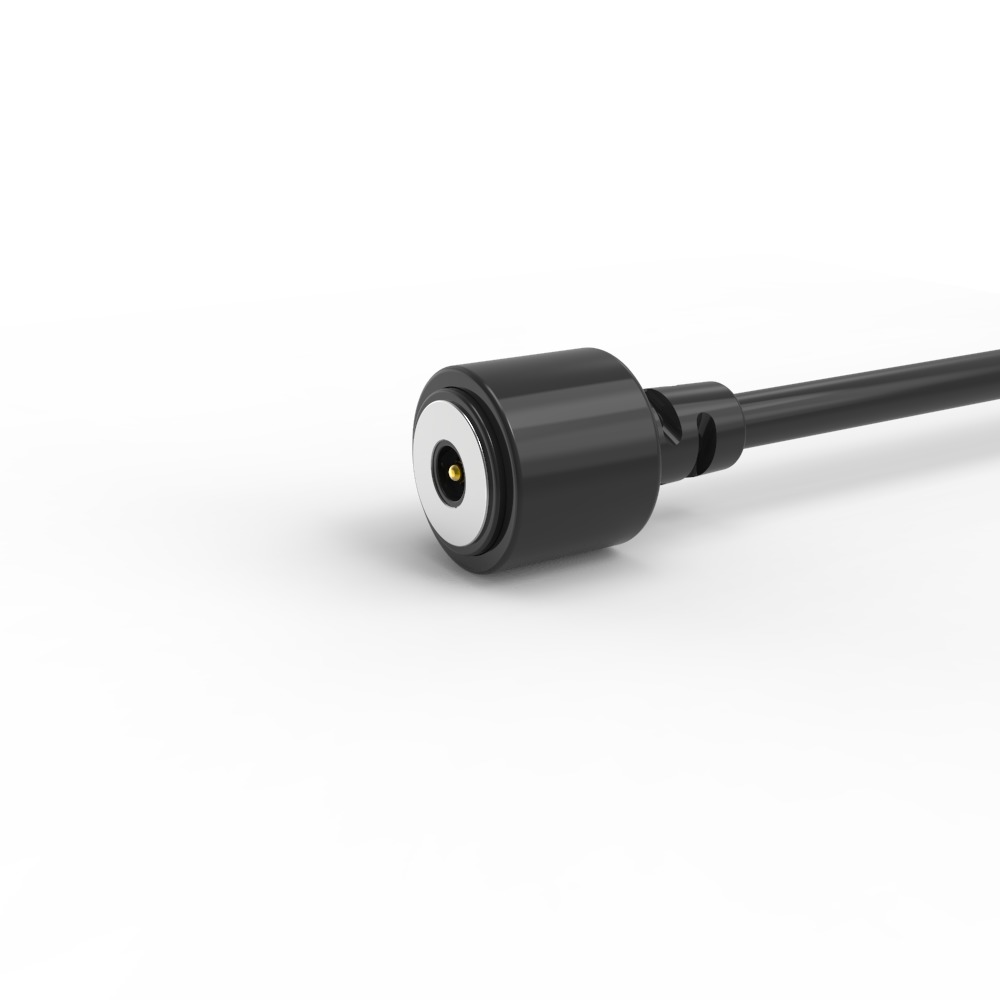

Magnetischer Kabelanschluss (Stecker):

...Materialien:
Pogo-Pin: Messing (Kolben & Zylinder, Beschichtung 5U" Min Au über 60~100U" Ni);
Gehäuse: schwarz HTN+30%GF UL94 V-0;
Magnet: NdFeB N52 Beschichtung Ni;
Kabel: schwarz OD 3,00*2C(TC43*0,08),
Drahtmantel: schwarz TPE 90A .
Anschlussmantel: schwarz TPE 90A..
...Mechanisch:
Federkraft: 60 g±10 g, bei 0,4 mm Arbeitsweg.
Voller Hub: 0,6 mm.
Mechanische Lebensdauer: 10000 Zyklen Min..
...Elektrisch:
Spannung: 12 V.
Strom: 2A.
Kontaktwiderstand: 50 mΩ Max (PIN).
100 % offener und Kurzschlusstest.
...ROHS- oder REACH-konformes Produkt.
...Salzsprühtest: 48 H.

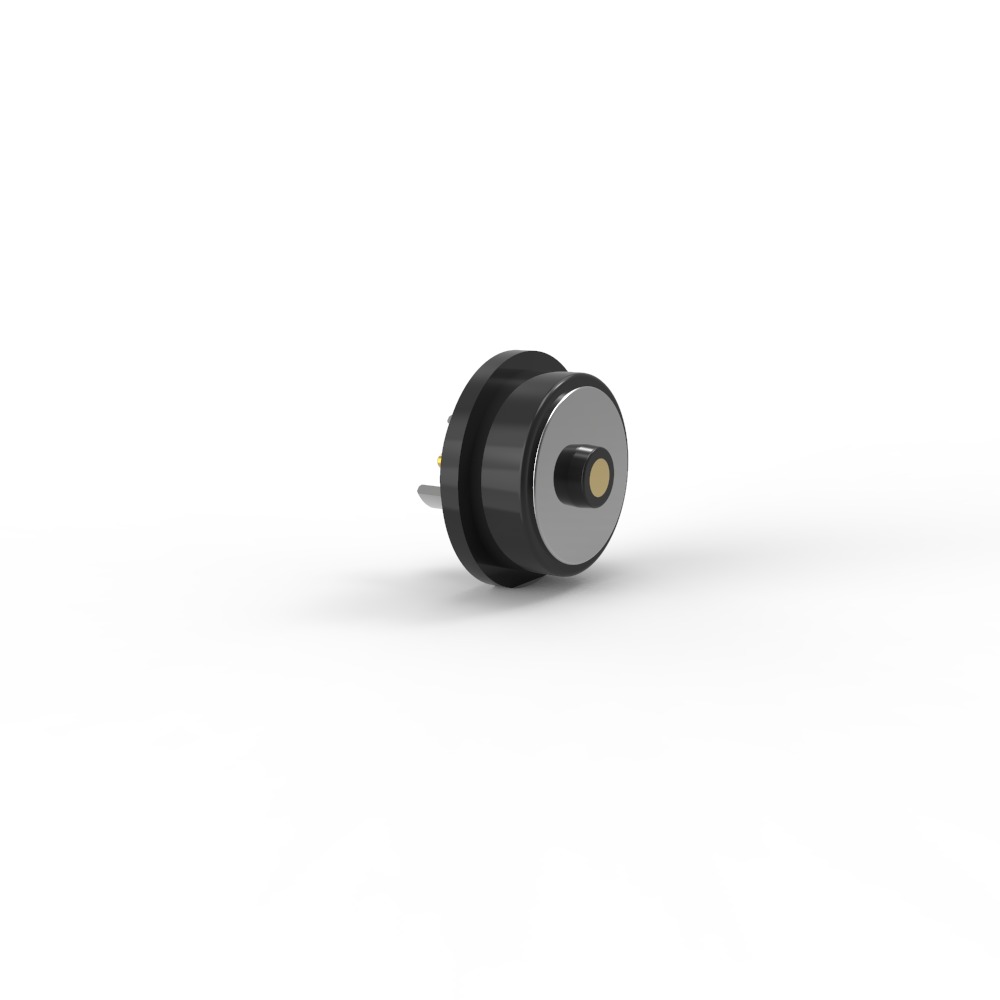

Magnetischer Kabelanschluss (Buchse):

..Materialien :
PINr: Bleifreies C6801, Beschichtung 5U" Min Au über 60~100U" Ni;
Gehäuse: Schwarz HTN+30%GF UL94 V-0 ;
Schale: Bleifreies C6801 Beschichtung Ni;
Magnet: NdFeB N52 Beschichtung Ni
....Elektrisch:
Spannung: 12,0 V.
Strom: 3,0 A.
Kontaktwiderstand: 50 mΩ Max (PIN).
100 % offener und Kurzschlusstest.
...ROHS- oder REACH-konformes Produkt.
...Salzsprühtest: 48H.
...& Wichtige Inspektionsabmessung.
… Produktanwendungsbeschreibung (nicht beschränkt auf Folgendes):
1. Einsteckschweißen der Leiterplatte;
2. Formen und Einkapseln nach dem Schweißen von Drähten;
3. Ein Übertragungsterminal dieser Leiterplatte kann hinzugefügt werden;
4. Spritzguss von einbettbaren Formen;
5. Drähte können direkt verbunden werden.

Achtung:
1. Magnet verwendet NdFeB-Material, es kann die Magnetkraft für immer beibehalten (außer bei hohen Temperaturen, Bruch, gleichpoliger Verbindung)

2. Magnet existiert Magnetfeldinterferenz

3. Kann Kurzschlussschutz entwerfen

Wie funktionieren Magnetanschlüsse?

. Beide Seiten verbinden sich magnetisch, wenn sie sich in der Nähe voneinander befinden
. Licht auf der Rückseite des Steckers zeigt an, dass Strom fließt
. Wenn die Seiten auseinandergezogen werden, stoppt der Stromfluss sofort
. Sie vermeiden Kurzschlüsse, da sich die Anschlüsse gegenseitig abstoßen, und wenn sie sich anziehen, geschieht dies an den isolierten Teilen (da beide Anschlüsse denselben Magnetpol freigeben)

Runder 2-poliger magnetischer Kabelanschluss Parameter:

Name	Magnetischer Kabelanschluss
Durchmesser	8,0 mm
Typ	Stecker/Buchse
Pin	2-polig
Draht	TPE
Kabellänge	1000±20 mm
Farbe	Schwarz
Pogo-Pin/Drehteile	Bleifreies C6801
Schale	Bleifreies C6801
Magnet	N52 NdFeB Beschichtung Ni 15-20um
Gehäuse	Schwarz HTN UL94V-0
Federkraft	60 g±10g, bei 0,4mm Arbeitsweg
Voll Hub	0,6 mm
Mechanische Lebensdauer	10000 Zyklen Min..
Strom	2AMax
Spannung	DC 12V
Kontaktwiderstand	50 mΩ Max (PIN).
Betriebstemperatur	-25℃ bis +80℃
Salzsprühtest	48H
Zertifizierung	ROHS- oder REACH-konformes Produkt
Test	100 % offener und Kurzschlusstest

Technische Zeichnung des runden 2-poligen magnetischen Buchsenanschlusses

Schnelllade-Rundmagnetkabelanschluss mit USB für Smart Wear 0

Empfohlene LeiterplattenanordnungVorteile des Magnetanschlusses:

Schnelllade-Rundmagnetkabelanschluss mit USB für Smart Wear 1

1. Mühelose Benutzererfahrung
