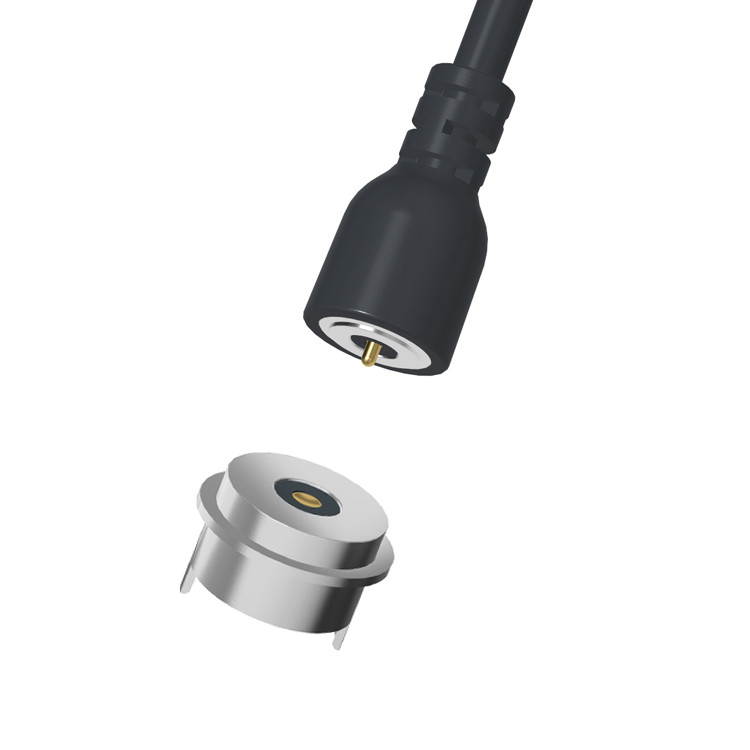

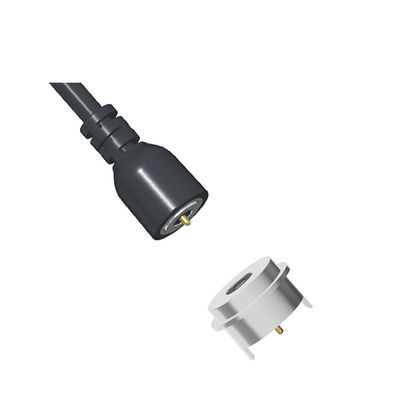

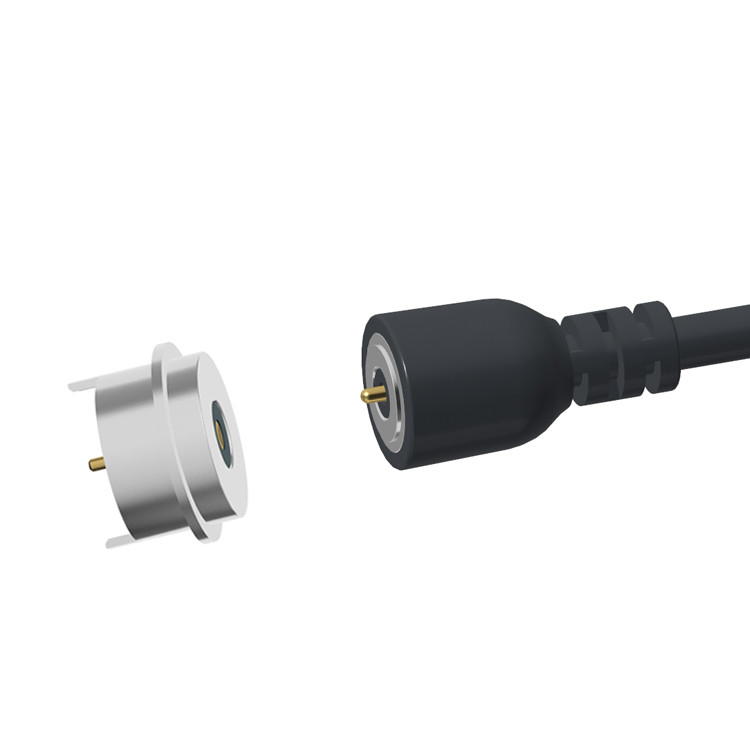

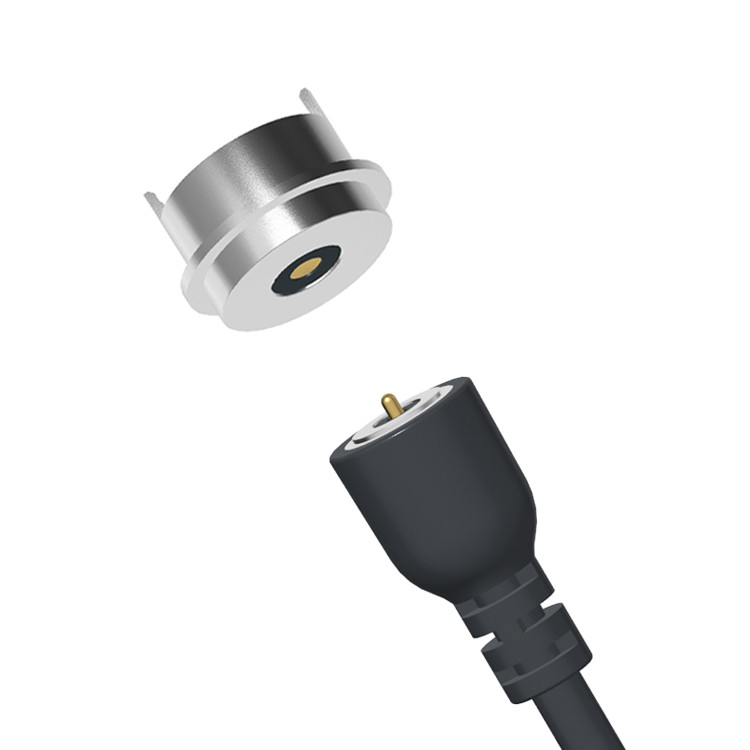

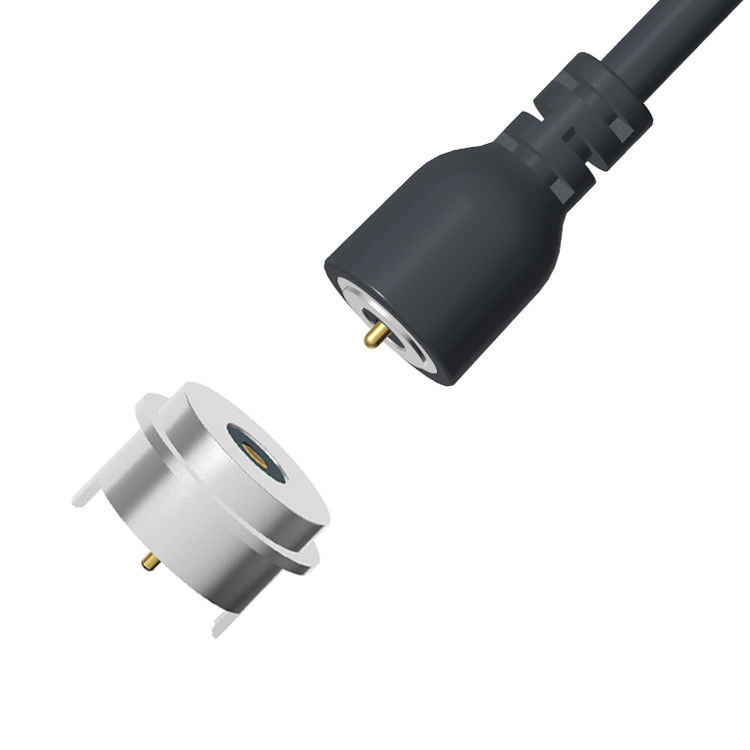

Kreislaufmagnetische Drahtverbindung 3A 12V Magnetische Datenverbindung

φ8,0 mm kreisförmiger Pogo-Pin-Stromkabelanschluss magnetisches Kabel USB-Anschluss.

MAterialien:

Pogo Pin: Messing, Plunger und Fassplattierung 5U" Min Au über 60~100U" Ni min

Drehteile:SUS316F Plattierung Au0.125um

Feder:SUS 304Au;

Gehäuse: schwarz HTN+30%UL94 V-0 schwarz, das hohen Temperaturen standhält

Metallhülle: SUS303 Plattierung Ni
Magnet: N52 NdFeB Plattierung Ni Cu Ni

Magnetstecker: Männlicher Magnetstecker

Innenform: PE Transparent

Überformung:PVC Schwarz

Draht:OD3.5 2C 22AWG Schwarzes PVC

Kabelbindung:Schwarze PVC Metall-Elliptikkabelbindung

USB-Stecker: USB-Mannstecker

Mechanische:

-Kontaktkraft: 80g±20g bei 1,1 mm Arbeitsstörche

- Lebensprüfung:10,000Zyklus

-Adsorptionskraftprüfung:Die weibliche Docking-Adsorption beträgt 400 g ± 20%

Elektrische:

-Nennspannung: DC12V;Nennspannung: 3AMax.

- Kontaktwiderstand der Federspitze: maximal 50 milliohm.

Umweltverträglichkeit

- Betriebstemperatur: -25°C bis +80°C

- Salzspray 24 Stunden.

Kreisförmige 2Pin-Männlich-Weiblich-Magnetverbindungen Parameter:

Technische Zeichnung des kreisförmigen 2-Pin-Kabelanschlusses

Kreisförmiges 2Pin-weibliches Magnetanschluss-Technisches Zeichen

RePCB-Layout empfehlenswert

Auslegungstoleranz: ± 0,05 mm

Entfernen Sie die Ansicht der weiblichen magnetischen Stecker

Kreisförmiges 2Pin-Magnetkabelanschlussknoten

Aussicht auf die Verpackung:

Vorteile des magnetischen Steckers:

●Das Design von automatischen Adsorptionsanschlüssen zu humanisieren;

●Humanisierter Fallschutz: Er ist leicht von der Ladeoberfläche zu entfernen und nicht leicht zu entfernen;

●Lebensdauer: bis zu 100.000-200.000 Zyklen;

●Wasserdichtes Design: Das weibliche Ende des Geräts kann staub- und wasserdicht sein (IPX8);

● Schnelle Ladezeit: 5A-10A Magnetanschlussentwurf hält einer großen Stromübertragung stand;

●Das Erscheinungsbild des Magnetanschlusses kann nach dem Entwurf der Anwendungseinrichtung des Kunden angepasst werden;

●Anti-Kurzschlusskonstruktion des Produkts und Trugsicherheit;

●Hochfrequenzsignalübertragung realisieren, kann die traditionelle USB2.0 HDMI1.3-Funktion Video&Audio-Signalübertragung ersetzen

Anwendung von Produkten:

1. Verbraucherelektronik

.Wireless Charging Pads (Qi-kompatible, MagSafe-ähnliche Steckverbinder).

.TWS-Ohrhörer und Smartwatches (Ladefächer mit wasserdichten Magnetanschlüssen).

.Modulare Geräte (Snap-on Peripheriegeräte für Telefone, Kameras).

Vorteile:
✔ wasserdicht (IP68)
✔ Komfort Einhanddocking; kein Fummeln mit Kabeln.
✔ Anti-Yank ️ Trennt sich sicher, wenn man stolpert.

2. Medizinische und Gesundheitsprodukte

- tragbare medizinische Ausrüstung (EKG-Monitoren, Handheld-Scanner).

.Ein implantierbares Gerät (Hörgeräte, Neurostimulatoren).

.Sterilisierbare Werkzeuge (IP68-Kennzeichen für chirurgische Anschlüsse).

Vorteile:
✔ Hygienisch ️ Keine offenen Nadeln; leicht zu reinigen.
✔ Ausfallsicherheit Verhindert versehentliche Trennungen während der Verfahren.
✔ Versiegelte Konstruktion ️ Widerstandsfähig gegen Desinfektionsmittel/Flüssigkeiten.

3. Industrie und Robotik

.AGV (Automatisch geführte Fahrzeuge)

.Modulare Robotik Schnellwechselwerkzeugköpfe/Stromanschlüsse.

.Schwierige Umgebungen Bergbau, Öl/Gas-Ausrüstung

Vorteile:
✔ Hochstrom (10A+ pro Stift)
✔ Schwingungsbeständig ️ Bei beweglichen Maschinen bleibt es angeschlossen
✔ Staub-/Wasserdicht (IP67/IP69K)

4. Automobil und Elektrofahrzeuge

.EV-Ladung Magnetische Ladeeinlässe (SAE J1772-konform).

.Zubehör im Fahrzeug ∙ Dashcam/Sensor-Stromanschlüsse.

.Autonome Fahrzeuge LIDAR/GPU-Modulverbindungen.

Vorteile:
✔ Funkenfrei Sicherer als Hochspannungskabel an- und abstecken.
✔ Selbstausrichtbarkeit
✔ Korrosionsbeständig

5. Drohnen und Luftfahrt

.Austausch von Drohnenbatterien

.Flugzeugtechnik-Testing - Modulare Daten-/Leistungs-Schnittstellen.

Vorteile:
✔ Leichtgewicht Aluminiumgehäuse reduzieren das Gewicht.
✔ Lebensdauer mit hohem Zyklus 50 000+ Paarungen bei häufigen Austausch.

6Militär und Verteidigung

.Bereichsausrüstung ∆ robuste Kommunikations-/Stromanschlüsse.

.Underwassergeräte U-Boot Drohnenladung.

Vorteile:
✔ EMI-Schutz ️ Metallgehäuse blockieren Störungen.
✔ Salzwasserbeständig

Häufig gestellte Fragen

1- Warum haben Sie uns gewählt?
Mit 100% Aufrichtigkeit wird unsere Firma den besten Service für Sie bieten, egal welche Produkte oder nach dem Verkauf.Wir bieten das vernünftigste Angebot und entwerfen hochwertige Proben nach Ihren Zeichnungen oder AnforderungenWir garantieren jedem Kunden nach dem Verkauf.

2Können Sie die Produkte für uns anpassen?
Wir freuen uns sehr, für Sie anpassen oder für Sie entwerfen. Bitte geben Sie uns Ihre Zeichnung oder Muster, und sagen Sie uns Ihre speziellen Anforderungen an die Produkte.Wir können so schnell wie möglich nach Ihren Anforderungen anpassen.

3- Wie viel kostet die Probe?
Wenn Waren auf Lager sind, stellen wir den Kunden kostenlos Proben zur Verfügung, aber Sie sollten die Fracht tragen.
Wenn Sie die Bedingungen anpassen, berechnen wir für die ordnungsgemäßen Kosten und erstatten einen angemessenen Anteil der Mustergebühr, wenn Sie eine Bestellung für uns haben!

4- Was ist mit Ihrer Lieferzeit?
Die Lieferzeit hängt von der Menge und Schwierigkeit der Bestellung des Kunden ab. Normalerweise wird die Lagerware innerhalb von 3 Tagen geliefert, während kundenspezifische Produkte innerhalb von 2 Wochen geliefert werden.

5- Was ist mit der Qualitätskontrolle?
Wir werden die Produkte testen und inspizieren, um die Qualität der Produkte zu gewährleisten, um Ihre Zufriedenheit zu erzielen. Qualität ist das Wichtigste in unserem Unternehmen, vom Material bis zur Lieferung,Alle werden doppelt überprüft und das Unternehmen bekommt IS09001 um dies sicherzustellen..

Wie kann die Magnetkabelverbindung bestellt werden?
* Identifizieren Sie Ihre Anforderungen ((Konnektorart, benötigte Menge, maßgeschneiderte Anforderungen, technische Spezifikationen)

*Verhandlung über Preise und Konditionen (Möglichkeit von Großrabatten).

*Bestätigen Sie die Bestelldetails (Konnektortyp, Menge, Anpassung).

* Bezahlen Sie (über PayPal, Banküberweisung oder andere sichere Methoden).

* Versand und Qualitätsprüfung
Verfolgen Sie die Sendung.

* Überprüfen Sie das Produkt bei der Ankunft, um die Qualität zu gewährleisten.

Zahlungsfrist:T/T, 50% Anzahlung, 50% Restbetrag

Zahlungsmethode:T/T,PayPal,OCBC

Probezeit:Inventarprobe 2-3 Arbeitstage/Maßnahme 5-7 Arbeitstage

Produktionszeit:10-15 Arbeitstag

Für:Amerika, Europa, Asien, Südafrika

Handelszeit:Ex-Zahlung

Fracht:Luft, See, Express

Dienstleistung:Hohe Qualität mit vernünftigem Preis, OEM-Service, jede spezielle Größe, Farbe, Designs sind akzeptabel

Schifffahrt
