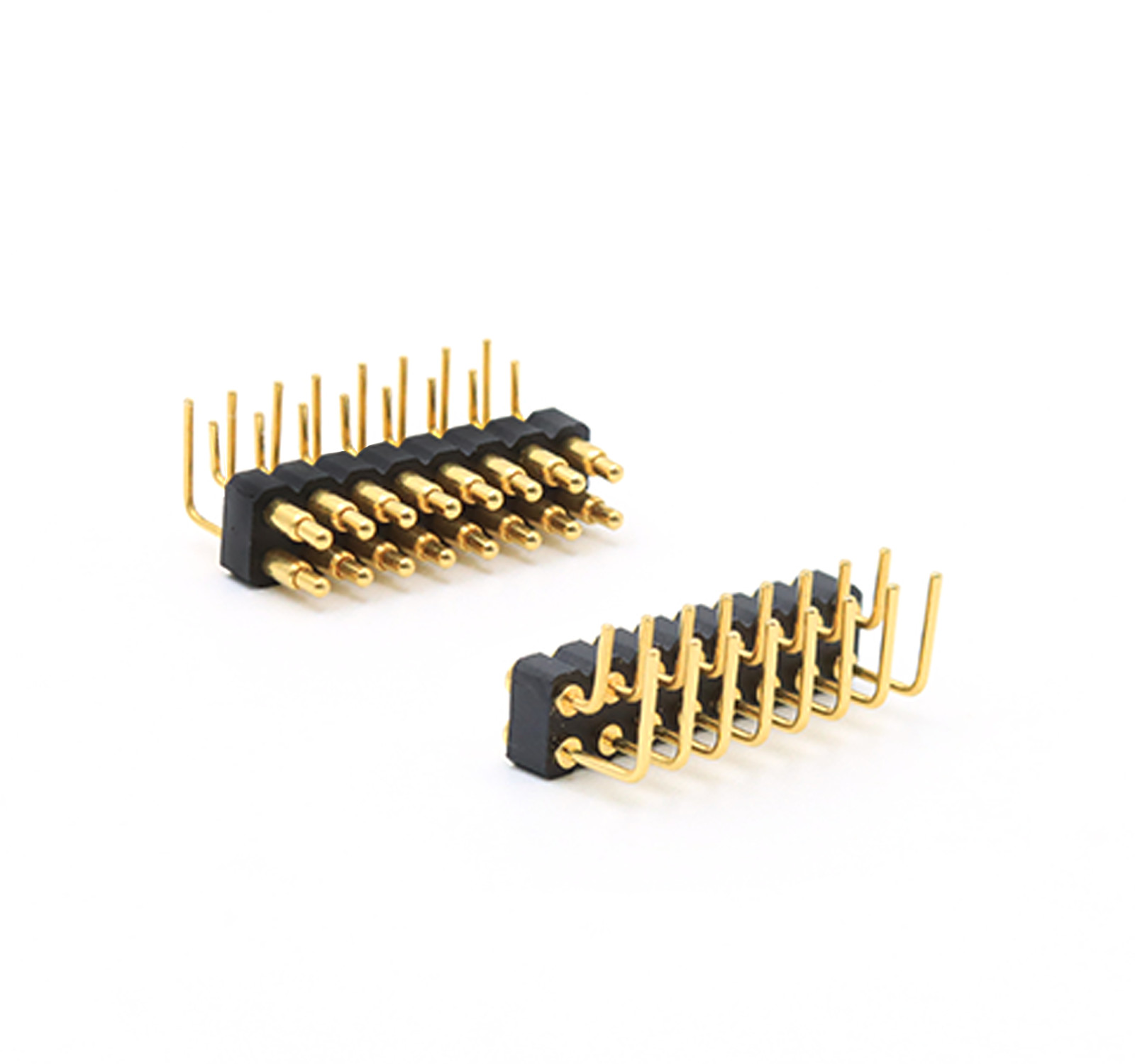

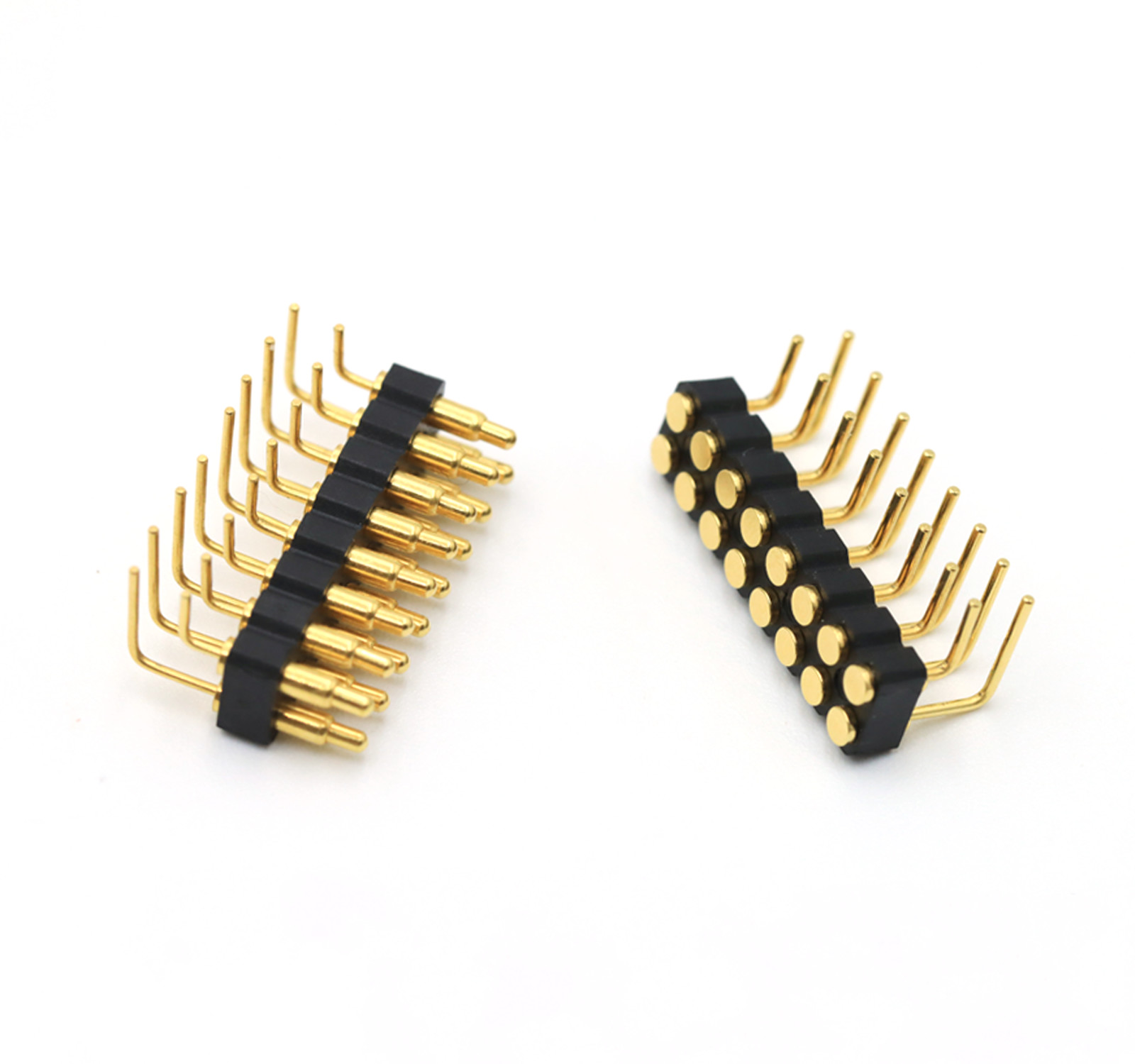

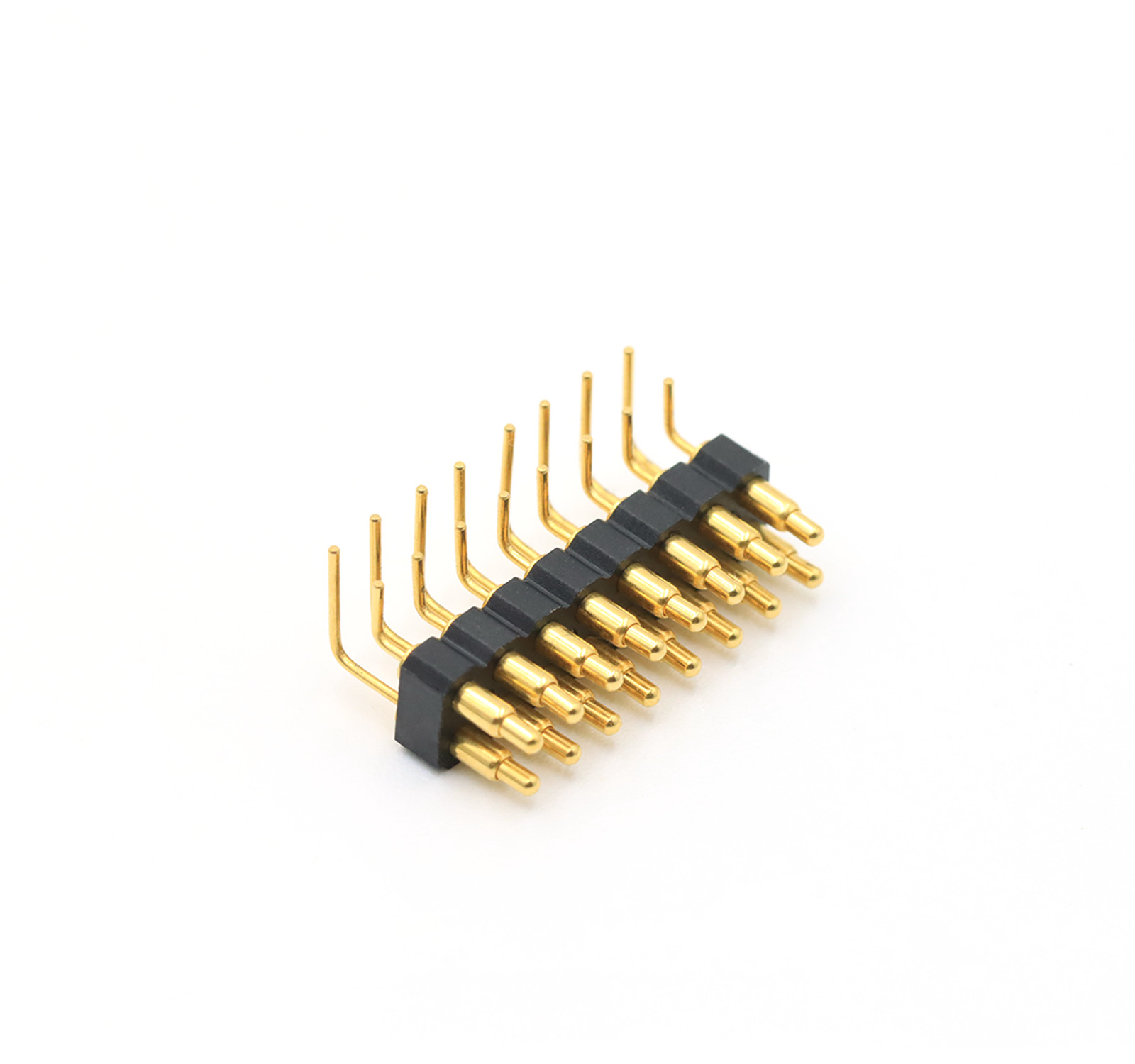

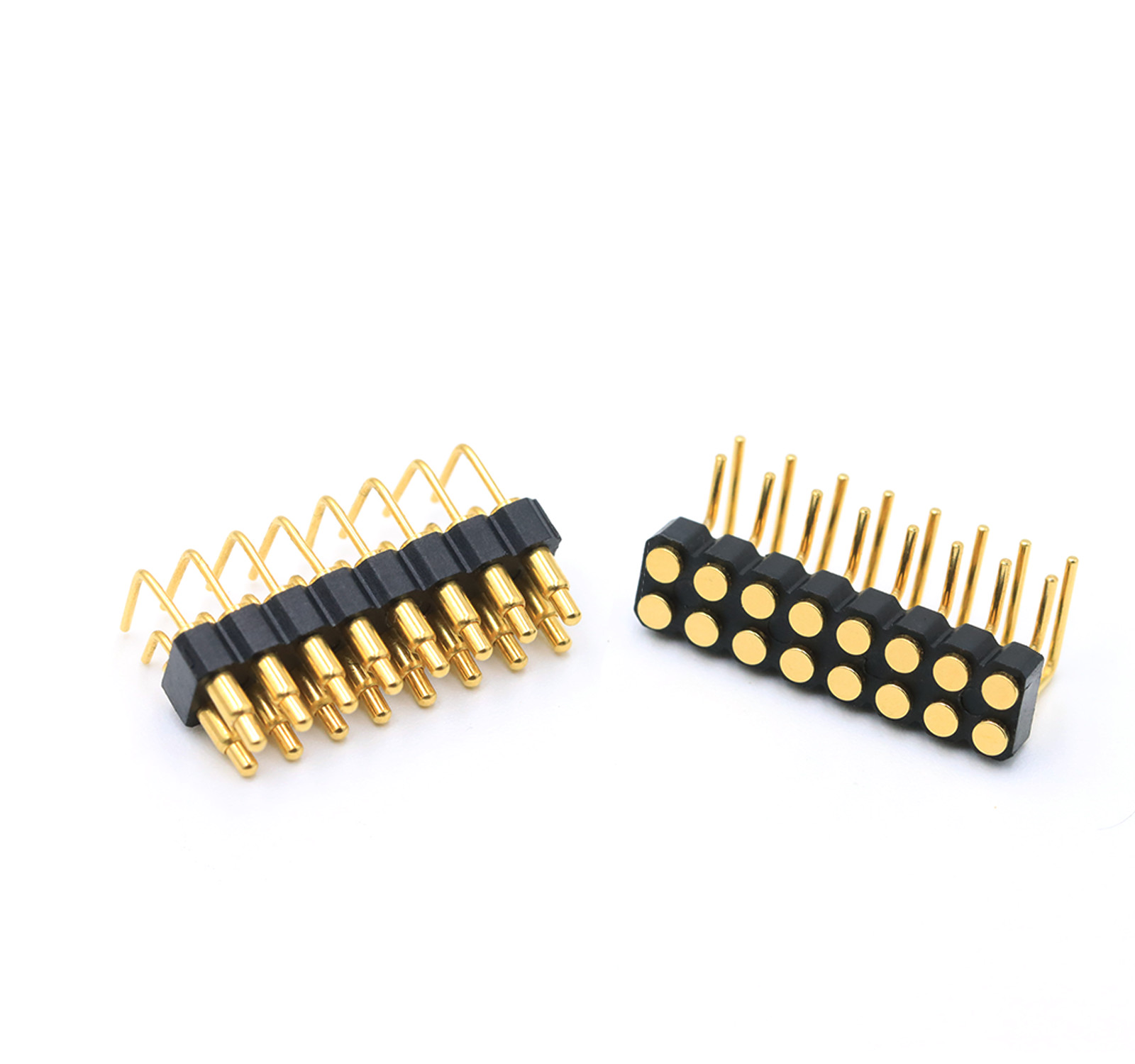

Messingfederverbindung 2,54 mm Schrägkeits-Richtwinkel-Pogo-Stiftverbindung 16Pin Männlich weiblich

Messing-Federproben Rechtswinkel-Pogo-Pins-Anschluss 2,54mm Abstand 16Pin männlich weiblich.

Der Pogo-Pin verfügt über ein gebogenes Schwanzdesign, das eine erhöhte Vielseitigkeit für platzsparende Anwendungen bietet.

Zu den wichtigsten Vorteilen gehören:

1. Raumoptimierung
Der gebogene Schwanz ermöglicht kompakte PCB-Layouts oder flexible Positionierung in engen Baugruppen.

Ideal für Konstruktionen, bei denen gerade Stifte andere Komponenten stören.

2. Verkabelungsoptionen
Der Schwanz kann direkt an einem Draht gelötet werden (anstelle von PCB-Pads), so dass:

- Benutzerdefinierte Kabelanschlüsse.

.Modulare oder wiederverarbeitbare Konstruktionen.

- Belastungsentlastung in beweglichen Teilen (z. B. Scharniermechanismen).

3Mechanische Stabilität
Gebeugte Schwänze können die Spannungsverteilung gegenüber geraden Pins in dynamischen Umgebungen verbessern.

Materialien
Zerspender: bleifrei C6801, Plattierung: 01~99 μ" Au über 60~100 μ" Ni.

Einheitlich für die Verwendung in der Herstellung von Schraubstoffen.

Feder: SUS 304 Edelstahl, Plattierung: 1 μ" (vermutlich Au oder Ni für Korrosionsbeständigkeit).

Gehäuse: schwarzes HTN (Hochtemperatur-Nylon) + 30% Glasfaser, UL94 V-0 Entflammbarkeit.

Mechanische Spezifikation
Federkraft: 80 g ± 20 g bei 1,0 mm Arbeitslauf.

Vollschlag: 1,2 mm.

Mechanische Lebensdauer: ≥ 10.000 Zyklen.

Elektrische Spezifikationen
Nennstrom und Spannung: DC 12V, maximal 3A.

Kontaktwiderstand: ≤ 50 mΩ in Arbeitshöhe.

Toleranzen

Längen: ±0,15 mm.

Durchmesser: ±0,05 mm.

Winkel: ±2°.

Umweltleistung
Betriebstemperatur: -40°C bis +130°C (innerhalb von 24 Stunden).

Widerstand gegen Lötwärme: 260 °C ± 5 °C für 20 s ± 2 s.

Einheitliche Anforderungen: ROHS und REACH.

Salzsprühprüfung: 48 Stunden (Validierung der Korrosionsbeständigkeit).

Hauptmerkmale und Anwendungen
Hohe Haltbarkeit: 10.000+ Zyklen, robuste Beschichtung (Au/Ni) für Verschleiß- und Korrosionsbeständigkeit.

Hochtemperaturbeständigkeit: Geeignet für raue Umgebungen (bis zu 130°C).

Präzisionsmechanik: enge Toleranzen sorgen für einen zuverlässigen elektrischen Kontakt.

Bleifrei und konform: Erfüllt die Umweltvorschriften (ROHS/REACH).

Anmerkung:

1.Um den besten Gebrauchseffekt zu gewährleisten, bedienen Sie bitte die Arbeitshöhe.

2. Vorsichtsmaßnahmen für die Anwendung des Produkts
Nach den technischen Zeichnungen darf die maximal zulässige Verdichtung nicht überschritten werden.
Es eignet sich für Schweißtemperaturen zwischen 380 und 420 Grad Celsius mit einer Schweißzeit von 3 bis 5 Sekunden.Es ist nicht erlaubt, das Produkt innerhalb kurzer Zeit zu verarbeiten, mehrmals wiederholtes Schweißen durchzuführen
. angepasst an den Ofen Temperaturbereich von 400 bis 500 Grad Celsius
Bei der Konstruktion des Anwendungsendes ist es ratsam, den Kompressionsraum zu vermeiden.

3. Für Einreihenspitzen größer als 20, Doppelreihenspitzen größer als 40 und andere besondere Anforderungen wenden Sie sich bitte an den technischen Support

Zusammensetzung des Pogo-Pin-Anschlusses

2.54mm-Pitch-Pogo-Pin-Anschlussparameterliste

Doppelreihe 2,5 mm Gehäuse Rechtswinkel männlich Federladen CoNächster Beitrag:

Doppelreihe 2,5 mm Gehäuse RechtswinkelNächster Beitrag:

Standard 2,54 mm Pitch Pogo Pin Connector für Kunden Referenz:

Anwendungsbereich:

Unser Vorteil und Ihre Wahl:

.UPE professionelle kundenspezifische Hochstrom-Pogo-Stift mit 15A-30A-Serie, es wurde in Serie produziert.

.UPE entwickelte einen standardmäßigen 2,0 mm und 2,54 mm Tonhöhe männlichen und weiblichen 2-Pin-40-Pin-Pogo-Pin-Anschluss mit SMT / DIP / Right Angle / Solder Cup.

.Pogo Pin Life Test bis zu 1.000.000 Zyklen.

.Alle Produkte können den HF- und RoHS-REACH-Standard bestehen.

.100% elektrischer Test vor Lieferung der Ware.

.Es gibt unterschiedliche Formen, kleine Strukturen und hohe Strömung.
