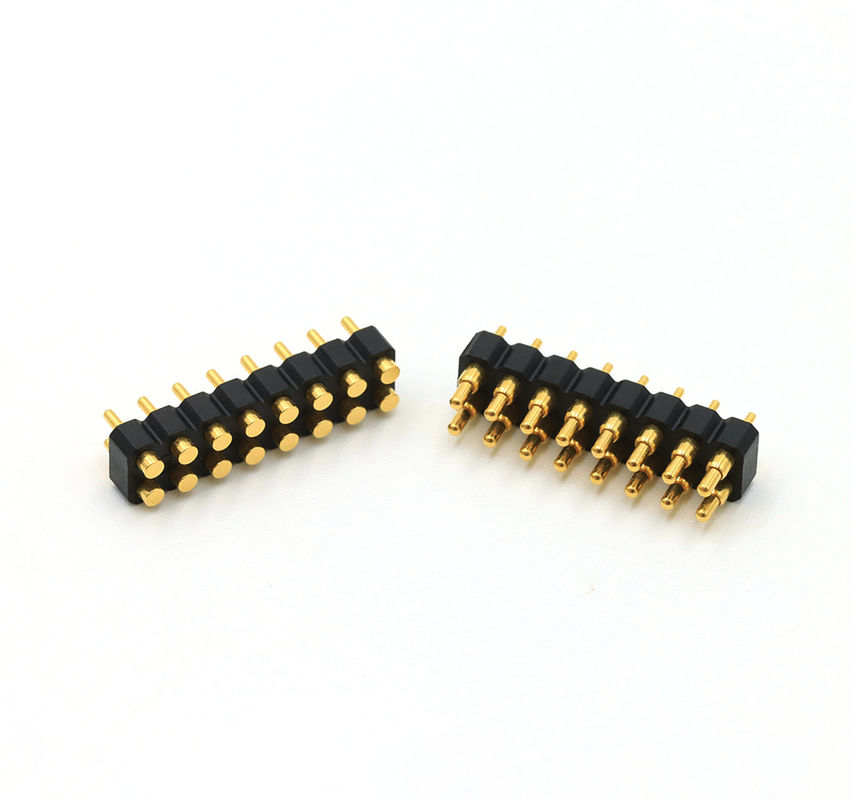

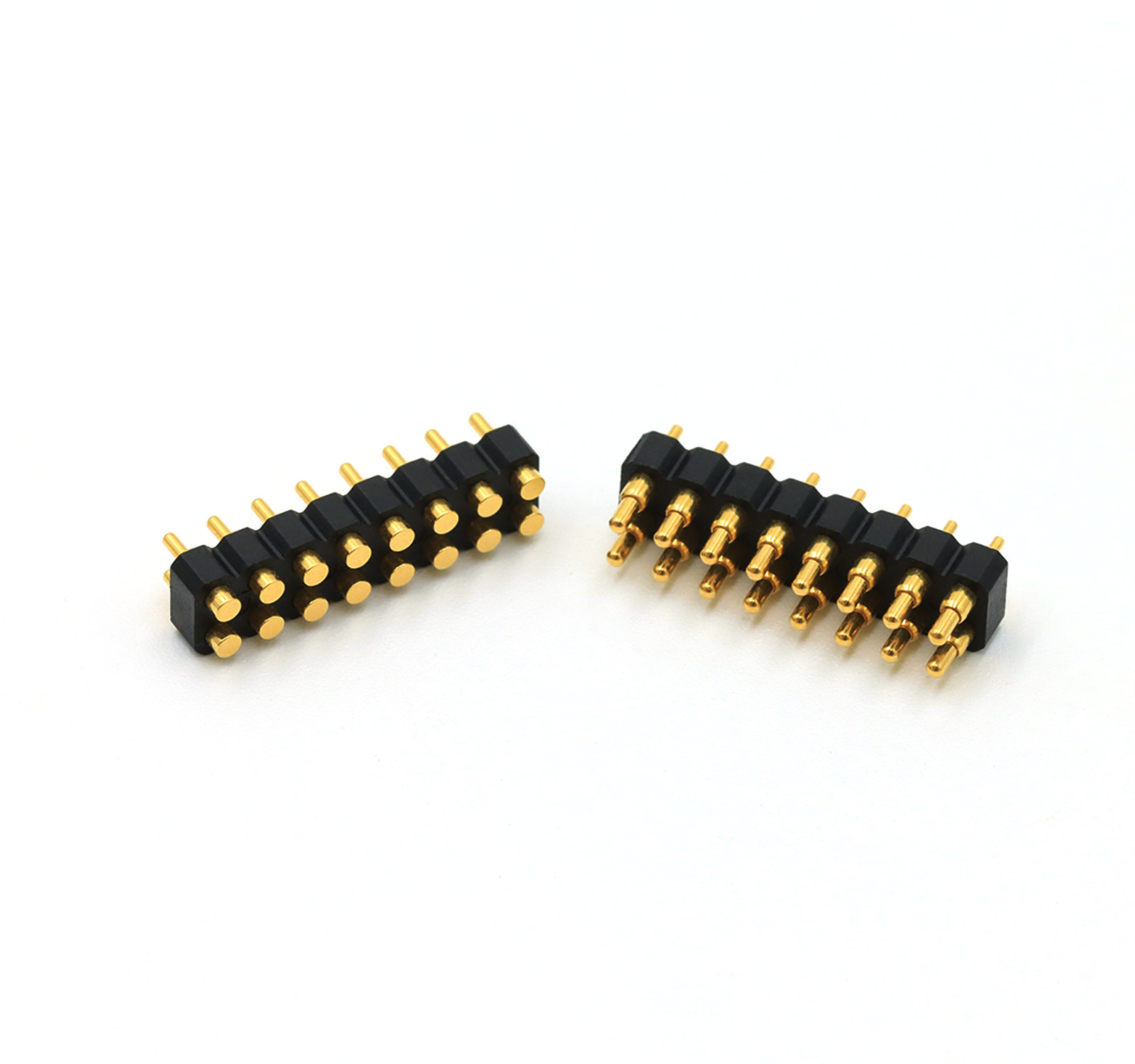

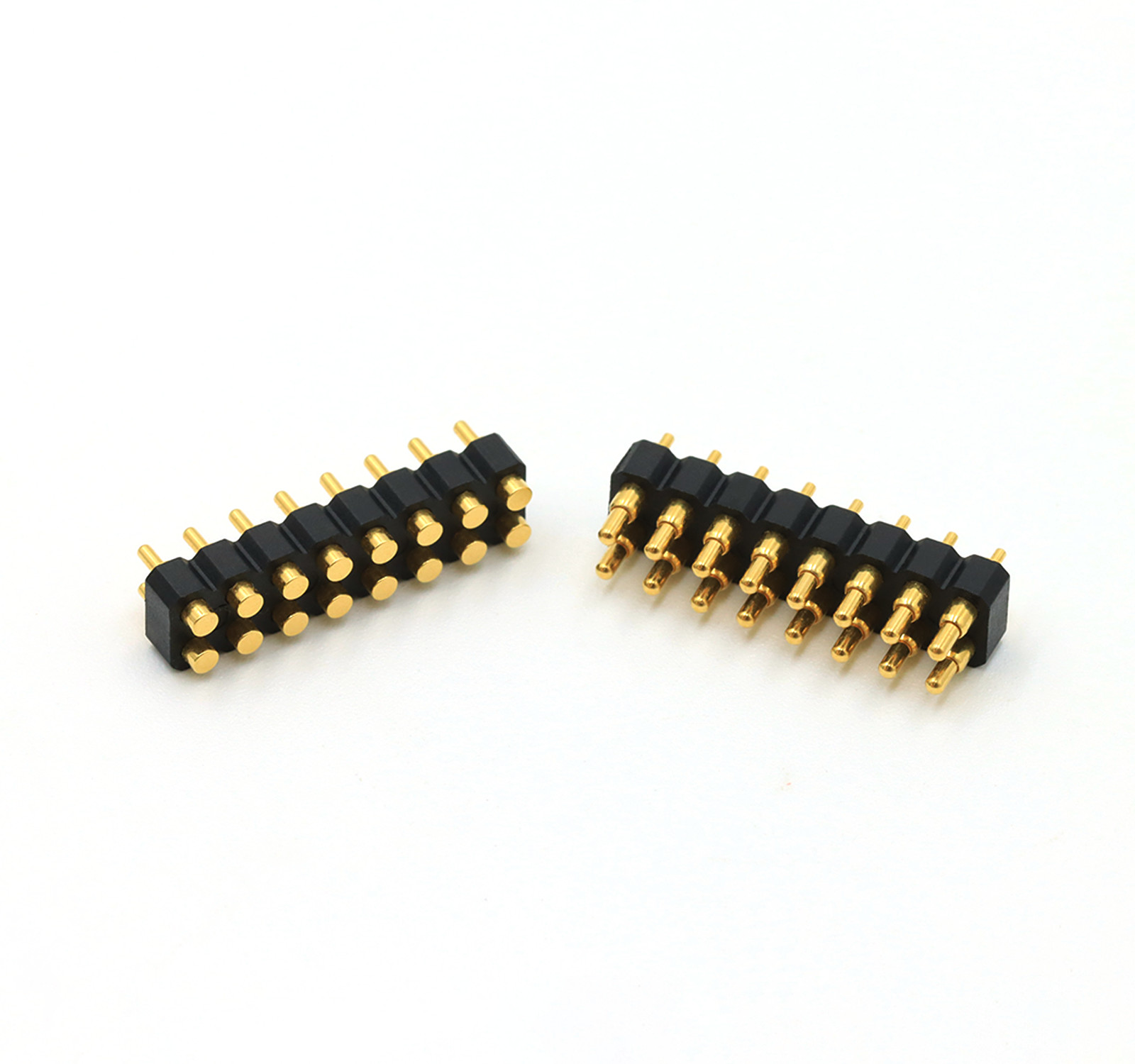

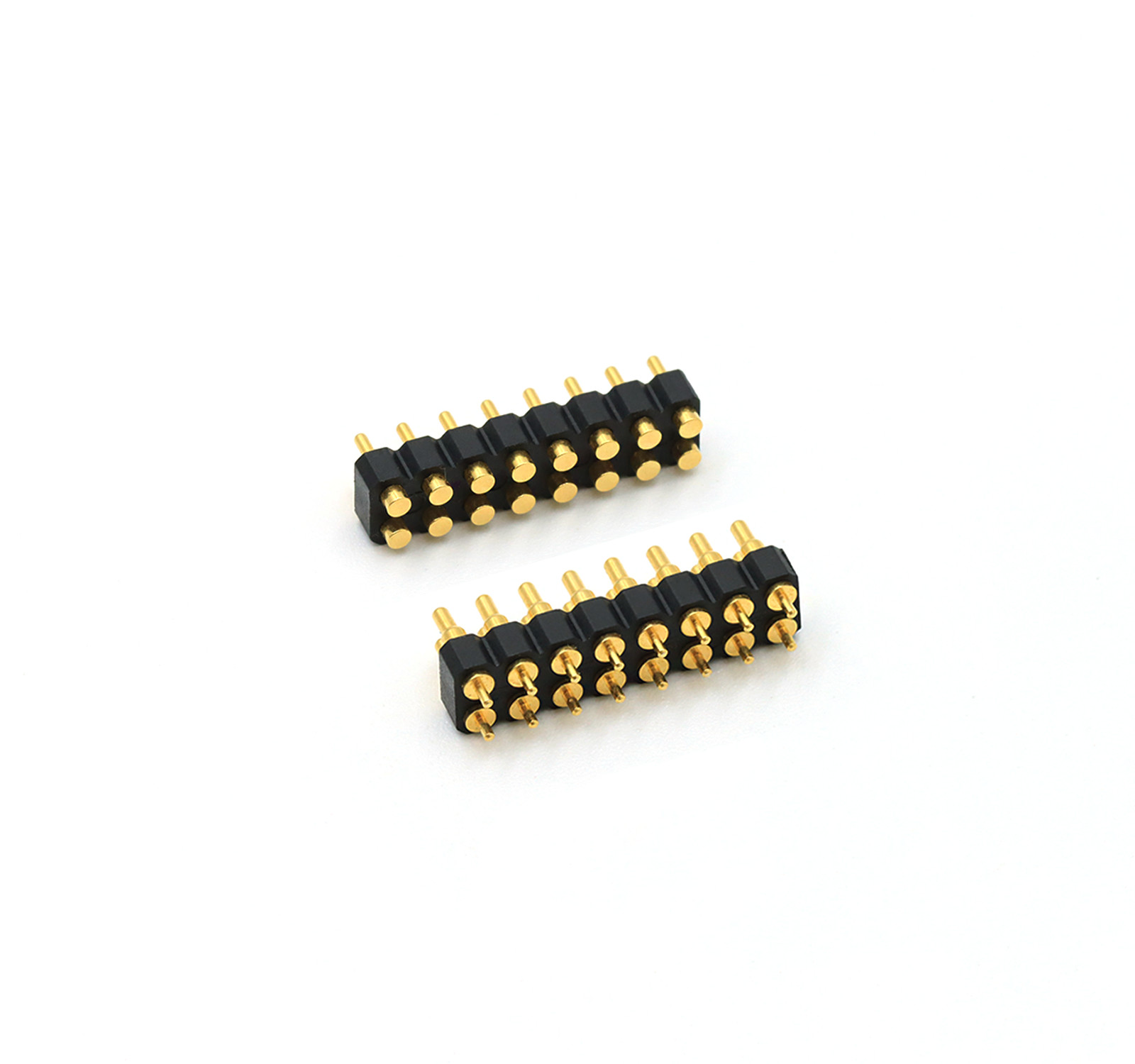

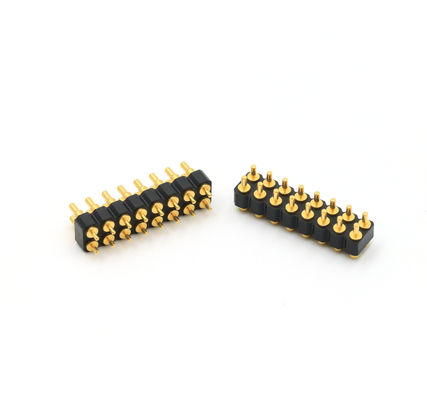

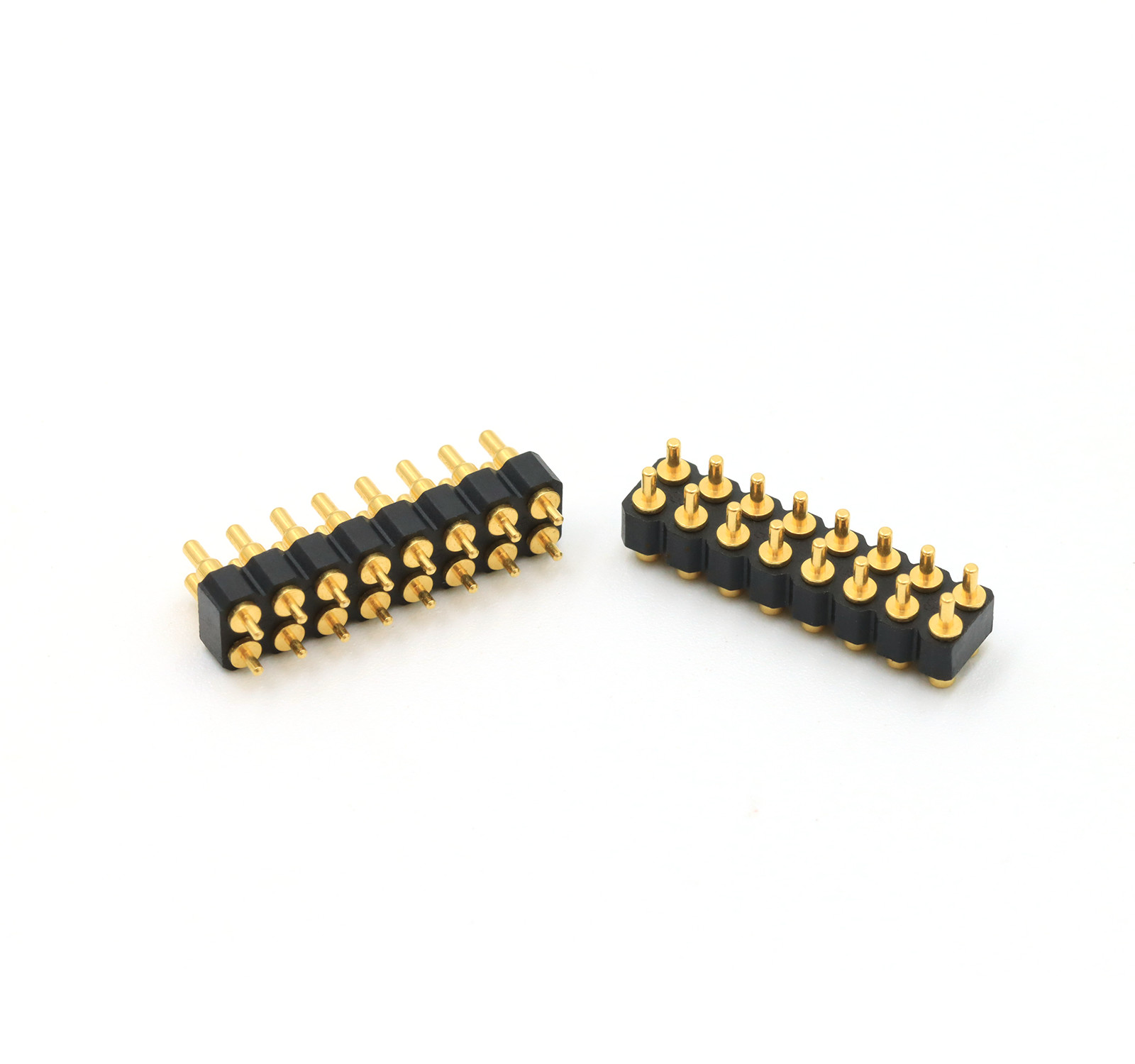

Doppelreihe 2,54mm Abstand 16pins männlich weiblich DIP Feder Pogo Pin Stecker.
Union Precision Electronic Co.,Ltd (UPE) hat sich für hochwertige Pogo-Pins,Pogo-Pinkonnektoren,magnetische Anschlüsse und die Entwicklung,Produktion und Verkauf von Hilfsprodukten als Hightech-Unternehmen.
Wir haben die kontinuierliche technologische Innovation und qualitativ hochwertige Produkte als Kern der Entwicklung des Unternehmens, eine professionelle und erfahrene technischeDas Team verfügt über langjährige Berufserfahrung in der Produktentwicklung und -fertigung.Entwicklung und HerstellungGleichzeitig kann es den Kunden auch technische Unterstützung wie Synchrone Entwicklung bieten.
Technische Spezifikationen für Pogo-Pin-Anschlüsse
Ausgangsstoffe:
..Spritzer: Bleifreies C6801, Plattierung 01~99u"Au über 60~100u"Ni.
..Fass: Bleifrei C6801, Plattierung 01~99u"Au über 60~100u"Ni.
..Feder: SUS 304. Plattierung 1u"
..Housing:Bkack HTN+30GF UL94 V-0.
Mechanische:
...Federkraft: 80g±20g, bei 1,0 Arbeitsschlag.1.2mm.
Mechanische Lebensdauer: 10000 Zyklen Min.
Elektrische:
..Nennstrom und Spannung: DC 12V, 3A Max.
Kontaktwiderstand: maximal 50mΩ, bei Betriebshöhe.
Toleranzen eingeschaltet:
..Längen: ± 0,15 mm.
Durchmesser: ± 0,05 mm.
..Winkel: ± 2°.
Umweltleistung:
...Betriebstemperatur: -40°C+130°C innerhalb von 24 Stunden.
..Widerstand gegen Verkäufe: 260°C ± 5°C 20s ± 2s
Produkte, die ROHS- oder REACH-konform sind.
Salzsprüh-Test: 48 h.
Zusammensetzung des Pogo-Pin-Anschlusses
2.54mm-Pitch-Pogo-Pin-Anschlussparameterliste
|
Name
|
Pogo-Pin-Anschluss
|
|
Geschlecht
|
Männlich/weiblich
|
|
Nummer des Pins
|
16Ausrüstung
|
|
Isolator
|
Bkack HTN+30GF UL94 V-0.
|
|
Schlüpfer
|
Bleifrei C6801
|
|
Fass
|
Bleifrei C6801
|
|
Frühling
|
Oberflächenbehandlung mit SUS
|
|
Kunststoffhöhe
|
2.5 mm
|
|
Federkraft
|
80 g+/-20 g bei 1,0 mm Arbeitsschlag
|
|
Vollstürmer
|
1.2 mm
|
|
Lebensdauerprüfung
|
100,000 Zyklen
|
|
Nennstrom
|
3A Max.
|
|
Spannung
|
Gleichspannung 12V
|
|
Kontaktwiderstand
|
50 Mio.ohm max.
|
|
Salzsprühprüfung
|
48h
|
|
Zertifizierung
|
ROHS- oder REACH-konforme Produkte
|
|
Prüfung
|
100% offene und kurze Prüfung
|
Doppelreihe 2,5 mm Gehäuse DIP Männliche Pogo Pin CoNächster Beitrag:
Doppelreihe 2,5 mm Gehäuse DIP weiblicher Stecker:
Standard 2,54 mm Pitch Pogo Pin Connector für Kunden Referenz:
Anwendungsbereich:
Unser Vorteil und Ihre Wahl:
.UPE professionelle kundenspezifische Hochstrom-Pogo-Stift mit 15A-30A-Serie, es wurde in Serie produziert.
.UPE entwickelte einen standardmäßigen 2,0 mm und 2,54 mm Tonhöhe männlichen und weiblichen 2-Pin-40-Pin-Pogo-Pin-Anschluss mit SMT / DIP / Right Angle / Solder Cup.
.Pogo Pin Life Test bis zu 1.000.000 Zyklen.
.Alle Produkte können den HF- und RoHS-REACH-Standard bestehen.
.100% elektrischer Test vor Lieferung der Ware.
.Es gibt unterschiedliche Formen, kleine Strukturen und hohe Strömung.
