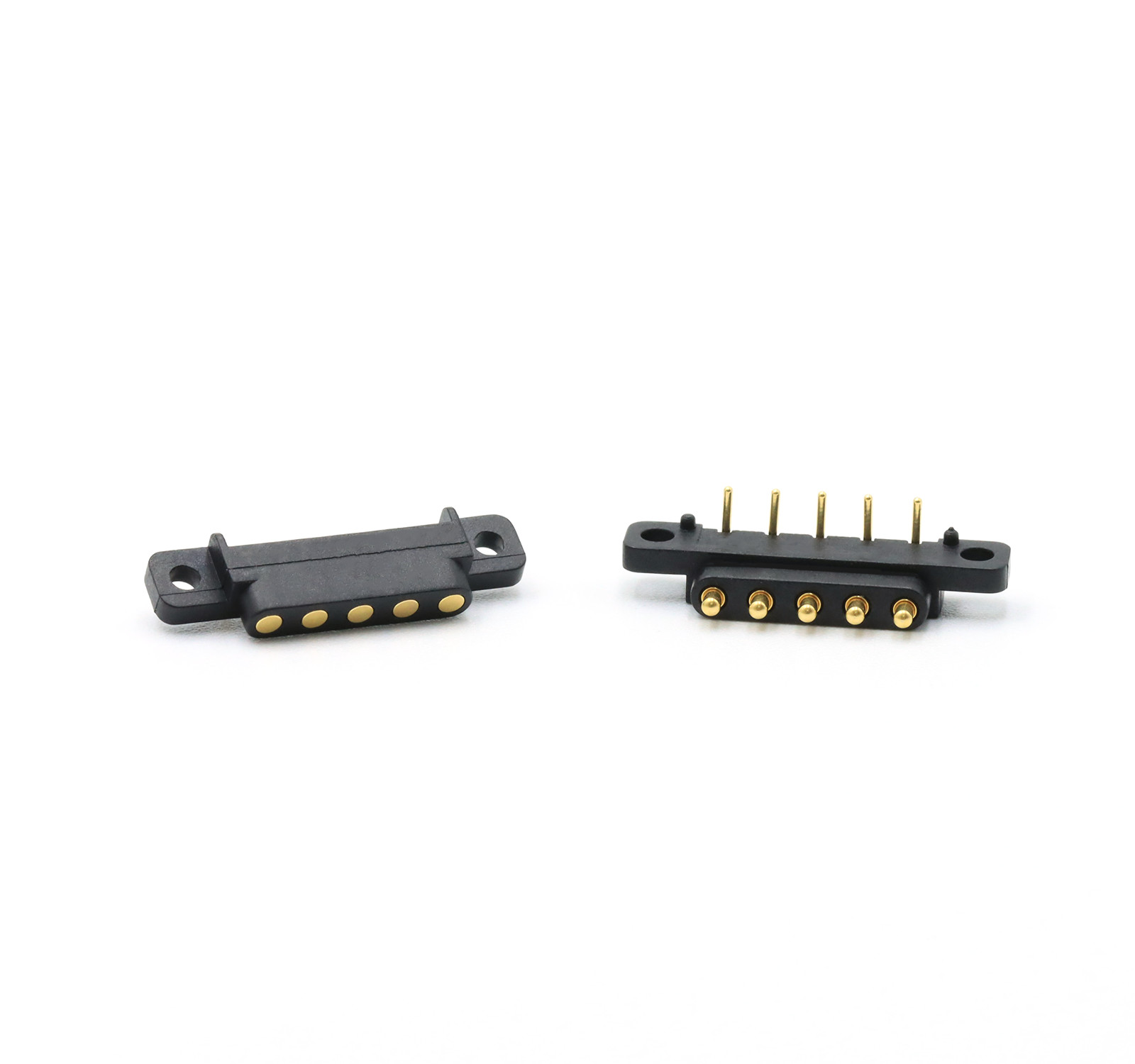

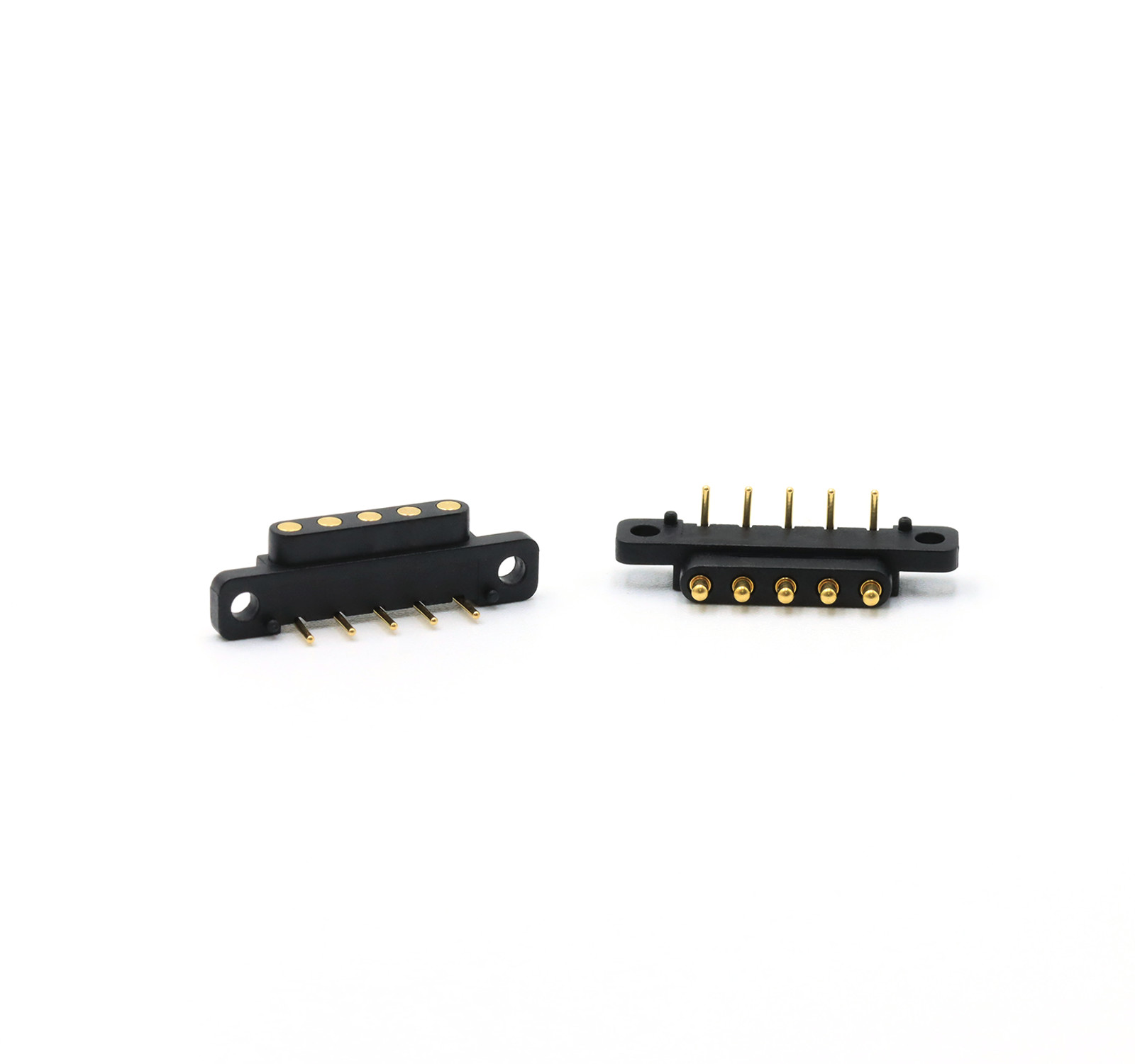

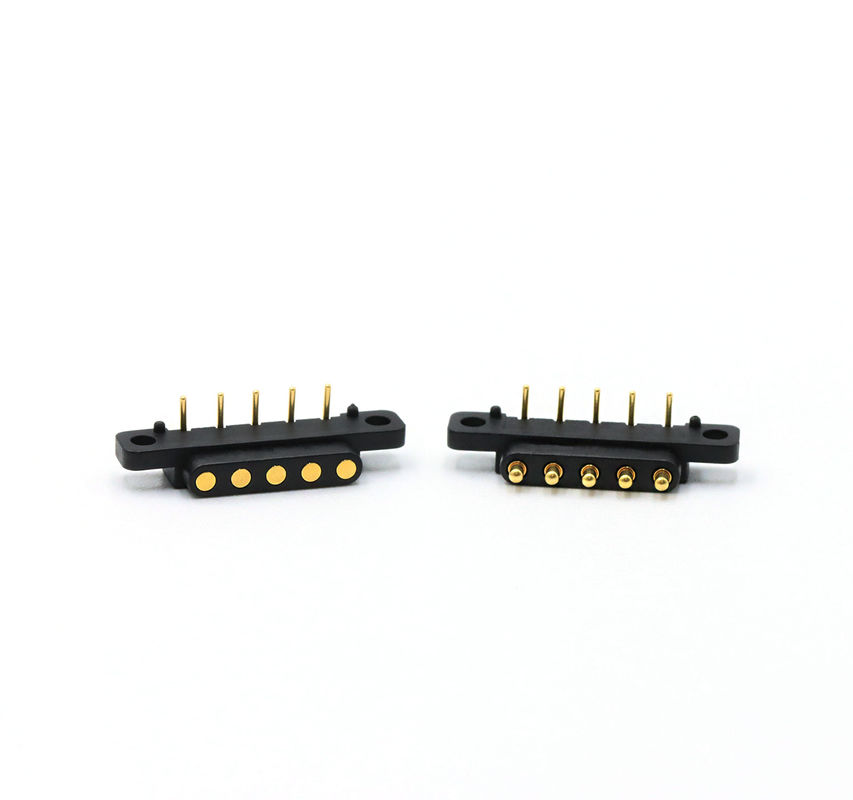

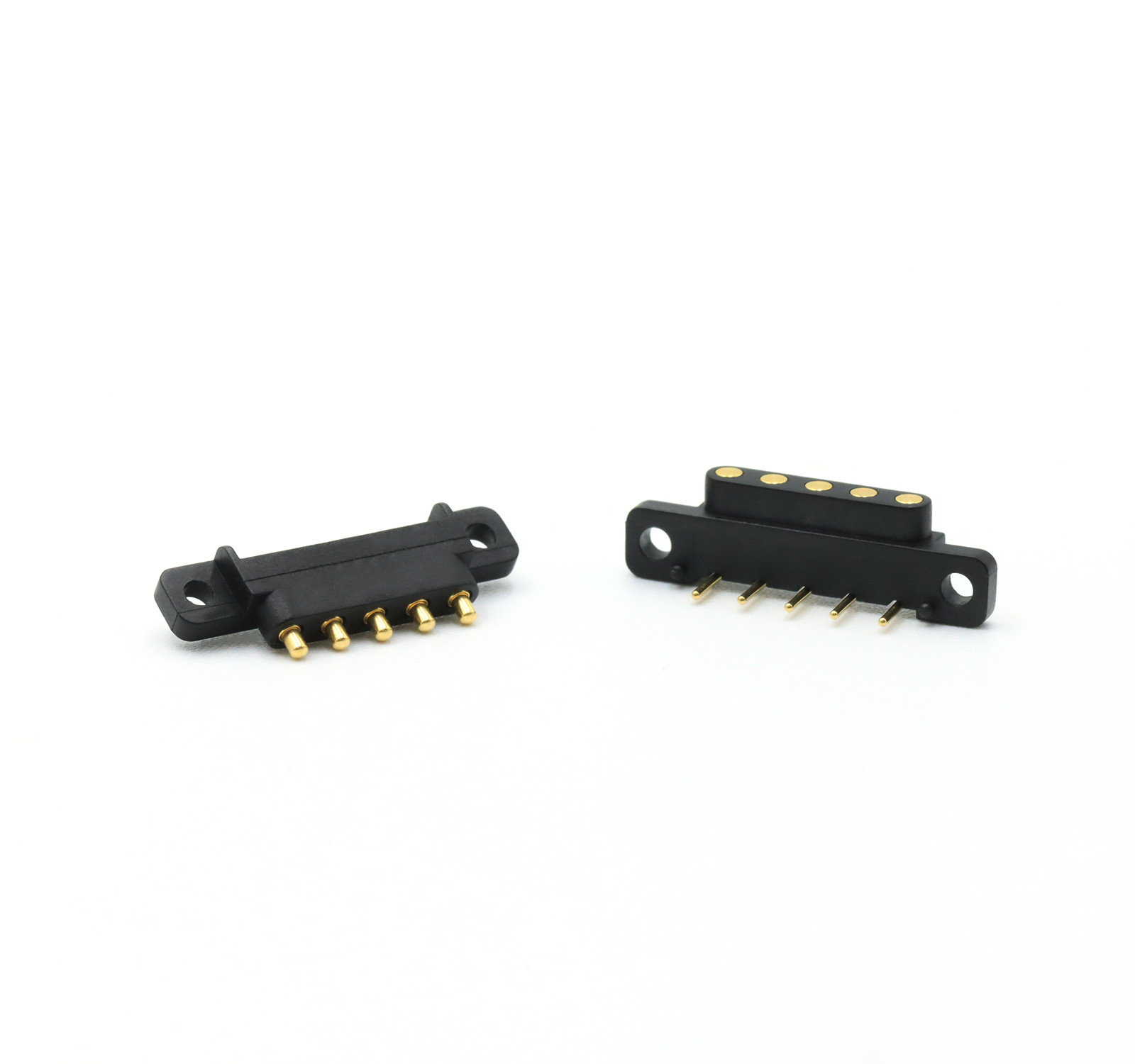

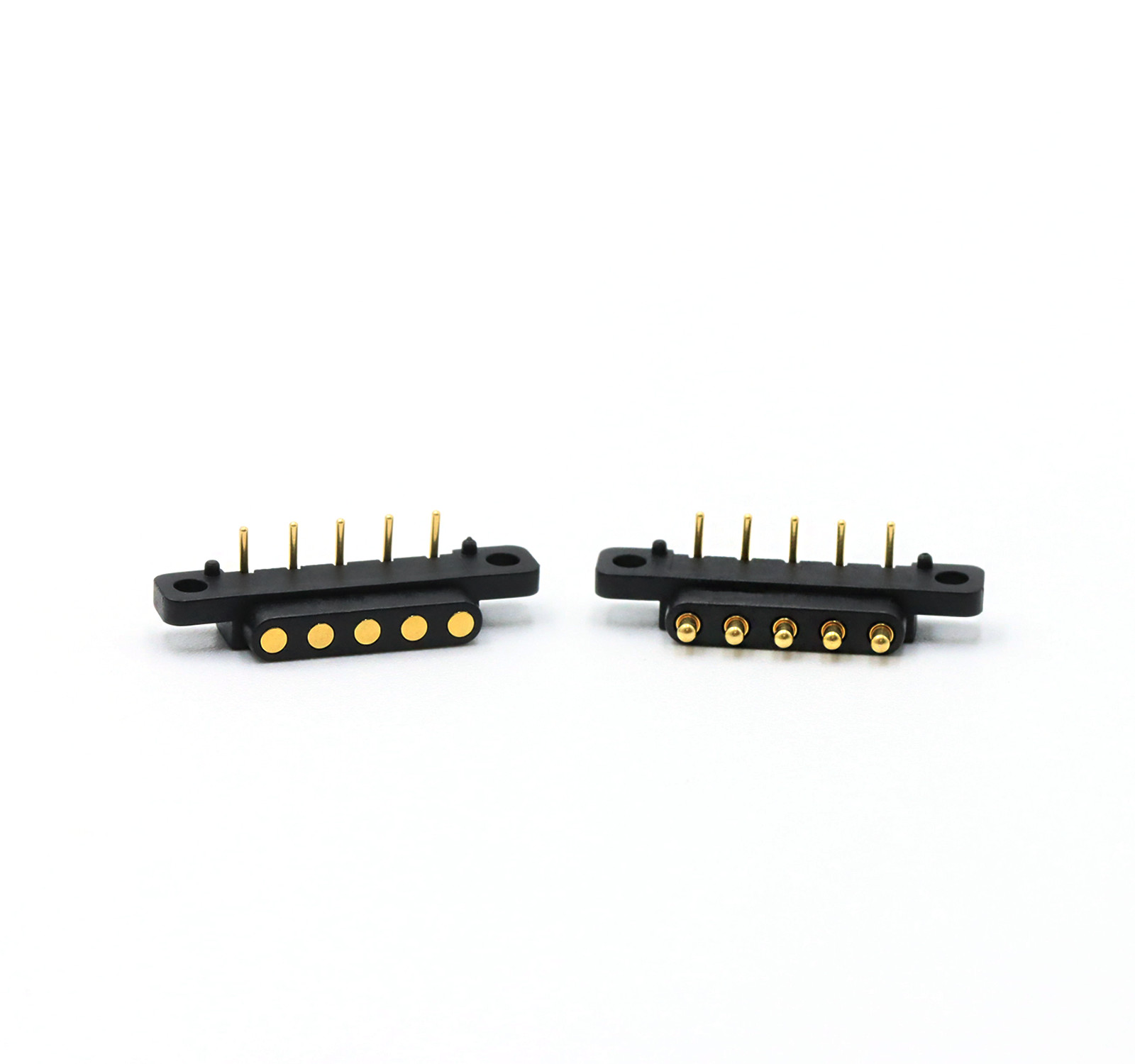

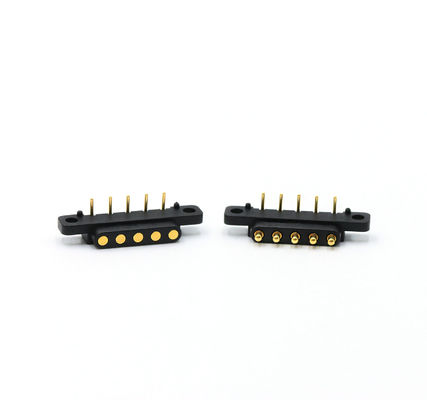

2.54mm Schwung 5pins gebogene Feder geladen Pogo Pin Connector richtiger Winkel SUS304.
Union Precision Electronic LIMITED (UPE) ist ein professionelles Unternehmen.Herstellermit einer Breite von mehr als 20 mm,mit Gehäuse,Es ist eines der wettbewerbsfähigsten Unternehmen auf dem Gebiet der federbeladenen Steckverbinder in China.
Wir liefern viele Serien von Federverbindungen Federverbindungspin, der Federverbindung ist eine spezielle Art von Kontakttechnologie.Diese zuverlässige Technologie wurde von vielen Weltklasse-Kunden eingesetzt und für viele Arten von elektronischen Produkten angewendet, wie z. B. Mobiltelefone, GPS, Notebooks PC, Hörgeräte, Smartwatches
Unsere Produkte werden hauptsächlich nach Europa, den Vereinigten Staaten, Kanada, asiatischen Industrieländern und Regionen exportiert.
Pogo Pin Connector besteht aus 6 Teilen:Spritzer,Fass,Flügel, Keramikperlen,Gehäuse,Kappe
Anmerkung:
|
Produktbezeichnung
|
Pogo-Pin-Anschluss
|
|
Ausrüstung
|
5Pin
|
|
Typ
|
Richtiger Winkel
|
|
Material
|
Bleifrei C6801, Messing C3602, SUS304, Schwarz HTN
|
| Beenden Sie. |
Au- und Ni-Belag
|
|
Federkraft
|
80 g+/-20 g bei Arbeitshörn
|
|
Betriebsdrehmoment
|
1.2 mm
|
|
Vollstürmer
|
1.4 mm
|
|
Spannung
|
12 V
|
|
Strom
|
3.0A Max.
|
|
Kontaktwiderstand
|
50mΩ Max (PIN).
|
|
Salzsprühprüfung
|
48 Stunden
|
|
Paket
|
PE-Tasche innen, Karton außen oder nach Bedarf unserer Kunden
|
Männliche Pogo-Pin-Verbindung Zeichnung SiZe:
Weibliche Pogo-Pin-Verbindung Zeichnung SiZe:
Leistung des Pogo-Pin-Konnektorparameters
|
Name der Teile
|
Leistungstabelle der Parameter
|
|
Fassmateria
|
mit einer Breite von nicht mehr als 20 mm
|
Berylliumkupfer
|
Phosphor Bronze
|
|
|
Stoff des Zerschlusses
|
mit einer Breite von nicht mehr als 20 mm
|
Berylliumkupfer
|
Phosphor Bronze
|
mit einer Breite von nicht mehr als 20 mm
|
|
Frühjahrsoptionen
|
Stainle
|
Musikdraht
|
|
|
|
Anforderungen an die Plattierung
|
Gold-Au
|
Silber-Ag
|
Palladium-Nickel
(Pd-Ni)
|
|
|
Nennstrom
|
1A, 2A, 3A, 5A, 15A oder 30A (verschiedene Strukturen)
|
|
Nennspannung
|
Gleichspannung 12V 24V
|
|
Kontaktwiderstand
|
30mΩ 50 mΩ Max. (Stillstand)
|
|
Lebensdauerprüfung
|
50,000 Zyklen Min. 1000.000 Zyklen Max.
|
|
RAbflusstemperatur.
|
265°, 4 bis 5 Sekunden
|
|
Zuverlässigkeitsprüfung der POGO PIN
|
|
Aufbewahrungskraft
|
Bei einem Nennradlauf von 500±50 pro Stunde50,000 Zyklen mindestens
|
|
Luftfeuchtigkeit
|
EIA-364-31,Prüfmethode II, Bedingung A: Versuchspersonen haben Verbindungen mit relativer Luftfeuchtigkeit gekoppeltvon 90% bis 95% RH und einer Temperatur von°C± 2°Crelative Luftfeuchtigkeit für 96 ho- Ich weiß nicht.
|
|
Widerstandsfähigkeit gegen Schweißwärme
|
EIA-364-56,Verfahren 5,Ebene 2 265°C+10/-0°Cfür 30 bis 35 Sekunden
|
|
Salzspray
|
EIA-364-26,Prüfbedingung B Versuchspersonen, die Verbindungen mit einer Salzlösung von 5±1% verbinden
Konzentration, 35+1°C/-2°Cfür 48 Stunden.
|
|
Federkraftprüfung
|
Normaler Kraftprüfverfahren, 100 g ± 20 g bei Arbeitshöhe
|
|
Temperaturlebensdauer
|
EIA-364-17,Prüfmethode A,Bedingung 4,Prüfzeitbedingung A Versuchsperson gepaart
Verbindungen zu 85°C± 2°CFür 96 Stunden.
|
|
Schweißbarkeit
|
EIA-364-52 Eintritt in die 265±5°C, 60/40±5% Sn/pb Lötmittel für 4,0 bis 5,0 Sekunden
|
|
Kontaktwiderstand
|
EIA-364-23 Der Kontaktwiderstand wird mit einem Prüfstrom von höchstens 100 mA gemessen.und maximal 20 mV Spannung
|
Vorteile von UPE-Federanschlüssen
Federverbindungen, die allgemein als Federpins oder Pogo-Pins bekannt sind, bieten mehrere Vorteile:
ZuverlässigkeitUPE-Pogo-Stifte mit CLIP-Technologie sorgen für eine konstante und zuverlässige elektrische Verbindung, auch in Umgebungen, die Schwingungen und mechanischen Schocks ausgesetzt sind.
Kompaktes Design:Ihre geringe Größe ermöglicht es ihnen, in engen Räumen zu passen, was für moderne, kompakte elektronische Geräte ideal ist.
Flexibilität:Die Pogo-Stiftklammern können sich an die Oberflächenänderungen anpassen und sorgen so für eine stabile Verbindung, auch wenn die Paarungsflächen nicht perfekt ausgerichtet sind.
Benutzerfreundlichkeit:Sie sind benutzerfreundlich und einfach zu installieren und zu warten.
Haltbarkeit:Sie sind so konzipiert, daß sie zahlreichen Zyklen der Verbindung und Trennung standhalten, was sie sehr langlebig macht
Unser Vorteil und Ihre Wahl:
.UPE professionelle kundenspezifische Hochstrom-Pogo-Stift mit 15A-30A-Serie, es wurde in Serie produziert.
.UPE entwickelte einen 2.54mm-Pitch-Standard-Mann- und weiblichen 2-Pin-40-Pin-Pogo-Pin-Anschluss mit SMT / DIP / Right Angle / Solder Cup.
.Pogo Pin Life Test bis zu 1.000.000 Zyklen.
.Alle Produkte können den HF- und RoHS-REACH-Standard bestehen.
.100% elektrischer Test vor Lieferung der Ware.
.Es gibt unterschiedliche Formen, kleine Strukturen und hohe Strömung.
Warum wählen KundenUPE?
1Professioneller Anpassungsservice
2. Schnelle Probenproduktion
3Strenges Qualitätskontrollsystem
4. Verarbeitung mit importierten Bestandteilen
5. Hochpräzise Prüfgeräte
6- angemessene Kostenkontrollverfahren
Einige der angepassten Pogo-Pin-Anschlüsse zur Referenz:
Anwendungsbereich des Produkts:
Verpackung und Versand
