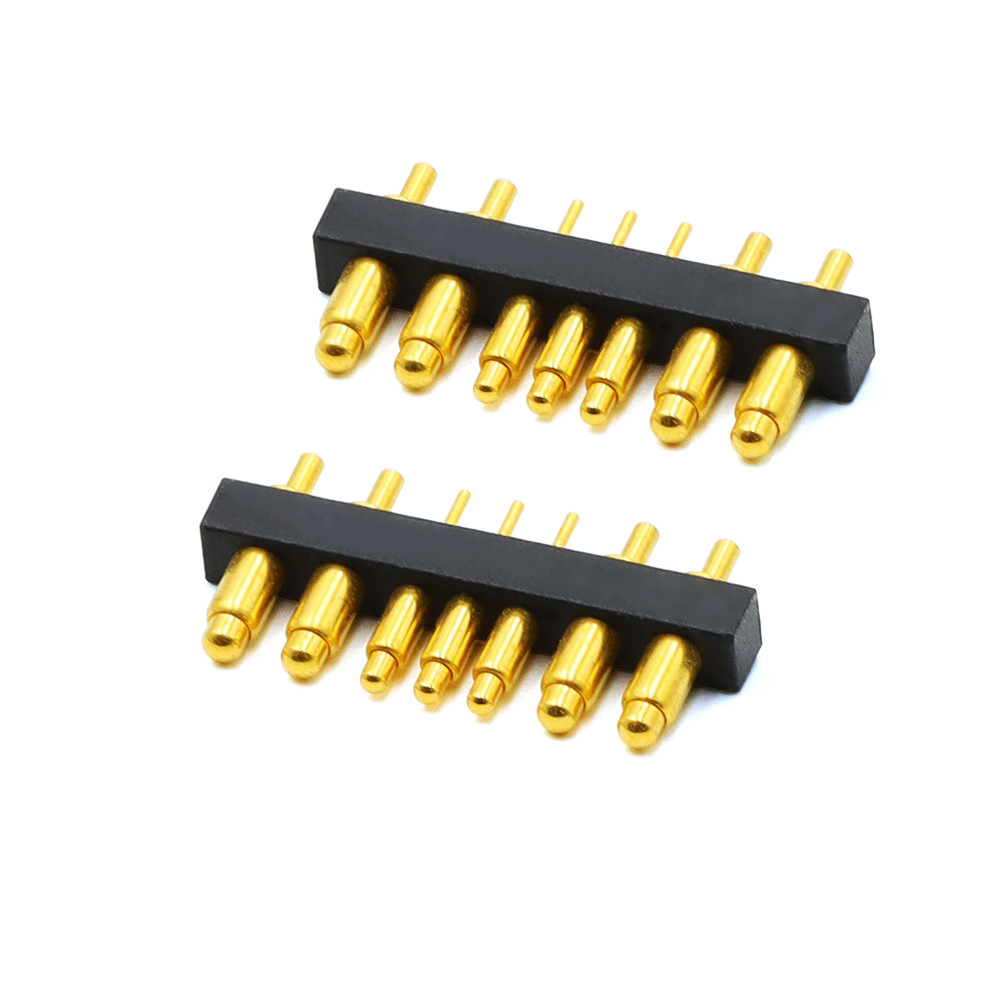

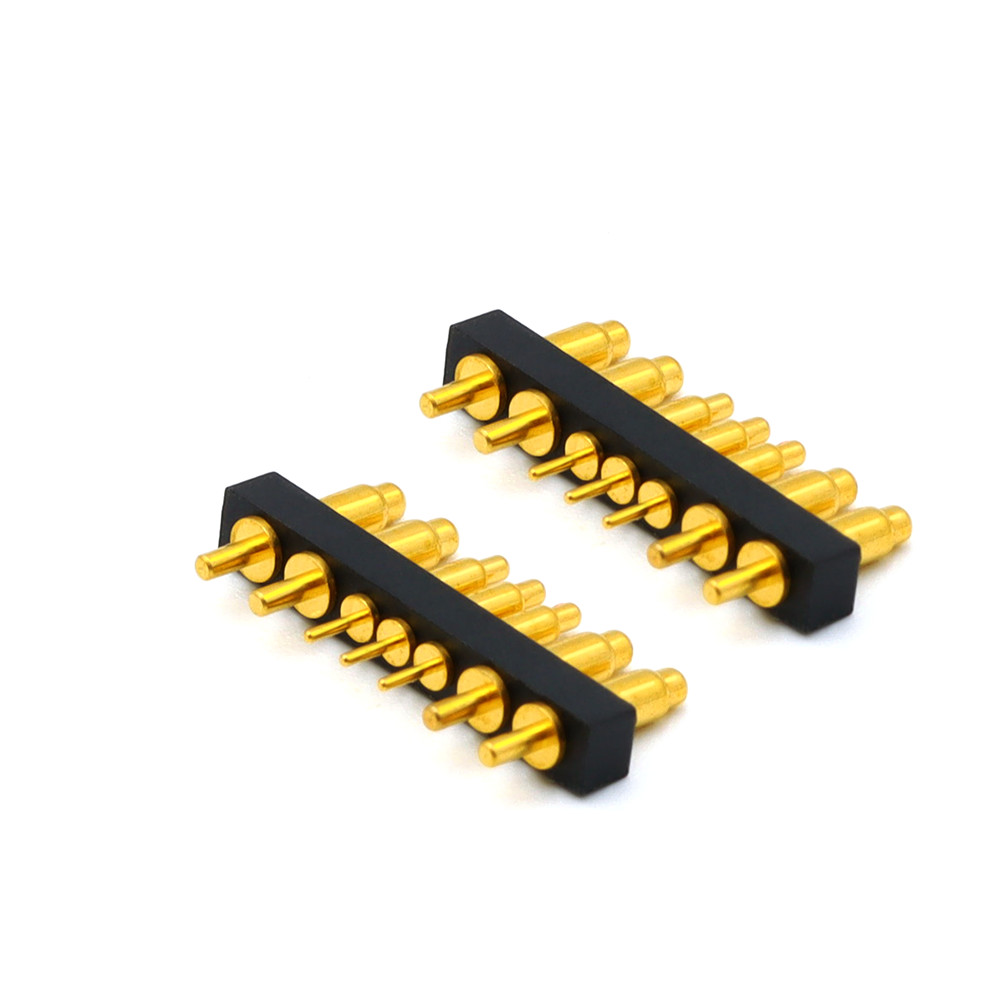

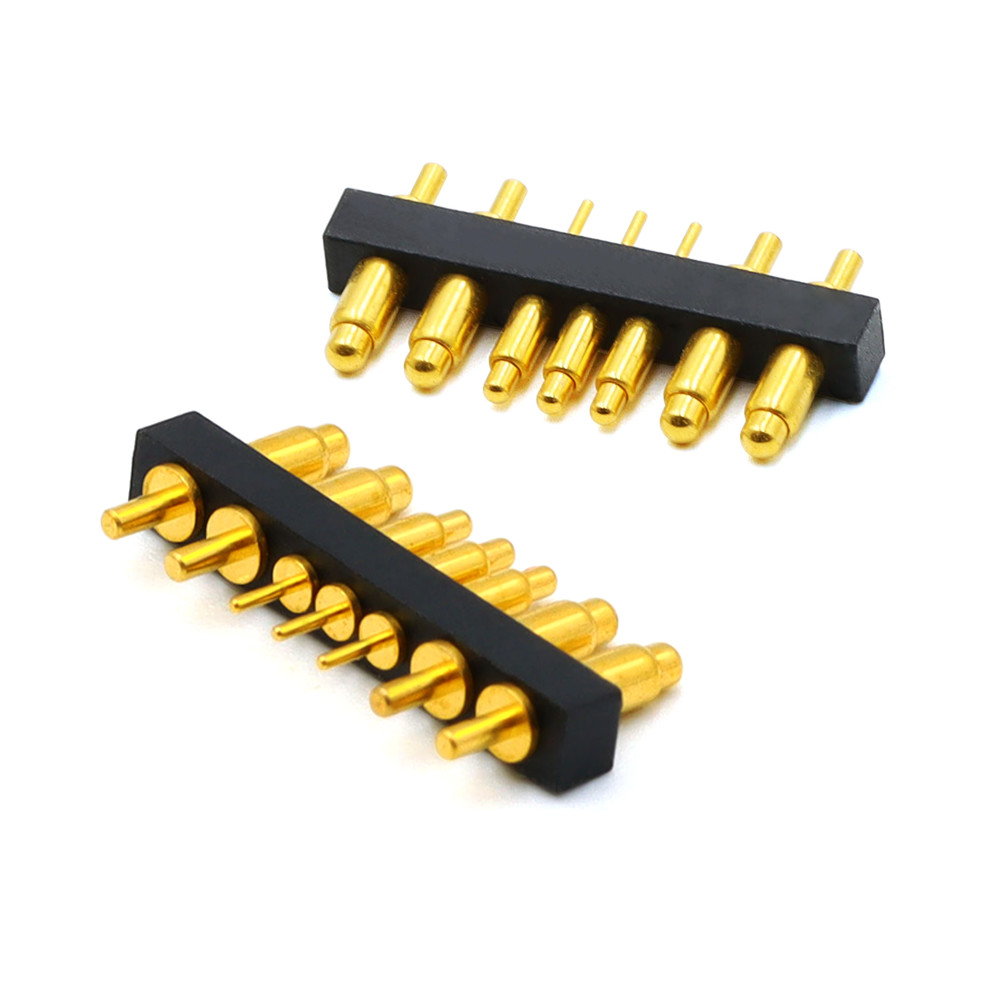

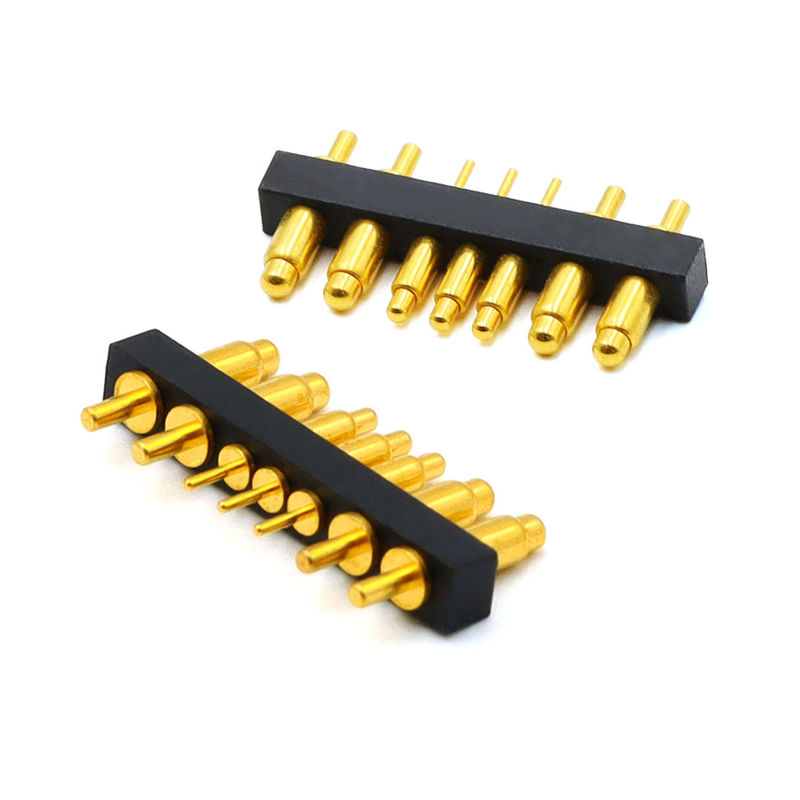

Durch Loch 7-Pin-Pogo-Anschluss DIP-Typ vergoldete Messing-Pogo-Anschluss.
Union Precision Electronic Co.,Ltd (UPE) hat sich für hochwertige Pogo-Pins,Pogo-Pinkonnektoren,magnetische Anschlüsse und die Entwicklung,Produktion und Verkauf von Hilfsprodukten als Hightech-Unternehmen.
Wir haben die kontinuierliche technologische Innovation und qualitativ hochwertige Produkte als Kern der Entwicklung des Unternehmens, eine professionelle und erfahrene technischeDas Team verfügt über langjährige Berufserfahrung in der Produktentwicklung und -fertigung.Entwicklung und HerstellungGleichzeitig kann es den Kunden auch technische Unterstützung wie Synchrone Entwicklung bieten.
Die Produktionsanlage wird streng nach dem 7S-Standard gebaut, die staubfreie Werkstatt wird für die Produktion genutzt und die Arbeitsumgebung ist sauber und ordentlich.Wir führen eine strenge Qualitätskontrolle gemäß ISO90001 Qualitätsmanagementsystem Standards durch..
Unsere Produkte werden hauptsächlich nach Europa, den Vereinigten Staaten, Kanada, asiatischen Industrieländern und Regionen exportiert.
Unser Ziel ist es, die Bedürfnisse der Kunden mit sicheren und zuverlässigen Produkten zu erfüllen.Wir können schnell die Probe von stabiler Qualität anpassen, um den Kunden-Design-Bedürfnissen mit einem kurzen Produktentwicklungszyklus gerecht zu werden.
Vorteile von UPE-Federanschlüssen
Federverbindungen, die allgemein als Federpins oder Pogo-Pins bekannt sind, bieten mehrere Vorteile:
*ZuverlässigkeitUPE-Pogo-Stifte mit CLIP-Technologie sorgen für eine konstante und zuverlässige elektrische Verbindung, auch in Umgebungen, die Schwingungen und mechanischen Schocks ausgesetzt sind.
*Kompaktes Design:Ihre geringe Größe ermöglicht es ihnen, in engen Räumen zu passen, was für moderne, kompakte elektronische Geräte ideal ist.
*Flexibilität:Die Pogo-Stiftklammern können sich an die Oberflächenänderungen anpassen und sorgen so für eine stabile Verbindung, auch wenn die Paarungsflächen nicht perfekt ausgerichtet sind.
*Benutzerfreundlichkeit:Sie sind benutzerfreundlich und einfach zu installieren und zu warten.
*Haltbarkeit:Sie sind so konzipiert, daß sie zahlreichen Zyklen der Verbindung und Trennung standhalten, was sie sehr langlebig macht
Unser Vorteil und Ihre Wahl:
.UPE professionelle kundenspezifische Hochstrom-Pogo-Stift mit 15A-30A-Serie, es wurde in Serie produziert.
.UPE entwickelte einen 2.54mm-Pitch-Standard-Mann- und weiblichen 2-Pin-40-Pin-Pogo-Pin-Anschluss mit SMT / DIP / Right Angle / Solder Cup.
.Pogo Pin Life Test bis zu 1.000.000 Zyklen.
.Alle Produkte können den HF- und RoHS-REACH-Standard bestehen.
.100% elektrischer Test vor Lieferung der Ware.
.Es gibt unterschiedliche Formen, kleine Strukturen und hohe Strömung.
Warum wählen KundenUPE?
1Professioneller Anpassungsservice
2. Schnelle Probenproduktion
3Strenges Qualitätskontrollsystem
4. Verarbeitung mit importierten Bestandteilen
5. Hochpräzise Prüfgeräte
6- angemessene Kostenkontrollverfahren
Leistung der Parameter des federbeladenen Pogo-Pin-Anschlusses
|
Name der Teile
|
Leistungstabelle der Parameter
|
|
Fassmateria
|
mit einer Breite von nicht mehr als 20 mm
|
Berylliumkupfer
|
Phosphor Bronze
|
|
|
Stoff des Zerschlusses
|
mit einer Breite von nicht mehr als 20 mm
|
Berylliumkupfer
|
Phosphor Bronze
|
mit einer Breite von nicht mehr als 20 mm
|
|
Frühjahrsoptionen
|
Stainle
|
Musikdraht
|
|
|
|
Anforderungen an die Plattierung
|
Gold-Au
|
Silber-Ag
|
Palladium-Nickel
(Pd-Ni)
|
|
|
Nennstrom
|
1A, 2A, 3A, 5A, 15A oder 30A (verschiedene Strukturen)
|
|
Nennspannung
|
Gleichspannung 12V 24V
|
|
Kontaktwiderstand
|
30mΩ 50 mΩ Max. (Stillstand)
|
|
Lebensdauerprüfung
|
50,000 Zyklen Min. 1000.000 Zyklen Max.
|
|
RAbflusstemperatur.
|
265°, 4 bis 5 Sekunden
|
|
Zuverlässigkeitsprüfung der POGO PIN
|
|
Aufbewahrungskraft
|
Bei einem Nennradlauf von 500±50 pro Stunde50,000 Zyklen mindestens
|
|
Luftfeuchtigkeit
|
EIA-364-31,Prüfmethode II, Bedingung A: Versuchspersonen haben Verbindungen mit relativer Luftfeuchtigkeit gekoppeltvon 90% bis 95% RH und einer Temperatur von°C± 2°Crelative Luftfeuchtigkeit für 96 ho- Ich weiß nicht.
|
|
Widerstandsfähigkeit gegen Schweißwärme
|
EIA-364-56,Verfahren 5,Ebene 2 265°C+10/-0°Cfür 30 bis 35 Sekunden
|
|
Salzspray
|
EIA-364-26,Prüfbedingung B Versuchspersonen, die Verbindungen mit einer Salzlösung von 5±1% verbinden
Konzentration, 35+1°C/-2°Cfür 48 Stunden.
|
|
Federkraftprüfung
|
Normaler Kraftprüfverfahren, 100 g ± 20 g bei Arbeitshöhe
|
|
Temperaturlebensdauer
|
EIA-364-17,Prüfmethode A,Bedingung 4,Prüfzeitbedingung A Versuchsperson gepaart
Verbindungen zu 85°C± 2°CFür 96 Stunden.
|
|
Schweißbarkeit
|
EIA-364-52 Eintritt in die 265±5°C, 60/40±5% Sn/pb Lötmittel für 4,0 bis 5,0 Sekunden
|
|
Kontaktwiderstand
|
EIA-364-23 Der Kontaktwiderstand wird mit einem Prüfstrom von höchstens 100 mA gemessen.und maximal 20 mV Spannung
|
Pogo Pin Connector besteht aus 6 Teilen:Spritzer,Fass,Flügel, Keramikperlen,Gehäuse,Kappe
Einige der angepassten Pogo-Pin-Anschlüsse zur Referenz:
Anwendungsbereich des Produkts:
Verpackung und Versand
