Weißer runder Magnetanschluss 5A 12v Korrosionsbeständiger Magnetanschluss mit LCP-Gehäuse

Weißes LCP-Gehäuse, kreisförmiger Magnetstromanschluss für sichtbare Krebsklemmen

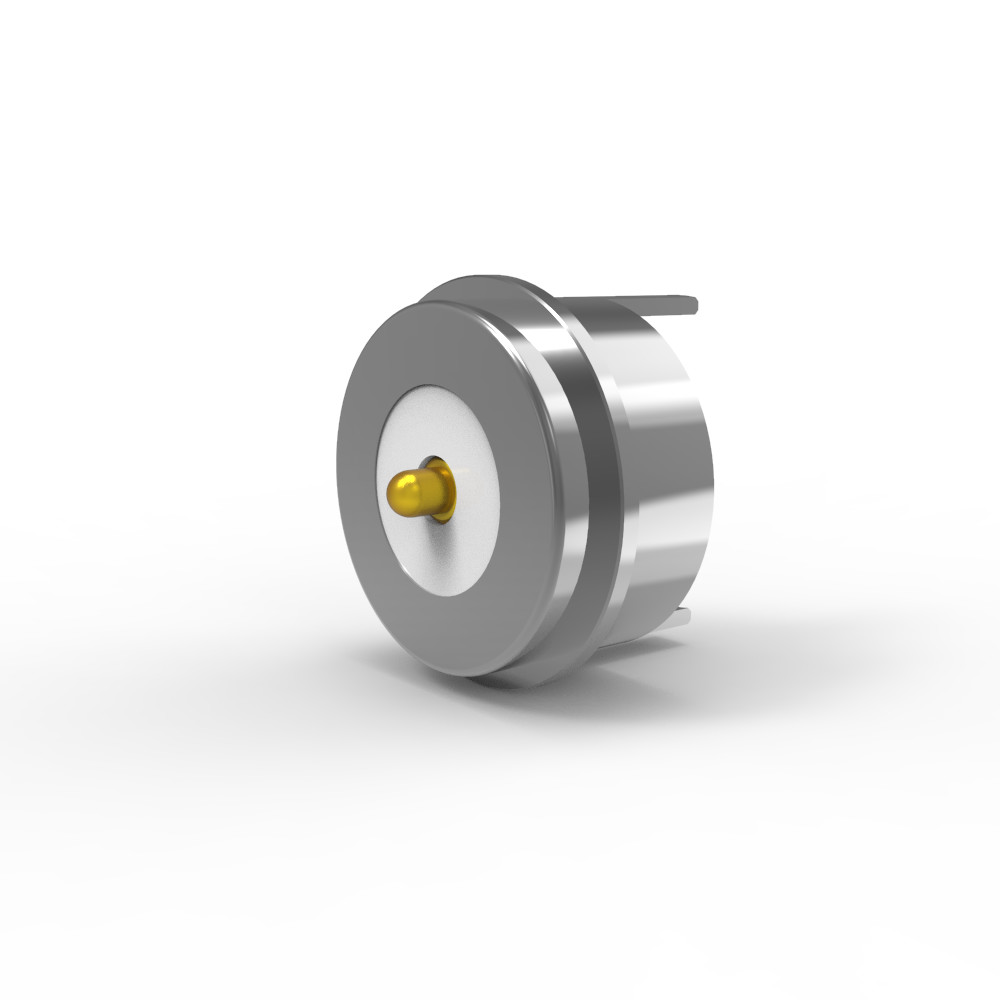

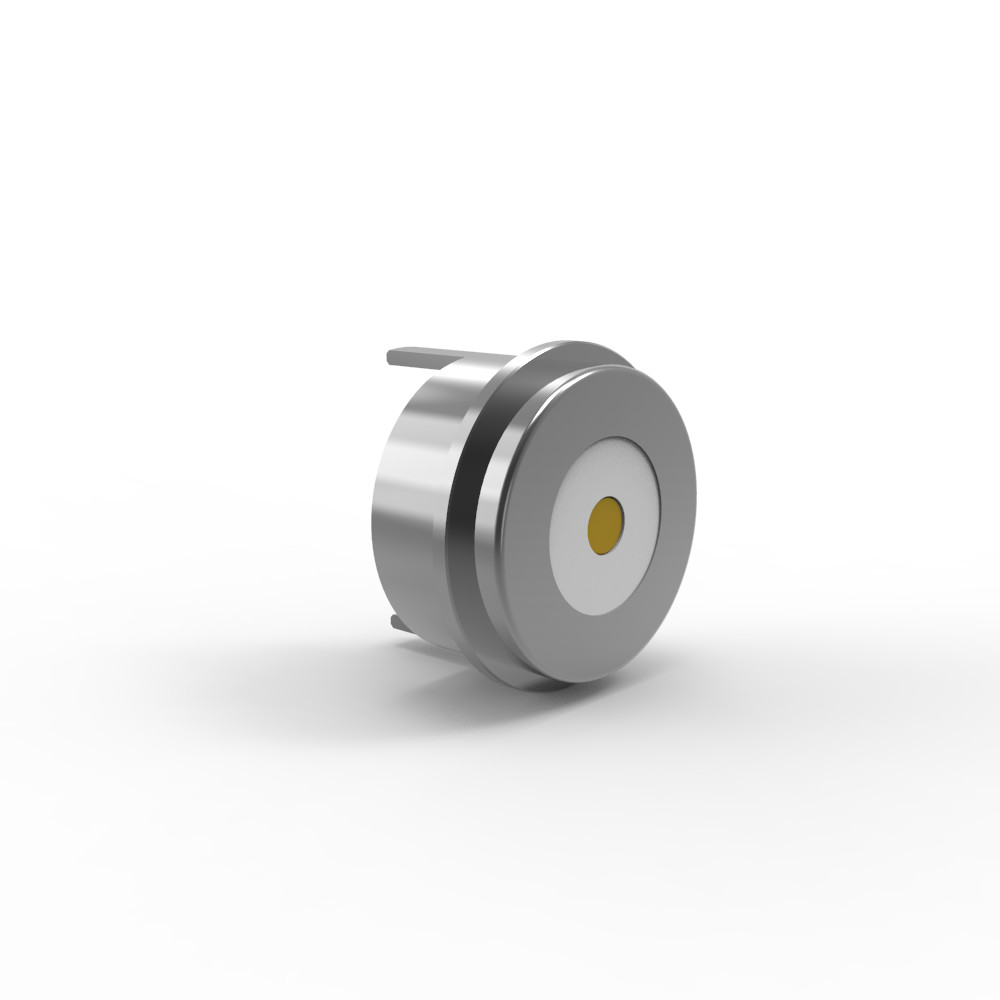

Der runde magnetische Steckverbinder hat einen Durchmesser von 8,0 mm und das Gehäuse ist weißes LCP.

Ausgangsstoffe:

Plunger: Bleifreier C6801, 5U" Min Au über 60~100U" Ni; Gold (Au) über Nickel (Ni) für eine überlegene Leitfähigkeit und Korrosionsbeständigkeit.

Fass:Bleifrei C6801, mit einer Plattierung von 5U" Min Au über 60~100U" Ni;

Feder:SUS 304 Plattierung 1U" Au;

Gehäuse: Weißes LCP+30%GFUL94 V-0; hochtemperaturbeständig, flammschutzfähig.

Schal: bleifrei C6801Ni-Plattierung

Magnet: NdFeB N52 mit Nickel (Ni) Plattierung

Mechanische:

Federkraft: 80 g ± 20 g bei 1,0 mm Arbeitslauf.

Sicherstellung eines konstanten Kontaktdrucks während des Betriebs.

Volllauf: 1,2 mm (Gesamtstrecke des Kolbens).

Mechanische Lebensdauer: Mindest 50.000 Zyklen (Haltbarkeitsanforderung bei wiederholten Antrieben).

Elektrische Spezifikationen:
Nennspannung: 12 V Gleichstrom.

Nennstrom: 5,0 A.

Kontaktwiderstand: ≤ 50mΩ (Milliohm) pro Pin.

Qualitätssicherung und Konformitätsprüfung:

1. Elektrische Zuverlässigkeit
100% offene/Kurzschlussprüfung: Jedes Gerät wird einer strengen elektrischen Validierung unterzogen, um eine einwandfreie Verbindung und Sicherheit zu gewährleisten.

2. Umwelt- und Sicherheitskonformität
RoHS- und REACH-zertifiziert: frei von gefährlichen Stoffen (z. B. Blei, Cadmium) und erfüllt EU- und weltweite Umweltstandards.

3. Korrosionsbeständigkeit
Salzspritz getestet (48 Stunden): Validiert die Leistung in rauen, feuchten oder salzhaltigen Umgebungen (z. B. See-, Industrieanwendung).

Warum ist Qualitätssicherung und Konformität wichtig?
✅Null Fehler:Sicherstellt, dass jeder Stecker eine gleichbleibende Leistung liefert.
✅Gesamtgenehmigung:Sie entsprechen strengen internationalen Vorschriften.
✅Garantierte Haltbarkeit:Korrosionsbeständig für langfristige Zuverlässigkeit.

Die Vorteile der Plattierung:

Beschichtungsqualität:Die dünne Au über Ni sorgt für eine zuverlässige elektrische Leistung und minimiert gleichzeitig die Kosten (dickere Au würde die Kosten erhöhen, ist aber für diese Anwendung möglicherweise nicht notwendig).

Umweltschutz:Die Ni-Beschichtung der Hülle/ des Magneten und des LCP-Gehäuses bietet Schutz vor Feuchtigkeit, Korrosion und hohen Temperaturen.

Haltbarkeit:Die Lebensdauer von 50.000 Zyklen und die Federkraftentfaltung (± 20 g) deuten auf eine langfristige Zuverlässigkeit hin.

Beschreibung der Anwendung des Produkts (nicht beschränkt auf Folgendes):

1.Plugin-Schweiß-PCB-Platten;

2.Bildung und Verkapselung von Kabeln nach dem Schweißen;

3.Ein Übertragungsterminal dieses PCB-Boards kann angeschlossen werden;

4.Injektionsguss von Einbettungsformen;

5Drähte können direkt verbunden werden.

Parameter des runden Magnetanschlusses:

Runde männliche Magnetverbindung Technische Zeichnung

Technische Zeichnung des runden weiblichen Magnetanschlusses

Empfohlenes PCB-Layout:

Auslegungstoleranz: ± 0,05 mm

Vorteile von runden Magnetverbindern

1.Anstrengungslose Verbindung

Die automatische Adsorption ermöglicht eine schnelle, werkzeugfreie Befestigung; benutzerfreundlicher Betrieb.

2Einfach zu entfernen

Die magnetische Schnittstelle ermöglicht eine nahtlose Trennung ohne körperliche Belastung.

3. Hohe Haltbarkeit

Unterstützt 50.000-300.000 Paarungszyklen für langfristige Zuverlässigkeit.

4. Robuster Schutz

Anpassbares wasserdichtes und staubdichtes Design mit IP68-Bewertung (weibliches Ende).

5. Hochstromunterstützung

Handgriffe 3A20A für schnelles Aufladen und energieintensive Anwendungen.

6Überlegene Korrosionsbeständigkeit

Widerstandsfähig gegen raue Umgebungen (geprüft für 48-120 Stunden in Salzspray).

7. Anpassbarer Formfaktor

Maßgeschneiderte Formen, die der Ästhetik des Produkts entsprechen und so die Attraktivität des Marktes erhöhen.

8. Intelligente Orientierungserkennung

Magnetpositionierung + Strukturdesign sorgen für korrekte Polarität und Schaltkreisschutz.

9. Multifunktionale Schnittstelle

Unterstützt Strom, Signal, Video, Audio, Daten (z. B. USB 2.0) und mehr.

10Kostenwirksame Entwicklung

Kurze Vorlaufzeiten und niedrige Formenkosten für eine schnelle Anpassung.

11. Hochwertige Signalübertragung

Zuverlässige Leistung des HF-Signals (z. B. mit den USB 2.0-Standards übereinstimmend).

Anwendungsbereich von runden Magnetverbindern:

Häufig gestellte Fragen

1- Warum haben Sie uns gewählt?
Mit 100% Aufrichtigkeit wird unsere Firma den besten Service für Sie bieten, egal welche Produkte oder nach dem Verkauf.Wir bieten das vernünftigste Angebot und entwerfen hochwertige Proben nach Ihren Zeichnungen oder AnforderungenWir garantieren jedem Kunden nach dem Verkauf.

2Können Sie die Produkte für uns anpassen?
Wir freuen uns sehr, für Sie anpassen oder für Sie entwerfen. Bitte geben Sie uns Ihre Zeichnung oder Muster, und sagen Sie uns Ihre speziellen Anforderungen an die Produkte.Wir können so schnell wie möglich nach Ihren Anforderungen anpassen.

3- Wie viel kostet die Probe?
Wenn Waren auf Lager sind, stellen wir den Kunden kostenlos Proben zur Verfügung, aber Sie sollten die Fracht tragen.
Wenn Sie die Bedingungen anpassen, berechnen wir für die ordnungsgemäßen Kosten und erstatten einen angemessenen Anteil der Mustergebühr, wenn Sie eine Bestellung für uns haben!

4- Was ist mit Ihrer Lieferzeit?
Die Lieferzeit hängt von der Menge und Schwierigkeit der Bestellung des Kunden ab. Normalerweise wird die Lagerware innerhalb von 3 Tagen geliefert, während kundenspezifische Produkte innerhalb von 2 Wochen geliefert werden.

5- Was ist mit der Qualitätskontrolle?
Wir werden die Produkte testen und inspizieren, um die Qualität der Produkte zu gewährleisten, um Ihre Zufriedenheit zu erzielen. Qualität ist das Wichtigste in unserem Unternehmen, vom Material bis zur Lieferung,Alle werden doppelt überprüft und das Unternehmen bekommt IS09001 um dies sicherzustellen..

Wie kann die Magnetkabelverbindung bestellt werden?

* Sie schicken uns Zeichnung oder Probe

* Wir führen eine Projektbewertung durch

Wir machen die Probe und schicken sie an Sie.

* Sie denken, die Probe ist gut, dann platzieren Sie eine Bestellung und zahlen uns 30% Anzahlung

* Wir fangen an, das Produkt zu machen

* Wenn die Ware fertig ist, machen wir Fotos für Ihren Scheck und Sie zahlen dann den Restbetrag

* Wir liefern die Produkte an eine Kurierfirma

Zahlungsfrist:T/T, 50% Anzahlung, 50% Restbetrag

Zahlungsmethode:T/T,PayPal,OCBC

Probezeit:Inventarprobe 2-3 Arbeitstage/Maßnahme 5-7 Arbeitstage

Produktionszeit:10-15 Arbeitstag

Für:Amerika, Europa, Asien, Südafrika

Handelszeit:Ex-Zahlung

Fracht:Luft, See, Express

Dienstleistung:Hohe Qualität mit vernünftigem Preis, OEM-Service, jede spezielle Größe, Farbe, Designs sind akzeptabel
