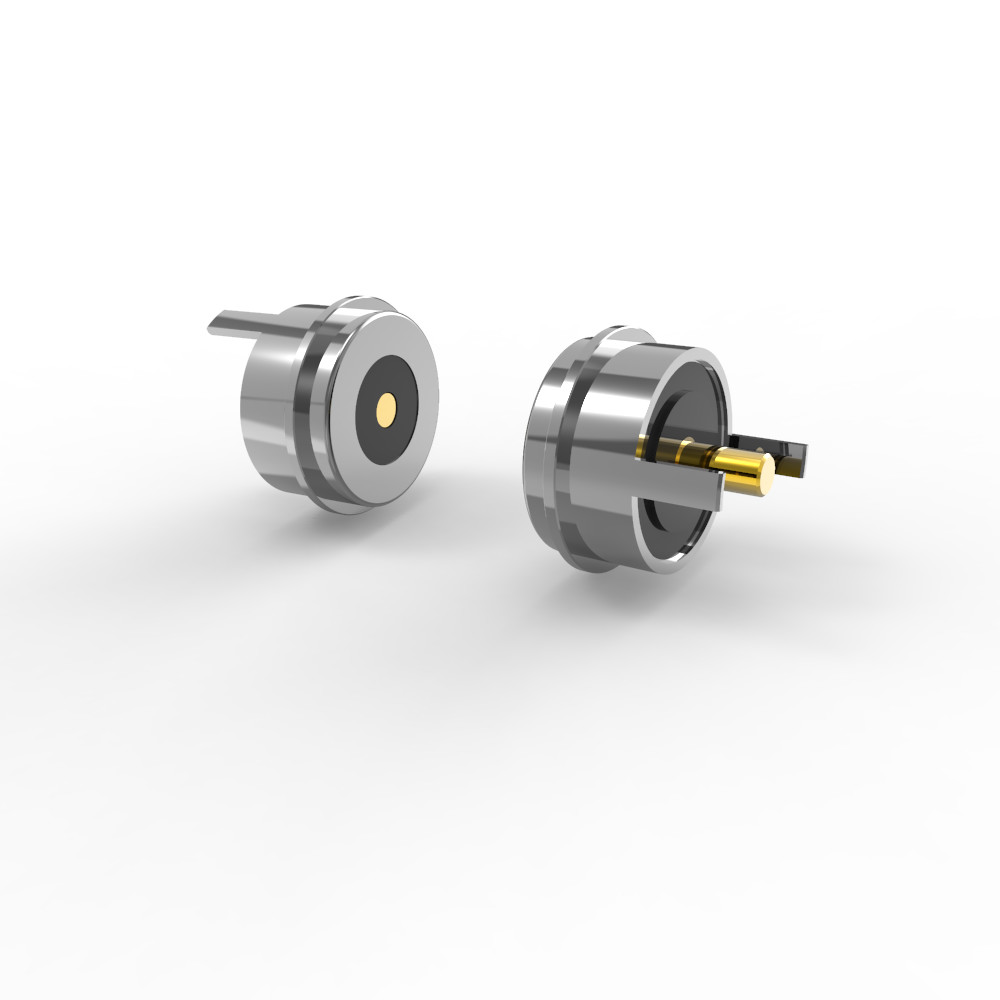

12V Rundmagnetische Steckverbinder weibliche männliche magnetische Gleichspannungssteckverbinder

Pogo-Stift magnetischer runder weiblicher männlicher Stromladekonnektor.

Der runde Magnetanschluss hat einen Durchmesser von 8,0 mm und das Gehäuse ist schwarz.

Ausgangsstoffe:

Schlauchpumpe: bleifreier C6801, mit 5U" Min Au über 60~100U" Ni;

Fass:Bleifrei C6801, mit einer Plattierung von 5U" Min Au über 60~100U" Ni;

Feder:SUS 304 Plattierung 1U" Au;

Gehäuse: schwarz HTN+30%GFUL94 V-0;

Schal: bleifrei C6801Ni-Plattierung

Magnet: NdFeB N52 mit Ni-Plattierung

Mechanische:

Federkraft: 80 g ± 20 g bei 1,0 mm Arbeitslauf.

Sicherstellung eines konstanten Kontaktdrucks während des Betriebs.

Volllauf: 1,2 mm (Gesamtstrecke des Kolbens).

Mechanische Lebensdauer: Mindest 50.000 Zyklen (Haltbarkeitsanforderung bei wiederholten Antrieben).

Elektrische Spezifikationen:
Nennspannung: 12 V Gleichstrom.

Nennstrom: 5,0 A.

Kontaktwiderstand: ≤ 50mΩ (Milliohm) pro Pin.

Qualitätssicherung und Konformitätsprüfung:

1. Elektrische Zuverlässigkeit
100% offene/Kurzschlussprüfung: Jedes Gerät wird einer strengen elektrischen Validierung unterzogen, um eine einwandfreie Verbindung und Sicherheit zu gewährleisten.

2. Umwelt- und Sicherheitskonformität
RoHS- und REACH-zertifiziert: frei von gefährlichen Stoffen (z. B. Blei, Cadmium) und erfüllt EU- und weltweite Umweltstandards.

3. Korrosionsbeständigkeit
Salzspritz getestet (48 Stunden): Validiert die Leistung in rauen, feuchten oder salzhaltigen Umgebungen (z. B. See-, Industrieanwendung).

Warum ist Qualitätssicherung und Konformität wichtig?
✅Null Fehler:Sicherstellt, dass jeder Stecker eine gleichbleibende Leistung liefert.
✅Gesamtgenehmigung:Sie entsprechen strengen internationalen Vorschriften.
✅Garantierte Haltbarkeit:Korrosionsbeständig für langfristige Zuverlässigkeit.

Die Vorteile der Plattierung:

Beschichtungsqualität:Die dünne Au über Ni sorgt für eine zuverlässige elektrische Leistung und minimiert gleichzeitig die Kosten (dickere Au würde die Kosten erhöhen, ist aber für diese Anwendung möglicherweise nicht notwendig).

Umweltschutz:Die Ni-Beschichtung der Hülle/ des Magneten und des LCP-Gehäuses bietet Schutz vor Feuchtigkeit, Korrosion und hohen Temperaturen.

Haltbarkeit:Die Lebensdauer von 50.000 Zyklen und die Federkraftentfaltung (± 20 g) deuten auf eine langfristige Zuverlässigkeit hin.

Beschreibung der Anwendung des Produkts (nicht beschränkt auf Folgendes):

1.Plugin-Schweiß-PCB-Platten;

2.Bildung und Verkapselung von Kabeln nach dem Schweißen;

3.Ein Übertragungsterminal dieses PCB-Boards kann angeschlossen werden;

4.Injektionsguss von Einbettungsformen;

5Drähte können direkt verbunden werden.

Parameter des runden Magnetanschlusses:

Runde männliche Magnetverbindung Technische Zeichnung

Technische Zeichnung des runden weiblichen Magnetanschlusses

Empfohlenes PCB-Layout:

Auslegungstoleranz: ± 0,05 mm

Vorteile von runden Magnetverbindern

1.Anstrengungslose Verbindung

Die automatische Adsorption ermöglicht eine schnelle, werkzeugfreie Befestigung; benutzerfreundlicher Betrieb.

2Einfach zu entfernen

Die magnetische Schnittstelle ermöglicht eine nahtlose Trennung ohne körperliche Belastung.

3. Hohe Haltbarkeit

Unterstützt 50.000-300.000 Paarungszyklen für langfristige Zuverlässigkeit.

4. Robuster Schutz

Anpassbares wasserdichtes und staubdichtes Design mit IP68-Bewertung (weibliches Ende).

5. Hochstromunterstützung

Handgriffe 3A20A für schnelles Aufladen und energieintensive Anwendungen.

6Überlegene Korrosionsbeständigkeit

Widerstandsfähig gegen raue Umgebungen (geprüft für 48-120 Stunden in Salzspray).

7. Anpassbarer Formfaktor

Maßgeschneiderte Formen, die der Ästhetik des Produkts entsprechen und so die Attraktivität des Marktes erhöhen.

8. Intelligente Orientierungserkennung

Magnetpositionierung + Strukturdesign sorgen für korrekte Polarität und Schaltkreisschutz.

9. Multifunktionale Schnittstelle

Unterstützt Strom, Signal, Video, Audio, Daten (z. B. USB 2.0) und mehr.

10Kostenwirksame Entwicklung

Kurze Vorlaufzeiten und niedrige Formenkosten für eine schnelle Anpassung.

11. Hochwertige Signalübertragung

Zuverlässige Leistung des HF-Signals (z. B. mit den USB 2.0-Standards übereinstimmend).

Anwendungsbereich von runden Magnetverbindern:

Warum sollte UPE Ihr Partner sein?

1. Schnelle Prototypenfertigung (3-5 Tage für Proben)
●Schnelle Markteinführung: Eine schnelle Probenabwicklung beschleunigt die Produktentwicklung.

●Iterative Prüfung: Ermöglicht schnelle Designverbesserungen vor der Massenproduktion.

●Vorteil: Ideal für Branchen wie Automobilindustrie, Medizin oder Unterhaltungselektronik, in denen zeitnahe Innovationen von entscheidender Bedeutung sind.

2Kostenwirksam (wettbewerbsfähige MOQ-Preise)
●Niedrige Mindestbestellmengen (MOQ): Reduziert die Anfangskosten für Start-ups oder kleine Chargen.

●Skalierbarkeit: Flexible Preisgestaltung sorgt für Erschwinglichkeit sowohl bei Prototypen als auch bei Großaufträgen.

●Wertvorschlag: Gleichgewicht zwischen qualitativ hochwertiger Produktion und budgetfreundlichen Lösungen.

3. Qualitätssicherung (100% automatisierte Prüfung)
●Null Defekte: Eine automatisierte Inspektion (z. B. optisch, elektrisch, mechanisch) gewährleistet die Zuverlässigkeit.

●Konsistenz: Vermeidet menschliche Fehler bei kritischen Prüfungen (z. B. Kontaktbeständigkeit, Salzspray, Lebensdauer).

●Konformität: Erfüllt strenge Industriestandards (ROHS, REACH, für die Automobilindustrie).

4Hochtechnologische Produktion und Präzisionstechnik
● Fortgeschrittene Fertigung: CNC-Bearbeitung, Präzisionsstempel und Mikrobelagerung (z. B. Au/Ni für Steckverbinder).

●Materialkompetenz: Beherrschung spezieller Materialien (LCP, SUS 304, NdFeB-Magnete, bleifreies Messing).

●Anwendungsspezifische Lösungen: auf komplexe Komponenten zugeschnitten

Wie kann die Magnetkabelverbindung bestellt werden?
* Identifizieren Sie Ihre Anforderungen ((Konnektorart, benötigte Menge, maßgeschneiderte Anforderungen, technische Spezifikationen)

*Verhandlung über Preise und Konditionen (Möglichkeit von Großrabatten).

*Bestätigen Sie die Bestelldetails (Konnektortyp, Menge, Anpassung).

* Bezahlen Sie (über PayPal, Banküberweisung oder andere sichere Methoden).

* Versand und Qualitätsprüfung
Verfolgen Sie die Sendung.

* Überprüfen Sie das Produkt bei der Ankunft, um die Qualität zu gewährleisten.

Zahlungsfrist:T/T, 50% Anzahlung, 50% Restbetrag

Zahlungsmethode:T/T,PayPal,OCBC

Probezeit:Inventarprobe 2-3 Arbeitstage/Maßnahme 5-7 Arbeitstage

Produktionszeit:10-15 Arbeitstag

Für:Amerika, Europa, Asien, Südafrika

Handelszeit:Ex-Zahlung

Fracht:Luft, See, Express

Dienstleistung:Hohe Qualität mit vernünftigem Preis, OEM-Service, jede spezielle Größe, Farbe, Designs sind akzeptabel
