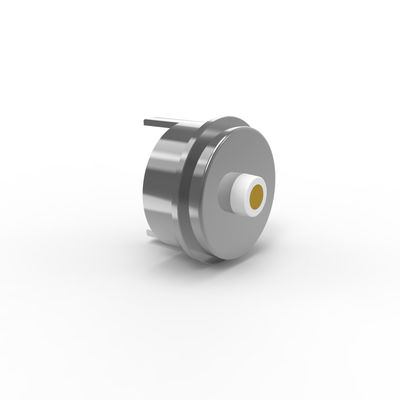

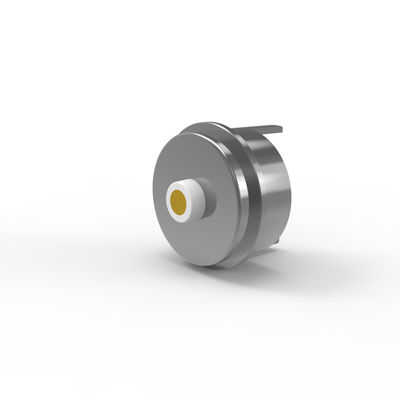

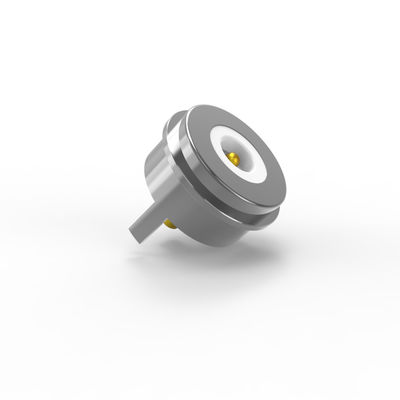

5A Magnetische Pogo-Stiftverbindung 8.0mm Federverbindungen rund

8.0mm Federkontakt Rundmagnetischer Pogo-Pin-Anschluss mit 5A-Strom

1. Materialespezifikationen

-Spritzer und Fass:

Basismaterial: bleifreies Messing (C6801).

Plattierung: Mindestens 5 μin (Mikroin) Gold (Au) über 60 ‰ 100 μin Nickel (Ni).

Zweck: Die Ni-Unterplattierung verhindert die Diffusion von Grundmetallen, während die dünne Au-Schicht einen geringen Kontaktwiderstand und Korrosionsbeständigkeit gewährleistet.

- Frühling:

Material: SUS 304 Edelstahl (für Korrosionsbeständigkeit und Elastizität).

Beschichtung: 1 μin Gold (Au) zur Verbesserung der Leitfähigkeit an den Kontaktstellen.

- Wohnraum:

Material: Weißes LCP (Liquid Crystal Polymer) mit 30% Glasfaser (GF).

Flammbarkeit: UL94 V-0 (selbstlöschend, geeignet für hochtemperaturspezifische Umgebungen).

- Schal:

Material: bleifreies Messing (C6801).

Beschichtung: Nickel (Ni) für Korrosionsbeständigkeit und Schweißfähigkeit.

- Magnet:

Material: NdFeB (Neodym-Eisen-Bor) der Klasse N52 (hohe Magnetfestigkeit).

Beschichtung: Nickel (Ni) zur Verhinderung der Oxidation.

2. Mechanische Spezifikationen
Federkraft: 80 g ± 20 g bei 1,0 mm Arbeitslauf.

Sicherstellung eines konstanten Kontaktdrucks während des Betriebs.

Volllauf: 1,2 mm (Gesamtstrecke des Kolbens).

Mechanische Lebensdauer: Mindest 50.000 Zyklen (Haltbarkeitsanforderung bei wiederholten Antrieben).

3Elektrische Spezifikationen
Nennspannung: 12 V Gleichspannung (typisch für Fahrzeug-/Niedrigspannungssysteme).

Nennstrom: 5,0 A pro Pin (mittlere Stromtragungskapazität).

Kontaktwiderstand: ≤ 50mΩ pro Pin (kritisch für Anwendungen mit geringer Leistung, um Spannungsabfälle und Wärmeerzeugung zu minimieren).

Prüfung:

100% offene/Kurzschlussprüfung.

ROHS/REACH-konform (keine gefährlichen Stoffe).

Salzsprühprüfung: 48 Stunden (Validierung der Korrosionsbeständigkeit).

Beschreibung der Anwendung des Produkts (nicht beschränkt auf Folgendes):

1.Plugin-Schweiß-PCB-Platten;

2.Bildung und Verkapselung von Kabeln nach dem Schweißen;

3.Ein Übertragungsterminal dieses PCB-Boards kann angeschlossen werden;

4.Injektionsguss von Einbettungsformen;

5Drähte können direkt verbunden werden.

Parameter des runden Magnetanschlusses:

Runde männliche Magnetverbindung

Runde weibliche Magnetverbindung Zeichnung Größe

Empfohlenes PCB-Layout:

Auslegungstoleranz: ± 0,05 mm

Vorteile von runden Magnetverbindern

1.Anstrengungslose Verbindung

Die automatische Adsorption ermöglicht eine schnelle, werkzeugfreie Befestigung; benutzerfreundlicher Betrieb.

2Einfach zu entfernen

Die magnetische Schnittstelle ermöglicht eine nahtlose Trennung ohne körperliche Belastung.

3. Hohe Haltbarkeit

Unterstützt 50.000-300.000 Paarungszyklen für langfristige Zuverlässigkeit.

4. Robuster Schutz

Anpassbares wasserdichtes und staubdichtes Design mit IP68-Bewertung (weibliches Ende).

5. Hochstromunterstützung

Handgriffe 3A20A für schnelles Aufladen und energieintensive Anwendungen.

6Überlegene Korrosionsbeständigkeit

Widerstandsfähig gegen raue Umgebungen (geprüft für 48-120 Stunden in Salzspray).

7. Anpassbarer Formfaktor

Maßgeschneiderte Formen, die der Ästhetik des Produkts entsprechen und so die Attraktivität des Marktes erhöhen.

8. Intelligente Orientierungserkennung

Magnetpositionierung + Strukturdesign sorgen für korrekte Polarität und Schaltkreisschutz.

9. Multifunktionale Schnittstelle

Unterstützt Strom, Signal, Video, Audio, Daten (z. B. USB 2.0) und mehr.

10Kostenwirksame Entwicklung

Kurze Vorlaufzeiten und niedrige Formenkosten für eine schnelle Anpassung.

11. Hochwertige Signalübertragung

Zuverlässige Leistung des HF-Signals (z. B. mit den USB 2.0-Standards übereinstimmend).

Anwendung von Magnetverbindungsprodukten:

Warum sollte UPE Ihr Partner sein?

1. Schnelle Prototypenfertigung (3-5 Tage für Proben)
●Schnelle Markteinführung: Eine schnelle Probenabwicklung beschleunigt die Produktentwicklung.

●Iterative Prüfung: Ermöglicht schnelle Designverbesserungen vor der Massenproduktion.

●Vorteil: Ideal für Branchen wie Automobilindustrie, Medizin oder Unterhaltungselektronik, in denen zeitnahe Innovationen von entscheidender Bedeutung sind.

2Kostenwirksam (wettbewerbsfähige MOQ-Preise)
●Niedrige Mindestbestellmengen (MOQ): Reduziert die Anfangskosten für Start-ups oder kleine Chargen.

●Skalierbarkeit: Flexible Preisgestaltung sorgt für Erschwinglichkeit sowohl bei Prototypen als auch bei Großaufträgen.

●Wertvorschlag: Gleichgewicht zwischen qualitativ hochwertiger Produktion und budgetfreundlichen Lösungen.

3. Qualitätssicherung (100% automatisierte Prüfung)
●Null Defekte: Eine automatisierte Inspektion (z. B. optisch, elektrisch, mechanisch) gewährleistet die Zuverlässigkeit.

●Konsistenz: Vermeidet menschliche Fehler bei kritischen Prüfungen (z. B. Kontaktbeständigkeit, Salzspray, Lebensdauer).

●Konformität: Erfüllt strenge Industriestandards (ROHS, REACH, für die Automobilindustrie).

4Hochtechnologische Produktion und Präzisionstechnik
● Fortgeschrittene Fertigung: CNC-Bearbeitung, Präzisionsstempel und Mikrobelagerung (z. B. Au/Ni für Steckverbinder).

●Materialkompetenz: Beherrschung spezieller Materialien (LCP, SUS 304, NdFeB-Magnete, bleifreies Messing).

●Anwendungsspezifische Lösungen: auf komplexe Komponenten zugeschnitten

Wir bieten einen Design-Service.

Zahlungsfrist:T/T, 50% Anzahlung, 50% Restbetrag

Zahlungsmethode:T/T,PayPal,OCBC

Probezeit:Inventarprobe 2-3 Arbeitstage/Maßnahme 5-7 Arbeitstage

Produktionszeit:10-15 Arbeitstag

Für:Amerika, Europa, Asien, Südafrika

Handelszeit:Ex-Zahlung

Fracht:Luft, See, Express

Dienstleistung:Hohe Qualität mit vernünftigem Preis, OEM-Service, jede spezielle Größe, Farbe, Designs sind akzeptabel
