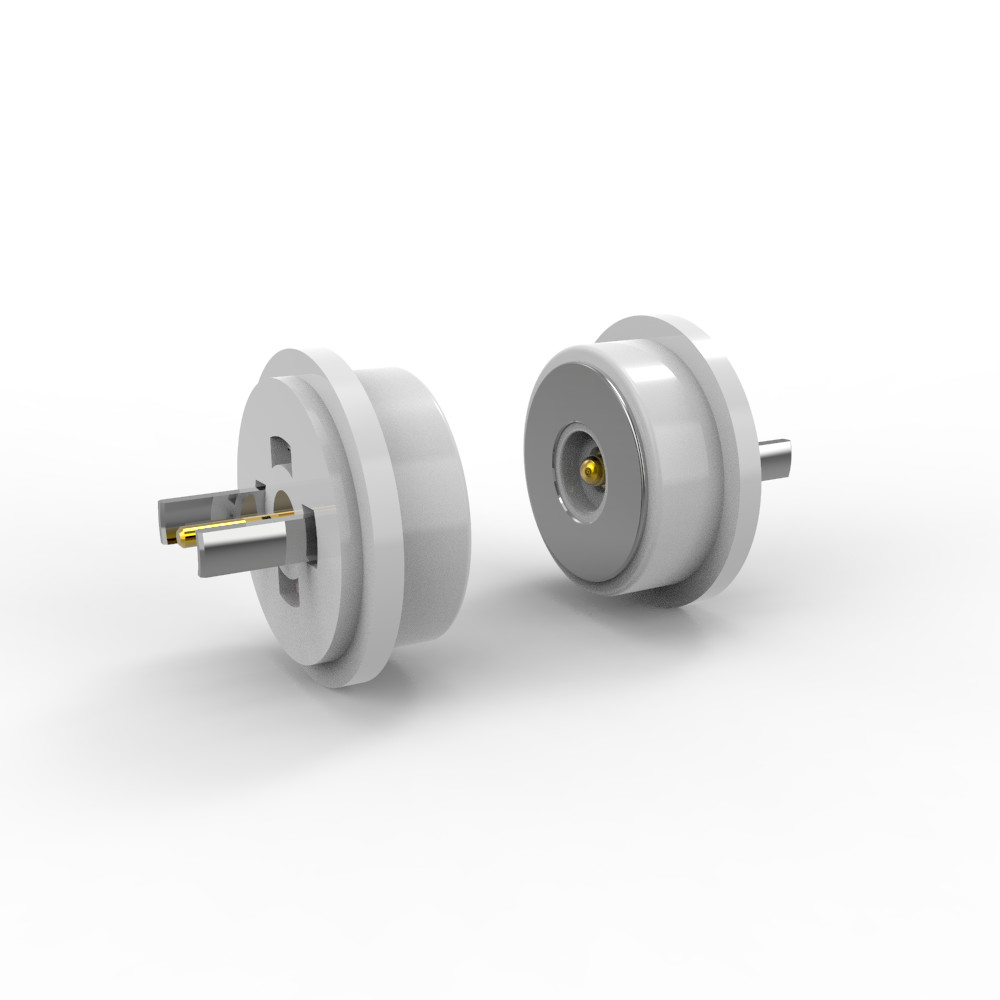

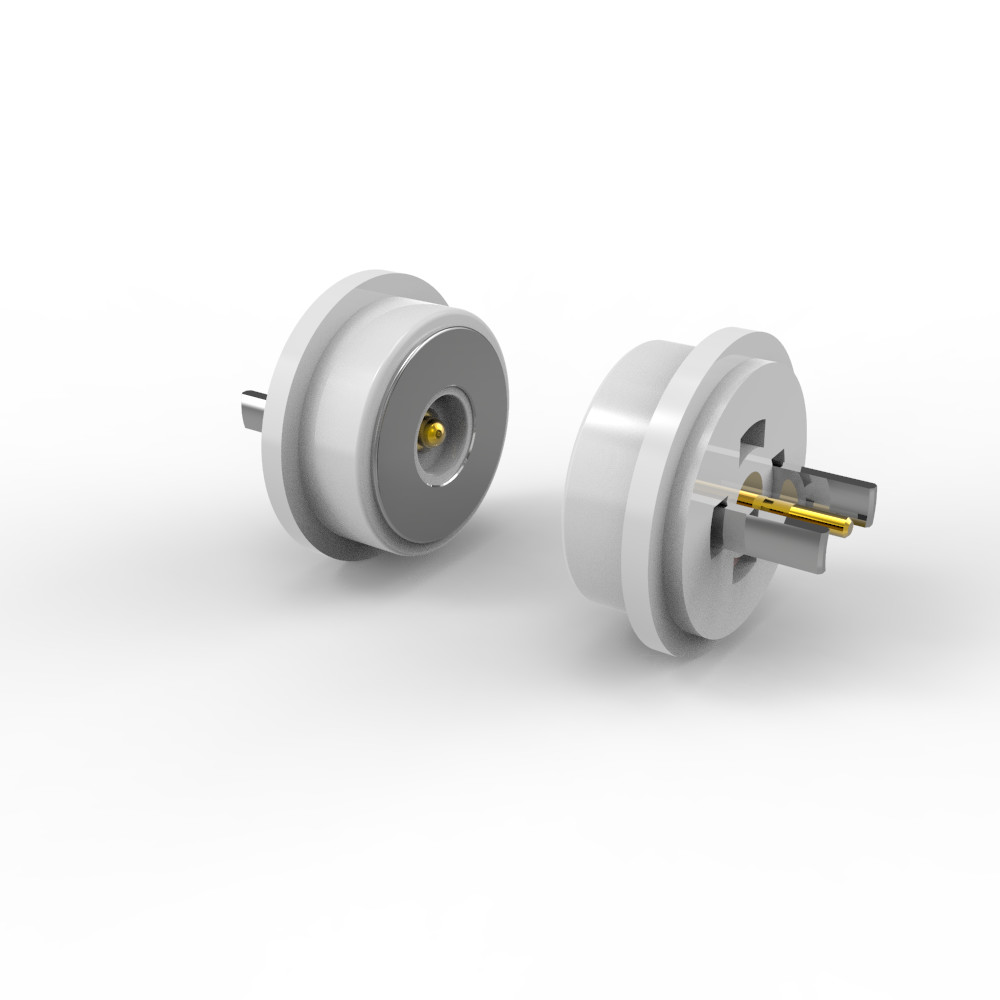

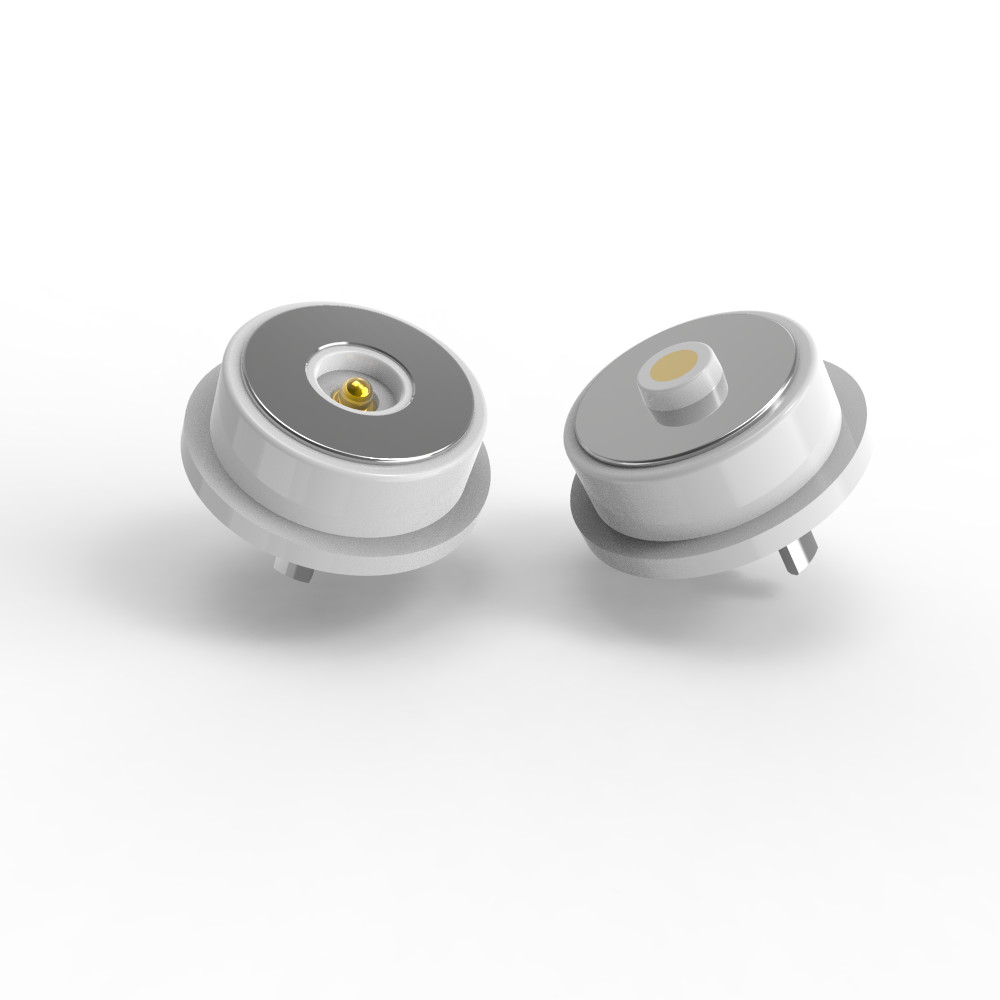

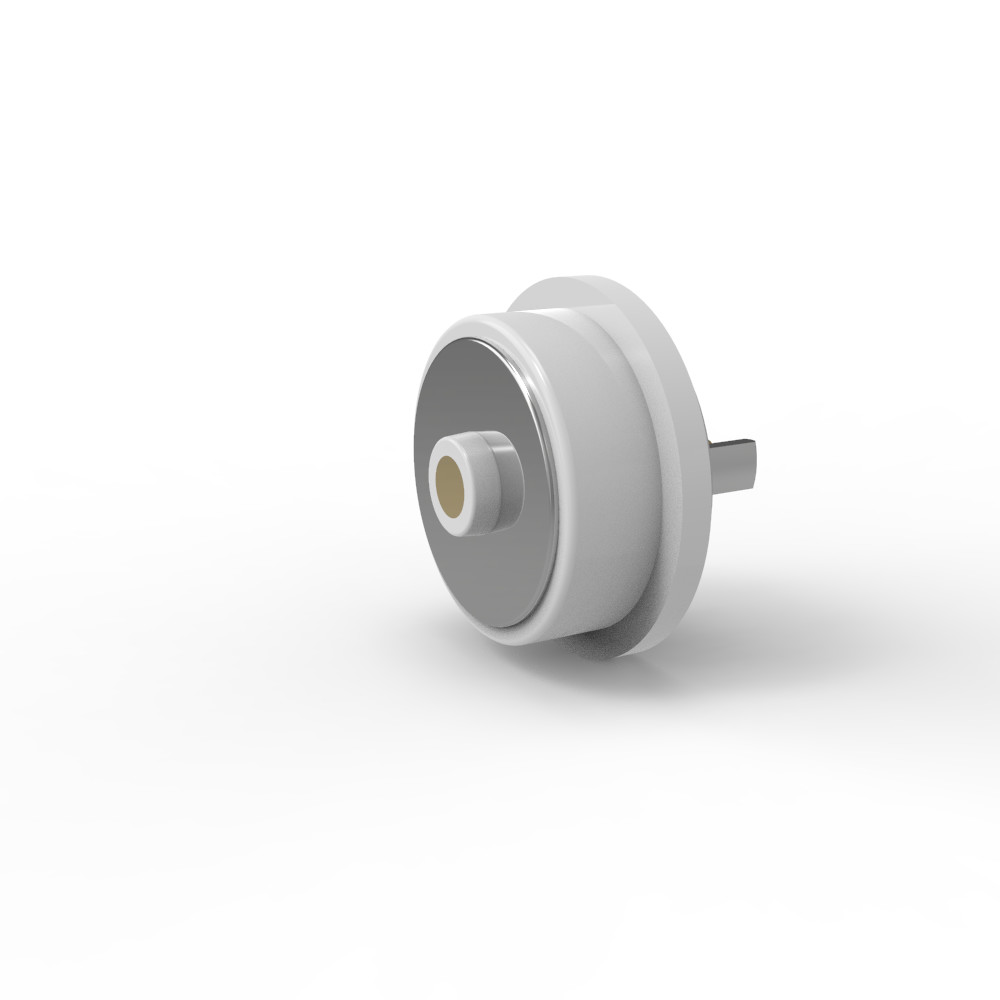

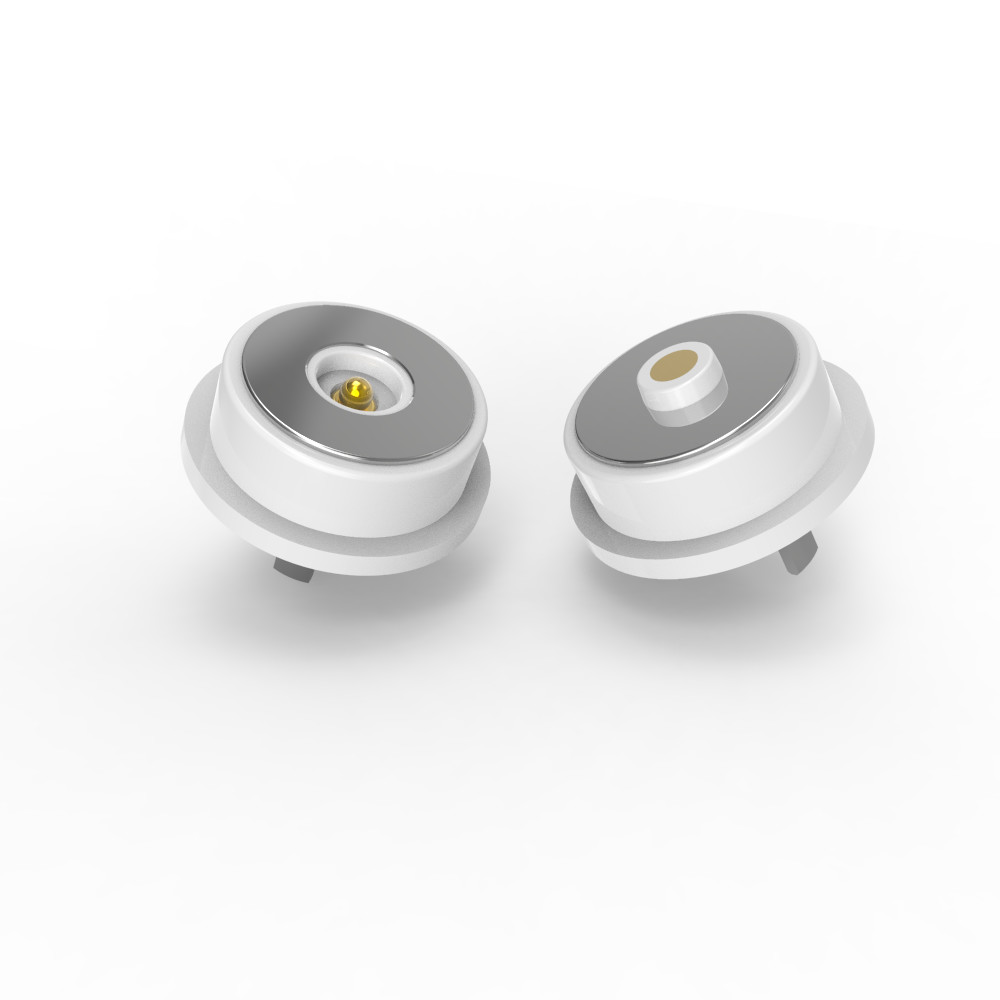

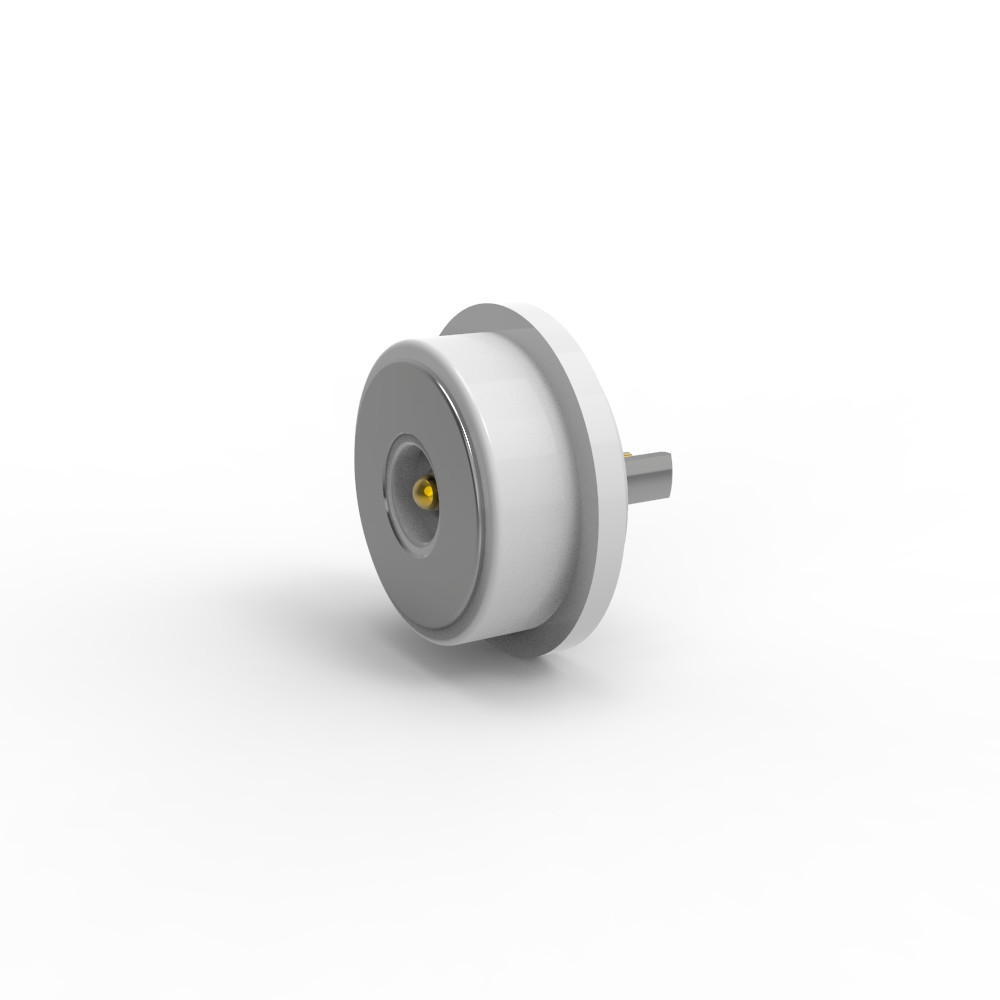

3A Magnetische elektrische Anschlüsse Weiße Pogo Pin Anschluss 8,0 mm Durchmesser für elektronische Geräte

Durchmesser 8,0 mm weißer runder magnetischer Steckverbinder für elektronische Geräte

Ausgangsstoffe:

Schlauchpumpe: bleifreier C6801, mit 5U" Min Au über 60~100U" Ni;

Fass:Bleifrei C6801, mit einer Plattierung von 5U" Min Au über 60~100U" Ni;

Feder:SUS 304 Plattierung 1U" Au;

Gehäuse: Weißes LCP+30%GFUL94 V-0;

Schal: bleifrei C6801Ni-Plattierung

Magnet: NdFeB N52 mit Ni-Plattierung

Mechanische:

Federkraft: 60 g ± 10 g bei 0,4 mm Arbeitslauf.

Vollstürmer:0.6mm.

Mechanische Lebensdauer: 50.000 Zyklen Min.

Elektrische Spezifikationen:
Nennspannung: 12 V Gleichstrom.

Nennstrom: 3,0 A.

Kontaktwiderstand: ≤ 50mΩ (Milliohm) pro Pin.

Prüfung:

100% offene/Kurzschlussprüfung.

ROHS/REACH-konform (keine gefährlichen Stoffe).

Salzsprühprüfung: 48 Stunden (Validierung der Korrosionsbeständigkeit).

Beschreibung der Anwendung des Produkts (nicht beschränkt auf Folgendes):

1.Plugin-Schweiß-PCB-Platten;

2.Bildung und Verkapselung von Kabeln nach dem Schweißen;

3.Ein Übertragungsterminal dieses PCB-Boards kann angeschlossen werden;

4.Injektionsguss von Einbettungsformen;

5Drähte können direkt verbunden werden.

Parameter des runden Magnetanschlusses:

Runde männliche Magnetverbindung Technische Zeichnung

Technische Zeichnung des runden weiblichen Magnetanschlusses

Empfohlenes PCB-Layout:

Auslegungstoleranz: ± 0,05 mm

Vorteile von runden Magnetverbindern

1.Anstrengungslose Verbindung

Die automatische Adsorption ermöglicht eine schnelle, werkzeugfreie Befestigung; benutzerfreundlicher Betrieb.

2Einfach zu entfernen

Die magnetische Schnittstelle ermöglicht eine nahtlose Trennung ohne körperliche Belastung.

3. Hohe Haltbarkeit

Unterstützt 50.000-300.000 Paarungszyklen für langfristige Zuverlässigkeit.

4. Robuster Schutz

Anpassbares wasserdichtes und staubdichtes Design mit IP68-Bewertung (weibliches Ende).

5. Hochstromunterstützung

Handgriffe 3A20A für schnelles Aufladen und energieintensive Anwendungen.

6Überlegene Korrosionsbeständigkeit

Widerstandsfähig gegen raue Umgebungen (geprüft für 48-120 Stunden in Salzspray).

7. Anpassbarer Formfaktor

Maßgeschneiderte Formen, die der Ästhetik des Produkts entsprechen und so die Attraktivität des Marktes erhöhen.

8. Intelligente Orientierungserkennung

Magnetpositionierung + Strukturdesign sorgen für korrekte Polarität und Schaltkreisschutz.

9. Multifunktionale Schnittstelle

Unterstützt Strom, Signal, Video, Audio, Daten (z. B. USB 2.0) und mehr.

10Kostenwirksame Entwicklung

Kurze Vorlaufzeiten und niedrige Formenkosten für eine schnelle Anpassung.

11. Hochwertige Signalübertragung

Zuverlässige Leistung des HF-Signals (z. B. mit den USB 2.0-Standards übereinstimmend).

Anwendung von Magnetverbindungsprodukten:

1. Verbraucherelektronik
Smartphones & Tablets: Einige Geräte verwenden Magnetanschlüsse zum Laden/Datenübertragen.
Laptops: Magnetische Stromanschlüsse

Wearables: Smartwatches und Fitnessbänder laden mit ihnen.

2. Audiogeräte
Drahtlose Ohrhörer: Ladefächer haben oft magnetische Steckverbinder zur Ausrichtung.
Kopfhörer: Einige High-End-Kopfhörer verwenden magnetische Ladeanschlüsse.

3. Medizinische Geräte
Hörgeräte: Magnetische Ladung für kleine, wasserdichte Geräte.
Tragbare Monitore: Sichere Verbindungen für medizinische Sensoren.

4Industrie und Automobilindustrie
Robotik: Schnellentladungs-Strom-Datenverbindungen für modulare Systeme.
EV-Ladung: Einige Prototypen verwenden magnetische Steckverbinder für ein müheloses Anlegen.

5. Smart Home und IoT
Modulare Leuchten/Ventilatoren: Magnetische Stromverbindungen sind leicht zu befestigen.
Überwachungskameras: Vereinfachte Aufladung für batteriebetriebene Modelle.

 6Militär und Luftfahrt
Magnetische Steckverbinder für schnelle Trennungen in rauen Umgebungen.

Warum sollte UPE Ihr Partner sein?

1. Schnelle Prototypenfertigung (3-5 Tage für Proben)
●Schnelle Markteinführung: Eine schnelle Probenabwicklung beschleunigt die Produktentwicklung.

●Iterative Prüfung: Ermöglicht schnelle Designverbesserungen vor der Massenproduktion.

●Vorteil: Ideal für Branchen wie Automobilindustrie, Medizin oder Unterhaltungselektronik, in denen zeitnahe Innovationen von entscheidender Bedeutung sind.

2Kostenwirksam (wettbewerbsfähige MOQ-Preise)
●Niedrige Mindestbestellmengen (MOQ): Reduziert die Anfangskosten für Start-ups oder kleine Chargen.

●Skalierbarkeit: Flexible Preisgestaltung sorgt für Erschwinglichkeit sowohl bei Prototypen als auch bei Großaufträgen.

●Wertvorschlag: Gleichgewicht zwischen qualitativ hochwertiger Produktion und budgetfreundlichen Lösungen.

3. Qualitätssicherung (100% automatisierte Prüfung)
●Null Defekte: Eine automatisierte Inspektion (z. B. optisch, elektrisch, mechanisch) gewährleistet die Zuverlässigkeit.

●Konsistenz: Vermeidet menschliche Fehler bei kritischen Prüfungen (z. B. Kontaktbeständigkeit, Salzspray, Lebensdauer).

●Konformität: Erfüllt strenge Industriestandards (ROHS, REACH, für die Automobilindustrie).

4Hochtechnologische Produktion und Präzisionstechnik
● Fortgeschrittene Fertigung: CNC-Bearbeitung, Präzisionsstempel und Mikrobelagerung (z. B. Au/Ni für Steckverbinder).

●Materialkompetenz: Beherrschung spezieller Materialien (LCP, SUS 304, NdFeB-Magnete, bleifreies Messing).

●Anwendungsspezifische Lösungen: auf komplexe Komponenten zugeschnitten

Wie kann die Magnetkabelverbindung bestellt werden?
* Identifizieren Sie Ihre Anforderungen ((Konnektorart, benötigte Menge, maßgeschneiderte Anforderungen, technische Spezifikationen)

*Verhandlung über Preise und Konditionen (Möglichkeit von Großrabatten).

*Bestätigen Sie die Bestelldetails (Konnektortyp, Menge, Anpassung).

* Bezahlen Sie (über PayPal, Banküberweisung oder andere sichere Methoden).

* Versand und Qualitätsprüfung
Verfolgen Sie die Sendung.

* Überprüfen Sie das Produkt bei der Ankunft, um die Qualität zu gewährleisten.

Zahlungsfrist:T/T, 50% Anzahlung, 50% Restbetrag

Zahlungsmethode:T/T,PayPal,OCBC

Probezeit:Inventarprobe 2-3 Arbeitstage/Maßnahme 5-7 Arbeitstage

Produktionszeit:10-15 Arbeitstag

Für:Amerika, Europa, Asien, Südafrika

Handelszeit:Ex-Zahlung

Fracht:Luft, See, Express

Dienstleistung:Hohe Qualität mit vernünftigem Preis, OEM-Service, jede spezielle Größe, Farbe, Designs sind akzeptabel
