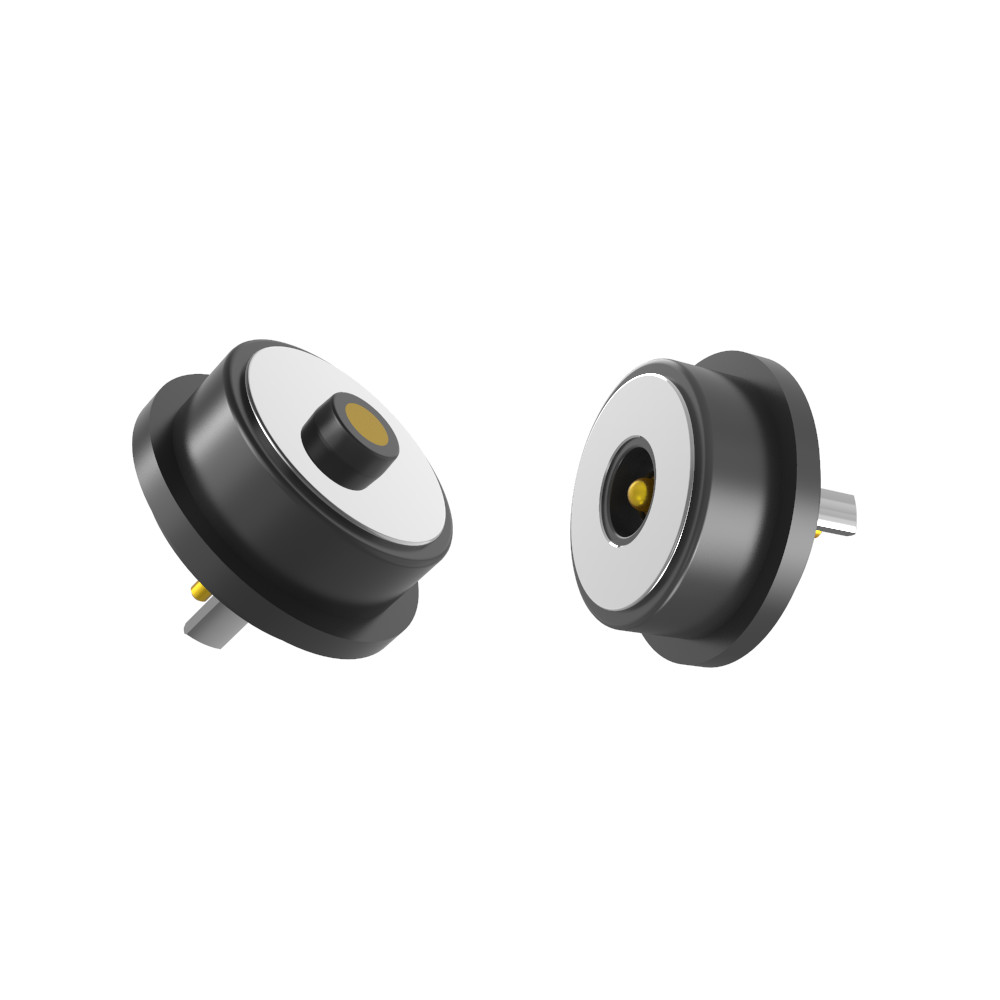

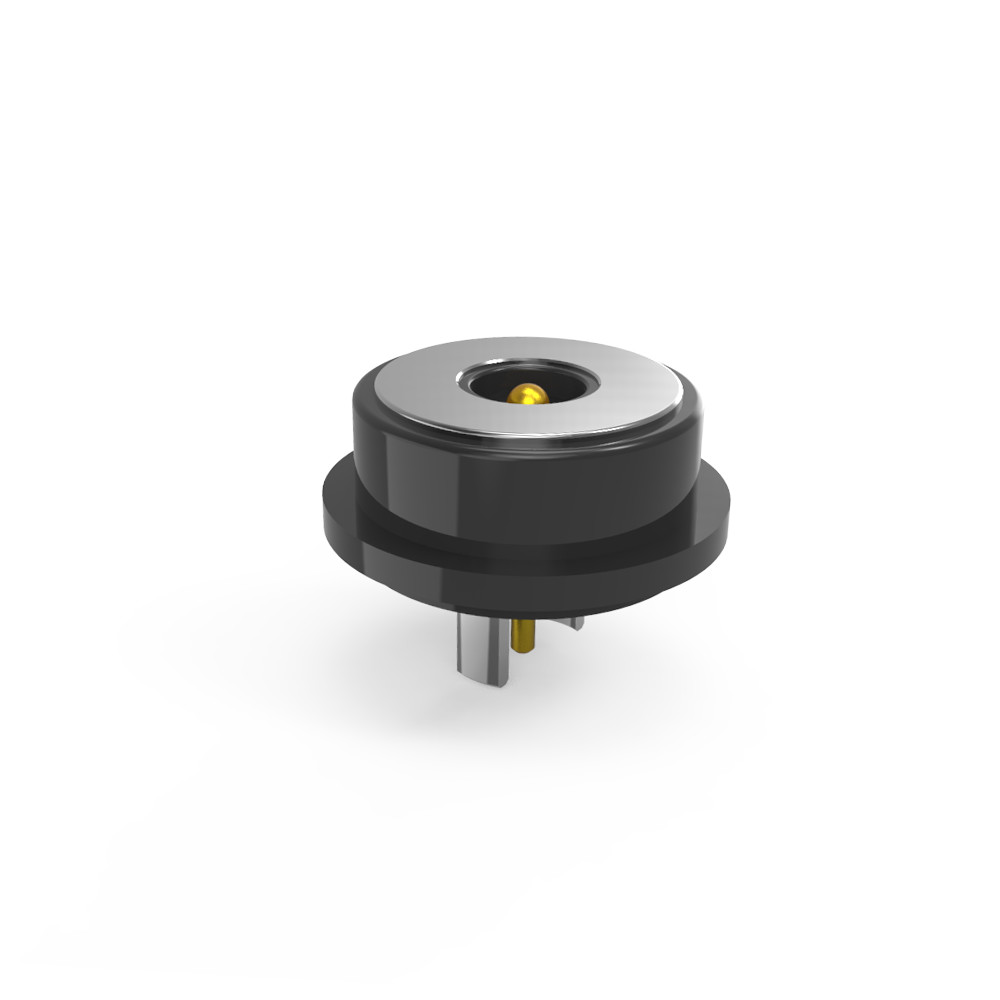

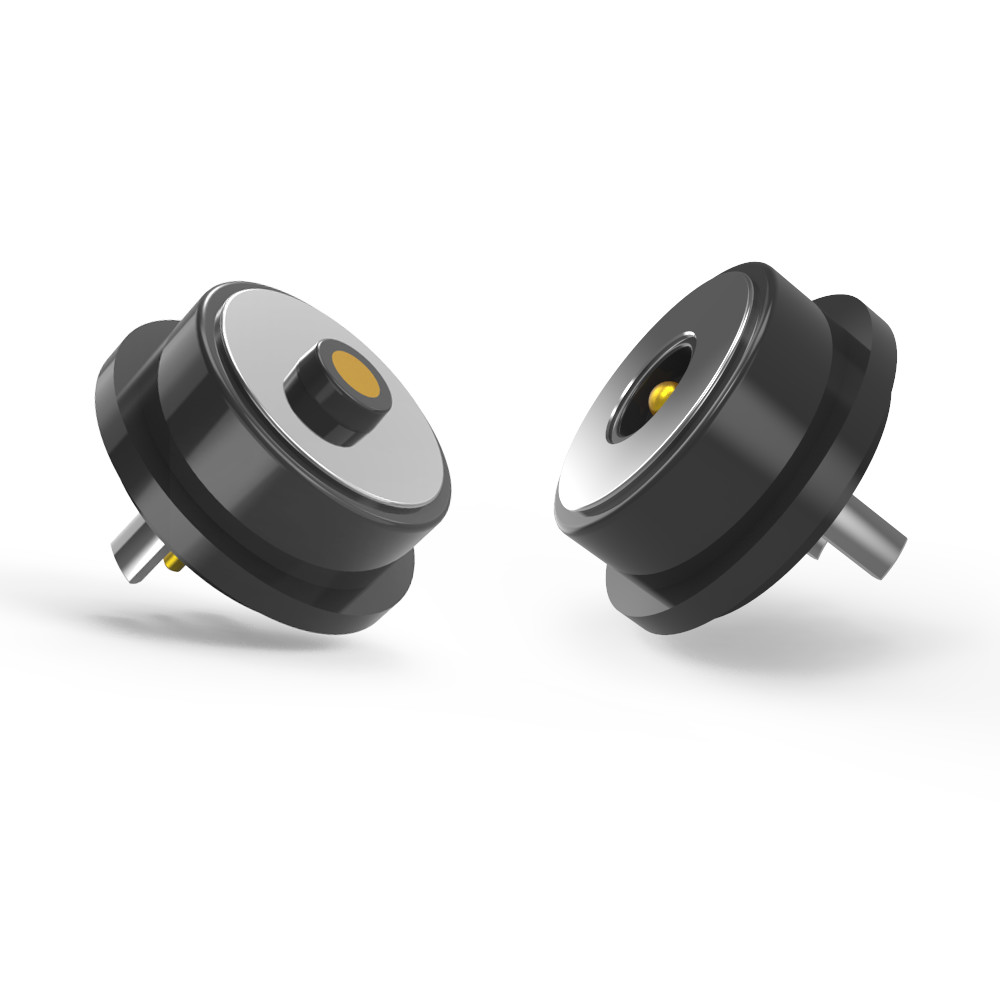

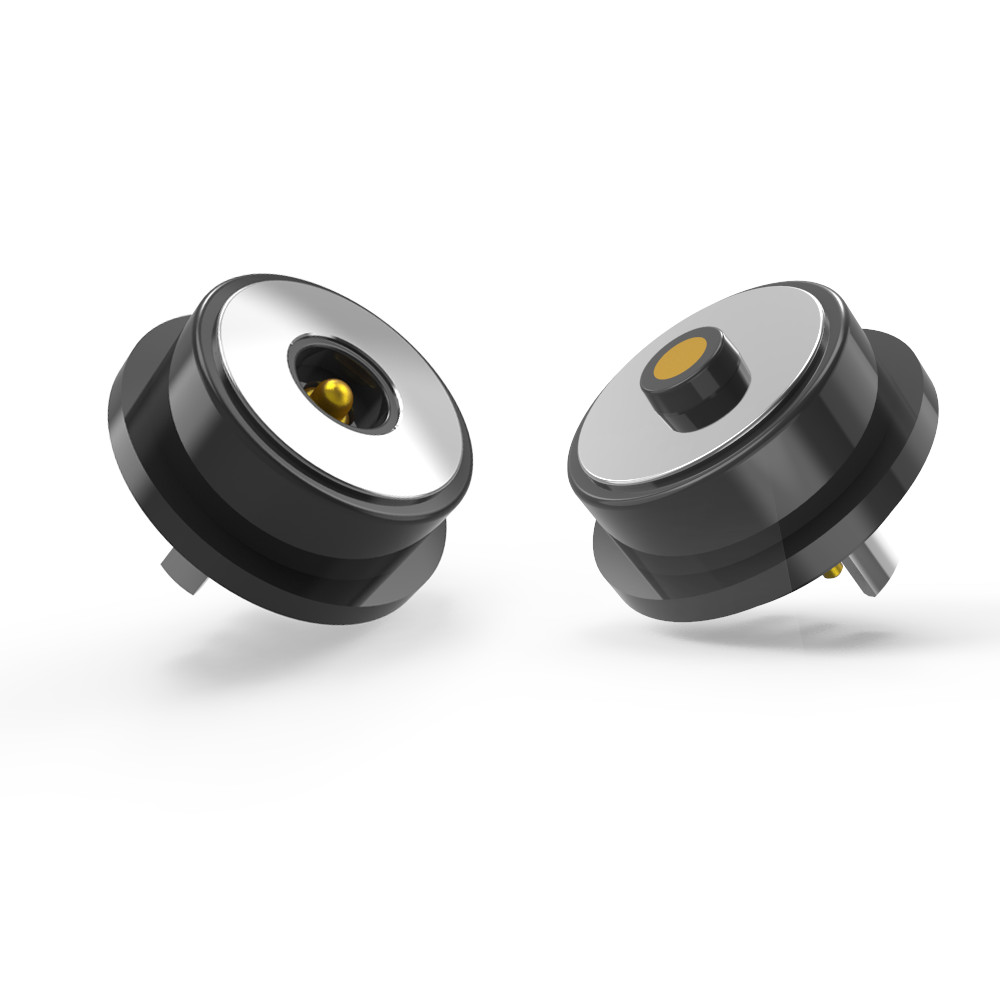

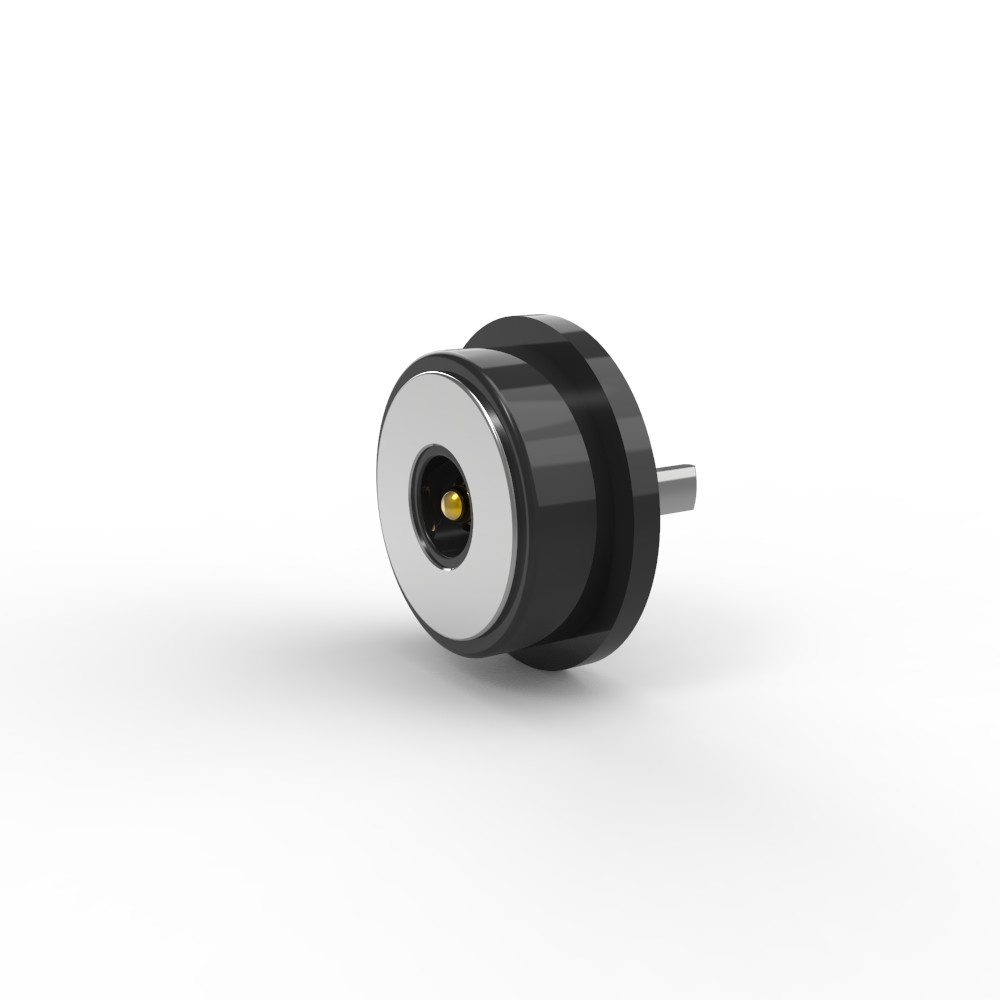

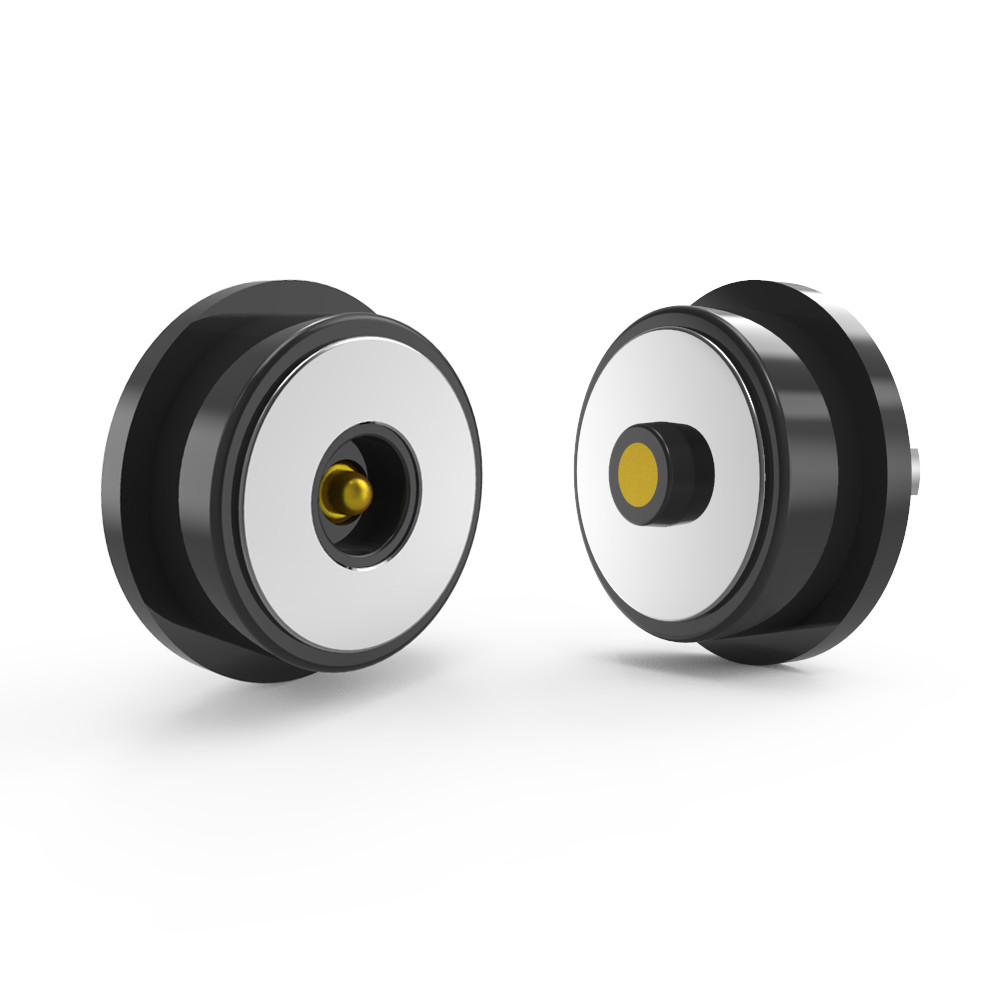

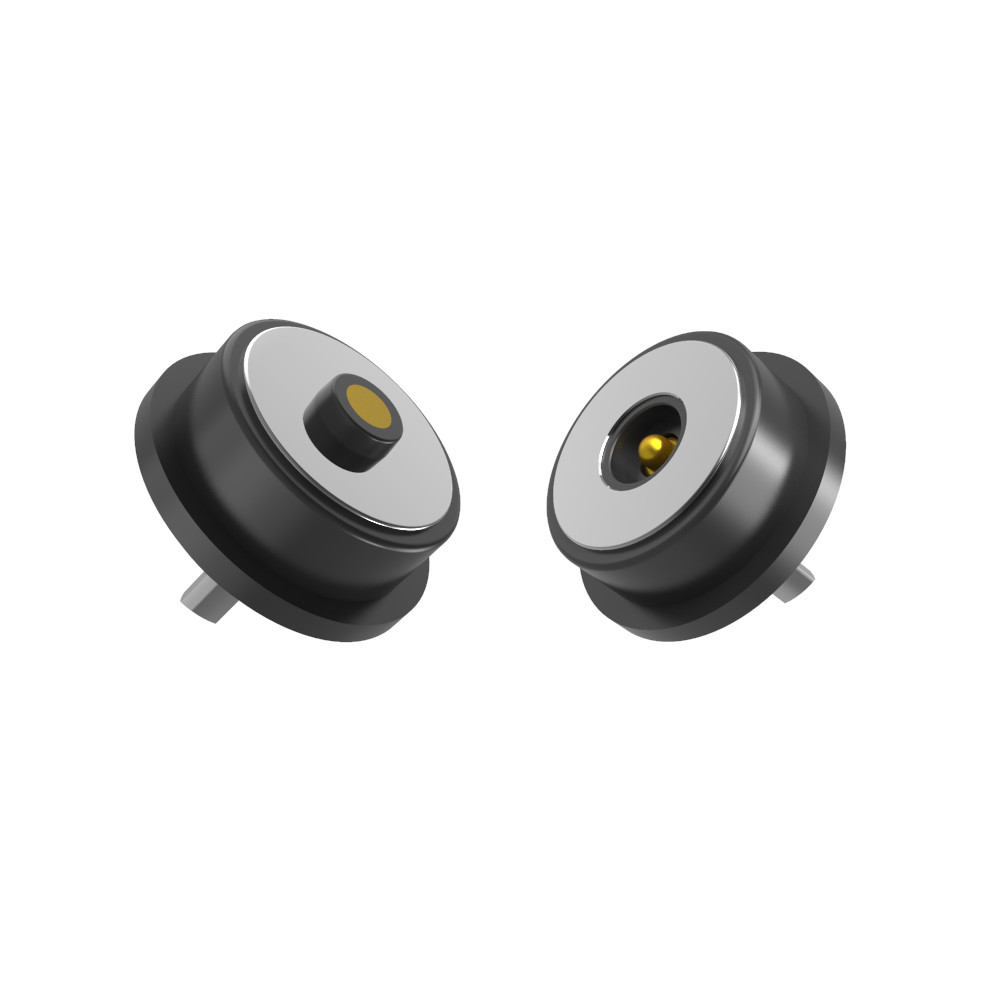

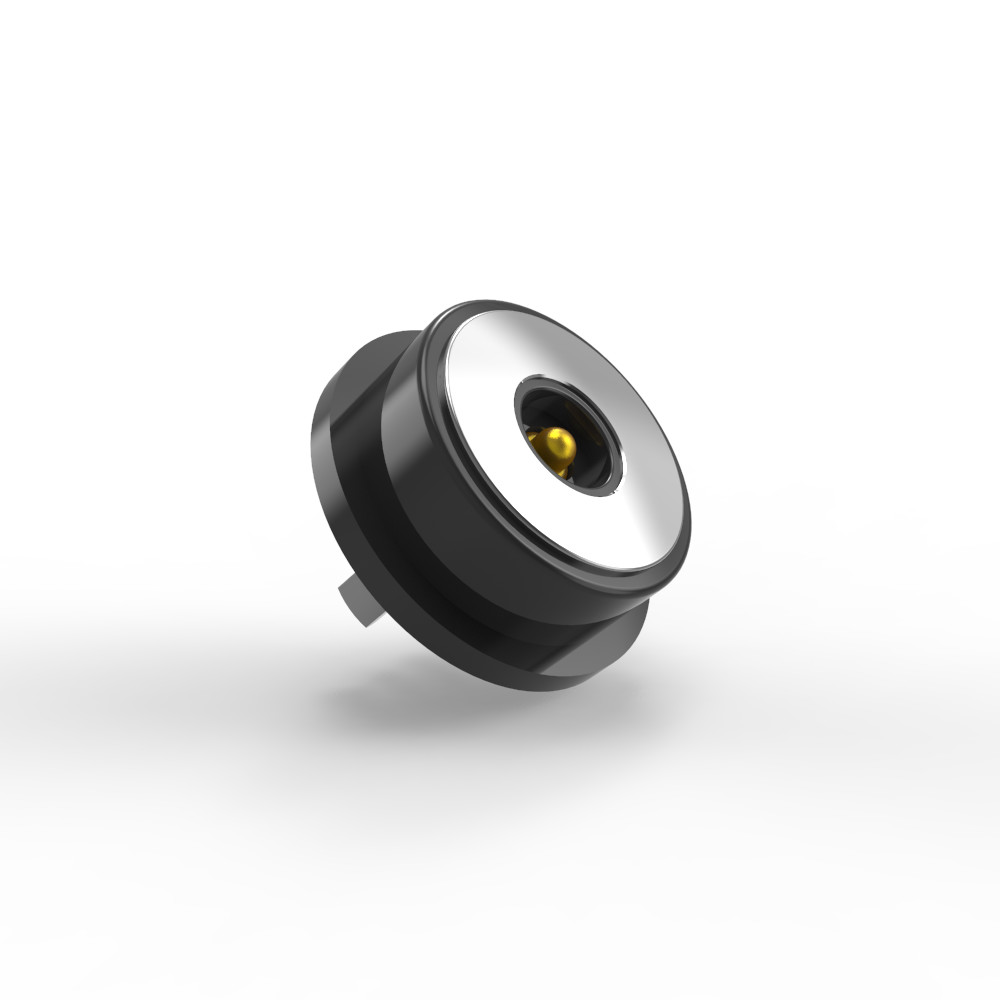

High Contact Force DC Pin Connector 3A weibliche männliche Steckverbinder schwarz für elektronische Geräte

8.0mm starker Gleichstrom-Mann-Frau-Magnetanschluss für elektronische Geräte

Ausgangsstoffe:

Schlauchpumpe: bleifreier C6801, mit 5U" Min Au über 60~100U" Ni;

Fass:Bleifrei C6801, mit einer Plattierung von 5U" Min Au über 60~100U" Ni;

Feder:SUS 304 Plattierung 1U" Au;

Gehäuse: schwarz HTN+30%GFUL94 V-0;

Schal: bleifrei C6801Ni-Plattierung

Magnet: NdFeB N52 mit Ni-Plattierung

Mechanische:

Federkraft: 60 g ± 10 g bei 0,4 mm Arbeitslauf.

Vollstürmer:0.6mm.

Mechanische Lebensdauer: 50.000 Zyklen Min.

Elektrische Spezifikationen:
Nennspannung: 12 V Gleichstrom.

Nennstrom: 3,0 A.

Kontaktwiderstand: ≤ 50mΩ (Milliohm) pro Pin.

Prüfung:

100% offene/Kurzschlussprüfung.

ROHS/REACH-konform (keine gefährlichen Stoffe).

Salzsprühprüfung: 48 Stunden (Validierung der Korrosionsbeständigkeit).

Beschreibung der Anwendung des Produkts (nicht beschränkt auf Folgendes):

1.Plugin-Schweiß-PCB-Platten;

2.Bildung und Verkapselung von Kabeln nach dem Schweißen;

3.Ein Übertragungsterminal dieses PCB-Boards kann angeschlossen werden;

4.Injektionsguss von Einbettungsformen;

5Drähte können direkt verbunden werden.

Parameter des runden Magnetanschlusses:

Runde männliche Magnetverbindung Technische Zeichnung

Technische Zeichnung des runden weiblichen Magnetanschlusses

Empfohlenes PCB-Layout:

Auslegungstoleranz: ± 0,05 mm

Vorteile von runden Magnetverbindern
Haltbarkeit: Verringerte Verschleißfähigkeit (keine physische Einführung).
Sicherheit: Trennt sich unter Belastung und verhindert Schäden.
Bequemlichkeit: Einfache Blindpaarung (Selbstanpassung).
Wasser-/Staubbeständigkeit: Häufig in versiegelten Konstruktionen verwendet.

Anwendung von Magnetverbindungsprodukten:

1. Verbraucherelektronik
Smartphones & Tablets: Einige Geräte verwenden Magnetanschlüsse zum Laden/Datenübertragen.
Laptops: Magnetische Stromanschlüsse

Wearables: Smartwatches und Fitnessbänder laden mit ihnen.

2. Audiogeräte
Drahtlose Ohrhörer: Ladefächer haben oft magnetische Steckverbinder zur Ausrichtung.
Kopfhörer: Einige High-End-Kopfhörer verwenden magnetische Ladeanschlüsse.

3. Medizinische Geräte
Hörgeräte: Magnetische Ladung für kleine, wasserdichte Geräte.
Tragbare Monitore: Sichere Verbindungen für medizinische Sensoren.

4Industrie und Automobilindustrie
Robotik: Schnellentladungs-Strom-Datenverbindungen für modulare Systeme.
EV-Ladung: Einige Prototypen verwenden magnetische Steckverbinder für ein müheloses Anlegen.

5. Smart Home und IoT
Modulare Leuchten/Ventilatoren: Magnetische Stromverbindungen sind leicht zu befestigen.
Überwachungskameras: Vereinfachte Aufladung für batteriebetriebene Modelle.

 6Militär und Luftfahrt
Magnetische Steckverbinder für schnelle Trennungen in rauen Umgebungen.

Warum sollte UPE Ihr Partner sein?

1. Schnelle Prototypenfertigung (3-5 Tage für Proben)
●Schnelle Markteinführung: Eine schnelle Probenabwicklung beschleunigt die Produktentwicklung.

●Iterative Prüfung: Ermöglicht schnelle Designverbesserungen vor der Massenproduktion.

●Vorteil: Ideal für Branchen wie Automobilindustrie, Medizin oder Unterhaltungselektronik, in denen zeitnahe Innovationen von entscheidender Bedeutung sind.

2Kostenwirksam (wettbewerbsfähige MOQ-Preise)
●Niedrige Mindestbestellmengen (MOQ): Reduziert die Anfangskosten für Start-ups oder kleine Chargen.

●Skalierbarkeit: Flexible Preisgestaltung sorgt für Erschwinglichkeit sowohl bei Prototypen als auch bei Großaufträgen.

●Wertvorschlag: Gleichgewicht zwischen qualitativ hochwertiger Produktion und budgetfreundlichen Lösungen.

3. Qualitätssicherung (100% automatisierte Prüfung)
●Null Defekte: Eine automatisierte Inspektion (z. B. optisch, elektrisch, mechanisch) gewährleistet die Zuverlässigkeit.

●Konsistenz: Vermeidet menschliche Fehler bei kritischen Prüfungen (z. B. Kontaktbeständigkeit, Salzspray, Lebensdauer).

●Konformität: Erfüllt strenge Industriestandards (ROHS, REACH, für die Automobilindustrie).

4Hochtechnologische Produktion und Präzisionstechnik
● Fortgeschrittene Fertigung: CNC-Bearbeitung, Präzisionsstempel und Mikrobelagerung (z. B. Au/Ni für Steckverbinder).

●Materialkompetenz: Beherrschung spezieller Materialien (LCP, SUS 304, NdFeB-Magnete, bleifreies Messing).

●Anwendungsspezifische Lösungen: auf komplexe Komponenten zugeschnitten

Wie kann die Magnetkabelverbindung bestellt werden?
* Identifizieren Sie Ihre Anforderungen ((Konnektorart, benötigte Menge, maßgeschneiderte Anforderungen, technische Spezifikationen)

*Verhandlung über Preise und Konditionen (Möglichkeit von Großrabatten).

*Bestätigen Sie die Bestelldetails (Konnektortyp, Menge, Anpassung).

* Bezahlen Sie (über PayPal, Banküberweisung oder andere sichere Methoden).

* Versand und Qualitätsprüfung
Verfolgen Sie die Sendung.

* Überprüfen Sie das Produkt bei der Ankunft, um die Qualität zu gewährleisten.

Zahlungsfrist:T/T, 50% Anzahlung, 50% Restbetrag

Zahlungsmethode:T/T,PayPal,OCBC

Probezeit:Inventarprobe 2-3 Arbeitstage/Maßnahme 5-7 Arbeitstage

Produktionszeit:10-15 Arbeitstag

Für:Amerika, Europa, Asien, Südafrika

Handelszeit:Ex-Zahlung

Fracht:Luft, See, Express

Dienstleistung:Hohe Qualität mit vernünftigem Preis, OEM-Service, jede spezielle Größe, Farbe, Designs sind akzeptabel
