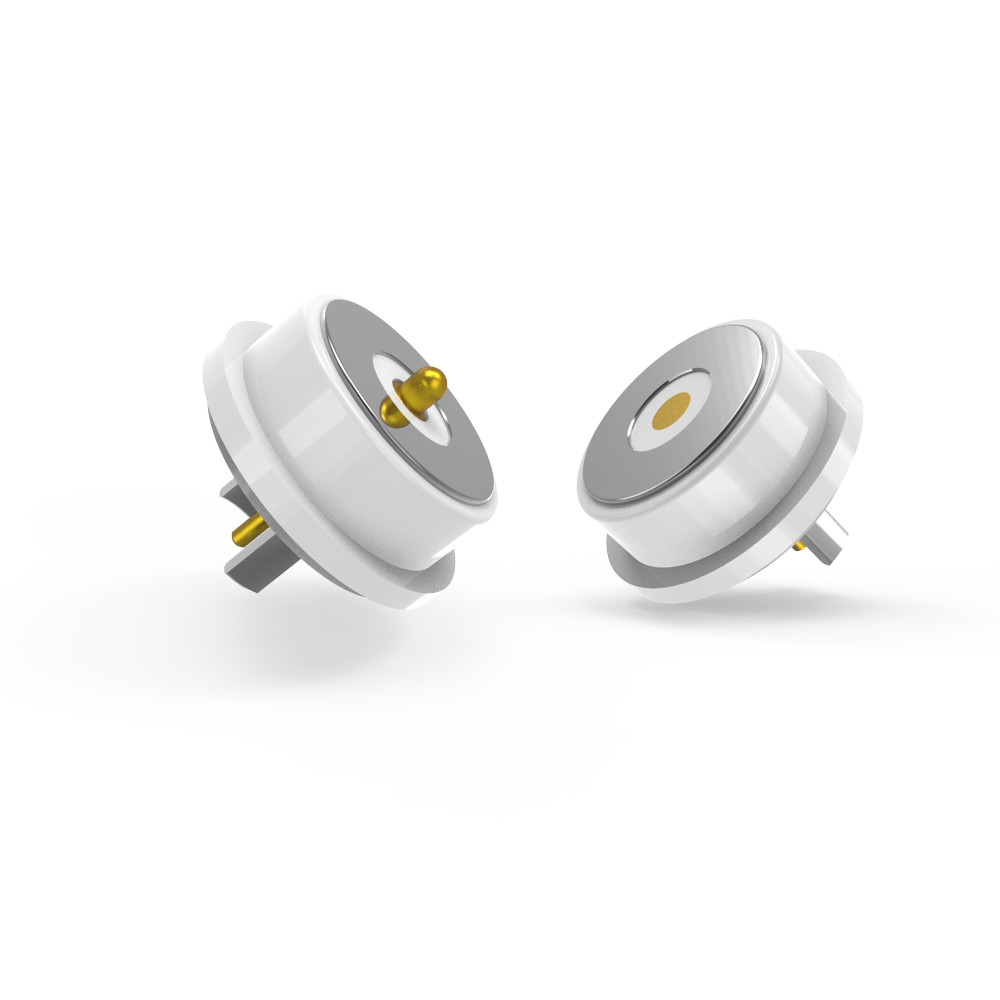

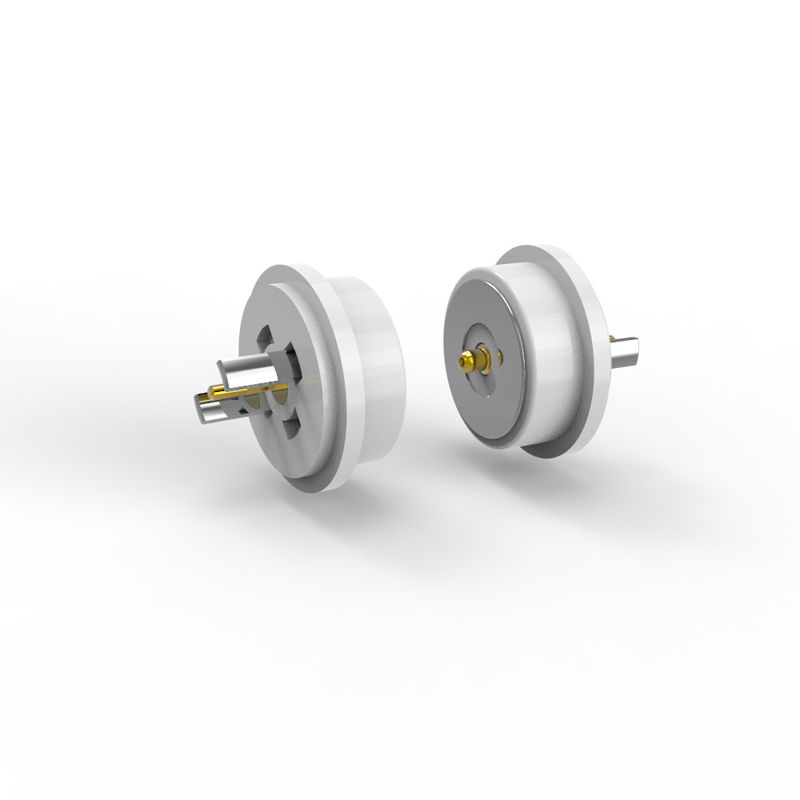

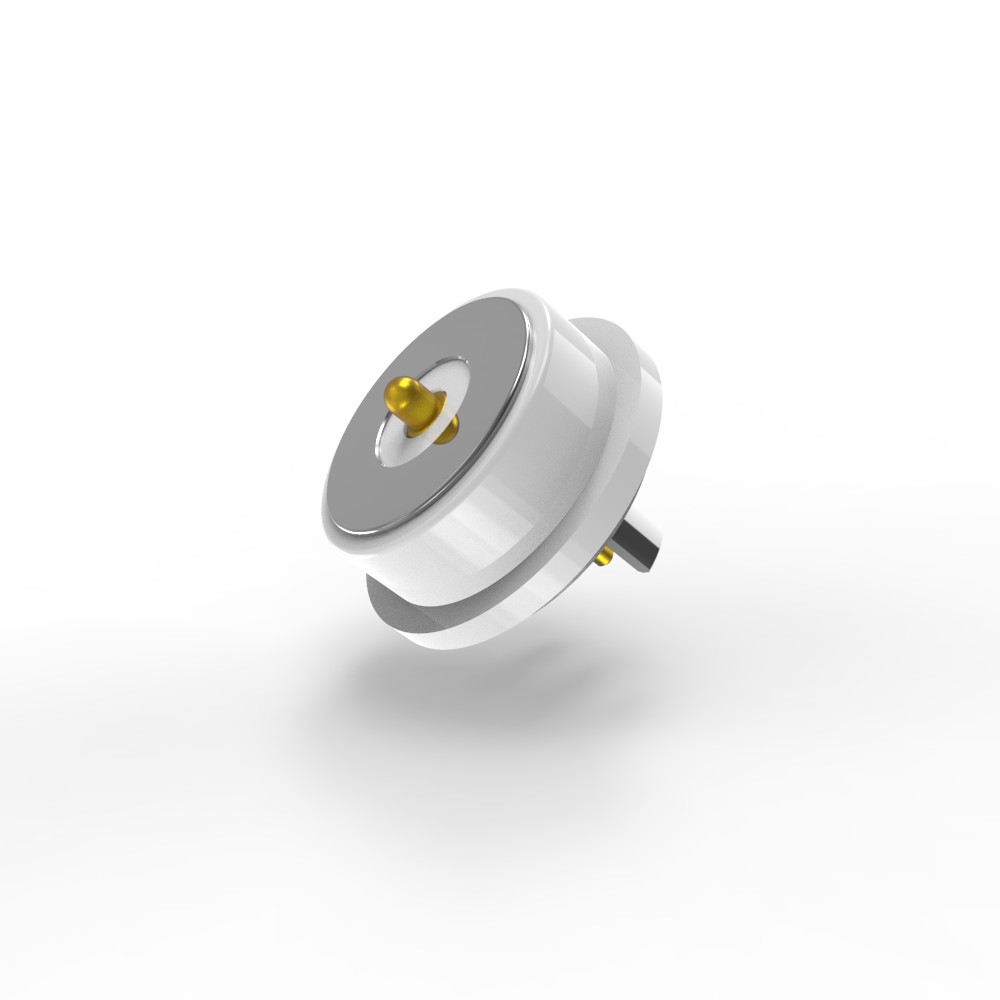

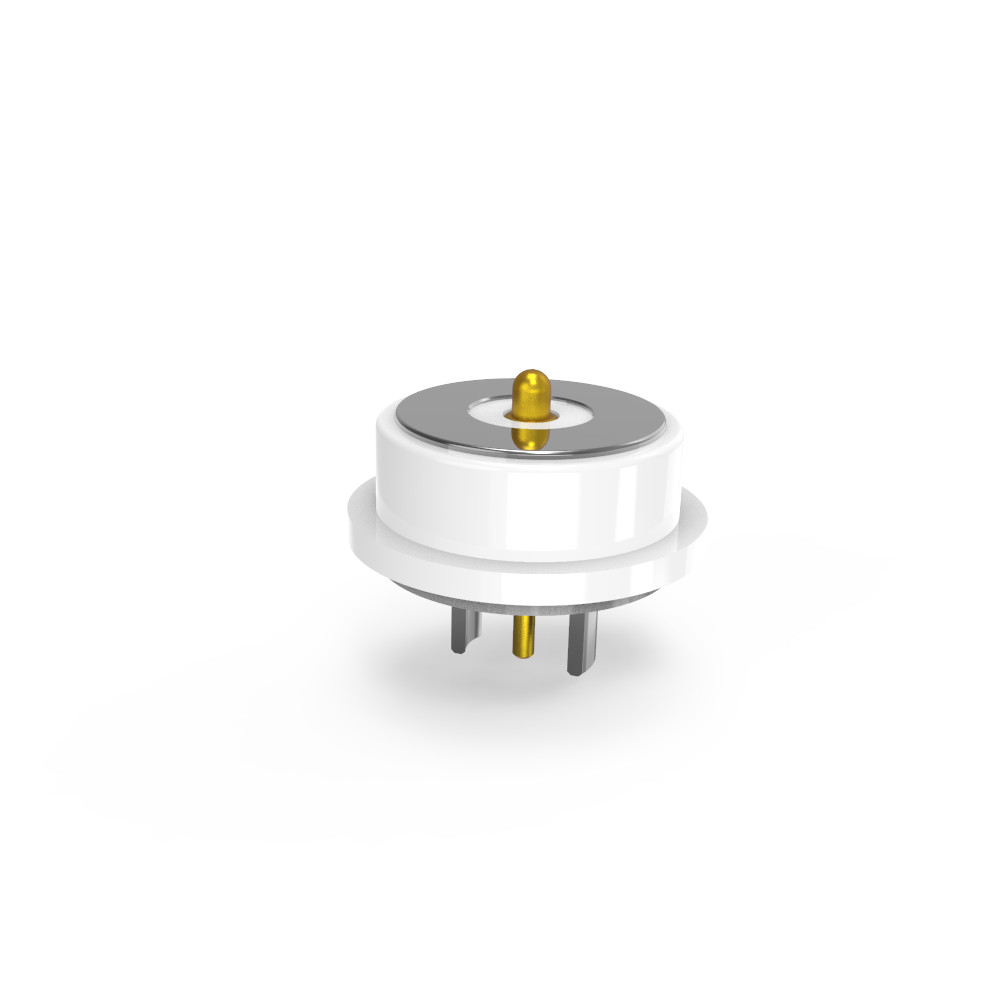

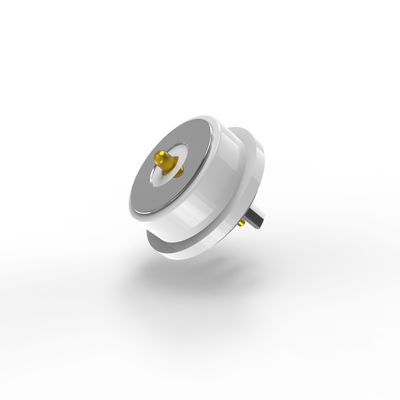

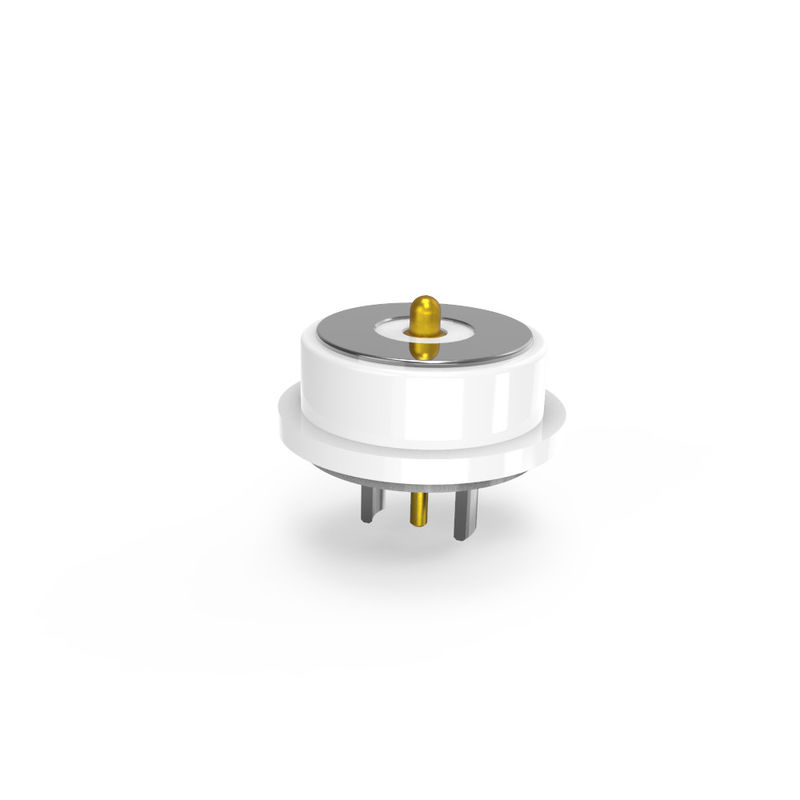

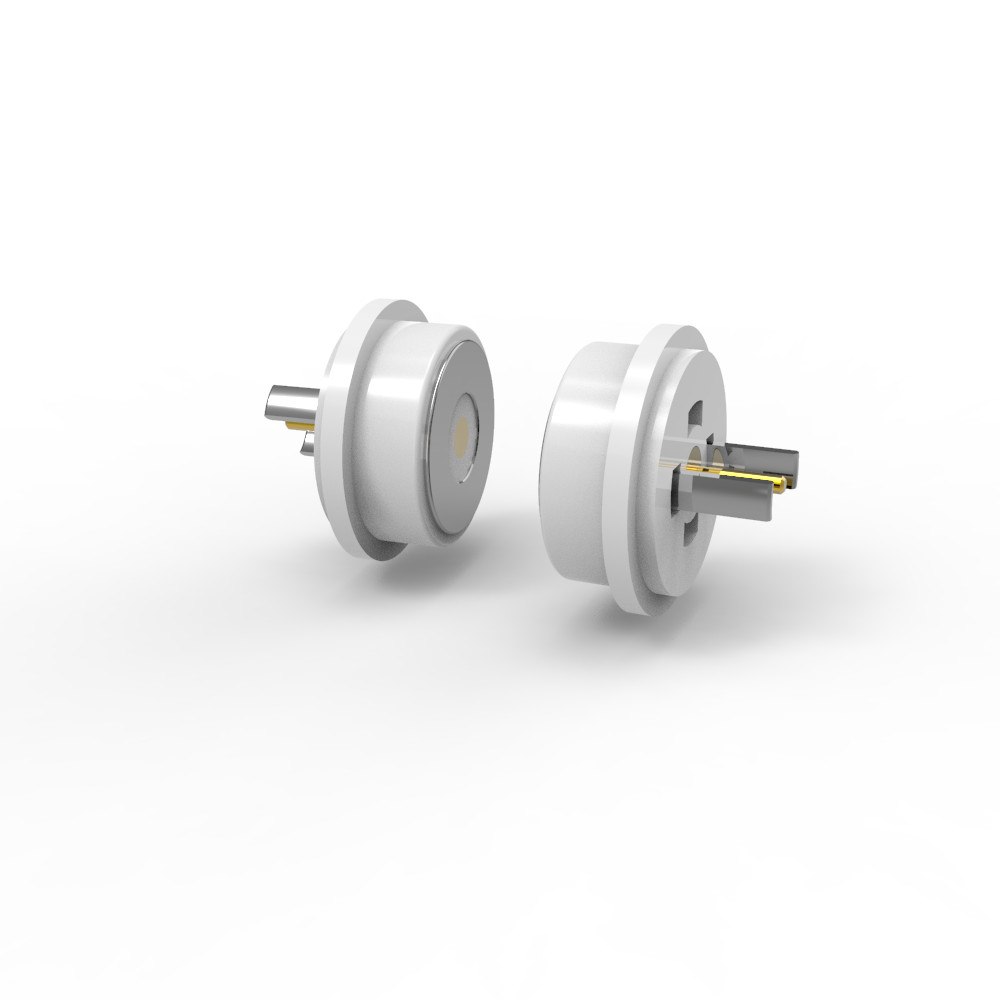

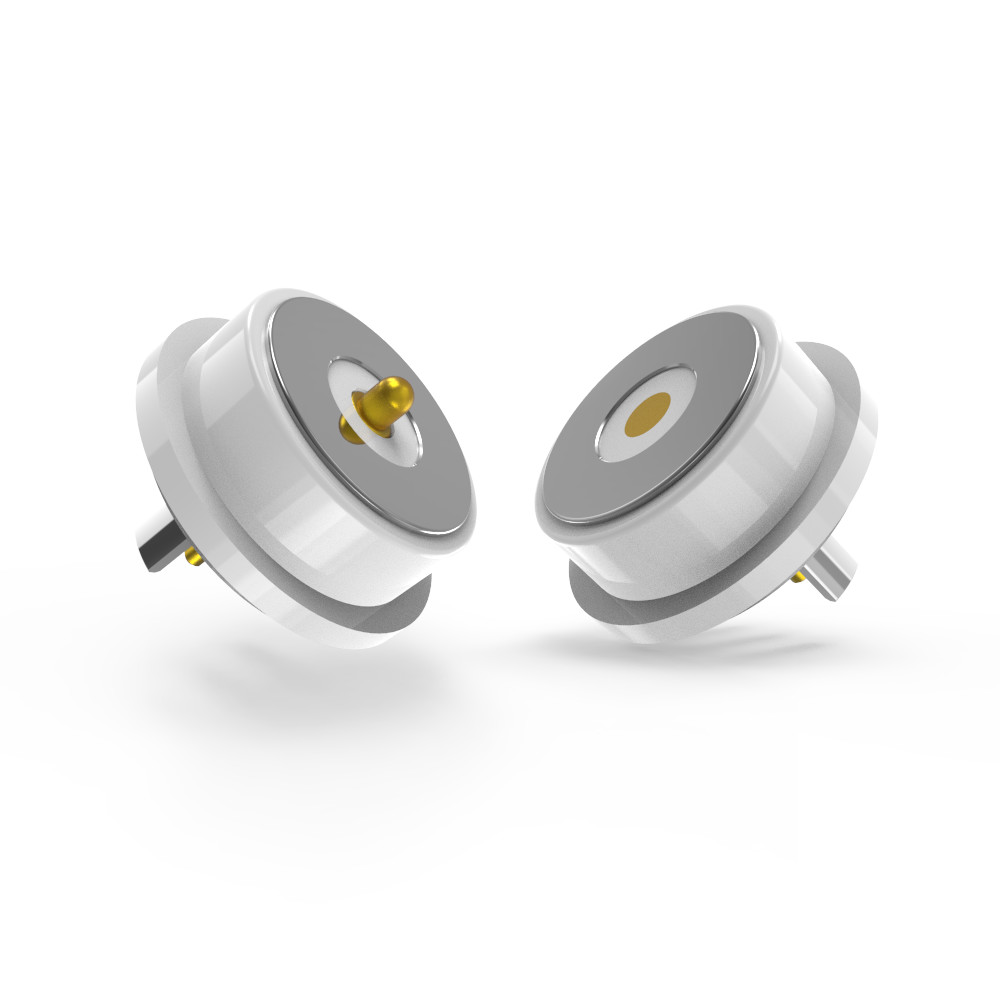

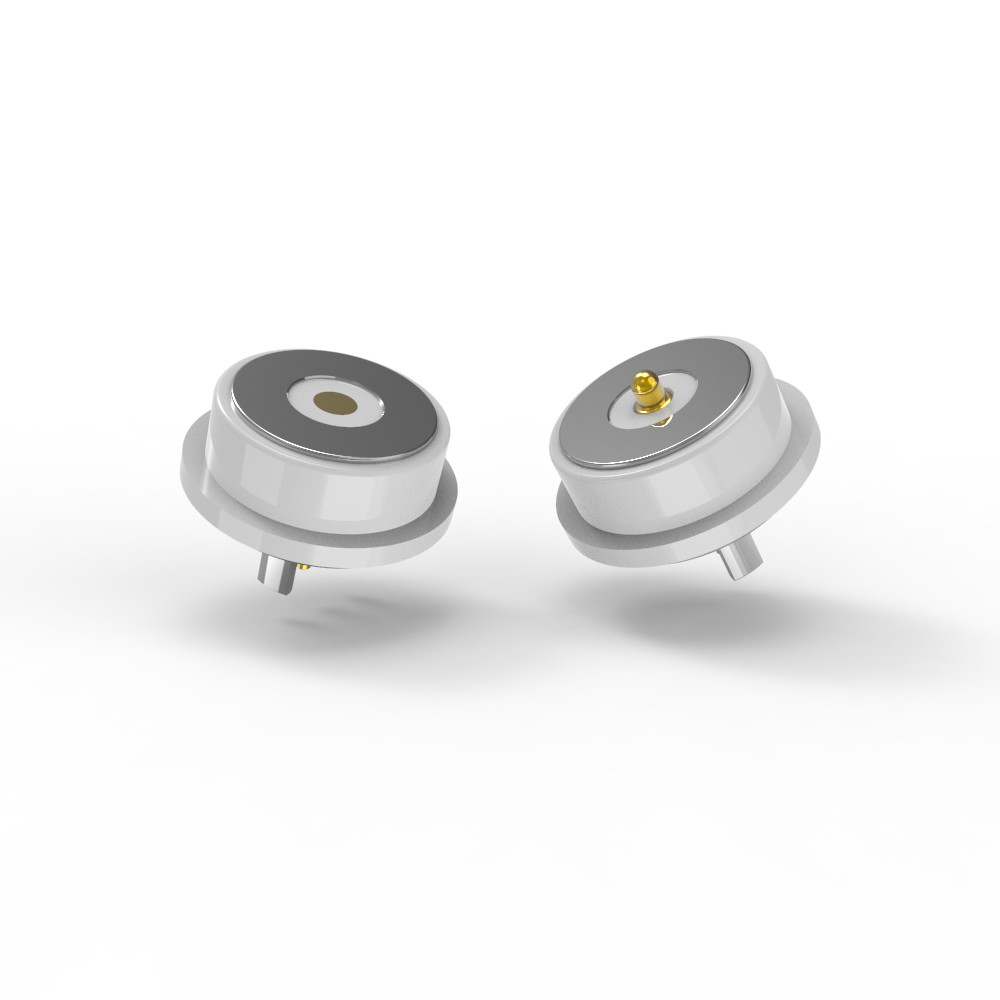

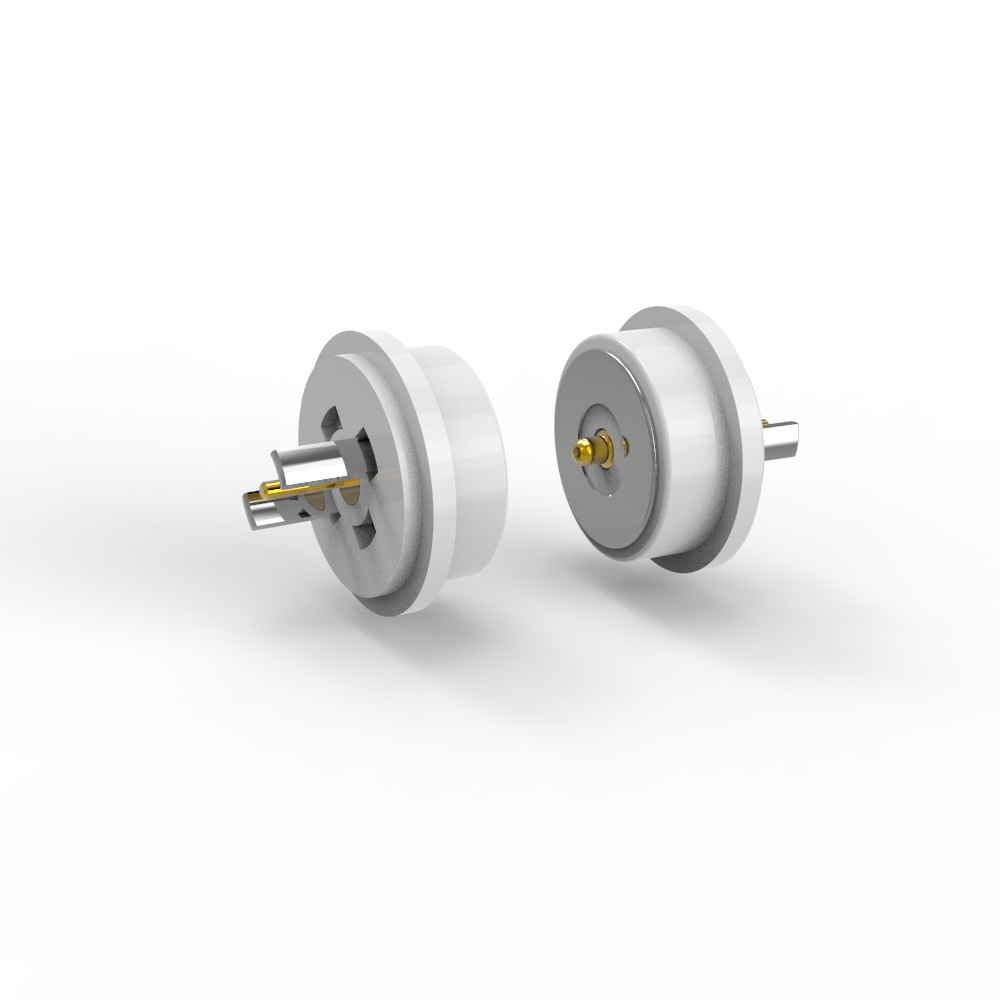

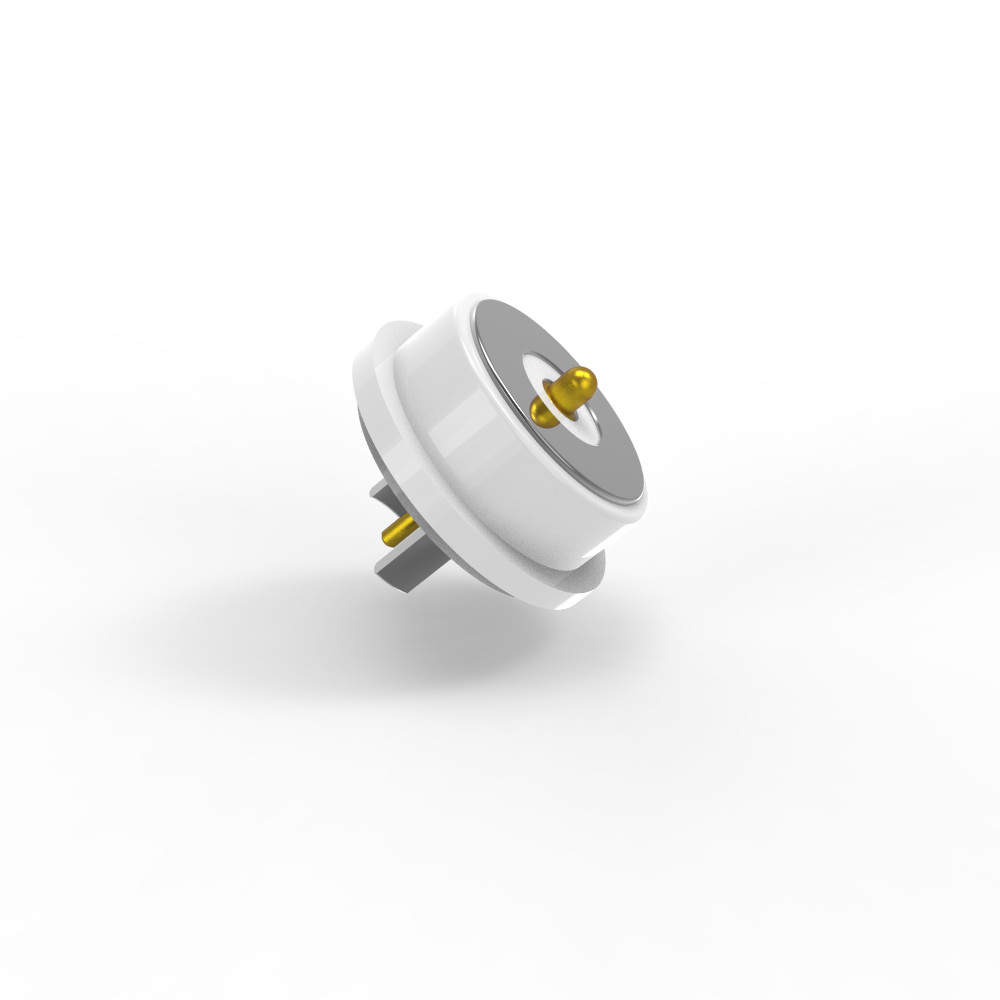

Weißmagnetische Pogo-Pin-Anschlüsse 2 Pins Männlicher und weiblicher Anschluss 8,0 mm

Pogo-Pin-Anschluss männlicher und weiblicher weißer runder Magnetanschluss mit 8,0 mm

1. Materialespezifikationen

.Schieber und Fass:

Ausgangsmaterial: bleifreies Messing (C6801)

Plattierung: Minimum 5 μ" (Mikroinchen) Gold (Au) über 60 ‰ 100 μ" Nickel (Ni) für Korrosionsbeständigkeit und Leitfähigkeit.

.Frühling:

Material: Edelstahl SUS 304

Beschichtung: 1 μ" Gold (Au) für die Leitfähigkeit.

.Wohnraum:

Material: Weißes LCP (Flüssigkristallpolymer) mit 30% Glasfaser (GF), UL94 V-0 (Flammschutz).

.Schal:

Material: bleifreies Messing (C6801) mit Nickel (Ni) Beschichtung.

.Magnet:

Material: Neodymium-Eisen-Bor (NdFeB) der Klasse N52 (hohe Magnetfestigkeit) mit Nickelbeschichtung.

2. Mechanische Spezifikationen

.Federkraft: 60 g ± 10 g bei 1,0 mm Arbeitsschlag (Akturierungskraft).

.Vollzug: 1,2 mm (Gesamtfahrstrecke).

.Mechanische Lebensdauer: Mindestens 50.000 Zyklen (Haltbarkeit).

.Aktivierungsmechanismus: Wahrscheinlich magnetisch (über den NdFeB-Magnet) mit einem Kolben-Feder-System.

Elektrische:

Spannung: 12 V.

Strom:3.0A.

Kontaktwiderstand: 50mΩMax (PIN).

Prüfung:

100% offene/Kurzschlussprüfung.

ROHS/REACH-konform (keine gefährlichen Stoffe).

Salzsprühprüfung: 48 Stunden (Validierung der Korrosionsbeständigkeit).

Beschreibung der Anwendung des Produkts (nicht beschränkt auf Folgendes):

1.Plugin-Schweiß-PCB-Platten;

2.Bildung und Verkapselung von Kabeln nach dem Schweißen;

3.Ein Übertragungsterminal dieses PCB-Boards kann angeschlossen werden;

4.Injektionsguss von Einbettungsformen;

5Drähte können direkt verbunden werden.

Parameter des runden Magnetanschlusses:

Runde männliche Magnetverbindung Technische Zeichnung

Technische Zeichnung des runden weiblichen Magnetanschlusses

Empfohlenes PCB-Layout:

Auslegungstoleranz: ± 0,05 mm

Vorteile des magnetischen Steckers:

1)Erfahrung mit automatischer Adsorptionsverbindung; einfacher Betrieb;

2)Verwendet eine magnetische Schnittstelle, um das Gerät leichter zu entfernen.

3) hoher Lebenszyklus. Es unterstützt 50.000-300.000 Wiederanschlusslebenszeiten;

4) Es ist einfach, das wasserdichte Design anzupassen, das weibliche kann staubdicht und wasserdicht (IP68) erreichen;

5) Unterstützt einen hohen Strom (3A-20A), schneller aufladen;

6)Exzellente Korrosionsfähigkeit (48H-120H) für harte Umgebungen;

8)Form angepasst, um Produktform-Matching zu erfüllen, Produktverkaufspunkt zu verbessern;

9)Magnetpositionierung, Verwendung und Struktur von Magneten zum Schutz von doppelten Schaltkreisen

die Richtung ((Es ist benutzerorientiert und benutzerfreundlich)

10) Ausgezeichnete Skalierbarkeit der Schnittstelle,kann erreicht werden ((Power Signal Video Audio Jack Etc);

11)Die Entwicklungszeit ist kurz und die Form für die Anpassung kostengünstig;

Wir bieten eine zuverlässige Hochfrequenz-Signalübertragung.0

Anwendung von Magnetverbindungsprodukten:

● Tragbare Geräte(Smartwatches, AR/VR-Headsets)

● Medizinische Ausrüstung(tragbare Diagnostik)

● Industrie-IoT(modulare Sensoren, Robotik)

● Verbraucherelektronik(magnetische Ladestationen) ect..

Warum sollte UPE Ihr Partner sein?

●Schnelle Prototypenfertigung: 3-5 Tage für Proben

●Kostenwirksam: Wettbewerbsfähige MOQ-Preise

●Qualitätssicherung: 100% automatisierte Prüfung

●Hochtechnologische Produktionmit Präzisionstechnik

●Systematische Qualitätskontrollefür eine gleichbleibende Leistung

Wie kann die Magnetkabelverbindung bestellt werden?
* Identifizieren Sie Ihre Anforderungen ((Konnektorart, benötigte Menge, maßgeschneiderte Anforderungen, technische Spezifikationen)

*Verhandlung über Preise und Konditionen (Möglichkeit von Großrabatten).

*Bestätigen Sie die Bestelldetails (Konnektortyp, Menge, Anpassung).

* Bezahlen Sie (über PayPal, Banküberweisung oder andere sichere Methoden).

* Versand und Qualitätsprüfung
Verfolgen Sie die Sendung.

* Überprüfen Sie das Produkt bei der Ankunft, um die Qualität zu gewährleisten.

Zahlungsfrist:T/T, 50% Anzahlung, 50% Restbetrag

Zahlungsmethode:T/T,PayPal,OCBC

Probezeit:Inventarprobe 2-3 Arbeitstage/Maßnahme 5-7 Arbeitstage

Produktionszeit:10-15 Arbeitstag

Für:Amerika, Europa, Asien, Südafrika

Handelszeit:Ex-Zahlung

Fracht:Luft, See, Express

Dienstleistung:Hohe Qualität mit vernünftigem Preis, OEM-Service, jede spezielle Größe, Farbe, Designs sind akzeptabel
