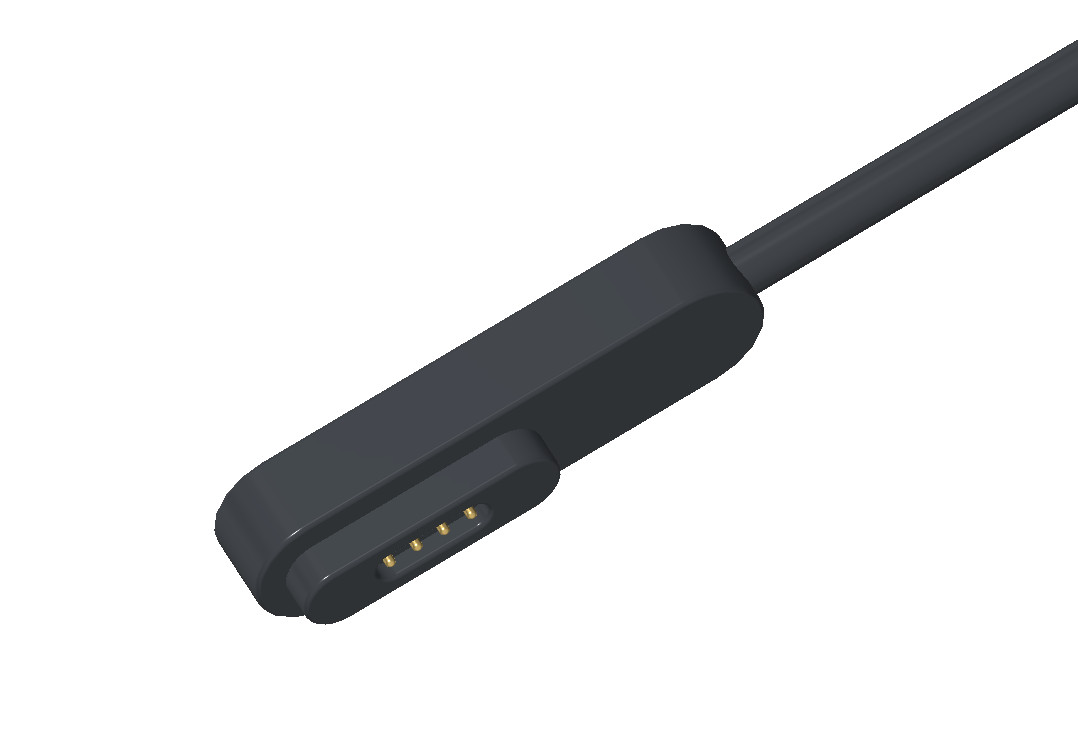

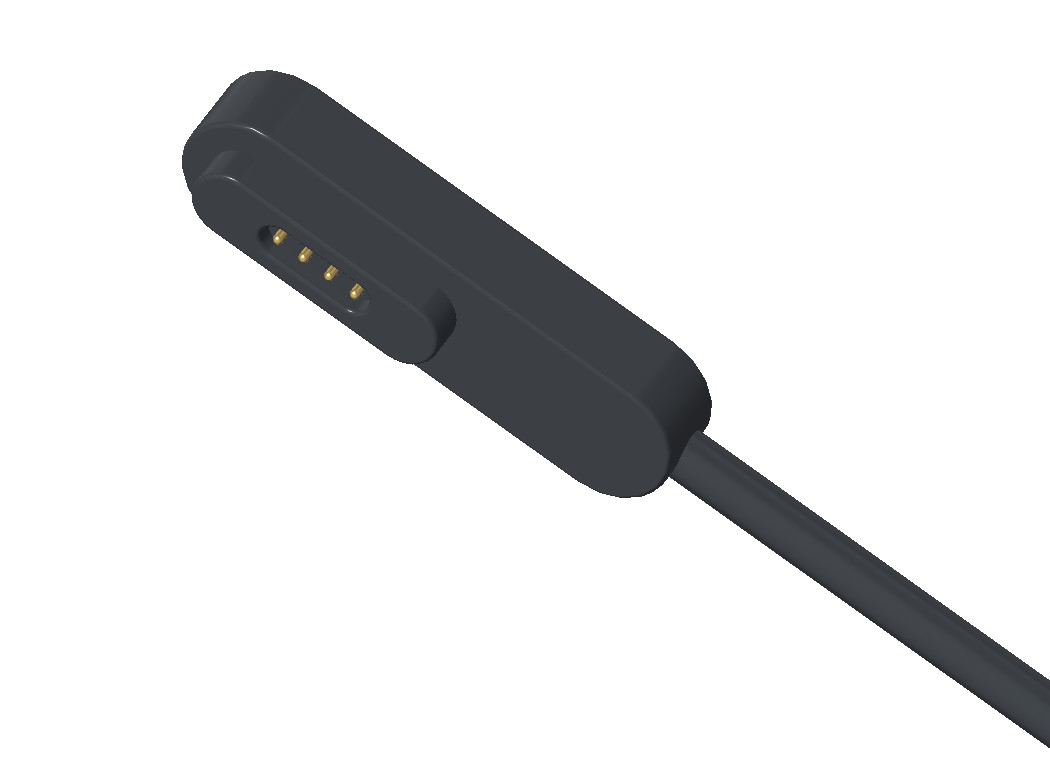

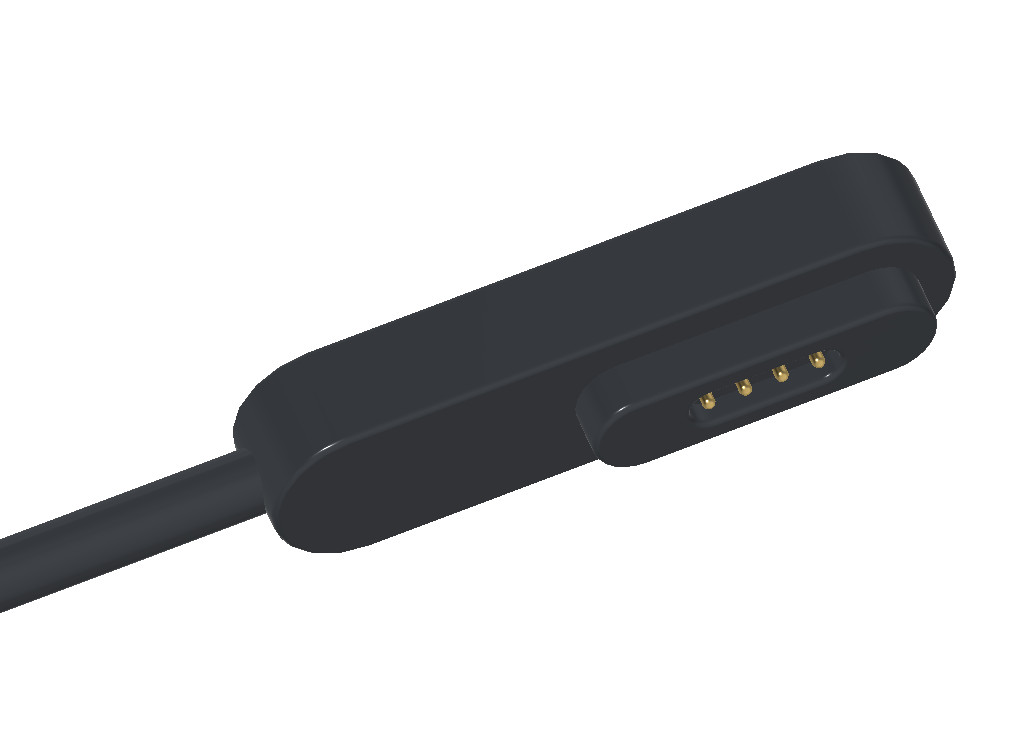

Rechteckiger Magnet-USB-Anschluss Männlicher Magnet-Anschluss 4 Nadel mit OD3.0-PVC-Kabel

Rechteckiges 4pins männliches Pogo-Pin-Magnetkabel-USB-Anschluss mit OD3.0-PVC-Kabel

1.Widerstandswertprüfung (AT:20C):

a. Der Widerstandswert zwischen der Lötverbindung und dem Kupfernagel beträgt weniger als 50 mΩ

b. Der Widerstandswert von einem Stück Produktdraht beträgt weniger als 60 mΩ.

2. Widerstandsspannungstest: 100 V Wechselstrom für 1 Minute, maximal 5 mA

3. Dämmungswiderstand: 50 mΩ Min ((500 V Gleichstrom 1 Minute)

4.Plug-Swing-Prüfung: Hebesgewicht 300 g, Winkel ±70°, Frequenz 30 mal pro Minute, 3000 Mal pro Minute
Die Trennrate ist weniger als 100%.

5.Männlicher Schwingversuch: Belastung 300 g, Winkel ±70°, Frequenz 30 mal pro Minute, 3000 mal pro Minute, Pause
Die Linie ist weniger als 100%.

6.Männlicher Kopf, Magnetkopf (Teilprüfung), Salzsprühprüfung: Temperatur 35±1° C, Luftfeuchtigkeit 85%, 5% NACL
Nach 24 Stunden gab es keine Korrosionserscheinung.

7.Prüfung der Hebekapazität von Stecker und SR: Die vertikale Hebekapazität von Stecker und SR:5 kg/min darf nicht beschädigt sein und die Verschiebung sollte kleiner als 3 mm sein.

8. Feuchtigkeitsprüfung: Temperatur 40°C, Feuchtigkeit 95%, 48 Stunden, die den Anforderungen der Nummern 2 und 3 der Anmerkung entspricht.

9. Thermischer Zyklusversuch: 30 Minuten lang bei -31°C, dann weitere 30 Minuten bei 60°C und 5 Mal wiederholen.
Erfüllung der Anforderungen der Anmerkungen 2 und 3.

10Dieses Produkt muss den ROHS-Anforderungen entsprechen.

11Alle Stellen mit Abmessungen auf der Zeichnung müssen zu 100% geprüft und aufgezeichnet werden.

12Verpackungsart: Die Außenverpackung sollte mit Versandetikettpapier versehen sein.

4Pin-Magnetkabelanschlüsse Parameter:

Technische Zeichnung des 4-Pin-Magnetkabelanschlusses

4Pin-Magnetkabelanschluss Knoten

Aussicht auf die Verpackung:

Vorteile des magnetischen Steckers:

●Das Design von automatischen Adsorptionsanschlüssen zu humanisieren;

●Humanisierter Fallschutz: Er ist leicht von der Ladeoberfläche zu entfernen und nicht leicht zu entfernen;

●Lebensdauer: bis zu 100.000-200.000 Zyklen;

●Wasserdichtes Design: Das weibliche Ende des Geräts kann staub- und wasserdicht sein (IPX8);

● Schnelle Ladezeit: 5A-10A Magnetanschlussentwurf hält einer großen Stromübertragung stand;

●Das Erscheinungsbild des Magnetanschlusses kann nach dem Entwurf der Anwendungseinrichtung des Kunden angepasst werden;

●Anti-Kurzschlusskonstruktion des Produkts und Trugsicherheit;

●Hochfrequenzsignalübertragung realisieren, kann die traditionelle USB2.0 HDMI1.3-Funktion Video&Audio Signalübertragung ersetzen

Anwendung von Magnetverbindungsprodukten:

1.Tragbare Geräte, intelligente Positionierausrüstung, intelligente Armbänder für Kinder, intelligente Uhren, tragbare Mobiltelefone, Bluetooth-Headsets usw.) Datenkabel, Ladekabel,Magnetbanddraht-Endverbindung

2.Medizinische Ausrüstung,drahtlose Ausrüstung,Datenkommunikationsgeräte,Telekommunikationsgeräte,Automatisierungs- und Industriegeräte,Audiovisuelle Ausrüstung

3Luftfahrt, Luft- und Raumfahrttechnik, Militärkommunikation

4.Automobil-, Fahrzeugnavigations-, Prüf- und Messgeräte

5.Verbraucherelektronik ((Mobiltelefone, Tablet-Computer, Bluetooth-Headsets, Kamera, Uhr, tragbare elektronische Verbraucherprodukte und viele andere elektronische Bereiche.)

Warum sollte UPE Ihr Partner sein?

● Zuverlässig und langlebig

● Schnelle Planung und Lieferung

● Zuverlässige und ehrliche Partnerschaft

Wie kann die Magnetkabelverbindung bestellt werden?
* Identifizieren Sie Ihre Anforderungen ((Konnektorart, benötigte Menge, maßgeschneiderte Anforderungen, technische Spezifikationen)

*Verhandlung über Preise und Konditionen (Möglichkeit von Großrabatten).

*Bestätigen Sie die Bestelldetails (Konnektortyp, Menge, Anpassung).

* Bezahlen Sie (über PayPal, Banküberweisung oder andere sichere Methoden).

* Versand und Qualitätsprüfung
Verfolgen Sie die Sendung.

* Überprüfen Sie das Produkt bei der Ankunft, um die Qualität zu gewährleisten.

Zahlungsfrist:T/T, 50% Anzahlung, 50% Restbetrag

Zahlungsmethode:T/T,PayPal,OCBC

Probezeit:Inventarprobe 2-3 Arbeitstage/Maßnahme 5-7 Arbeitstage

Produktionszeit:10-15 Arbeitstag

Für:Amerika, Europa, Asien, Südafrika

Handelszeit:Ex-Zahlung

Fracht:Luft, See, Express

Dienstleistung:Hohe Qualität mit vernünftigem Preis, OEM-Service, jede spezielle Größe, Farbe, Designs sind akzeptabel
