2.2mm Abstand 5pins männliches magnetisches Ladekabel mit Daten-Synchronisierung(Goldplattierte Kontakte, HTN-Gehäuse, NdFeB-Magnet, TPE-Jackett)
1. Hauptmerkmale
.1 Meter (1000 mm) flexibles Kabel mit 4-Kern-TPE-Isolation (OD: 3,5 mm).
."Technologie" für die "Fertigung" oder "Ausführung" von Geräten oder Geräten, die als "Fertigung" oder "Ausführung" oder "Ausführung" bezeichnet werden.
.12V/3A Stromversorgung über vergoldete Magnetkontakte.
.USB 2.0 Daten/Leistung (Edelstahlhülle).
.Hohe Haltbarkeit: mehr als 50.000 Paarungszyklen, Flammschutz (UL94 V-0).
2. Materialien und Bauwesen
| Komponente |
Spezifikation |
| Pogo-Stift |
Messing, vergoldete Oberfläche (≤ 50mΩ Kontaktwiderstand). |
| Kunststoffgehäuse |
HTN + 30% UL94 V-0 schwarz (hochtemperaturbeständig). |
| Magneten |
NdFeB-Permanentmagneten (optional epoxybeschichtet zur Salzsprühbeständigkeit). |
| Außenschimmel |
Schwarzes TPE 80A (flexibel, abnutzungsfest). |
| USB-Anschluss |
Edelstahlhülle (USB 2.0). |
| Kabel |
mit einem Quadratkern, 1000 mm lang:
- Rot/Schwarz: 65 × 0,08 mm Stränge (Leistung).
- Weiß/Grün: 16 × 0,08 mm Stränge (Daten).
- Schwarze TPE. |
3Mechanische und elektrische Eigenschaften
| Parameter |
Wert |
| Federkraft |
80 g ± 20 g @ 1,0 mm Höhe. |
| Magnetische Haftkraft |
> 550 G. |
| Dienstzeit |
50,000 Zyklen pro Minute. |
| Nennspannung |
12 V Gleichstrom. |
| Dauerstrom |
3.0A. |
| Spitzenstrom |
4.0A (maximal). |
| Kontaktwiderstand |
≤ 50 mΩ. |
| Hochspannungstest |
AC/DC 1000V, 0,5mA, drei Sekunden. |
4. Umwelt und Compliance

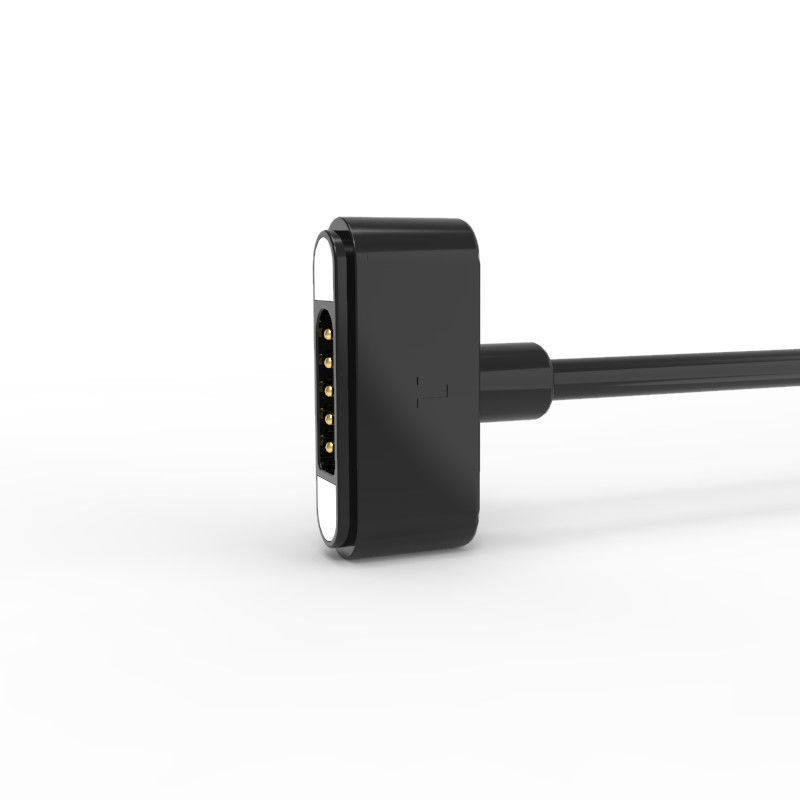

Technische Zeichnung für einen männlichen 5-Pin-Kabelanschluss (Hauptgrößen):

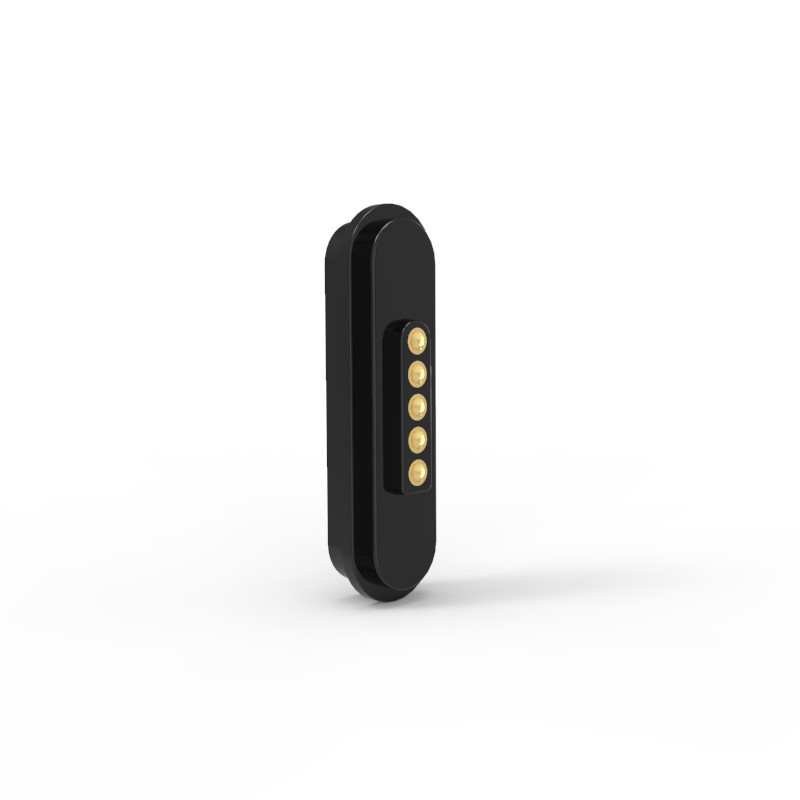

Technische Zeichnung des 5Pin-weiblichen Magnetanschlusses (Hauptgrößen):

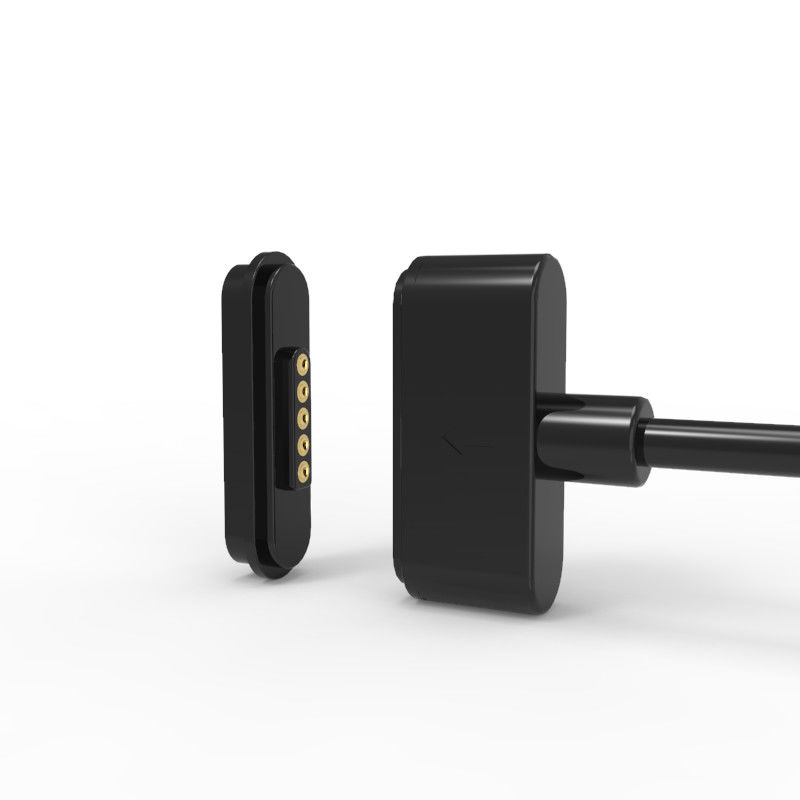

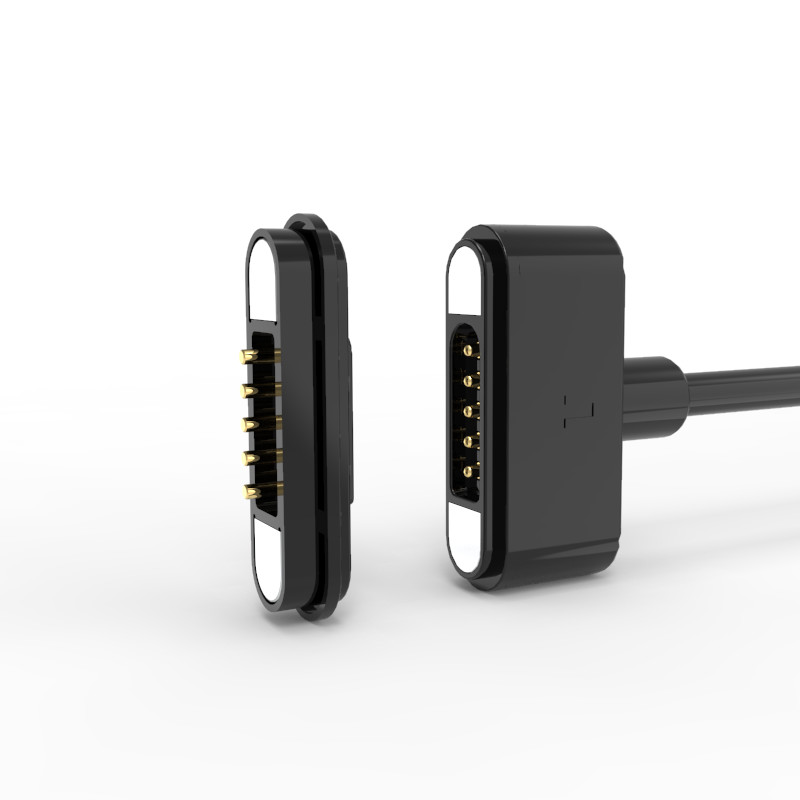

Magnetkabelanschlüsse Anwendung:
