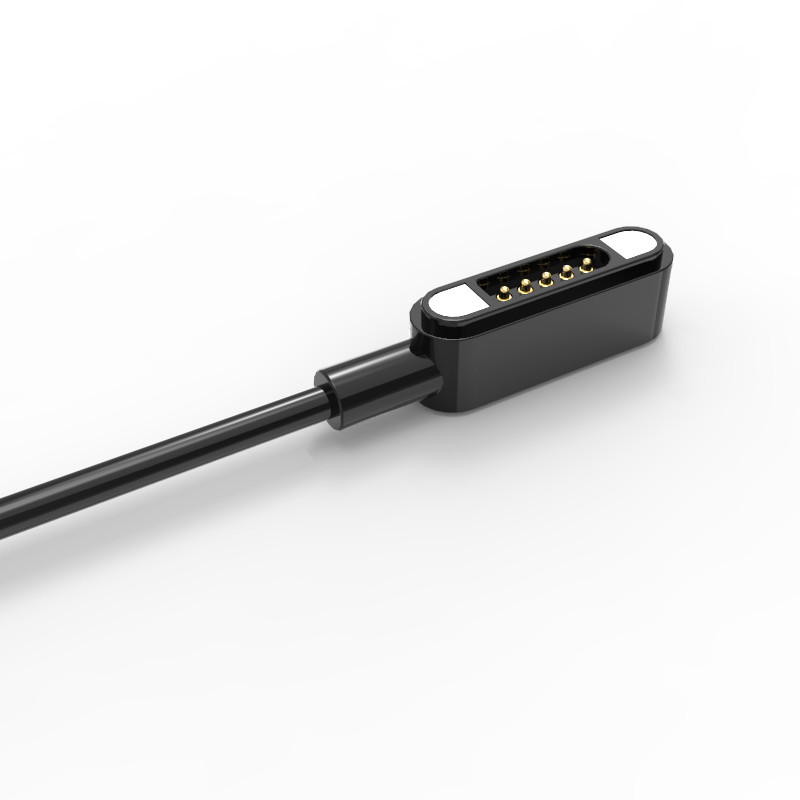

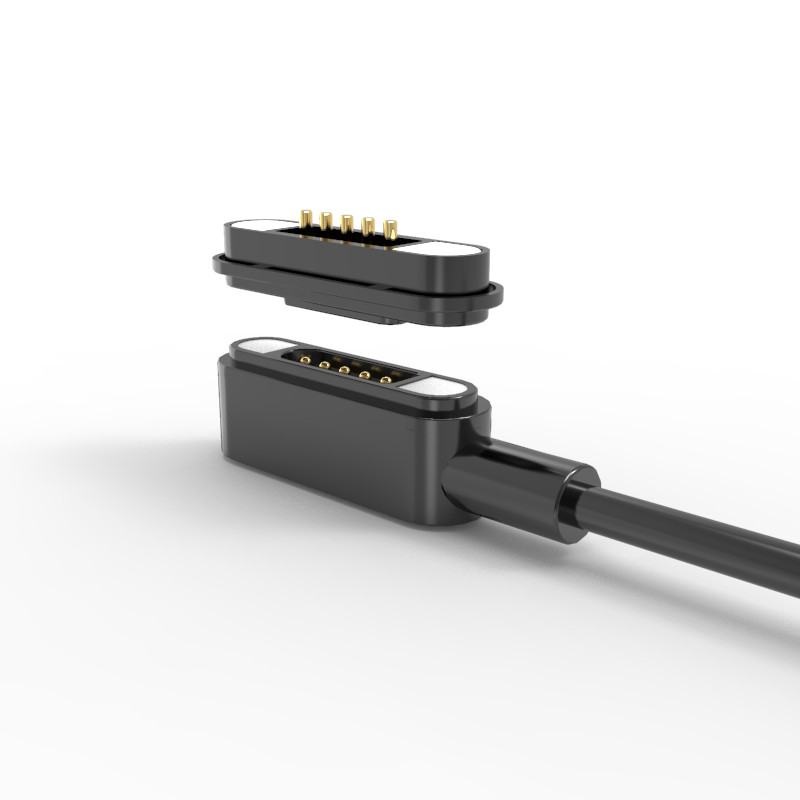

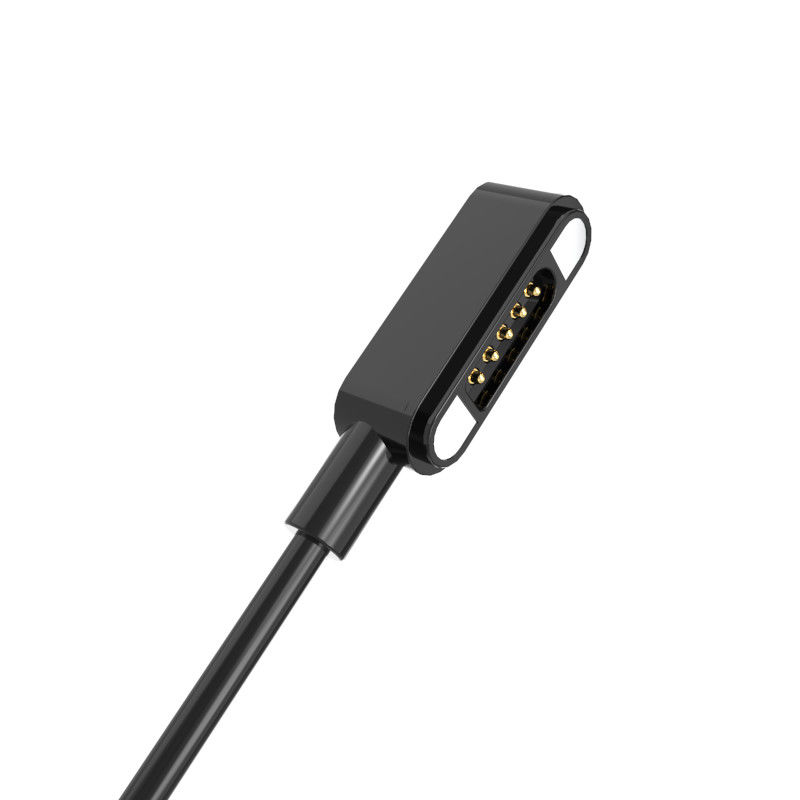

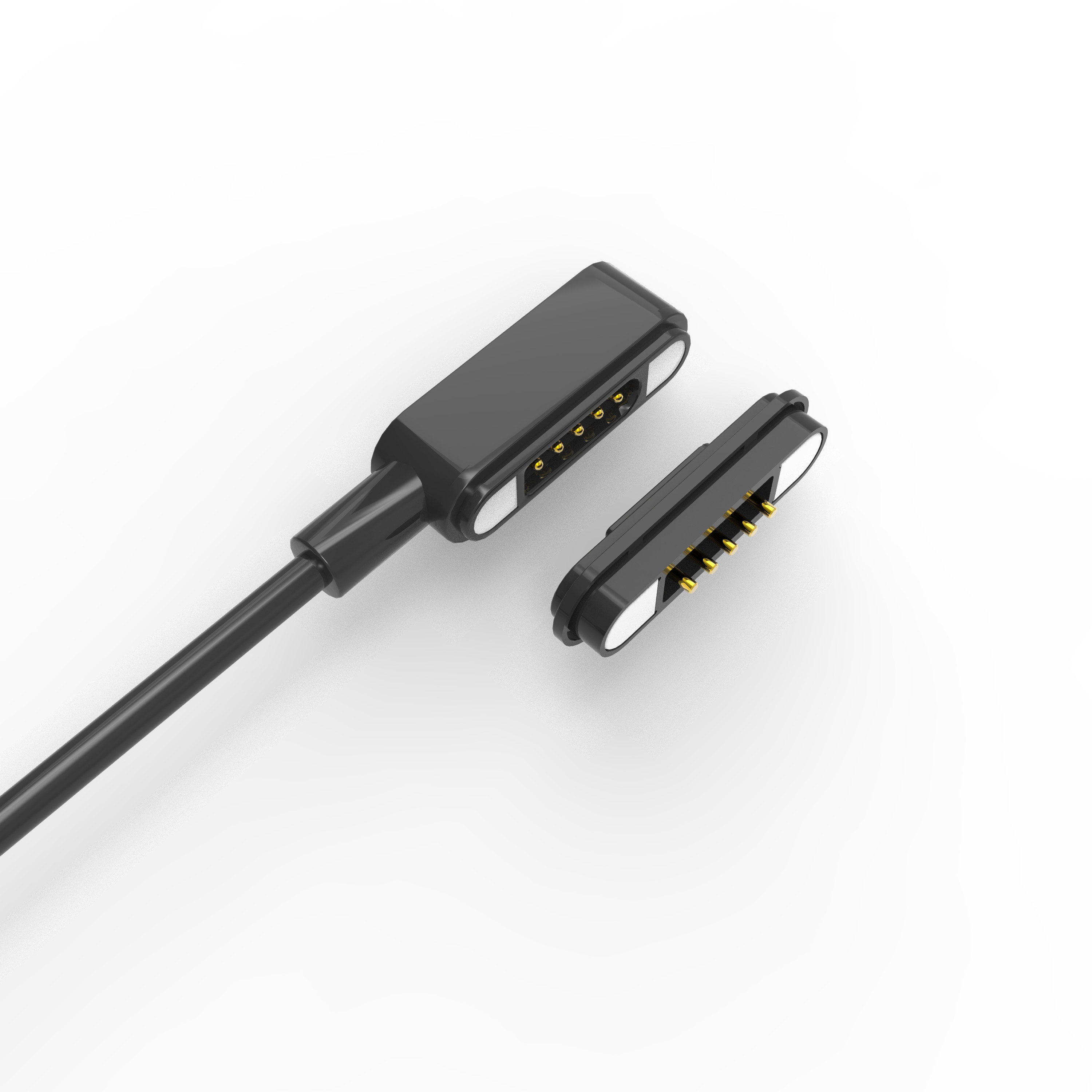

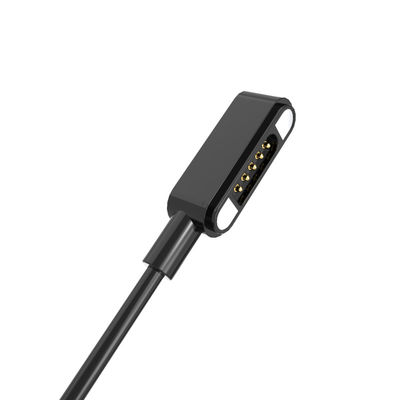

Magnetische Kabelverbindung mit Federladen 5 Pins Magnetische Datenverbindung Schwarz

Magnetkabelanschluss Pogo 5-Pin-Anschluss Federverbindung

1. Materialien und Bauwesen

Pogo Pin: Messing, vergoldete Oberfläche (sichert geringen Kontaktwiderstand und Korrosionsbeständigkeit).

USB-Anschluss:Edelstahlhülle (USB 2.0) für Langlebigkeit und Abschirmung.

Wohnungen:HTN (Hochtemperatur-Nylon) + 30% Füllstoff, UL94 V-0 (Flammhemmer, hohen Temperaturen standhaft).

Außenschimmel (Gelenk):Schwarzes TPE 80A (flexibles, abrasionsbeständiges thermoplastisches Elastomer).

Magnet:Neodymium-Eisen-Bor (NdFeB) Dauermagnet (hohe Leistung, starke Haftung).

KabelÜberdosierung3.5 mm,4 Kernstücke

Rot & Schwarz: 65 Stränge × 0,08 mm (zinnbeschichtetes Kupfer, höhere Stromkapazität).

Weiß und Grün: 16 Stränge × 0,08 mm (zinnbeschichtetes Kupfer, wahrscheinlich für Daten/Signal).

Isolierung:Schwarze TPE-Beschichtung(flexibel und langlebig)

2. Mechanische Eigenschaften

Federkraft: 80 g ± 20 g bei 1,0 mm Arbeitshöhe (sichert einen stabilen Kontaktdruck)

Magnetische Haftkraft: > 550 G (sichere Anbindung von Mann und Frau).

Lebensdauer: mehr als 50.000 Zyklen (hohe Haltbarkeit).

Sicherheitsmerkmale: Kurzschlussschutz und Polaritätsmarkierungen für eine korrekte Ausrichtung.

3. Elektrische Eigenschaften

Nennspannung: 12 V Gleichstrom.

Aktuelle Ratings:

Kontinuität: 3,0 A.

Höchstgeschwindigkeit (momentär): maximal 4,0 A.

Kontaktwiderstand: ≤ 50 mΩ (geringer Leistungsverlust).

Einheitliche Vorschriften: RoHS und REACH (umweltfreundlich).

4. Anwendungen

Modulare Elektronik: Wearables, IoT-Geräte, abnehmbare Sensoren.

PCB-Verbindungen: an Platten gelötet oder übergeformt.

USB-kompatible Systeme: kombiniert Stromversorgung (12V/3A) mit Daten über USB 2.0.

Hochzuverlässige Anwendungen: Automobil-, medizinische oder industrielle Geräte (dank UL94 V-0 und 50k-Zyklus-Lebensdauer).

5Pin-Magnetanschlüsse Parameter:

Technische Zeichnung für einen männlichen 5-Pin-Kabelanschluss (Hauptgrößen):

Technische Zeichnung des 5Pin-weiblichen Magnetanschlusses (Hauptgrößen):

Wie kann man eine Bestellung aufgeben?
* Sie schicken uns Zeichnung oder Probe

* Unser professionelles Ingenieursteam führt die Bewertung durch

* Sie konfrontieren die Zeichnung und wir machen die Probe, um Ihnen zu senden

* Sie testen die Probe und genehmigen sie, dann bestellen Sie und zahlen 50% Anzahlung

* Wir fangen an, das Produkt zu machen

* Wenn die Ware fertig ist, machen wir Fotos für Ihren Scheck und Sie zahlen dann den Restbetrag

* Wir liefern die Produkte mit DHL, TNT, UPS, Fedex

Zahlungsfrist:T/T, 50% Anzahlung, 50% Restbetrag

Zahlungsmethode:T/T,PayPal,OCBC

Probezeit:Inventarprobe 2-3 Arbeitstage/Maßnahme 5-7 Arbeitstage

Produktionszeit:10-15 Arbeitstag

Für:Amerika, Europa, Asien, Südafrika

Handelszeit:Ex-Zahlung

Fracht:Luft, See, Express

Dienstleistung:Hohe Qualität mit vernünftigem Preis, OEM-Service, jede spezielle Größe, Farbe, Designs sind akzeptabel
