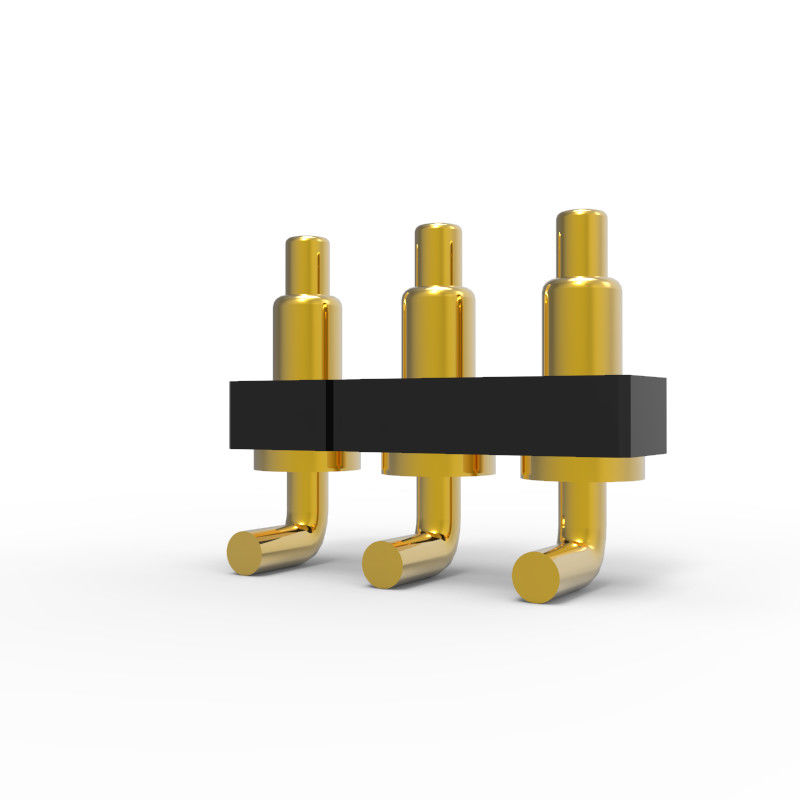

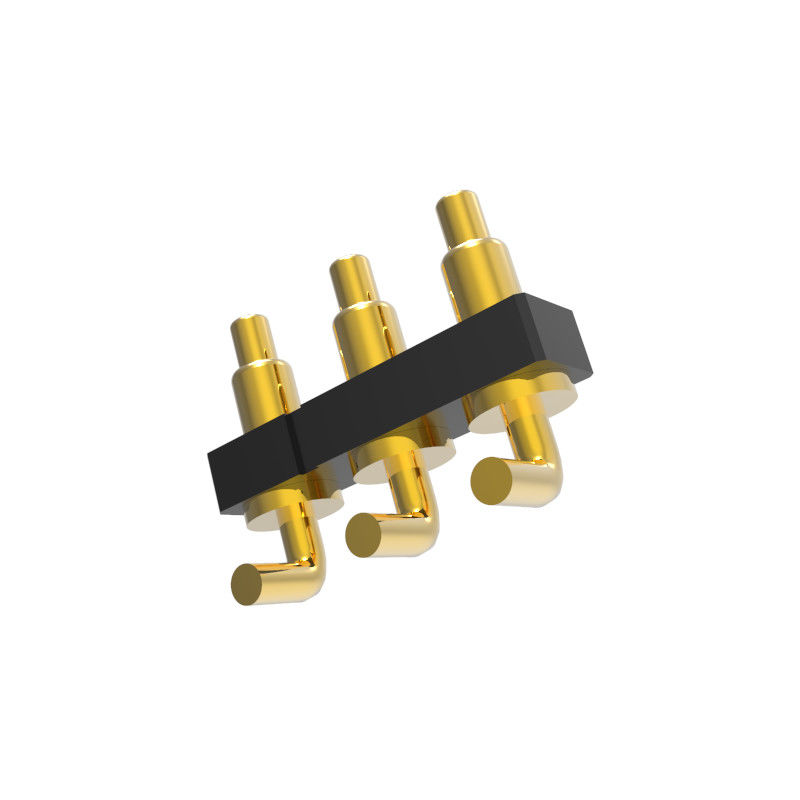

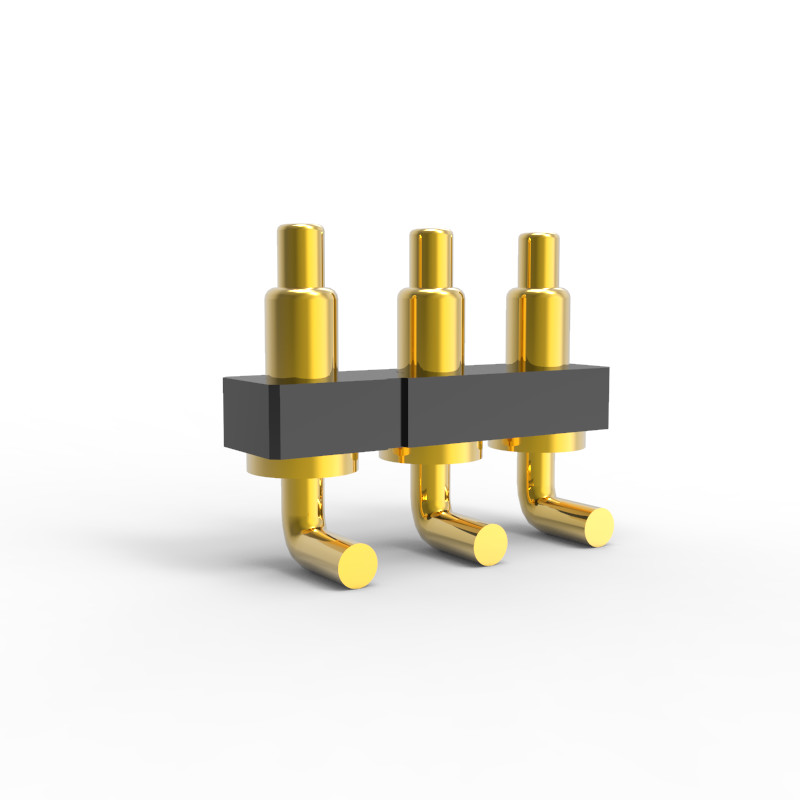

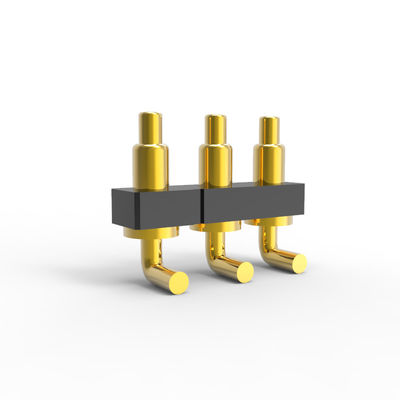

2.54mm Abstand 3-Pin-Rechtwinkel-Feder-Pogo-Pin-Anschluss mit 2,54mm hohem Gehäuse.
Der Schwanz des Pogo-Pins ist gebogen, er kann Designern mehr Auswahlmöglichkeiten bei der Raumnutzung bieten, der Schwanz kann auch mit Draht gelötet werden.
Pogo Pin ist ein Präzisionsstecker, der in Mobiltelefonen und anderen elektronischen Produkten verwendet wird.
Es wird in verschiedenen elektronischen Produkten weit verbreitet und spielt eine Rolle bei der Signalübertragung.
Seine Formstruktur gliedert sich in: flachen Boden Typ, Steckerplatten Typ, Biegen Typ, doppelte Nadelschaft, Gewinde Typ, Schweißdraht Typ,
Art der Seitenlöcher usw.
Die innere Struktur ist unterteilt in: Rückbohrart, Schneidschräg, Schneidschräg mit rundem Ball, Durchbohrart, Heckstopfart, Doppelkopfart usw.
Auswahl der Plattierung: regelmäßige Goldplattierung, Nickelplattierung usw.
2.54mm Schrägkeits-Rechtwinkel-Feder-geladene Steckverbinderparameterliste:
|
Isolator
|
Schwarze Kunststoffe(265°C)UL94 V-0
|
|
Schlüpfer
|
Messing 5 u Au über 60 ~ 100 u Ni
|
|
Fass
|
Messing 5 u Au über 60 ~ 100 u Ni
|
|
Frühling
|
Oberflächenbehandlung mit SUS
|
|
Typ des Steckers
|
Männlich
|
|
Farbe
|
Schwarz, Gelb.
|
|
Schwingung
|
2.54mm oder je nach Kundenanforderungen
|
|
Ausrüstung
|
3Pin oder je nach Kundenanforderungen
|
|
Anwendung
|
PCB, AV-Ausrüstung, medizinische Ausrüstung, militärische Kommunikation, Luft- und Raumfahrt, Telefonuhr, elektronische Zigarette
|
|
Bescheinigung
|
Die Anforderungen an die Qualität der Produkte sind in Anhang I der Verordnung (EG) Nr. 1907/2006 festgelegt.
|
|
Verpackung
|
1000 Stück/PE-Tasche (nach Kundenanforderungen)
|
|
Federkraft
|
70 g+/-20 g bei 1,0 mm Arbeitsschlag
|
|
Lebensdauerprüfung
|
100,000 Zyklen
|
|
Nennstrom
|
3A Max.
|
|
Spannung
|
Gleichspannung 12V
|
|
Kontaktwiderstand
|
50 Mio.ohm max.
|
|
Salzsprühprüfung
|
48h
|
|
Zertifizierung
|
ROHS- oder REACH-konforme Produkte
|
|
Prüfung
|
100% offene und kurze Prüfung
|
2.54mm-Spitch-Standard 2-Pin-40-Pin-Pogo-Pin-Anschluss mit rechten Winkel
Vorteile des UPE-Pogo-Stiftanschlusses
Pogo Pin Connector, allgemein bekannt als Federpins oder Pogo Pins, bieten mehrere Vorteile:
ZuverlässigkeitUPE-Pogo-Stifte mit CLIP-Technologie sorgen für eine konstante und zuverlässige elektrische Verbindung, auch in Umgebungen, die Schwingungen und mechanischen Schocks ausgesetzt sind.
Kompaktes Design:Ihre geringe Größe ermöglicht es ihnen, in engen Räumen zu passen, was für moderne, kompakte elektronische Geräte ideal ist.
Flexibilität:Die Pogo-Stiftklammern können sich an die Oberflächenänderungen anpassen und sorgen so für eine stabile Verbindung, auch wenn die Paarungsflächen nicht perfekt ausgerichtet sind.
Benutzerfreundlichkeit:Sie sind benutzerfreundlich und einfach zu installieren und zu warten.
Haltbarkeit:Sie sind so konzipiert, daß sie zahlreichen Zyklen der Verbindung und Trennung standhalten, was sie sehr langlebig macht
Unser Vorteil und Ihre Wahl:
.UPE professionelle kundenspezifische Hochstrom-Pogo-Stift mit 15A-30A-Serie, es wurde in Serie produziert.
.UPE entwickelt 1,27 mm,2.0mm 2.54mm Standardspitch männlicher und weiblicher 2pin-40pin Pogo-Pin-Anschluss mit SMT / DIP / Right Angle / Solder Cup.
.Pogo Pin Life Test bis zu 1.000.000 Zyklen.
.Alle Produkte können den HF- und RoHS-REACH-Standard bestehen.
.100% elektrischer Test vor Lieferung der Ware.
. Es gibt unterschiedliche Formen, kleine Strukturen und hohe Strömung.
Struktur und Beschreibung des Pogo Pin-Types:
- Das ist nicht nötig.Gute Stabilität, die Unterseite des Fass ist ein flaches Bodendesign, das leicht auf dem PCB-Board gelötet werden kann.
- Das ist nicht nötig.Bei dem Schweißen mit dem PCB tritt keine Abweichung auf, gute Positionierungseffekt und feste
Schweißen.
Doppelkopf: Die Gestaltung des doppelkopfigen Pogo-Pins bietet den Konstrukteuren mehr Flexibilität bei der bidirektionalen Platte-zu-Platte-Verbindung
Anschluss, der Doppelkopf-Stift muss nicht geschweißt werden.
Rechtswinkel:Der Schwanz des Pogo-Pins ist gebogen, was den Designern mehr Auswahlmöglichkeiten bei der Nutzung des Raums bietet. Der Schwanz kann auch mit Draht gelötet werden
Lötbecher:Geeignet für Kabelprodukte, leicht mit Draht zu schweißen
Schraubentyp:Die Produkte mit speziellen Spezifikationen können den unterschiedlichen Bedürfnissen der Kunden gerecht werden und können entsprechend den Bedürfnissen angepasst werden
von Kunden.
Warum wählen KundenUPE?
1Professioneller Anpassungsservice
2. Schnelle Probenproduktion
3Strenges Qualitätskontrollsystem
4. Verarbeitung mit importierten Bestandteilen
5. Hochpräzise Prüfgeräte
6- angemessene Kostenkontrollverfahren
Anwendungsbereich des Pogo-Pin-Anschlusses:
Wie kann man eine Bestellung aufgeben?
* Sie schicken uns Zeichnung oder Probe
* Unser professionelles Ingenieursteam führt die Bewertung durch
* Sie konfrontieren die Zeichnung und wir machen die Probe, um Ihnen zu senden
* Sie testen die Probe und genehmigen sie, dann bestellen Sie und zahlen 50% Anzahlung
* Wir fangen an, das Produkt zu machen
* Wenn die Ware fertig ist, machen wir Fotos für Ihren Scheck und Sie zahlen dann den Restbetrag
* Wir liefern die Produkte mit DHL, TNT, UPS, Fedex
Zahlungsfrist:T/T, 50% Anzahlung, 50% Restbetrag
Zahlungsmethode:T/T,PayPal,OCBC
Probezeit:Inventarprobe 2-3 Arbeitstage/Maßnahme 5-7 Arbeitstage
Produktionszeit:10-15 Arbeitstag
Für:Amerika, Europa, Asien, Südafrika
Handelszeit:Ex-Zahlung
Fracht:Luft, See, Express
Dienstleistung:Hohe Qualität mit vernünftigem Preis, OEM-Service, jede spezielle Größe, Farbe, Designs sind akzeptabel
