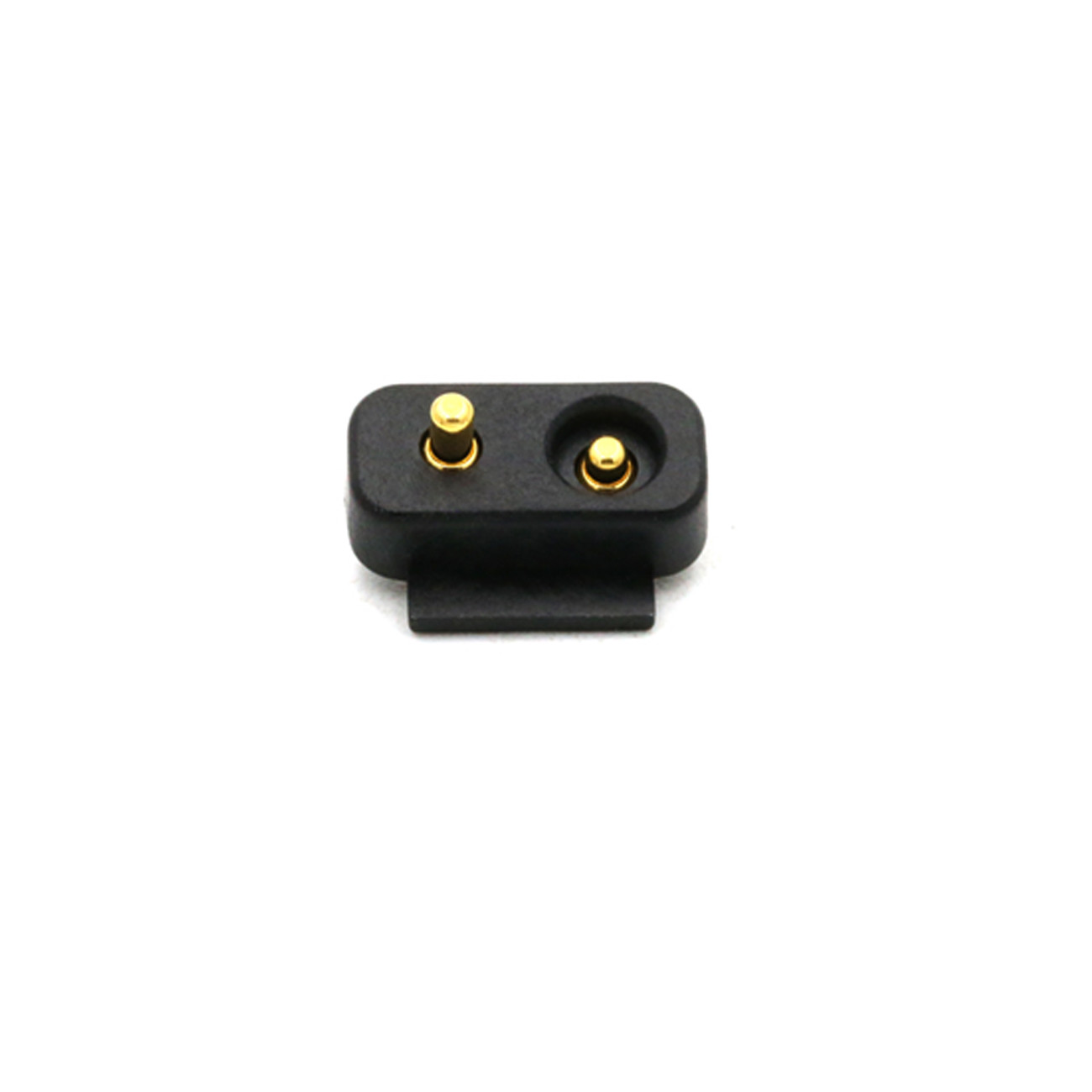

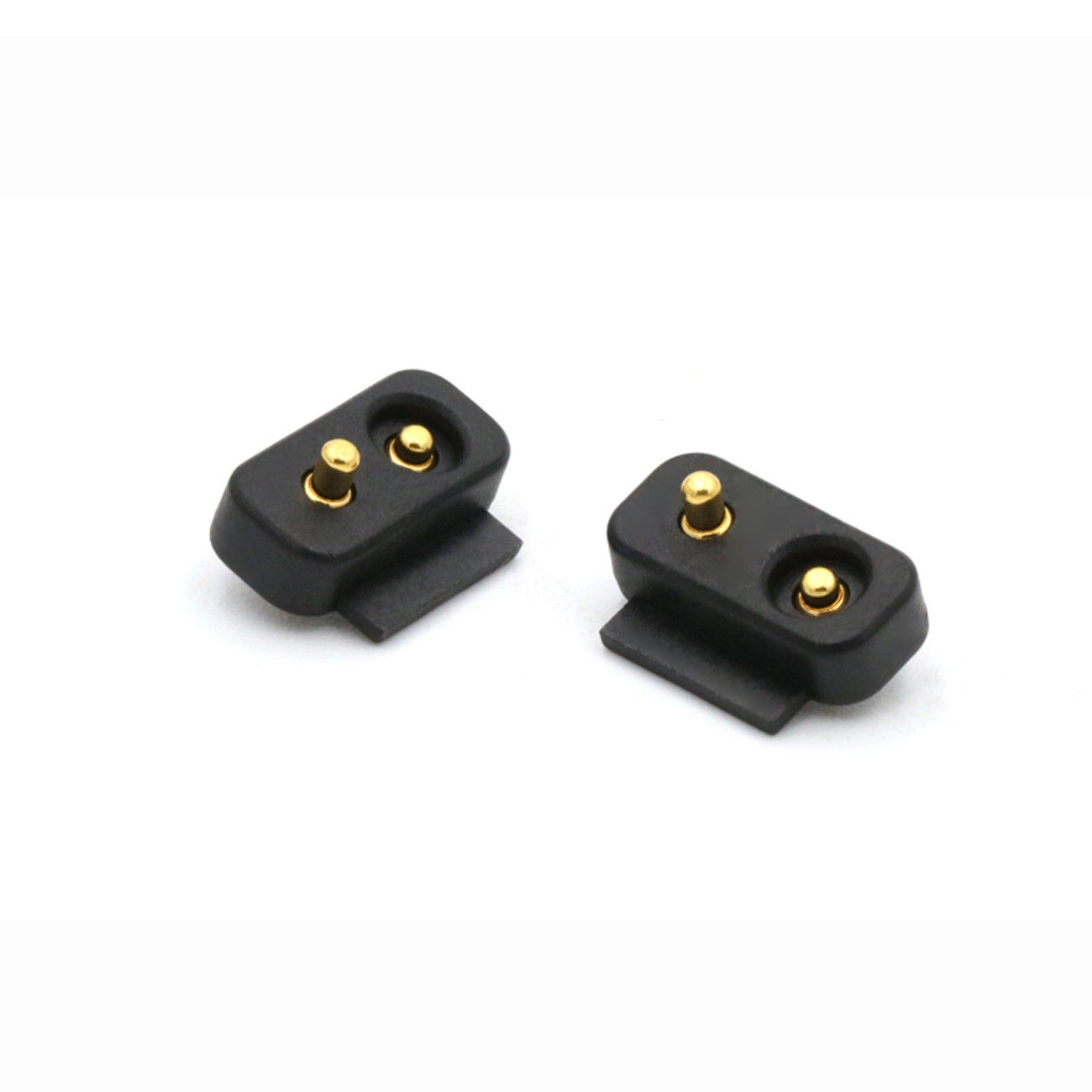

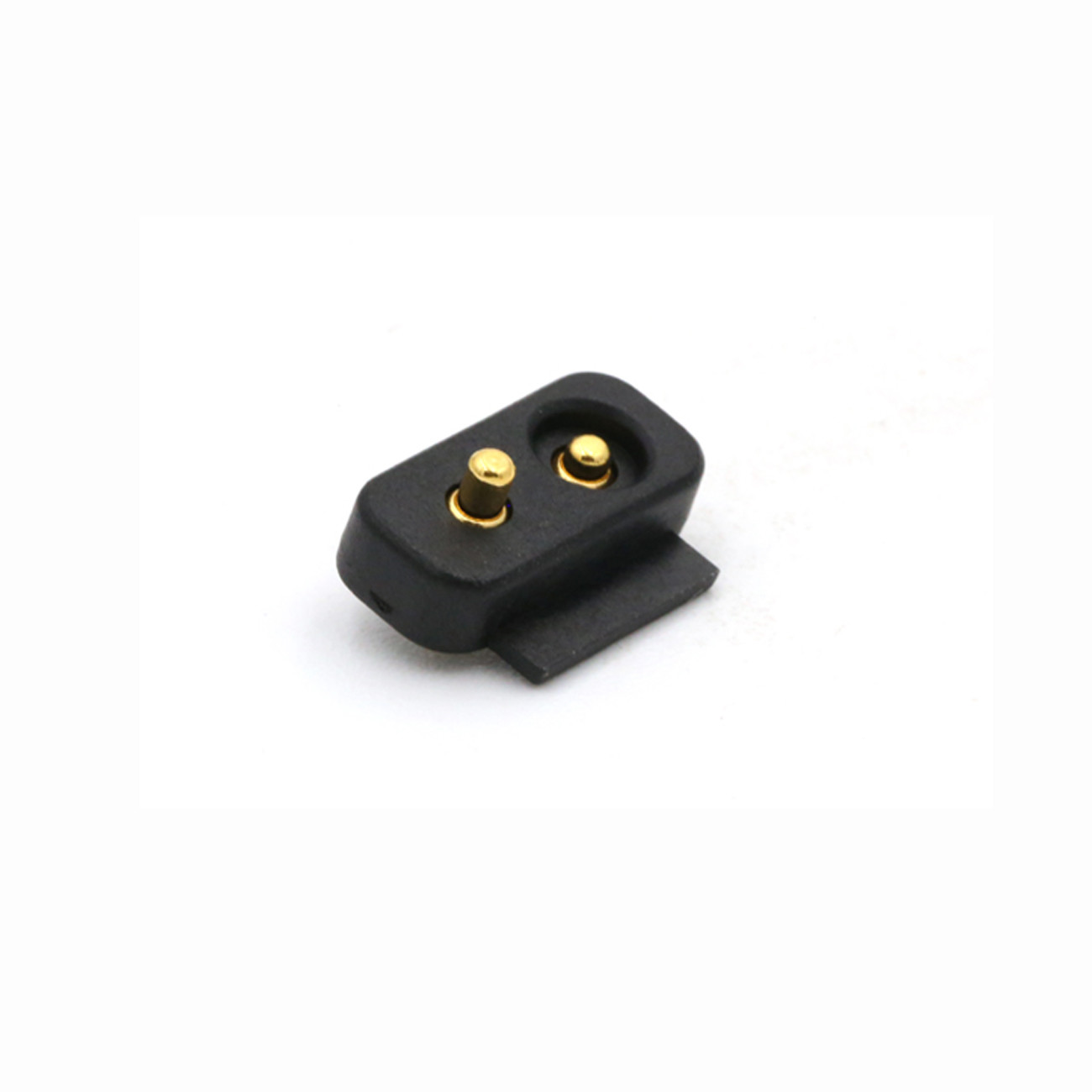

Hochtemperaturbeständige Kunststoffe aus 2pin-federbeladenen Kontakt-Pogo-Pins.UPE professionelle kundenspezifische Hochstrom-Pogo-Pin-Anschluss mit 15A-30A-Serie und der Lebensdauerstest bis zu 1000.000 Zyklen.Das Material und die Beschichtung der federbeladenen Steckverbinder entsprechen den ROHS- und REACH-Normen.
Vorteile des UPE-Pogo-Stiftanschlusses
Pogo Pin Connector, allgemein bekannt als Federpins oder Pogo Pins, bieten mehrere Vorteile:
ZuverlässigkeitUPE-Pogo-Stifte mit CLIP-Technologie sorgen für eine konstante und zuverlässige elektrische Verbindung, auch in Umgebungen, die Schwingungen und mechanischen Schocks ausgesetzt sind.
Kompaktes Design:Ihre geringe Größe ermöglicht es ihnen, in engen Räumen zu passen, was für moderne, kompakte elektronische Geräte ideal ist.
Flexibilität:Die Pogo-Stiftklammern können sich an die Oberflächenänderungen anpassen und sorgen so für eine stabile Verbindung, auch wenn die Paarungsflächen nicht perfekt ausgerichtet sind.
Benutzerfreundlichkeit:Sie sind benutzerfreundlich und einfach zu installieren und zu warten.
Haltbarkeit:Sie sind so konzipiert, daß sie zahlreichen Zyklen der Verbindung und Trennung standhalten, was sie sehr langlebig macht
Unser Vorteil und Ihre Wahl:
.UPE professionelle kundenspezifische Hochstrom-Pogo-Stift mit 15A-30A-Serie, es wurde in Serie produziert.
.UPE entwickelt 1,27 mm,2.0mm 2.54mm Standardspitch männlicher und weiblicher 2pin-40pin Pogo-Pin-Anschluss mit SMT / DIP / Right Angle / Solder Cup.
.Pogo Pin Life Test bis zu 1.000.000 Zyklen.
.Alle Produkte können den HF- und RoHS-REACH-Standard bestehen.
.100% elektrischer Test vor Lieferung der Ware.
.Es gibt unterschiedliche Formen, kleine Strukturen und hohe Strömung.
Struktur und Beschreibung des Pogo Pin-Types:
- Das ist nicht nötig.Gute Stabilität, die Unterseite des Fass ist ein flaches Bodendesign, das leicht auf dem PCB-Board gelötet werden kann.
- Das ist nicht nötig.Bei dem Schweißen mit dem PCB tritt keine Abweichung auf, gute Positionierungseffekt und feste
Schweißen.
Doppelkopf: Die Gestaltung des doppelkopfigen Pogo-Pins bietet den Konstrukteuren mehr Flexibilität bei der bidirektionalen Platte-zu-Platte-Verbindung
Anschluss, der Doppelkopf-Stift muss nicht geschweißt werden.
Rechtswinkel:Der Schwanz des Pogo-Pins ist gebogen, was den Designern mehr Auswahlmöglichkeiten bei der Nutzung des Raums bietet. Der Schwanz kann auch mit Draht gelötet werden
Lötbecher:Geeignet für Kabelprodukte, leicht mit Draht zu schweißen
Schraubentyp:Die Produkte mit speziellen Spezifikationen können den unterschiedlichen Bedürfnissen der Kunden gerecht werden und können entsprechend den Bedürfnissen angepasst werden
von Kunden.
Warum wählen KundenUPE?
1Professioneller Anpassungsservice
2. Schnelle Probenproduktion
3Strenges Qualitätskontrollsystem
4. Verarbeitung mit importierten Bestandteilen
5. Hochpräzise Prüfgeräte
6- angemessene Kostenkontrollverfahren
Leistung der Parameter des Federanschlusses
|
Name der Teile
|
Leistungstabelle der Parameter
|
|
Fassmateria
|
mit einer Breite von nicht mehr als 20 mm
|
Berylliumkupfer
|
Phosphor Bronze
|
|
|
Stoff des Zerschlusses
|
mit einer Breite von nicht mehr als 20 mm
|
Berylliumkupfer
|
Phosphor Bronze
|
mit einer Breite von nicht mehr als 20 mm
|
|
Frühjahrsoptionen
|
Stainle
|
Musikdraht
|
|
|
|
Anforderungen an die Plattierung
|
Gold-Au
|
Silber-Ag
|
Palladium-Nickel
(Pd-Ni)
|
|
|
Nennstrom
|
1A, 2A, 3A, 5A, 15A oder 30A (verschiedene Strukturen)
|
|
Nennspannung
|
Gleichspannung 12V 24V
|
|
Kontaktwiderstand
|
30mΩ 50 mΩ Max. (Stillstand)
|
|
Lebensdauerprüfung
|
50,000 Zyklen Min. 1000.000 Zyklen Max.
|
|
Rückflusstemperatur.
|
265°, 4 bis 5 Sekunden
|
|
Zuverlässigkeitsprüfung der POGO PIN
|
|
Aufbewahrungskraft
|
Bei einem Nennradlauf von 500±50 pro Stunde50,000 Zyklen mindestens
|
|
Luftfeuchtigkeit
|
EIA-364-31,Prüfmethode II, Bedingung A: Versuchspersonen haben Verbindungen mit relativer Luftfeuchtigkeit gekoppeltvon 90% bis 95% RH und einer Temperatur von°C ± 2°C relative Luftfeuchtigkeit für 96 ho- Ich weiß nicht.
|
|
Widerstandsfähigkeit gegen Schweißwärme
|
EIA-364-56,Verfahren 5,Ebene 2 265°C+10/-0°Cfür 30 bis 35 Sekunden
|
|
Salzspray
|
EIA-364-26,Prüfbedingung B Versuchspersonen, die Verbindungen mit einer Salzlösung von 5±1% verbindenKonzentration, 35+1°C/-2°C für 48 Stunden.
|
|
Federkraftprüfung
|
Normaler Kraftprüfverfahren, 100 g ± 20 g bei Arbeitshöhe
|
|
Temperaturlebensdauer
|
EIA-364-17,Prüfmethode A,Bedingung 4,Prüfzeitbedingung A Versuchsperson gepaartVerbindungen zu 85°C± 2°C Für 96 Stunden.
|
|
Schweißbarkeit
|
EIA-364-52 Eintritt in die 265±5°C, 60/40±5% Sn/pb Lötmittel für 4,0 bis 5,0 Sekunden
|
|
Kontaktwiderstand
|
EIA-364-23 Der Kontaktwiderstand wird mit einem Prüfstrom von höchstens 100 mA gemessen.und maximal 20 mV Spannung
|
Einige der angepassten Pogo-Pin-Anschlüsse zur Referenz:
Anwendungsbereich des Pogo-Pin-Anschlusses:
