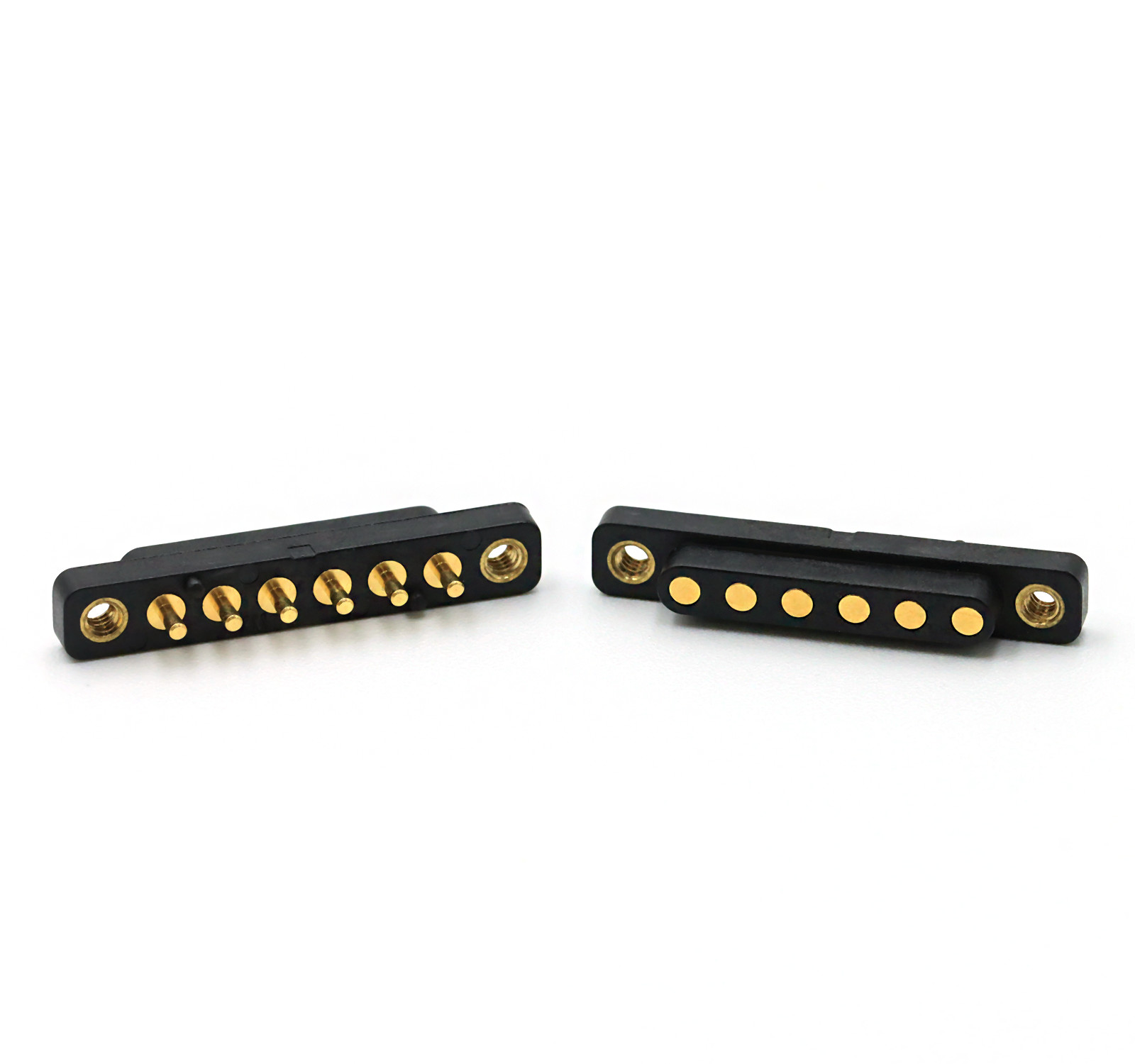

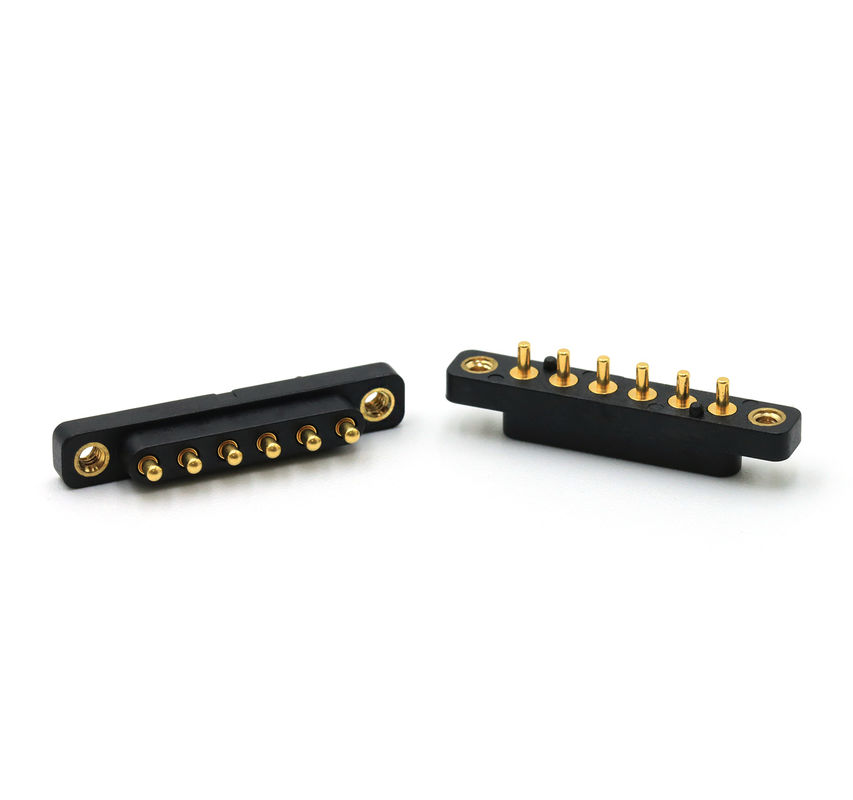

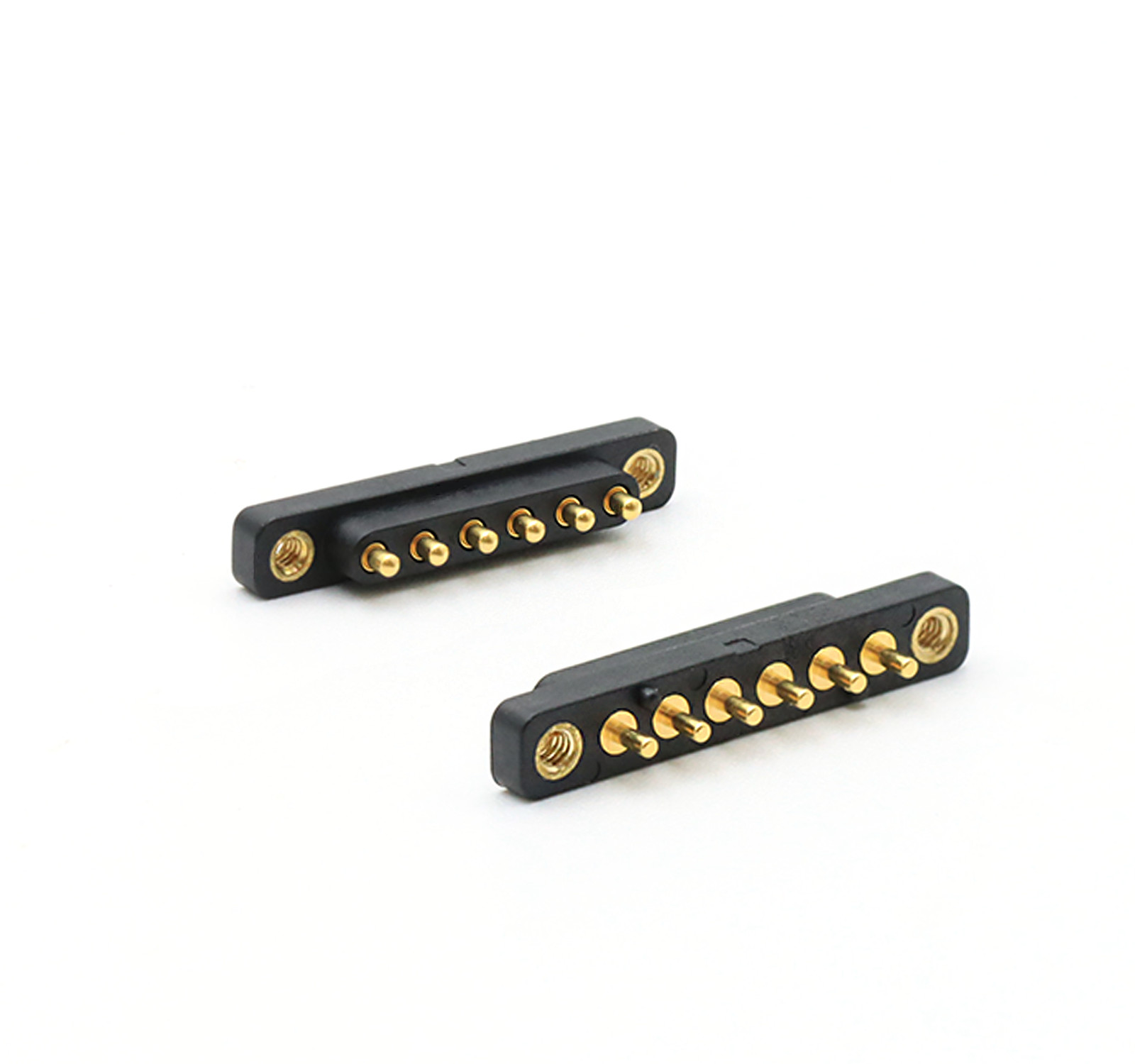

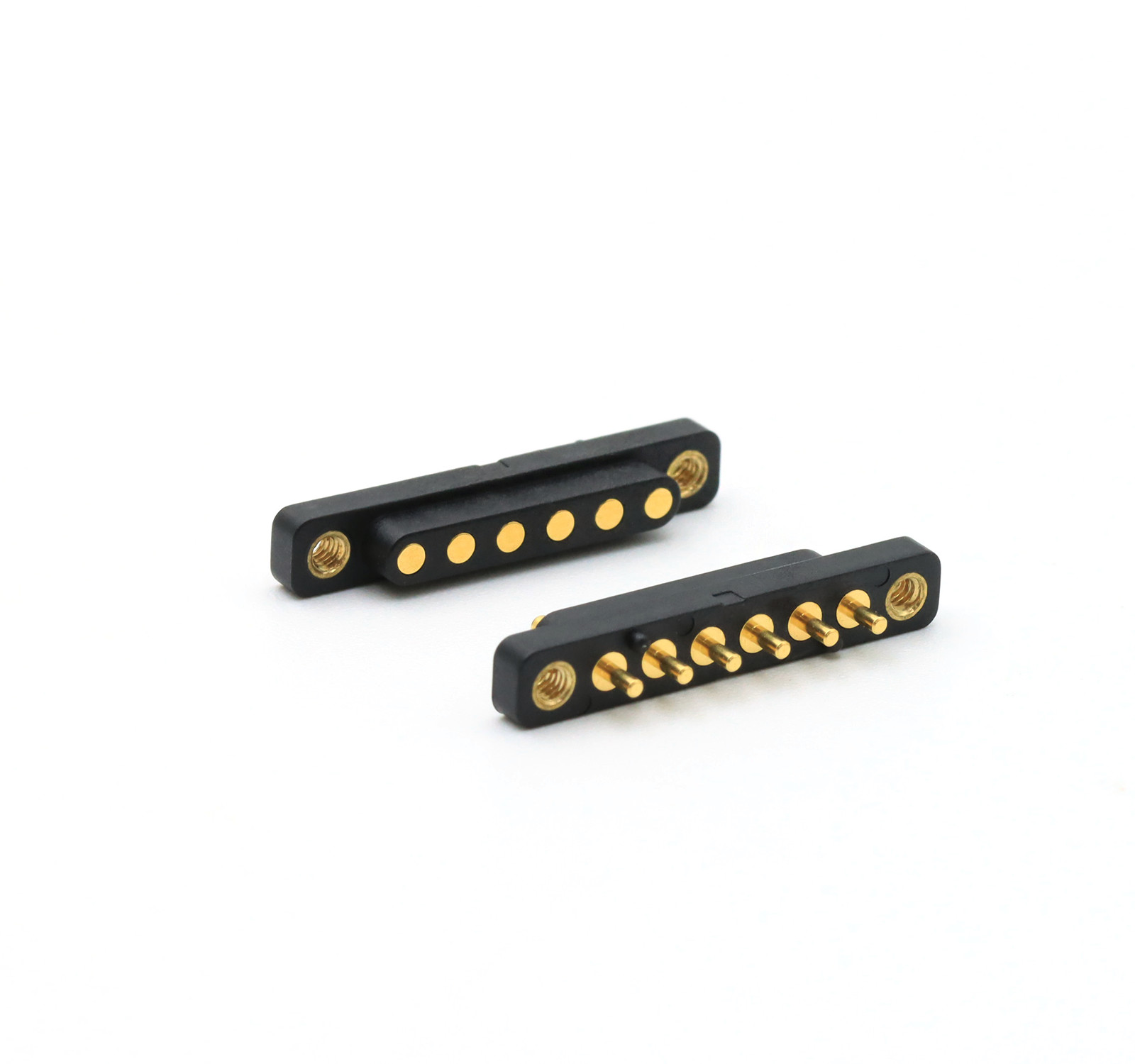

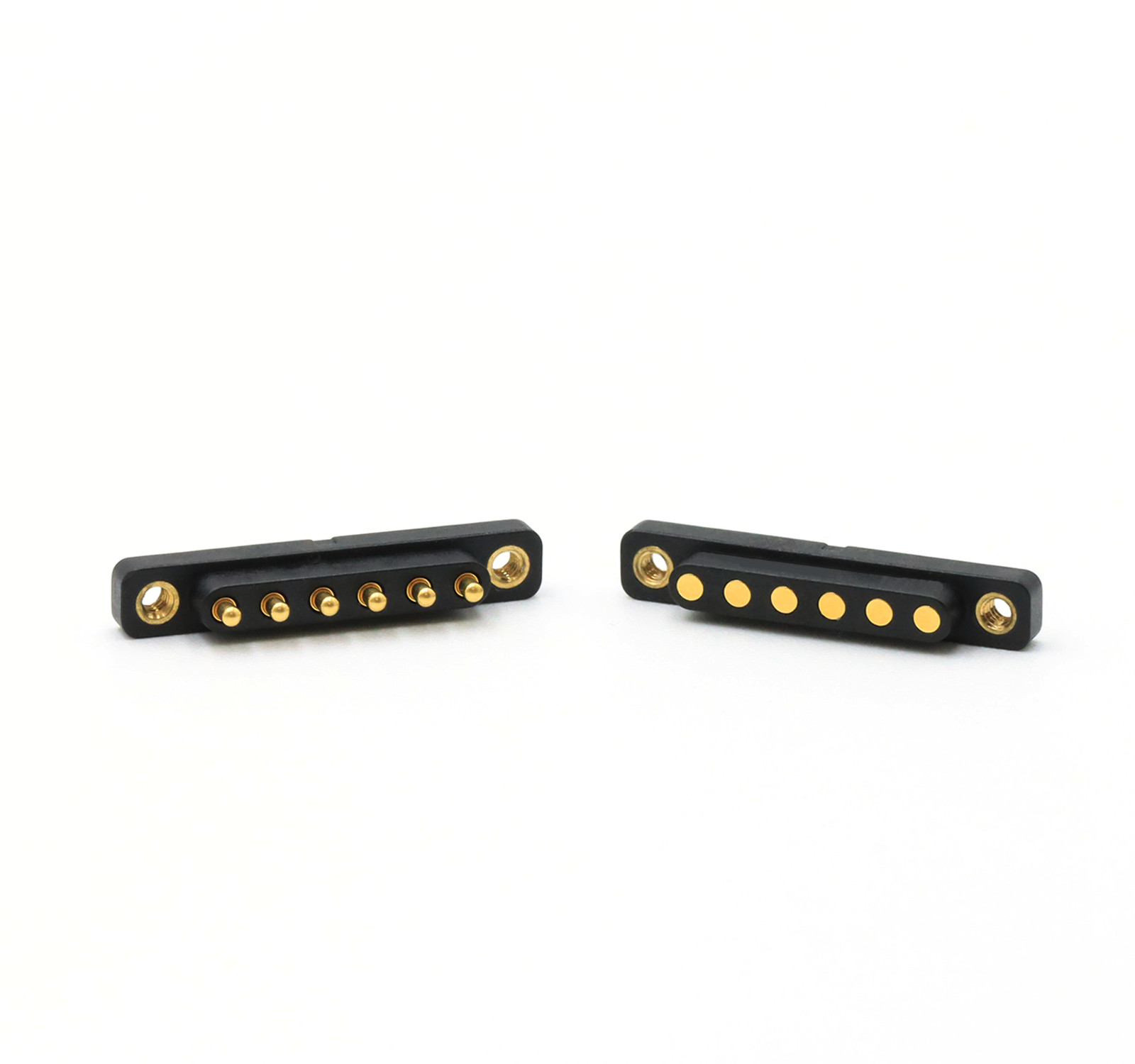

Vergoldete 6-Pin-Schraublöcher für den Pogo-Pin-Anschluss.
Unsere Konstruktionsteams verfügen über umfangreiche Erfahrungen in den Bereichen Materialwissenschaften, Elektrotechnik, Prozesstechnik und Maschinenbau, die wir in vielfältigen medizinischen und industriellen Bereichen anwenden.
Vorteile von UPE-Federanschlüssen
Federverbindungen, die allgemein als Federpins oder Pogo-Pins bekannt sind, bieten mehrere Vorteile:
ZuverlässigkeitUPE-Pogo-Stifte mit CLIP-Technologie sorgen für eine konstante und zuverlässige elektrische Verbindung, auch in Umgebungen, die Schwingungen und mechanischen Schocks ausgesetzt sind.
Kompaktes Design:Ihre geringe Größe ermöglicht es ihnen, in engen Räumen zu passen, was für moderne, kompakte elektronische Geräte ideal ist.
Flexibilität:Die Pogo-Stiftklammern können sich an die Oberflächenänderungen anpassen und sorgen so für eine stabile Verbindung, auch wenn die Paarungsflächen nicht perfekt ausgerichtet sind.
Benutzerfreundlichkeit:Sie sind benutzerfreundlich und einfach zu installieren und zu warten.
Haltbarkeit:Sie sind so konzipiert, daß sie zahlreichen Zyklen der Verbindung und Trennung standhalten, was sie sehr langlebig macht
Unser Vorteil und Ihre Wahl:
UPE professionelle kundenspezifische Hochstrom-Pogo-Stift mit 15A-30A-Serie, es wurde in Serie produziert.
UPE entwickelte einen 2.54mm-Pitch-Standard-Mann- und weiblichen 2-Pin-40-Pin-Pogo-Pin-Anschluss mit SMT / DIP / Right Angle / Solder Cup.
Pogo Pin Life Test bis zu 1.000.000 Zyklen.
Alle Produkte können den HF- und RoHS-REACH-Standard bestehen.
100% elektrischer Test vor Lieferung der Ware.
Es gibt unterschiedliche Formen, kleine Strukturen und hohe Strömung.
Warum wählen KundenUPE?
1Professioneller Anpassungsservice
2. Schnelle Probenproduktion
3Strenges Qualitätskontrollsystem
4. Verarbeitung mit importierten Bestandteilen
5. Hochpräzise Prüfgeräte
6- angemessene Kostenkontrollverfahren
Schraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraub
6 Pinnenschrauben weiblicher Pogo-Pin-Anschluss Größe:
Empfohlenes PCB-Layout
Auslegungstoleranz: ± 0,05 mm
Leistung der Parameter des Federanschlusses
|
Name
|
mit einer Breite von nicht mehr als 10 mm
|
|
Schlüpfer
|
Bleifrei C6801, mit einem Blattgehalt von XXU" Min Au über 60~100U" Ni
|
|
Fass
|
Bleifrei C6801, mit einem Blattgehalt von XXU" Min Au über 60~100U" Ni
|
|
Frühling
|
SUS304
|
|
Wohnungen
|
Schwarz HTN+30%GF UL94 V-0
|
|
Schraub
|
M1.60
|
|
Federkraft
|
80 g ± 20 g, bei 1,2 mm Arbeitshöhe.
|
|
Störche
|
1.4 mm
|
|
Mechanische Lebensdauer
|
20000 Zyklen Min..
|
|
Strom
|
3A
|
|
Spannung
|
Gleichspannung 12V
|
|
Layout-Toleranz
|
± 0,05 mm
|
|
Kontaktwiderstand
|
50m Maximal (PIN).
|
|
Betriebstemperatur
|
-40°C bis +130°C innerhalb von 24 Stunden.
|
|
Widerstand gegen den Verkauf
|
260°C ± 5°C 20 s ± 2 s
|
|
Salzsprühprüfung
|
48h
|
|
Zertifizierung
|
ROHS- oder REACH-konforme Produkte
|
|
Prüfung
|
100% offene und kurze Prüfung
|
Pogo Pin Connector besteht aus 6 Teilen:Spritzer,Fass,Flügel, Keramikperlen,Gehäuse,Kappe
Einige der angepassten Pogo-Pin-Anschlüsse zur Referenz:
Anwendungsbereich des Produkts:
